XXXXXXXXXXXXXXXXXX监控报警系统
技
术
方
案

四川XXXXXXXXXXX有限责任企业
-8-18

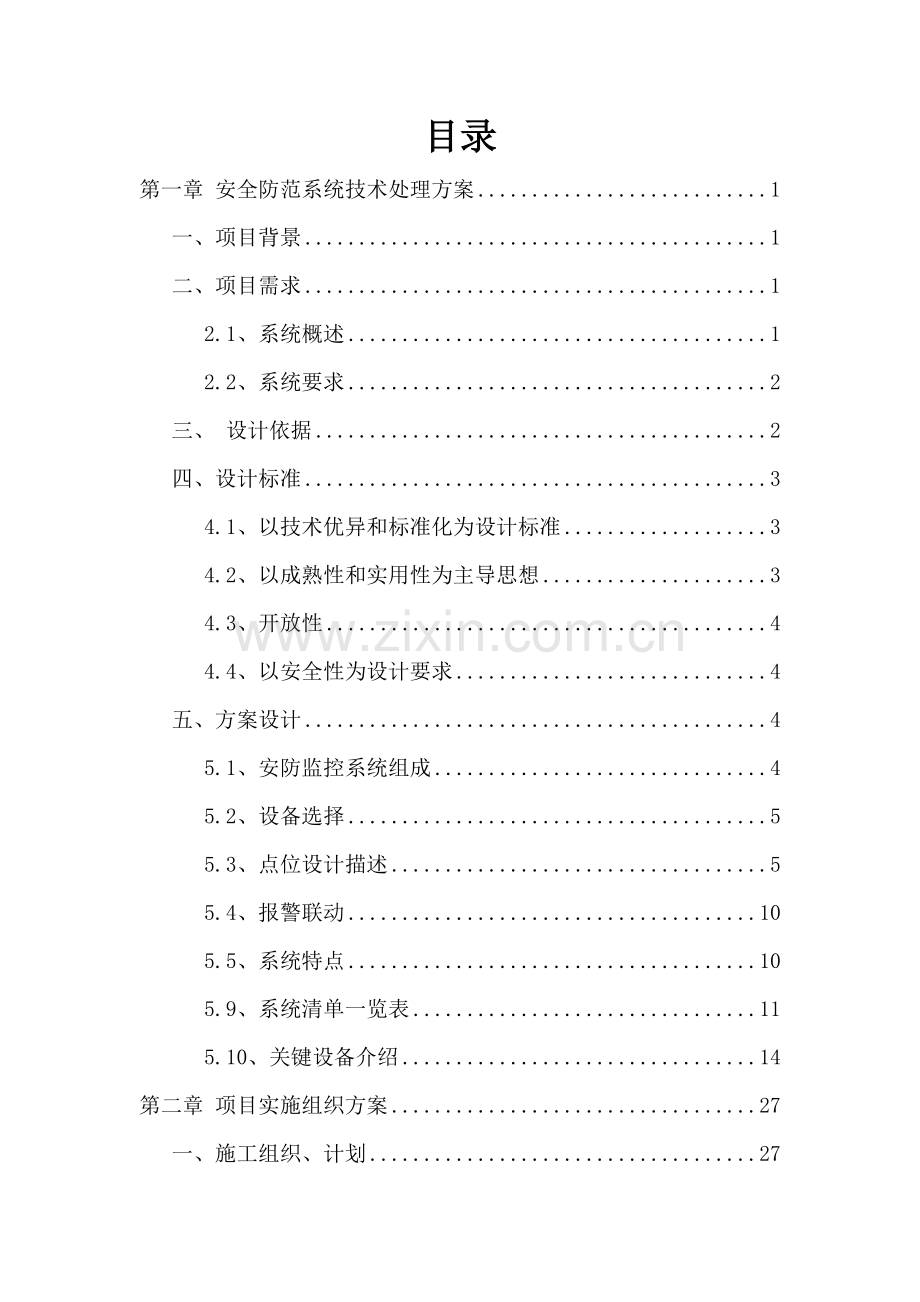

目录
第一章 安全防范系统技术处理方案 1
一、项目背景 1
二、项目需求 1
2.1、系统概述 1
2.2、系统要求 2
三、 设计依据 2
四、设计标准 3
4.1、以技术优异和标准化为设计标准 3
4.2、以成熟性和实用性为主导思想 3
4.3、开放性 4
4.4、以安全性为设计要求 4
五、方案设计 4
5.1、安防监控系统组成 4
5.2、设备选择 5
5.3、点位设计描述 5
5.4、报警联动 10
5.5、系统特点 10
5.9、系统清单一览表 11
5.10、关键设备介绍 14
第二章 项目实施组织方案 27
一、施工组织、计划 27
1.1、工程管理步骤图 29
1.2、施工组织布署框图 30
1.3、施工周期 31
二、施工组织方法 32
2.1、实施程序化、标准化、规范化管理 33
2.2、施工设计图纸及其资料审核 36
2.3、智能化弱电系统工程工期保障体系 36
三、施工技术方案和方法 38
3.1、施工准备 38
3.2、电线电缆敷设施工 39
3.3、前端设备安装 40
3.4、系统调试和统调 41
3.5、系统验收 42
3.6、系统评定措施 42
3.7、建立检修维护制度 42
3.8、智能化弱电工程质量控制方法 43
第三章 售后服务方案 44
第四章 培训方案 45

第一章 安全防范系统技术处理方案
一、项目背景
银行在城市各个角落，它作为社会货币流通关键场所、国家经济运作关键步骤，以其独特功效和优异技术广泛服务于中国各行业中。针对现在中国对银行犯罪频繁发生现实状况，暴力化、智能化犯罪手段和方法已经层出不穷，全方面加强和更新银行安全防范系统已经迫在眉睫。为了遏制和打击犯罪、降低金融风险，银行需要对关键地点和营业场所进行有效和可靠监控，实现对关键地点和营业场所音、视频资料进行录像保留，现在，中国大多数银行营业网点全部已经形成自己一套DVR当地视频监控系统，能够处理各个银行网点安全监控问题，同时部分银行网点内也全部有自己报警系统，而且是和110指挥中心接警中心相联。
重庆银行成全部分行锦江支行在成城市锦江区，地处繁荣商业地带，由两层办公区域组成，所占面积大约800平方米。为提供重庆银行成全部分行锦江支行综合保障能力，对潜在危险进行有效地抑制，此次银行安防系统设计，严格本着优异性、科学性、稳定性和可靠性标准，在完成对安装现场认真勘察和周密分析研究，和充足考虑施工环境条件及高质量器材选配和性能价格比等很多原因以后，再结合银行实际要求，设计出此套技术方案。
二、项目需求
2.1、系统概述
该XXXX银行安防系统由三大部分组成：一为保安监控系统、二为柜员制系统、三为防盗报警系统。保安监控系统负责对出营业大厅、入口、楼梯、走廊均进行全方面安全监控；柜员制系统负责对营业柜台业务步骤进行监控；防盗报警系统负责异常情况发生后警情提醒和和110系统沟通。
2.2、系统要求
2.2.1保安监控系统
①　 能够对营业大厅、关键出入口、楼道进行全方面监控。
②　 系统应能每时每刻全方面不间断显示关键要害区域图象，以确保有效监控。
③　 系统应能每时每刻全方面不间断录制关键要害区域图象，方便出现情况后，能帮助分析案情。
④　 系统应操作简单。
⑤　 对比较关键场所和房间，应加装报警装置和报警联动装置，报警能自动开启监控系统，自动打开对应区域灯光，自动进入录像模式等，以加强有效防范功效。
2.2.2 防盗报警系统：
①　 封锁区域夜间人员出入时进行自动报警
②　 银行防弹玻璃门窗破碎时自动报警
③　 营业柜台出现紧急情况时手动紧急报警
④　 含有电话联网报警功效。
2.2.3 柜员制系统：
①　 在营业时间内对营业人员点付现金、现金面额、张数和和用户交接过程进行实时监控、录像；
②　 画面清楚、自然，并叠加必需字符和时间；
三、 设计依据
此次设计均遵照以下相关规范：
1) 《银行营业场所风险等级和防护等级要求》 GA/38-
2) 《安全防范工程技术规范》 GB/T 50348-
3) 《防盗报警控制器材通用技术条件》 GB/12663-
4) 《电视监控系统工程设计规范》 GB/T 50348-
5) 《安防工程程序和要求》 GA/75-94
6) 《彩色电视图像质量主观评价方法》 GB7401-87
7) 《安全防范系统通用图形符号》 GA/T74-94
8) 《软件工程国家标准》 GTB856
9) 《光纤分布式数据接口（FDDI）高建局域网标准》
10) 《银行营业场所安装工程质量检验评定标准》 GA/T16676-97
11) 《建筑电气安装工程质量检验评定标准》 GBJ303-88
12) 《智能建筑设计标准》 GB/T 50314-
13) 《安全防范工程程序和要求》 GA/T75—94
14) 《安全防范系统通用图形符号》 GA/T74—94
15) 《民用闭路电视系统工程技术规范》 GB 50198-94
16) 《工业企业通讯接地设计规范》 GB J97-85
17) 《中国电气装置安装工程施工及验收规范》 GBJ232—82
18) 《智能建筑弱电工程设计施工图集》 GBJT-471
19) 《CATV行业标准》 GY/T 121-95
四、设计标准
4.1、以技术优异和标准化为设计标准
　　系统应充足遵照现有国际通行设计规范。在设计和实施时，最大程度地利用当今优异、成熟、含有发展前途计算机技术、通信技术、自动化技术，实施所采取技术开放性，全部采取国际标准或实际上国际标准，从而确保系统能够随科技发展而平滑升级。
4.2、以成熟性和实用性为主导思想
　　所选设备和技术均经过实践证实其为成熟技术和设备，能够确保所选设备和关键材料均耐久实用。
4.3、开放性
　 伴随安防监控系统扩展和智能化技术发展，安防监控系统要面对系统设备数量上增加和技术上提升局面。在设计早期设计中，应尽可能选择含有发展潜力技术和扩展性好设备，以满足用户未来不停提升生活质量要求。
4.4、以安全性为设计要求
　　产品选择应把"安全性"放在首位。因系统投入后将长久使用，必需能经受在多种复杂环境中考验，确保系统长久正常运行。安全性较高产品可有效提升安全防护系数，并降低系统维护费用，而且更易于管理。
五、方案设计
5.1、安防监控系统组成
本闭路电视监控系统由图像采集系统、报警系统、信号传输系统和后端控制系统组成。
（1）、图像采集系统
前端设备关键负责视频信号采集，关键设备有摄像机、监听、防护罩等。
（2）、报警系统
报警系统关键负责对可能发生突发事件快速反应，关键设备有双监探测器、玻璃破碎报警器、振动探测报警器、紧急按钮、报警主机 、声光报警装置等。
（3）、后端设备
后端设备作用是对前端已采集信号进行处理。它关键包含视频信号切换、显示、统计和处理；后端设备关键包含：8路嵌入式D1监控主机、显示器、综合管理平台、报警主机、交换机、机柜等。
（4）、传输系统
中间传输部分是闭路电视监控系统一个关键组成部分，而传送视频信号、报警信号传输设备选型则关系到信号传输质量。
依据国家对于金融行业安全防范系统地要求,为确保视频信号质量，线缆部分和传输设备我们选择高质量、可靠上海火箭品牌优质信号电缆及相关传输设备在传输系统中进行对应信号传输。
5.2、设备选择
5.2.1摄像机选择
依据用户实际需求。本方案共选择摄像机3种，分别为红外枪式摄像机、红外半球摄像机、ATM针孔摄像机。
5.2.2、镜头选择
依据XXXX银行（以下简称锦江支行）监控系统地特点，镜头选择COMPUTER品牌自动光圈镜头，它特点是：
Ø 焦距3.5-8能够调整
Ø 光圈1.4-64
Ø 视频驱动
Ø cs接口
5.2.3、监控主机选择
现在锦江支行监控设备采取是幻影品牌嵌入式监控主机，以确保整体系统设备统一、联网互通，在本系统设计中，视频输入路数为54路，所以本系统采取7台路嵌入式硬盘录像机将全部54路视频信号连接到数字硬盘录像机，配置56块G硬盘用以统计图像，经过19寸显示器显示视频信息。
5.3、点位设计描述
首先依据《银行营业场所风险等级和防护界别要求》和《安全防范工程技术规范》中4.3章节《银行营业场所安全防范工程设计》将锦江支行储蓄所防范区域进行划分，划分以下：
¨ 高度风险区域：储蓄柜员窗口、自助银行、ATM清机间、前门、监控机房、VIP室。
¨ 中度风险区域：敞开式柜台、后门、要害通道。
¨ 低度风险区域：营业厅、用户活动区。
根据以上技术规范要求，依据区域风险等级情况不一样进行分别设置。设置内容包含报警设备、监控设备、监听设备等等。
5.3.1现金储蓄柜台
现金储蓄柜台：柜台内外安装固定彩色摄像机、拾音器、手报按钮、双鉴探测器、玻璃破碎探测器报警联动光源。摄像机用以监控业务交易过程和人员活动情况 ，并要求清楚观察、区分、 识别现金票面情况和用户脸部特征；拾音器用于采集交易过程人员对话情况，并要求监听及录音回放必需清楚、正确、完整。手报按钮做为银行营业时间内突发情况告警设备，双鉴探测器、玻璃破碎探测器做为银行停止营业时间内报警系统入侵探测设备。
5.3.2营业大厅
营业大厅：安装固定彩色摄像机、拾音器、双鉴探测器、玻璃破碎探测器、报警联动光源。摄像机用以监控人员活动情况 ，应能清楚显示整个区域内人员活动情况。而且安装时需要注意安装位置避免逆光；拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。双鉴探测器做为银行停止营业时间内报警系统入侵探测设备。
5.3.3 ATM机及自助银行
自助银行：自助银行内安装固定彩色摄像机、拾音器。摄像机用以监控人员活动情况 ，拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。
自助银行间：安装固定彩色摄像机、拾音器、双鉴探测器、报警联动光源、门禁系统。摄像机用以监控人员活动情况 ，应能清楚显示整个区域内人员活动情况。拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。双鉴探测器做为银行停止营业时间内报警系统入侵探测设备。门禁系统关键用于用户开关自助银行门使用。
ATM机：安装针孔摄像机。摄像机用以监控ATM业务操作情况，包含用户脸部特征和ATM机出钞口情况。其中应对ATM机用户密码输入区域设置隐私遮挡区域。
5.3.4前门
前门：前门安装防爆半球摄像机、室外设置声光报警设备。摄像机用以监控运钞车停靠区情况，室外光报警设备用于可能发生突发情况做现场报警输出设备使用。
5.3.5监控机房
监控机房：监控机房内安装固定枪式摄像机、双鉴探测器、拾音器、报警联动光源。摄像机用以监控人员活动情况 ，拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。双鉴探测器做为银行停止营业时间内报警系统入侵探测设备。
5.3.6、敞开式柜台、VIP接待室室、
敞开式柜台、VIP接待室：其内安装固定枪式摄像机、拾音器、紧急按钮。摄像机用以监控人员活动情况 ；拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。手报按钮做为银行营业时间内突发情况告警设备。
5.3.7、用户活动区域、要害通道
用户活动区域、要害通道：其内安装固定枪式摄像机、拾音器、紧急按钮。摄像机用以监控人员活动情况 ；拾音器用于采集人员对话情况，并要求监听及录音回放必需清楚、正确、完整。手报按钮做为银行营业时间内突发情况告警设备。5.3.7、点位平面部署图

5.4、报警联动
在现金柜台设置手动报警按钮用以报警，连接到报警主机不可撤防防区。当紧急按钮被触发时，报警主机不管是否在布防状态下全部将触发室外大音响。
在进入银行门口和进入封闭柜台服务区地方安装双鉴报警器接入报警主机，由银行工作人员进行手动撤布防。同时将报警主机和嵌入式监控主机连接。当双鉴报警器触发时，报警主机控制触发联动灯光和室外大音响，嵌入式硬盘录像机同时开启录像功效。。
5.5、系统特点
Ø 系统稳定性好：自动换盘功效使工作时间扩充性好，本系统开启后可依据硬盘容量大小而有不一样连续工作时间，不用人工干预。
Ø 高安全和可靠性：本系统采取硬件对图像进行实时压缩。采样和压缩速度快，不会出现丢帧。
Ø 系统界面友好，操作简单：经过轻点鼠标按钮可回放任何时间录像片段，有利于提升工作效率。
Ø 日期管理：本系统自动跟踪统计文件日期。
Ø 密码：为了系统安全，系统提供了密码方法保护。
5.6、系统清单一览表
重庆银行成全部锦江支行【视频监控、夜间报警系统工程】设备清单
序号
项目名称
项目特征描述
计量单位
工程数量
1
8路嵌入式D1监控主机
1.名称：8路嵌入式D1监控主机
2.规格型号：HY/HYD-999-E/-AF-DVR-II-A/8-8
3.品牌或产地：幻影
台
7
2
硬盘(DVR专用）
1.名称：硬盘(DVR专用）
2.规格型号：G
3.品牌或产地：希捷
块
56
3
联动门可视系统
1.名称：联动门可视系统
2.规格型号：DY-001
3.品牌或产地：幻影
套
1
4
针孔彩色摄像机
1.名称：针孔彩色摄像机
2.规格型号：KPC-700C
3.品牌或产地：韩国
只
6
5
松下344摄像机
1.名称：松下344摄像机
2.规格型号：WV-CF344
3.品牌或产地：日本松下
只
18
6
松下摄像机
1.名称：松下摄像机
2.规格型号：WV-CP620
3.品牌或产地：日本松下
只
30
7
自动光圈镜头
1.名称：自动光圈镜头
2.规格型号：TG3Z2910PCS
3.品牌或产地：COMPUTER
只
30
8
智能分析仪
1.名称：智能分析仪
2.规格型号：iDS-6502HF(2路）
3.品牌或产地：海康
台
2
9
红外防护罩
1.名称：红外防护罩
2.规格型号：带红外灯
3.品牌或产地：伟昊
套
9
10
室内防护罩
1.名称：室内防护罩
2.规格型号：铝合金
3.品牌或产地：国产
套
21
11
室内支架
1.名称：室内支架
2.规格型号：铝合金
3.品牌或产地：国产
副
21
12
19寸液晶显示器
1.名称：19寸液晶显示器
2.规格型号：E1920
3.品牌或产地：三星
台
1
13
VGA切换器
1.名称：VGA切换器
2.规格型号：4切1
3.品牌或产地：国产
只
2
14
双鉴探头
1.名称：双鉴探头
2.规格型号：DT-7435
3.品牌或产地：安定宝
只
2
15
吸顶探头
1.名称：吸顶探头
2.规格型号：DT-6360
3.品牌或产地：安定宝
只
10
16
玻碎探头
1.名称：玻碎探头
2.规格型号：FG1625RT
3.品牌或产地：安定宝
只
13
17
微音器
1.名称：微音器
2.规格型号：YA402
3.品牌或产地：亚安
个
13
18
音箱
1.名称：音箱
2.规格型号：国产
3.品牌或产地：漫步者
对
4
19
ATM专用振动探测器
1.名称：ATM专用振动探测器
2.规格型号：RV971A
3.品牌或产地：安定宝
套
6
20
IP网络对讲控制软件
1.名称：IP网络对讲控制软件
2.规格型号：NAS-8524R
3.品牌或产地：世邦
套
0
21
IP网络寻呼话筒
1.名称：IP网络寻呼话筒
2.规格型号：NAS-8502
3.品牌或产地：世邦
套
0
22
IP网络寻呼话筒级联面板
1.名称：IP网络寻呼话筒级联面板
2.规格型号：NAS-8521C
3.品牌或产地：世邦
套
2
23
IP网络对讲终端
1.名称：IP网络对讲终端
2.规格型号：NAS-8521A
3.品牌或产地：世邦
套
1
24
门磁开关
1.名称：门磁开关
2.规格型号：943WH
3.品牌或产地：国产
个
4
25
一体化闪灯警号
1.名称：一体化闪灯警号
2.规格型号：一体化闪灯警号
3.品牌或产地：国产
个
3
26
微音器电源
1.名称：微音器电源
2.规格型号：国产
3.品牌或产地：国产（12V）
个
13
27
摄像机电源
1.名称：摄像机电源
2.规格型号：国产
3.品牌或产地：国产（24V）
个
26
28
针孔摄像机电源
1.名称：针孔摄像机电源
2.规格型号：国产
3.品牌或产地：国产（12V）
个
8
29
灯控报警联动用
1.名称：灯控报警联动用
2.规格型号：继电器
3.品牌或产地：JQX-12F-30A-AC
只
3
30
交换机
1.名称：交换机
2.规格型号：DS-1024A
3.品牌或产地：Dlink
台
1
31
机柜
1.名称：机柜
2.规格型号：国产
3.品牌或产地：成全部冠林
台
1
32
视频线
1.名称：视频线
2.规格型号：SYV75-3
3.品牌或产地：上海火箭
米
3200
33
电源线
1.名称：电源线
2.规格型号：RVV2*0.5
3.品牌或产地：上海火箭
米
2900
34
音频线
1.名称：音频线
2.规格型号：RVVP3*0.5
3.品牌或产地：上海火箭
米
1000
35
报警信号线
1.名称：报警信号线
2.规格型号：RVV4*0.3
3.品牌或产地：上海火箭
米
1300
36
镀锌铁皮管
1.名称：镀锌铁皮管
2.规格型号：20、25
米
850
37
含桥架
1.名称：含桥架
2.规格型号：90"
米
75
38
网络线
1.名称：网络线
2.规格型号：PHLIPS
3.品牌或产地：PHLIPS
米
200

5.7、关键设备介绍
5.7.1、 8路嵌入式D1监控主机（图片仅供参考）

产品类型：DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。采取集成度高、性能强、功耗低DSP，能保持系统长时间稳定可靠运行。
经典应用：通用型设计，适合各行业、各领域视频监控。
订货型号
HY/HYD-999-E/-AF-DVR-II-A/8-8
硬件接口
DS-8001HC、DS-8002HC、DS-8003HC：

1、RS-232、RS-485串行接口；
2、ALARM  IN报警输入、ALARM  OUT报警输出模块；
3、eSATA备份接口（可选）；
4、接地端、AC110/220V电源；
5、UTP网络接口（同ETHERNET网络接口）；
6、VGA显示器输出接口；
7、LINE  IN语音输入接口，USB备份接口；
8、VIN视频输入、AIN音频输入、VOUT当地监视、AOUT当地监听接口。
关键技术参数 ：
· 经典应用
产品类型：海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。采取集成度高、性能强、功耗低DSP，能保持系统长时间稳定可靠运行。
经典应用：通用型设计，适合各行业、各领域视频监控。

订货型号
DS-8001HC、DS-8002HC、DS-8003HC、DS-8004HC、DS-8005HC、DS-8006HC、DS-8008HC、DS-8009HC、DS-8010HC、DS-8012HC、DS-8014HC、DS-8016HC。

尤其说明
第一个、第五个、第九个和第十三个视频输入通道最高支持4CIF分辨率编码，其它通道最高支持CIF编码。
注：仅对DS-8004HC、DS-8008HC、DS-8012HC、DS-8016HC适用。

硬件接口
DS-8001HC、DS-8002HC、DS-8003HC：

1、RS-232、RS-485串行接口；
2、ALARM  IN报警输入、ALARM  OUT报警输出模块；
3、eSATA备份接口（可选）；
4、接地端、AC110/220V电源；
5、UTP网络接口（同ETHERNET网络接口）；
6、VGA显示器输出接口；
7、LINE  IN语音输入接口，USB备份接口；
8、VIN视频输入、AIN音频输入、VOUT当地监视、AOUT当地监听接口。
DS-8004HC、DS-8005HC、DS-8006HC、DS-8008HC、DS-8009HC、DS-8010HC、DS-8012HC、DS-8014HC、DS-8016HC：

1、VIN视频输入、AIN音频输入接口；
2、VOUT当地监视、AOUT当地监听接口；
3、LINE IN语音输入接口，USB备份接口；
4、VGA显示器输出接口；
5、RS-232、RS-485串行接口，KEYBOARD键盘接口；
6、UTP网络接口（同ETHERNET网络接口）；
7、ALARM IN报警输入、ALARM OUT报警输出模块；
8、接地端、AC110/220V电源。
视频压缩标准
H.264
实时监视图像分辨率
PAL：704*576 NTSC：704*480
回放分辨率
QCIF/CIF/2CIF/DCIF/4CIF
视频输入路数
1/2/3/4/5/6/8/9/10/12/14/16
视频输入接口
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出
1路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
码流类型
视频流/复合流
压缩输出码率
32K--2M可调，也可自定义。（上限8M，单位：bps）
音频输入路数
1/2/3/4/5/6/8/9/10/12/14/16
音频输入接口
BNC（电平：2Vp-p，阻抗：1kΩ）
音频输出
1路，BNC（线性电平，阻抗：600Ω）
音频压缩标准
OggVorbis
音频压缩码率
16Kbps
语音对讲输入
1路，BNC（电平：2Vp-p，阻抗：1kΩ）
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口
2个（支持级联，DS-8001HC/DS-8002HC/DS-8003HC无此接口）
硬盘IDE接口
2/4个，支持4/8个IDE硬盘，支持每个硬盘容量达GB
USB接口
1个，支持U盘，USB硬盘，USB刻录机
VGA接口
1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz
报警输入
4/8/16路
报警输出
2/4路
电源
90--135VAC或180--265VAC，47--63 HZ
功耗（不含硬盘）
20－42W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准机箱
尺寸（mm）
89mm(高)×442mm(宽)×470mm(深)
重量（不含硬盘）
≤8Kg

5.7.2、松下枪式摄像机WV-CP620CH

功效特点：
含有976(H)×582(V)像素1/3型CCD拾取装置，650线水平清楚度。
优异数字调整背光赔偿(BLC)功效。
当观察明亮物体时，拐点电路有效地扩展了动态范围。
出色52dB信噪比实现了自然图像观察。
最低照度：F1.4彩色0.08Lux 黑白0.008Lux。
尤其开发镜头卡口结构能够适合C和CS卡口镜头安装，使用DC驱动镜头。
经过优异电子光线控制(ELC)功效，能够在室内应用时使用固定光圈镜头。
图像变形矫正技术。
自动后焦调整。
关键技术参数：
型号
WV-CP620CH
WV-CP624CH
拾取装置
976(H)×582(V)像素，行间转移CCD

扫描范围
4.8(H)×3.6(V)mm (相当于1/3型扫描范围)

扫描
625行

扫描方法
2:1隔行

视频输出
VBS:1.0[P-P]/75欧 BNC插口

宽动态
80db (SD6)

水平清楚度
650线

最低照度
F1.4彩色0.08Lux 黑白0.008Lux。

镜头驱动方法
DC 驱动

信噪比
52dB (AGC关)

电子光线控制
相当于快门在1/50秒至1/120K秒之间连续改变

背光赔偿
采取了自动背光赔偿开 / 关可选

镜头接口
C卡口或CS卡口

工作环境温度
-10℃ ~ +50℃

工作环境湿
低于90%

电源
AC 220 ~ 240V
AC24V/DC 12V
电源功耗
3.7W
3.6W
尺寸
75(W)*65(H)*132.5(D)mm
72(W)*65(H)*103.5(D)mm
重量(约)
420g
340g

5.7.3、松下半球摄像机WV-CF344CH

产品名称：1/3寸CCD 650线简易彩转黑固定半球摄像机
产品型号：WV-CF344CH
产品概述：
Panasonic新推出WV-CF344紧凑型半球摄像机含有新开发高性能数字信号处理器，能够提供更高质量图像质量，其特有自动暗区域赔偿技术（ABS）能够像人眼睛一样在黑暗中捕捉到清楚图像。
WV-CF344半球摄像机采取1/3英寸CCD，低照度性能更出色，彩色照度下最好照度能够达成0.08Lux @ F1.4，该款摄像机含有高灵敏度电子彩转黑功效，黑白照度最低能够达成0.05Lux @ F1.4。
WV-CF374还含有较高性价比，适适用于包含办公室，商店，餐馆和商业购物中心，平安城市等在内各类场所，二十四小时完成出色监控任务。
产品特征：
水平清楚度：650线。
带滤光片彩转黑情况下高?槊舳取?
最低照度：F1.4时，彩色0.08Lux，黑白0.05Lux。
无红外滤光片
增强型自动暗区域赔偿技术（Enhanced ABS）在保持亮区图像清楚度前提下提升了暗区图像清楚度。
多个调整功效如背光赔偿（BLC）、ATW（自动追踪白平衡）及ALC（自动光线控制）。
三种白平衡模式（ATW1/ATW2/AWC）。
2.8 ～ 10mm 3.6倍变焦镜头。
内同时/多工垂直驱动同时（VD2）。
三向铰链（水平、旋转、俯仰），方便安装。
图像变形校正技术。
OSD设置菜单。
512倍电子灵敏度提升。
场景改变检测功效。
技术参数：
型号
WV-CF344CH
拾取装置
1/3型行间转移CCD
有效像素
976（H）×582（V）
扫描模式
2:1隔行扫描
扫描区域
5.58(H)×4.67(V)mm
扫描频率
水平：15.625kHz 垂直：50Hz
扫描行数
625行
分辨率
650线
最低照度
F1.4时，彩色模式：0.08Lux 黑白模式：0.05Lux
信噪比
52dB（相当于AGC关，加重开）
白平衡
ATW1/ATW2/AWC
背光赔偿
开/ 关
电子快门
关(1/50),1/120,1/250,1/500, 1/1000, 1/, 1/4000, 1/10000, 1/10
电子灵敏度提升
关/自动(x2, x4, x6, x10, x16, x32)/自动(x2, x4, x6, x10, x16, x32, x64，x128, x512 )
ABS（自动暗区赔偿）
开/关
黑白模式
开(自动)/关
AGC
开/关
同时方法
内同时(INT)，多工垂直驱动同时(VD2)
焦距
2.8～10mm
电子变焦
2倍
后焦调整方法
手动
图像稳定器
开/关
图像变形矫正技术
0至255
视角范围
水平：100.8??(广角)～27.6??(望远)
垂直：73.8??(广角)～20.7??(望远)
最大光圈比
1:1.3（广角） 1:3.1（望远）
焦距范围
0.3m～∞
镜头角度
旋转范围：+180??～-170?? 垂直±90??
俯仰范围：±100??
视频输出
1.0V [P-P]/PAL复合信号75Ω/BNC端口可进行多工垂直驱动同(VD2)
监视器输出
1.0V [P-P] / 75Ω / PAL复合信号
设置方法
OSD设置菜单
安全/EMC标准
CE (EN60065, EN55022, EN55024，ClassB)
电源/功耗
12V DC，220 mA, 24V AC 50Hz，2.7W
工作环境温度
-10℃～+50℃
工作环境湿度
小于90%（无冷凝）
尺寸
ø129.5mmx93mm(H)
重量（约）
430g
5.7.4、19寸三星液晶显示器 E1920NW

在性能方面，三星E1920NW液晶显示器配置可谓均衡全方面。它动态对比度可达70000:1，在19英寸液晶中处于中上等位置。而5ms灰阶响应时间、300cd/㎡亮度和1440×900分辨率，全部充足确保了画质精湛和出色。在接口方面，E1920NW液晶显示器配置了D-Sub单接口，是现在液晶市场19英寸液晶标准配置。
具体规格参数：
品牌
Samsung/三星
型号
E1920NW
屏幕百分比
0.
分辨率
1440*900
点距
0.2805（mm）
平均亮度
300（cd/m2）
对比度
70000：1
响应速度
5（ms）
面板类型
TN
接口类型
15针 D-Sub
功率
35（W）
认证
3C认证
尺寸
19（英寸）

5.7.5、海康智能分析仪iDS-6502HF(2路）

产品介绍：
DS-6500HC系列是海康威视基于TI最新平台开发1U机架式多路视频服务器，采取Linux操作系统，Davinci处理器，运行稳定可靠。采取标准H.264压缩算法，支持多个分辨率实时编码，支持多个网络协议，能够应用于多个不一样领域安防防范。
订货型号：
DS-6502HF-SATA
尤其说明：
1U标准19英寸机架式设计，便于安装和维护；
全部通道支持4CIF/2CIF/CIF/QCIF实时编码，1路、2路和4路机型也可支持DCIF实时编码；
采取10/100/1000Mbps自适应以太网口，支持TCP、UDP、RTP、SADP等多个网络协议；
支持1个SATA接口，可连接1块SATA硬盘；
支持一键恢复默认配置。
注意：提议使用监控专用硬盘进行数据存放
物理接口

具体参数：
视音频输入
模拟视频输入
1/2/4路，BNC接口（电平：1.0Vp-p,阻抗：75Ω），PAL/NTSC自适应
模拟音频输入
1/2/4路，BNC接口（电平：2.0Vp-p,阻抗：1KΩ）
语音对讲输入
1路，3.5mm音频接口（电平：2.0Vp-p,阻抗：1KΩ）
视音频输出
音频输出
1路，3.5mm音频接口（线性电平，阻抗：600Ω）
视音频编码参数
视频压缩标准
H.264
视频编码分辨率
4CIF/DCIF/2CIF/CIF/QCIF
视频码率
32Kbps-2Mbps,可自定义
视频帧率
PAL:1/16—25帧/秒，NTSC:1/16—30帧/秒
码流类型
复合流/视频流
双码流
支持
音频压缩标准
OggVorbis
音频码率
16Kbps
硬盘驱动器
类型
1个SATA接口
外部接口
网络接口
1个，RJ45 10M/100M/1000Mbps自适应以太网口
串行接口
1个，RS-485串行接口（用于云台控制）
1个，RS-232串行接口（用于参数配置、设备维护、透明通道）
报警输入
16路
报警输出
4路
其它
电源
AC220V
功耗
≤40W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准1U机箱
尺寸
440mm(宽) ×300mm(深) ×45mm(高)
重量
≤5Kg
监视器输出
1.0V [P-P] / 75Ω / PAL复合信号

设置方法
OSD设置菜单

安全/EMC标准
CE (EN60065, EN55022, EN55024，ClassB)

电源/功耗
12V DC，220 mA, 24V AC 50Hz，2.7W

工作环境温度
-10℃～+50℃

工作环境湿度
小于90%（无冷凝）

尺寸
ø129.5mmx93mm(H)

重量（约）
430g

5.7.6、世邦IP网络对讲终端NAS-8521A

世邦IP网络内部通讯系统——NAS-8521型分体式IP网络对讲终端（银行ATM机专用）
用途：专门用于银行ATM机求援对讲和威慑喊话。
特点：
独特终端 + 面板分体式设计，避免网线外露用户区，确保银行内部网络信息安全；
1台终端最多可驱动16个面板，一般网线手拉手连接，总长可超出300米，当自助银行有多台ATM机时，能够满足就近呼叫；
面板有单呼叫键（紧急求援）和双呼叫键（紧急求援＋业务咨询）供选择；
面板可嵌入墙壁暗装或明装，全金属外壳，带防拆报警功效，防护等级IP54；
按下面板CALL键即可呼叫(在服务器设定呼叫目标)，实现全双工对讲；
面板内置3W扬声器和话筒眯头，免提通话和接收广播；
终端带录音输出口，提供给硬盘录像机录音; 终端带2路短路输入、2路短路输出；
有以太网口地方即可接入，跨网段和跨路由。
5.7.7、世邦IP网络寻呼话筒NAS-8502
世邦IP网络公共广播系统——NAS-8502型网络寻呼话筒

用途：
安装在主控室、领导办公室，可进行单向广播和双向对讲。
特点：
专业寻呼话筒外型，含有TFT真彩液晶屏，16个按键及10个区域指示灯；
可外接级连操作面板，真正实现“一键式呼叫”；
采取高速工业级双核(ARM+DSP)芯片，开启时间≤1秒；
带话筒直接输入，对权限许可区域广播讲话，红色提醒灯，通话自动点亮；
内置扬声器，呼叫终端(或接收终端呼叫), 实现双向通话；
