砌体内管路敷设分项工程质量技术交底卡样本.doc

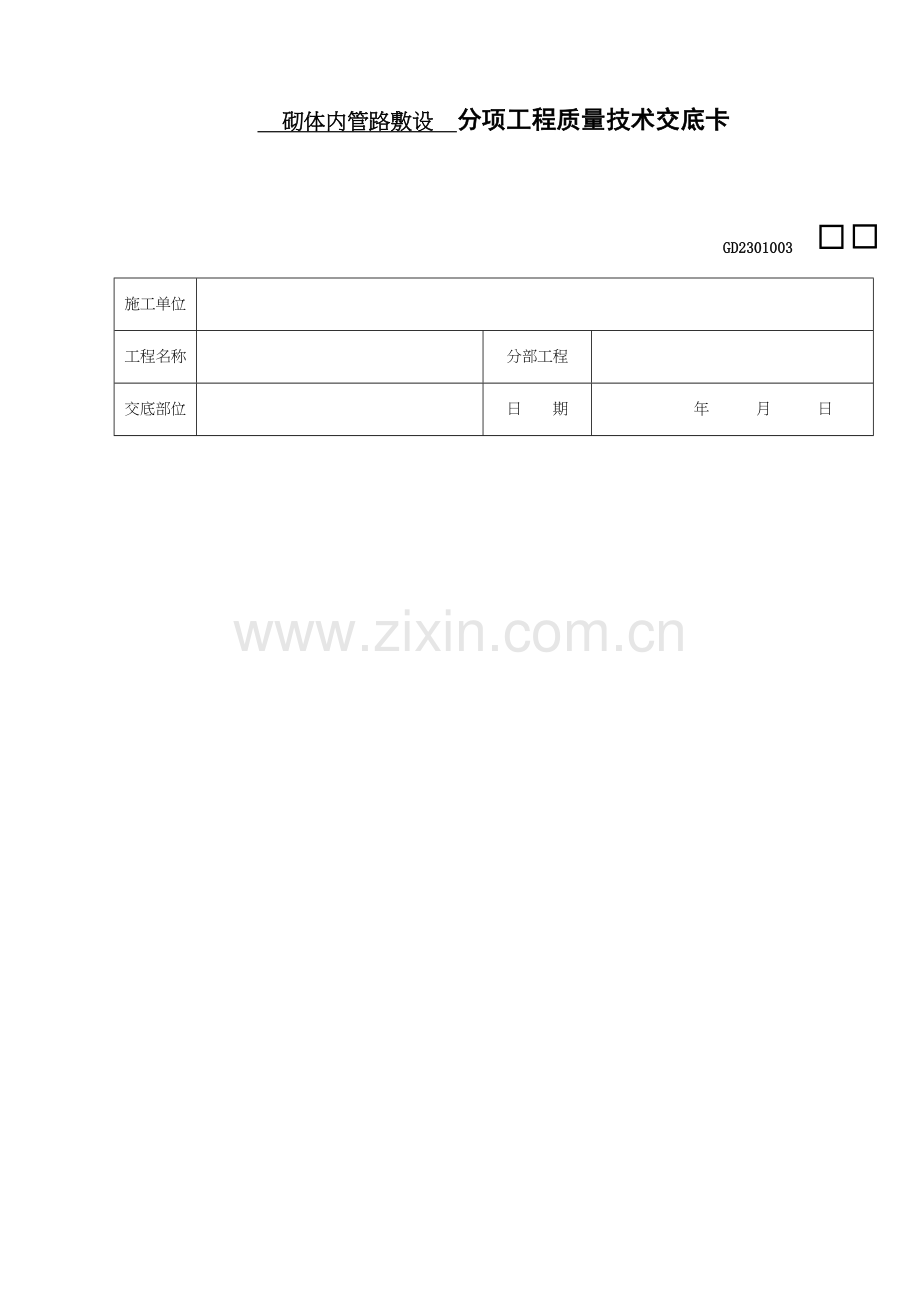

砌体内管路敷设 分项工程质量技术交底卡

GD2301003
施工单位

工程名称

分部工程

交底部位

日 期
年 月 日

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

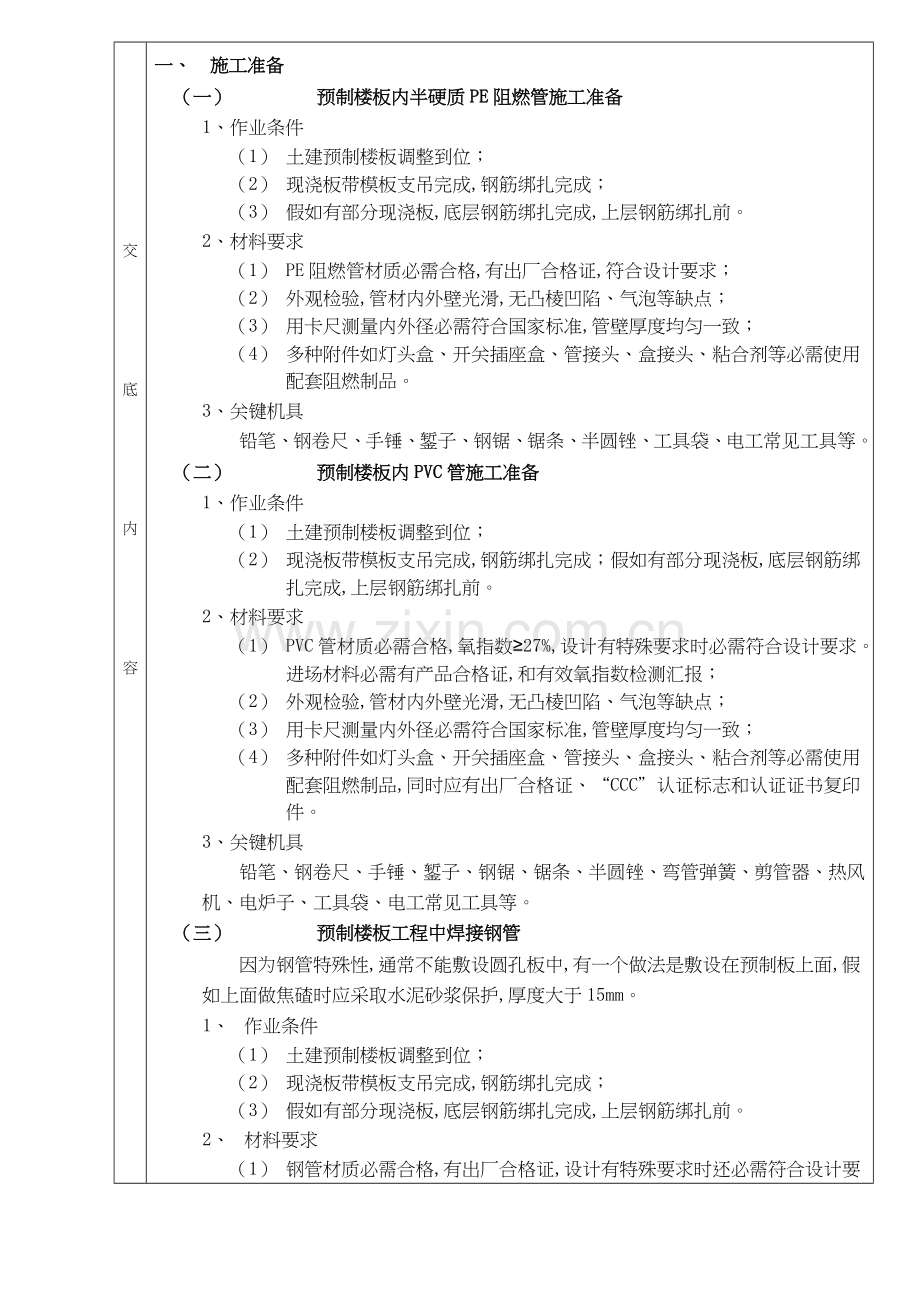

一、 施工准备
（一） 预制楼板内半硬质PE阻燃管施工准备
1、 作业条件
（1） 土建预制楼板调整到位；
（2） 现浇板带模板支吊完成,钢筋绑扎完成；
（3） 假如有部分现浇板,底层钢筋绑扎完成,上层钢筋绑扎前。
2、 材料要求
（1） PE阻燃管材质必需合格,有出厂合格证,符合设计要求；
（2） 外观检验,管材内外壁光滑,无凸棱凹陷、气泡等缺点；
（3） 用卡尺测量内外径必需符合国家标准,管壁厚度均匀一致；
（4） 多种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必需使用配套阻燃制品。
3、 关键机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、工具袋、电工常见工具等。
（二） 预制楼板内PVC管施工准备
1、 作业条件
（1） 土建预制楼板调整到位；
（2） 现浇板带模板支吊完成,钢筋绑扎完成；假如有部分现浇板,底层钢筋绑扎完成,上层钢筋绑扎前。
2、 材料要求
（1） PVC管材质必需合格,氧指数≥27%,设计有特殊要求时必需符合设计要求。进场材料必需有产品合格证,和有效氧指数检测汇报；
（2） 外观检验,管材内外壁光滑,无凸棱凹陷、气泡等缺点；
（3） 用卡尺测量内外径必需符合国家标准,管壁厚度均匀一致；
（4） 多种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必需使用配套阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、 关键机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常见工具等。
（三） 预制楼板工程中焊接钢管
因为钢管特殊性,通常不能敷设圆孔板中,有一个做法是敷设在预制板上面,假如上面做焦碴时应采取水泥砂浆保护,厚度大于15mm。
1、 作业条件
（1） 土建预制楼板调整到位；
（2） 现浇板带模板支吊完成,钢筋绑扎完成；
（3） 假如有部分现浇板,底层钢筋绑扎完成,上层钢筋绑扎前。
2、 材料要求
（1） 钢管材质必需合格,有出厂合格证,设计有特殊要求时还必需符合设计要求；
（2） 外观检验:钢管壁厚均匀、焊缝均匀、无劈裂、毛刺、砂眼、棱刺和凹扁等缺点；
（3） 锁紧螺母外形完好、丝扣清楚。无翘曲变形等缺点；
（4） 铁制灯头盒、开关盒等金属板厚度必需符合《建筑电气通用图集》(92DQ)要求。
3、 关键机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、电动弯管器、液压弯管器、压力案子、套丝板、电工常见工具等。
二、 质量要求
质量要求符合表内所列条目见《建筑电气工程施工质量验收规范》(GB50303-)要求。
项
序
项 目
许可偏差或许可值
主控项目
1
金属导管、金属线槽接地或接零
第14.1.1条
2
金属导管连接
第14.1.2条
3
防爆导管连接
第14.1.3条
4
绝缘导管在砌体剔槽埋设
第14.1.4条
通常项目
1
电缆导管弯曲半径
第14.2.3条
2
金属导管防腐
第14.2.4条
3
柜、台、箱、盘内导管管口高度
第14.2.5条
4
暗配导管埋设深度，明配导管固定
第14.2.6条
5
线槽固定及外观检验
第14.2.7条
6
防爆导管连接、接地、固定和防腐
第14.2.8条
7
绝缘导管连接和保护
第14.2.9条
8
柔性导管长度、连接和接地
第14.2.10条
9
导管和线槽在建筑物变形缝四处理
第14.2.11条
三、 工艺步骤
（一） 半硬质PE阻燃管关键工艺步骤
划定灯头盒位置→剔凿灯头盒洞→敷设管路→安装并固定灯头盒→管路连接→切断→弯曲
（二） PVC管关键工艺步骤
划定灯头盒位置→剔凿灯头盒洞→敷设管路→安装并固定灯头盒→管路连接、切断和弯曲
（三） 焊接钢管关键工艺步骤
划定灯头盒位置→剔凿灯头盒洞→敷设管路→安装固定灯头盒→管路连接、切断、套丝和弯曲→跨接地线→管路防腐
四、 操作工艺
（一） 预制楼板内半硬质PE阻燃管施工操作工艺
1、 划定灯头盒位置
为了确保灯头盒位置正确,首先应该依据设计图纸要求灯具型号,计算出灯头盒位置,如一般座灯头吸顶安装、一般吊线灯安装,灯头盒应该安装在房问中心,而日光灯灯头盒不能放在中心上。依据计算出位置在顶制圆孔板上画出位置线,以免发生错误。
2、 剔凿灯头盒洞
依据画出位置线,在预制圆孔板上剔洞,注意剔洞时绝不许可剔凿板肋或伤及钢筋,只能剔凿板洞。考虑到施工需要,通常在圆孔板上面画位置、开始剔洞,但上面洞不超出φ20mm,灯头盒只能从板下面安装,板下面洞日在宽度上应比所用灯头盒盒口略小,以利灯头盒固定。
3、 敷设管路
分灯位在圆孔板上和现浇板缝、板带两种情况。
（1） 灯位在圆孔板上,到灯位管路能够由一人从圆孔板一端板洞穿入,另外一人在灯头盒洞口处用改锥等工具将管头向下拉出洞外150mm左右,以备安装灯头盒用。
（2） 灯位在现浇板缝、板带:管路需要敷设在现浇带或现浇板缝时,必需敷设在上下层钢筋之间,和钢筋绑扎固定。进灯头盒管路应插到对面盒壁,需穿过盒管路能够直接穿过,临时不停开。把灯头盒初步固定在钢筋上,为了施工方便可选择活底盒,盒固定后先打开底板,连接管路,然后用废纸或其它柔性材料将盒填塞密实,再固定好底板并加强灯头盒固定。灯头盒必需封堵严密,以免灰浆渗透造成管路堵塞。
（3） 对于从楼地面向上层引出管路,通常在板缝位置线内引出,注意向上部分管路不要跨越轴线而形成交叉,以兔给后续施工带来无须要麻烦。向上管路在引出位置应固定一根大于φ8钢筋,用以固定位置和保护管路不受外力损伤折断。管目必需封堵严密,能够采取将管折回头并绑扎措施。在土建楼层放线后立即检验,对超出墙体线管路,要立即进行处理,假如是根部超出,必需进行剔凿然后重新接管,假如是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。
（4） 对于从顶板向下引管路,为了不给土建模板造成较大损害,并确保引出位置正确,采取临时不引下,而等到土建拆模后再向下引措施。具体做法是：在需要引下位置预埋一块200×100×100mm聚苯板,聚苯板要紧贴模板固定,把管头插人聚苯板中,并连接牢靠紧密。等到土建拆模后安装隔墙板时,挖开聚苯板并将管路引下。既避免了模板损坏,又能够确保引下位置正确。注意管口必需封堵严密,能够采取将管折回头井绑扎措施。
4、 安装并固定灯头盒
对圆孔板上灯头盒、从板下面安装。打开和管位置对应敲落孔将管穿入盒中,把盒向上推人板洞,用高标号水泥砂浆固定,盒目和顶板平齐,砂浆凹进顶板5～10mm方便瓦工修补。
5、 管路连接
管路和管路连接,使用和管路配套套管和专用粘合剂。连接前注意首先要清除被连接管端灰尘等,确保粘接部位清洁干燥,用小毛刷涂抹粘合剂,要均匀、不漏刷、不流坠。涂好后平稳地插人套管中,插接要到位。必需时可用力转动套管,确保连接可靠。
6、 管路切断
对于直径在25mm以下管路能够使用电工刀或剪管器进行剪切,注意不能使切断管口发生变形,不能出现斜口,以避免接管时出现质量问题。
7、 管路弯曲
直接用手煨出所需弯度,注意90°转弯处不能将管弯扁,尤其是从墙体引出管路,必需时能够采取加套管或护弯板保护。
（二） 预制楼板内PVC管施工操作工艺
1、 画定灯头盒位置
为了确保灯头盒位置正确,首先应该依据设计图纸要求灯具型号,计算出灯头盒位置,如一般座灯头吸顶安装、一般吊线灯安装,灯头盒应该安装在房间中心,而日光灯灯头盒放在和日光灯平行中心线上。依据计算出位置在预制圆孔板上画出位置线,以免发生错误。
2、 剔凿灯头盒洞
依据画出位置线,在预制圆孔板上剔洞,注意剔洞时绝不许可剔凿板肋或伤及钢筋,只能剔凿板洞。考虑到施工需要,通常在圆孔板上面划位置、开始剔洞,但上面洞不能超出φ20mm,灯头盒只能从板下面安装,板下面洞口在宽度上应比所用灯头盒盒口略小,以利灯头盒固定。
3、 敷设管路
分灯位在圆孔板上和现浇板缝、板带两种情况。考虑到PVC管刚性,应尽可能避免将PVC管穿板洞,最好将灯位安排在板缝位置。
（1） 灯位在圆孔板上:到灯位管路安装盒接头后,能够从圆孔板一端板洞穿入,在灯头盒洞口先安放一个灯头盒,井将管和盒连接。具体做法见下面管和盒连接部分。
（2） 灯位在现浇板缝、板带:管路需要敷设在现浇带或现浇板内时,必需敷设在上下层钢筋之间,和钢筋绑扎固定。管路和灯头盒用盒接头固定。把灯头盒初步固定在钢筋上,为了施工方便可选择活底盒,盒固定后先打开底板,连接管路,安装盒接头,然后用废纸或其它柔性材料将盒填塞密实,再固定好底板并加强灯头盒固定。灯头盒必需封堵严密,以免灰浆渗透造成管路堵塞。
（3） 对于从楼地面向上层引出管路,通常在梁上方板缝位置弹线内引出,以确保在墙位置线内。注意向上部分管路不要跨越轴线而形成交叉,以兔给后续施工带来无须要麻烦。向上管路在引出位置应固定一根大于φ8钢筋,用以固定位置和保护管路不受外力损伤折断。管口必需封堵严密,能够采取专用管堵。在土建楼层放线后立即检验,对超出墙体线管路,要立即进行处理,假如是根部超出,必需进行剔凿然后重新接管,假如是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避兔管路折断或变形。
（4） 对于从顶板向下引管路,为了不给±建模板造成较大损害,并确保引出位置正确,采取临时不引下,而等到土建拆模后再向下引措施。具体做法是:在需要引下位置预埋一块200×100×100mm聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢靠紧密。等到土建拆模后安装隔墙板时,挖开聚苯板并将管路引下。既避免对模板损坏,又能够确保引下位置正确。注意管口必需封堵严密,能够采取专用管堵。
4、 安装并固定灯头盒
对圆孔板上灯头盒,从板下面安装。等全部进盒管路敷设后,能够固定灯头盒。用高强度等级水泥砂浆固定,盒口和顶板平齐,砂浆凹进顶板5～10mm方便瓦工修补。
5、 管路连接
包含管路和管路连按和管路和灯头盒连接两种情况。
（1） 管路和管路连接:使用和管路配套套管和专用粘合剂。连接前注意首先要清除被连接管端灰尘等,确保粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。涂好后平稳地插入套管中,插接要到位。必需时可用力转动套管,确保连接可靠到位。套管连接管路应保持平直。
（2） 管路和灯头盒连接:使用配套盒接头和粘合剂。首先依据灯头盒位置,截取合适长度管路,长度不够时能够连接使用。根据上面套管和管路连接措施,把盒接头一端和管路连接,把盒接头另一端插入盒内,井用配套锁母固定。
（3） 管路切断:对于直径在20mm以下管路能够使用专用剪管器(割管器)进行剪切。
注意不能使切断管日发生变形,对于直径在20mm以上管路能够使用钢锯锯断,但必需用钢锉把管日内外毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。
（4） (4)管路弯曲:对于直径在25mm以下管路,使用配套弯管弹簧,首先将和管规格相配套弯管弹簧插入需要煨弯部位,假如管路长度大于弯管弹簧长度,可用铁丝拴牢弹簧一端,拉到适宜位置,两手抓住弯管弹簧两端位置,用膝盖顶住被弯曲部位,两端用力逐步煨出所需要弯度,注意不能用力过快过猛以免管路发生变形。对于直径在32mm以上管路使用弯管弹簧会有一定困难,这时能够使用热煨法,首先将弯管弹簧插人管内,对规格较大管路,没有配套弯管弹簧时,能够把细砂灌入管内并振实,堵好两端管目,用电炉或热风机对需要弯曲部位进行均匀加热,加热到能够弯曲时,将管子一端固定在平整木板上,逐步煨出所需要弯度,然后角湿布抹擦弯曲部位使其冷却定型。严寒天气施工时能够把细砂炒热并把管路拿到室内预制。
（三） 预制楼板内焊接钢管操作工艺
1、 画定灯头盒位置
和PVC管方法相同。
2、 剔凿灯头盒洞
依据画出位置线,在预制圆孔板上剔洞,注意剔洞时绝不许可剔凿板肋或伤及钢筋,只能剔凿板洞。考虑到施工需要,通常在圆孔板上面划位置、开始剔洞,但上面洞以能容纳所敷设管路为限,不能过大,灯头盒从板下面安装。成品保护要求剔洞时绝不许可剔凿板肋或伤及钢筋。
3、 敷设管路
管路敷设在预制板上面,进灯头盒管路,从盒底面进入,和盒连接方法,见下面管和盒连接。当管路固定点间距超出1.5m时应加一个固定点,钢管可用铅丝、管卡等和预制板固定。不一样管路之间、管和盒之间必需焊跨接地线。
4、 安装并固定灯头盒
灯头盒安装应和管路敷设同时进行,为了施工方便,能够先在灯头盒棱边上焊一根跨接地线,灯头盒安装方法有两种,第一个是管和盒用锁紧螺母连接,这种方法要求管路必需先和盒连接,然后再把对应管路连接起来,在灯头盒底板上开孔,把进盒管路煨弯,套好丝扣用根母锁母和盒连接。第二种是管和盒点焊固定,在灯头盒底板上开孔,把进盒管路煨出适宜弯度截取合适长度,插入盒后在管周围点焊3～5点固定。灯头盒必需用废纸或其它柔性材料填塞密实,以兔灰浆污染。全部进盒管路敷设后,能够固定灯头盒。用高标号水泥砂浆固定,盒口和顶板平齐,砂浆凹进顶板5～10mm方便瓦工修补。
5、 管路连接
包含管路和管路连接和管路和盒连接两种情况。
（1） 管路和管路连接:管路采取套管焊接方法连接,为了确保连按质量,通常需要尤其加工定做套管,要求套管内径比所连接钢管外径大2mm,套管长度为所连接钢管外径2.2倍,连接时首先把钢管一端插入套管l/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢靠、严密、不得有夹渣、咬肉等。管路连接也能够采取丝扣、管箍连接,但必需焊跨接地线。
（2） 管路和盒连接:如前面提到,有两种连接方法,第一个是管和盒用锁紧螺母连接,注意管进盒露出锁母长度为2～3扣,第二种是管和盒点焊固定,注意管进盒长度为3～5mm。
两种方法全部必需将盒跨按地线和管路连接,并形成完整接地体。
（3） 管路切断:切断管路使用砂轮锯或钢锯,注意锯出管日应平齐、不得有斜口。锯断后应清除毛刺,尤其是管口内侧毛刺。
（4） 管路套丝:管路套丝通常使用手动套丝扳或套丝机,使用套丝机时,应注意加油润滑,使用手动套丝扳时,应注意均匀用力。管径大于32mm时,必需分三次套成,以确保丝扣完整清楚。
（5） 钢管弯曲:对管径在25mm及以下钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管一端然后扳动弯管器,逐步弯出所需要弯度。对管径在32mm以上及80mm以下钢管通常使用液压弯管器,注意选择和钢管规格相对应弯管模具,模具放好后,压动压杆或开动电动弯管器液压泵,注意观察钢管弯曲情况,达成所需要弯曲后,立即停止液压动作。弯曲半径大于钢管外径6倍,弯扁程度小于钢管外径l/10。
6、 跨接地线
对盒两端钢管必需焊接跨接地线,并和灯头盒跨接地线焊接,跨接地线焊接长度大于圆钢筋直径6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度2倍。跨按地线规格见下表:
管径
圆钢
扁铁
15～40
ф6
－
50～63
ф10
25×3
70以上
ф8×2
（25×3）×2
7、 变形缝处理
尽可能避免在顶板上做接线箱,有条件情况下尽可能地把变形缝接线箱安排在墙上,确实不能避免时,能够考虑以下做法:
在变形缝两侧各预埋一个接线箱,把变形缝两侧钢管分别用根母和锁母和各自接线箱固定,把两个接线箱做成直通式。变形缝两侧钢管及接线箱内焊接赔偿跨接地线。
8、 管路防腐
钢管内外壁必需做防腐处理,内壁防腐可采取灌防锈漆措施,做好内壁防腐钢管应注意保持通风干燥,以确保防锈漆干透。外壁防腐处理采取刷防锈漆措施,刷防锈漆前必需清除铁锈等。
五、 应注意质量问题
1、 画定灯头盒位置时,轻易出现灯位在房间内不居中质量问题,可在施工前认真审图,注意房间内是否有吊壁柜原因。
2、 固定灯头盒时电线管路内流人灰浆,造成堵管现象,可在堵盒前首先堵好管口。
3、 PVC管煨弯时出现凹扁现象,可选择配套弯管弹簧,且热煨时确保煨弯部位受热均匀。
4、 钢管煨弯时出现凹扁过大,弯曲半径不够情况,注意在使用手动弯管器时,受力点要合适移动；使用液压弯管器时,模具要配套,焊接钢管焊缝不应放在侧面；钢管直径大于80mm时,最好到专业厂家加工定做。
5、 跨接地线焊接长度不够,焊缝不饱满、出现夹渣、咬肉等质量问题,是因为操作人员责任心不强,应加强自检、互检并加强技术培训。
六、 成品保护
1、 其它工种不得敲打或弯折电线管路,管路敷设完成后,要立即套好管堵,其它工种不得随意拆除。
2、 聚苯板块固定后妻注意保护,不得损坏,其它工种不得碰撞或弯折电线管路。

专业技术责任人： 交底人： 接收人：
