施工组织设计集成系统介绍样本.doc

平面图制作

操
作
说
明

智通软件有限责任企业出品

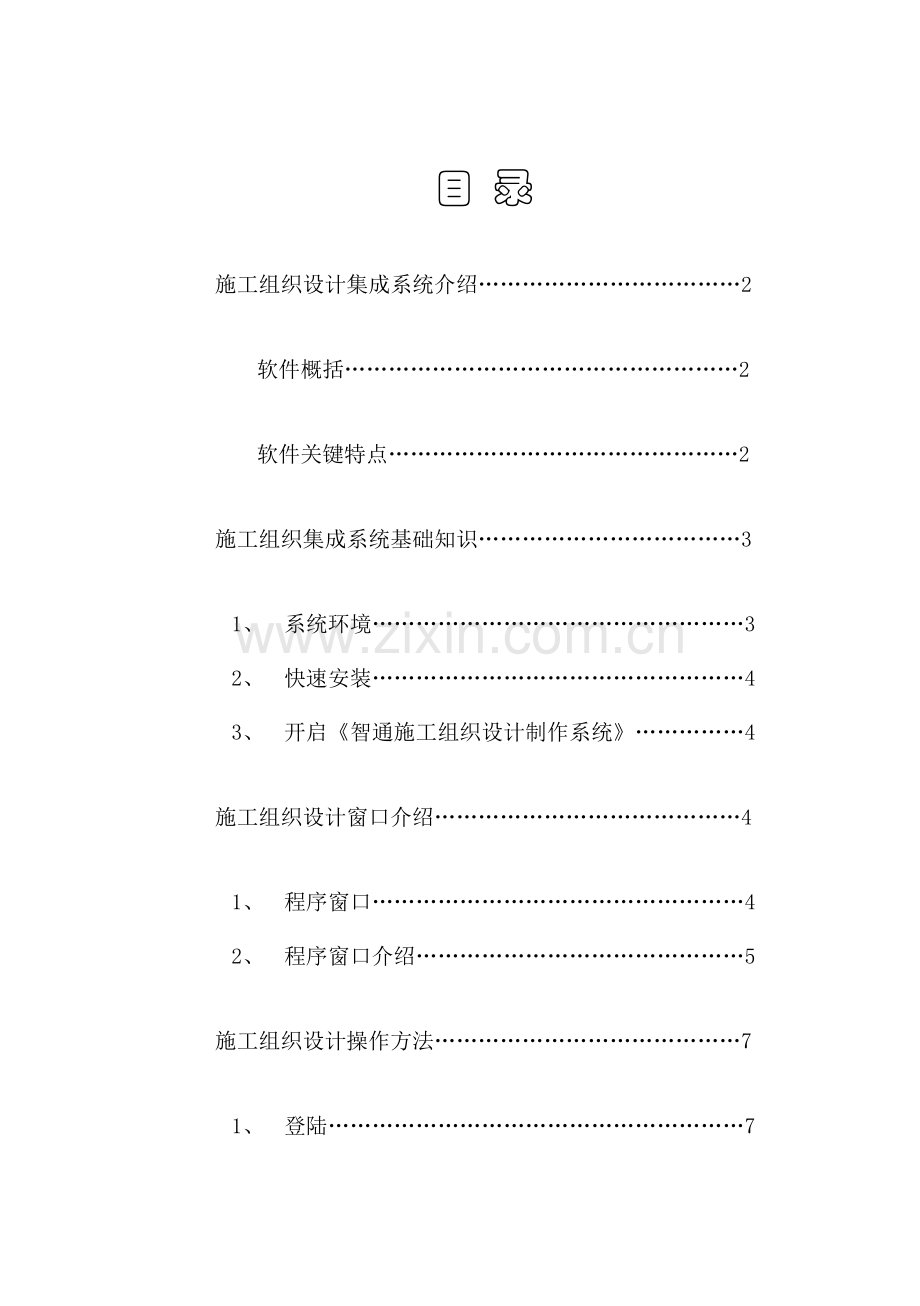

目 录
施工组织设计集成系统介绍………………………………2
软件概括………………………………………………2
软件关键特点…………………………………………2
施工组织集成系统基础知识………………………………3
1、 系统环境……………………………………………3
2、 快速安装……………………………………………4
3、 开启《智通施工组织设计制作系统》……………4
施工组织设计窗口介绍……………………………………4
1、 程序窗口……………………………………………4
2、 程序窗口介绍………………………………………5
施工组织设计操作方法……………………………………7
1、 登陆…………………………………………………7
2、 新建平面图…………………………………………8
3、 选择元件……………………………………………8
4、 编辑元件…………………………………………9
购置智通软件注意事项…………………………………12
售后服务体系……………………………………………12施工组织设计集成系统介绍
一、软件概括:
          施工平面图部署绘制软件是西安智通软件企业自主开发矢量图绘制软件，采取优异高效图形引擎、美观友好用户界面、简单便捷操作方法，降低操作人员对电脑知识要求，快速、美观出图，符合绘制施工平面部署图特点和要求，是在准备时间短而对文档要求极高投标和高水平施工组织设计中施工平面图设计理想工具。
软件关键特点：
1、丰富便捷属性设置
每个对象全部能够定义属性，且软件为对象提供了丰富属性设置，包含文本、线条、填充、阴影和其它属性。
2、通用操作方法
每个对象全部能够进行移动、编辑、复制、粘贴、缩放、组合等操作，而且软件也提供对对象操作撤销和恢复。

    3、便捷新建功效

软件提供了齐全工具条有直线、箭线等标准操作，还提供了直线字线、圆弧字线、多线、边缘线、标注、

塔吊、斜文本等专业新 建对象操作。
4、不失真无级缩放
  矢量图最大优点就是图形无级缩放，图形自由放大、缩小能够确保图形质量。
5、简单易用图层
任何对象全部是绘制在图层上，能够将已绘制好对象置于适宜图层，并依据需要设置它们状态为隐藏、可编辑、只显示等。这对于绘制复杂平面图来说是很实用功效。
6、Visio样式图库操作
   软件采取Visio样式图库，经过鼠标拖拽进行使用和维护，大大提升了图库元素使用效率和图库维护便捷。软件提供了建筑企业使用图元库(依据国家规范)有地形地貌、动力设施、堆场、交通设施、控制点、施工机械和其它。使用它们能够大大减轻工作量。
7、方便调整和打印功效
使用平面图绘制系统意义：《智通平面图绘制系统》是计算机信息技术应用于工程实践结果，作为优异生产力标志，软件技术替换手工劳动和有规律性脑力劳动已是社会发展趋势。在各行业软件日渐深入应用情况下，标书制作系统软件能够简化或替换大量文档编辑、整理等手工劳动，从而根当地改变了行业传统工作方法。

施工组织设计集成系统基础知识

二、基础知识:
1、系统环境：
    ◎首先，检验您主机：最少应该是 586 机型，VGA显示器，Microsoft兼容鼠标，32Mb内存，8倍速光驱以上，《标书制作系统》最小化安装需要硬盘80Mb空间。若要打印标书，需配打印机。
    ◎《智通平面图制作系统》能运行在简体汉字版Windows 95/98/NT// ME和最新Windows XP等多个操作系统环境中，同时插件需要安装Office97以上版本。不能运行在Dos/ Windows 3.x 环境下。请检验您Windows系统是否符合要求。
2、快速安装：
    ◎进入Windows系统后，将《智通施工组织设计制作系统》安装光盘放入光驱，《智通施工组织设计制作系统》安装程序会自动运行。
    ◎点击《智通施工组织设计制作系统》进入软件安装界面，依据安装程序提醒逐步完成《智通施工组织设计制作系统》安装过程。
    ◎安装完成后，请将《智通施工组织设计制作系统》安装盘妥善放好，以备后用。《智通施工组织设计制作系统》本身运行不需要安装盘。
3、开启《智通施工组织设计制作系统》:
   ◎双击桌面上《平面图制作系统[Ver5.0]》图标，这么程序便开始开启并运行了。
   ◎ 点击“开始\程序\智通软件”程序组，选择《平面图制作系统[Ver5.0]》， 这 样程序便像双击了桌面上《平面图制作系统[Ver5.0]》图标一样开始开启运行.

施工组织设计窗口介绍

二、窗口介绍
§1.1程序窗口:
               图形元件区：显示系统所自带图形元件.
用户作业区：时时显示用户画图所看到效果,所见即所得.
图形属性区：用户能够对所选择图形元件进行属性设置.
§2.1程序窗口介绍
《智通平面图制作系统》后，进入系统程序窗口,程序窗口由下列内容组成：标题栏、菜单栏、工具栏、元件区、属性栏。
§2.1.1标题栏
　　标题栏(以下图)在窗口最顶端，用于显示软件名称及版本、目前管理工程名称等信息。
在标题栏右端分别设有[最小化]、[还原]、[最大化]、[关闭]等命令按钮。用鼠标右键点击标题栏或用鼠标左键点击标题栏左侧控制菜单图标会弹出一个下拉菜单，其内容包含[最小化]、[还原]、[最大化]、[关闭]等命令和栏题栏右端按钮相对应。
§ 2.2.2菜单栏
　　菜单是可供使用者选择命令项目表，菜单栏在标题栏下面，只有系统程序窗口才拥有。使用者经过不一样菜单命令，进行软件各项操作。菜单栏上菜单称为主菜单，由下列项目组成：【文件(F)】、【编辑(E)】、【视图（V）】、【帮助(H)】、菜单名下方全部可拉出一个下拉菜单(未被激活前处于关闭状态)，这些命令称之为菜单命令，用这些命令能够完成多种操作。§ 2.2.2工具栏
工具栏在菜单栏下面。是由部分图标按钮组织在一起，每个按钮和一项常见功效相对应。在软件中称之为系统快捷按钮,图:
在此我们把光标放到对应位置,系统会自动弹出多个按扭命令.常见命令以下:
左移:可能对所选元件进行向左微小移动.
右移:可能对所选元件进行向可微小移动.
上移:可能对所选元件进行向上微小移动.
下移:可能对所选元件进行向下微小移动.
自由旋转:能够对所选元件进行任意角度旋转.
置于顶层;底层;上层;下层: 能够设置元件重合显示位置.
组合;当有多个元件需要组合在一起时,我们先选中元件,在点该按扭即可.
拆分:当有组合多个元件分开时,我们先选中元件,在点该按扭即可

施工组织设计操作方法
四、操作方法
1、 登陆
开启《智通平面图制作系统》后，本软件会弹出智通平面图绘制系统界面。
2、 新建平面图
开启《智通标书制作系统》后，点击工具栏上[文件]下[新建]按扭，系统将提醒新建标书名称。
我们能够选择“新建平面图”建立一个空文件，点确定后输入标书文件名字点击[保留]即可建立完成；也能够选择在“已经有平面图基础上重新加以修改”，选择此项后点[确定]会出现以下窗口，我们能够点击按钮，打开一个已经有平面图文件，再点击原来已经有平面图名字即可，以下图：
3、选择元件
  保留好平面图名字后，从系统左边图形元件区选择所需元件，系统会自动出现以下窗口：

4、编辑元件
  选择好元件后，我们能够对所选择元件属性进行编辑，比如透明度处理，放大和缩小，重合效果，线宽和颜色等等。以下图：
当我们需要把一个或多个元件组合起来，而且期望以后假如修改话，组合元件不动，我们能够对这些元件进行组合，并加锁， 以下图：

在有些工程中，用到图形可能会存在这么情况，就是会有一定偏向，这时候我们就需要偏转，我们能够选择按扭，对元件进行360度偏转。当需要微调时，我们软件提供了左右上下移动，图：，另外我们软件还提供了无限次撤消和恢复功效。我们软件元件里还提供了水电，线段长度标注线等，在此不能一一介绍。
最终假如整个平面图元件已编辑完，我们要对我们图形元件加以说明，而且对该工程进行一定备注，我们能够从图形元件区里选择“工程图脚注”，里面提供了多个式样，我们选择其中一个，以下图：

平面部署图做完后，我们能够直接打印，还能够保留为图片形式
多个输出方法，能够满足不一样用户需求。
购置智通软件注意事项
尊敬用户：
假如您决定购置我们软件，请先打电话向智通企业咨询，确定销售人员是否是智通企业销售人员或是智通企业授权代理商。经智通企业确定后方可购置。以防治上非法盗版者当。
购置时请您务必向销售人员索要用户授权书，认真填写授权书中全部内容，将下联寄回本企业，本企业将登记到用户数据库中，并依据授权书向你提供培训、软件优惠升级及其它服务。没有授权书用户，本企业将拒绝提供服务。
售后服务体系
服务宗旨：服务是产品生存源泉
服务标准：优质、完善、细致、快捷
服务内容：1．安装、调试、培训
2．软件维护、版本升级、软件修改、更换
3．软件应用咨询服务
一、软件安装调试
1、智通企业为您无偿安装预算软件，确保正常运行。
2、在安装过程中未经用户同意绝不破坏其它文件。
二、软件培训
培训内容：工程资料管理软件应用
培训方法：1、企业培训：依据用户要求，安排通知用户在合适时间到智通企业进行软件培训。
2、上门培训：由企业派出培训人员。用户自行安排设备、场地、人员及其它事项，企业不负担费用，西安市 区以外用户需用户负责智通企业培训人员车旅费。
3、因为人员变动要求培训在协议期内只无偿培训一人。
三、软件维护
1、 因软件质量问题造成错误或不能正常运行，无偿进行维护。当地有本企业设置机构48小时处理。
2、 因系统环境、病毒、计算机软件系统造成数据丢失、错误、报表混乱带来维护工作。
3、 3、计算机网络或硬件问题造成计算机不能正常运行带来维护工作。
4、因为对软件应用还不清楚或误操作带来维护工作。
四、版本升级
1、用户在购置软件1年内，升级时收取（新版光盘、说明书） 工本费20元。
2、用户加密锁损坏，经智通企业检测属实后，更换加密锁成本费为200元。
3、用户在购置软件1年后，升级时升级费为用户软件购置价格10%。
4、用户购置软件中所含定额更新，收取光盘工本费20元更换新定额。
5、用户需增加定额库，按定额报价收费。
6、对企业新推出专用软件不属升级范围。
五、软件更换和保修
1、软件包含：软盘、加密锁、说明书、用户卡。
     2、在购得后发觉，有损伤、缺页、加密锁不配套或再正常使用时发生损坏，致使软件无法运行十二个月内保修更换，十二个月后收工本费。
3、如属人为损伤、破坏企业不予更换。如需收工本费。
六、软件应用咨询
       1、企业在工作时间内解答和软件相关任何问题，确保做到细致、正确、高效。
    2、企业定时提供用户应用经验、心得、应用技巧等相关交流。
      3、咨询方法：企业上门服务、用户上门服务、电话、信函服务。
　 西安智通软件有限责任企业
联络地址：西安市长安中路111号嘉汇大厦14层
