施 工 组 织 设 计
一、工程概况
1、工程综合说明
宜昌联邦电缆电缆生产基地项目立塔车间，在宜昌市猇亭区共联村，地下二层、地上二十三层，建筑面积约23000m2，由山东省机械设计研究院设计。
2、工程建筑结构概况
电缆立塔平面轴线尺寸36.0×30.0m，地下两层、地上23层。
129.0M（19层）以下平面部署图：

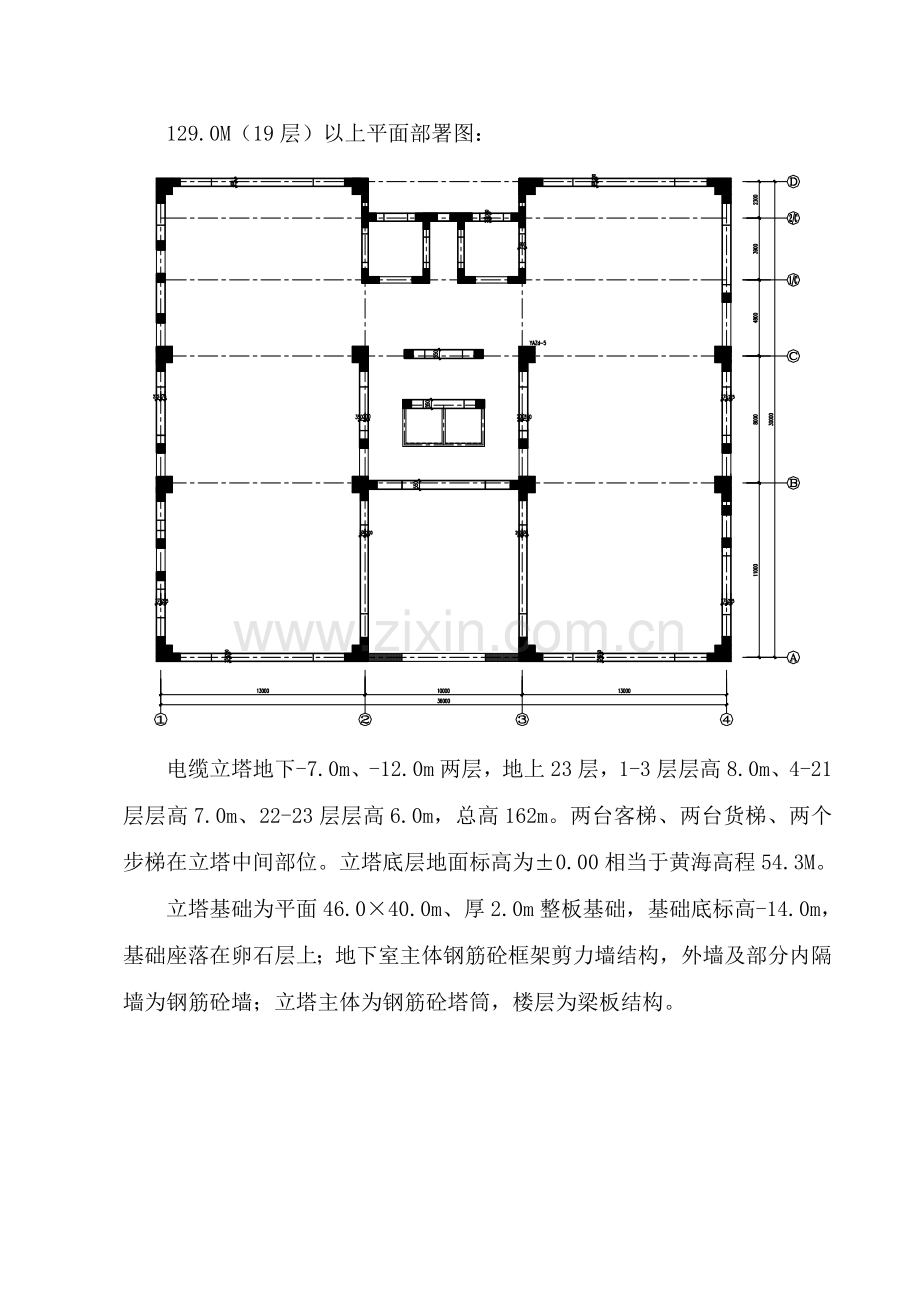

129.0M（19层）以上平面部署图：

电缆立塔地下-7.0m、-12.0m两层，地上23层，1-3层层高8.0m、4-21层层高7.0m、22-23层层高6.0m，总高162m。两台客梯、两台货梯、两个步梯在立塔中间部位。立塔底层地面标高为±0.00相当于黄海高程54.3M。
立塔基础为平面46.0×40.0m、厚2.0m整板基础，基础底标高-14.0m，基础座落在卵石层上；地下室主体钢筋砼框架剪力墙结构，外墙及部分内隔墙为钢筋砼墙；立塔主体为钢筋砼塔筒，楼层为梁板结构。

二、编制依据
1.图纸：立式交联电缆车间G-01～G-32.技术规范，引用标准
《现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构》（03G101-1）
《筏形基础、基础梁》（04G101-3）
《现浇混凝土楼面和屋面板》（04G101-4）
《地下建筑防水结构》（02J301）
《混凝土结构工程施工及验收规范》（G50204-）
《地基和基础工程施工及验收规范》（GB50202-）
《建设安全健康和环境管理工作要求》
3.参考资料
《建筑施工计算手册》—中国建筑工业出版社
《建筑施工手册》（缩印本）—中国建筑工业出版社
4.地质勘查汇报
三、工程施工总目标
1、工程质量目标
工程质量目标：确保优良。
为了实现质量管理目标，依据评定标准要求，将相关指标分解以指导施工实践中质量控制，以验收批、分项工程保分部工程，以分部工程保单位工程，确保优良工程。
2、工期目标
我方充足考虑本工程施工时经历冬期、雨季、春节施工特点，将采取多种有效方法，承诺将在投标工期内按时按质完成工程各项目施工。
工程实施中集中技术力量、配足施工机具、劳动力、周转材料，科学合理安排施工，充足调动施工人员劳动主动原因，并采取对应经济激励方法，确保在投标总工期内完成整个工程施工任务。
3、安全目标
安全生产，杜绝人员伤亡、火灾及重大设备事故，轻伤事故频率小于2‰，工程施工创安全标准化工地。
4、文明施工目标
本工程要立足于保质量、保安全，着眼于抢工期，科学文明施工，现场按市标化现场管理要求严格管理，创文明施工标准化工地。

四、施工组织管理
1、施工组织管理系统
1.1本工程实施项目法施工,由企业法人代表委托有着丰富施工经验项目经理组建工程施工项目部，全权负责本工程项目标全部施工和经济等活动。
1.2项目部设项目经理、项目工程师、施工员、各专业工长、质检员、安全员、材料员、核实员，试验工程师等专职管理人员，分工负责专题工程管理工作。
项目部项目经理及管理人员(包含项目工程师、施工员、各专业工长、质检员、安全员等)为常驻现场，确保项目得到管理落实。
1.3工程项目部施工组织管理网络
企业总经理

各职能科室

项目经理

技术责任人

施工员

质检员

安全员

资料员

预算员

材料员

保管员

会计员

木工班组

钢筋工
班

砼工班组

瓦工班组

装饰施工

水电安装

机电后勤
项目部管理人员配置已到位见下一览表：
姓 名
项目职务
职称
杨 俊
项目经理
工程师
王正龙
生产责任人
工程师
孟召来
技术责任人
工程师
吴培
施工员
施工员
岑伟
施工员
施工员
邵华海、胡学军
木工工长
技师
陈东升
钢筋工工长
技师
孙荣贵
质量员
技师
潘来新
材料员
技师
睢云才
安全员
技师
凡参与本工程施工管理人员均在企业内选派，凡参与工程施工操作班组人员，由企业基层范围内选拔，经过实际操作考评，确保整体素质好基础队伍进场施工。
项目决议层：由项目经理、项目副经理组成项目经理部，对工程实施计划、组织协调控制监督和指挥职能，并对企业全方位负责。
项目管理层：在项目经理领导下，由工程技术、质量、安全、材料、机管、后勤生活等各职能部门所组成，对安全、质量、工期进行全方面全过程组织管理和协调控制。
项目作业层：由含有一定操作技能和操作经验工人组成，在项目部管理人员领导指导下，以承包协议形式明确责任目标和义务，保质量、保安全完成项目部下达任务。
建立项目部工作制度：
1)依据ISO 9001国际标准，对全部和质量相关管理、实施和检验岗位，委派经过培训含有上岗资格人员。
2）项目例会
经过每七天例会，处理现场实际问题，落实业主各项要求，提出具体方法和目标。
3）项目部责职
全方面落实“项目指挥部”制订各项计划。
组织、指导各专业工种施工。
对项目实施技术交底、质量检验、安全方法、进度计划、项目成本等全方面负责。
2、施工布署
2.1.总体标准
工程本着先地下后地上,先主体后装修,先土建后安装三先三后标准,投入充足劳动力、机具设备灵活安排各分项工程组织施工。
2.2.工程特点
本工程特点为地下为两层地下室，采取天然地基，基坑底标高-14.00M、地下室基础为2.0m厚整板基础；主体为框架剪力墙结构、平面改变不大；单层面积不大，每层面积约900m2；层数多，地下2层、地上23层；建筑高度高，总高162m；层高较高，层高8m、7m、6m。
工程质量要求高；施工工期紧，施工期间经历雨季、夏季、冬期施工等特点，工程时施工紧抓关键(工程)线路，采取科学优异施工方法，合理工期质量确保方法，投入充足劳动力、施工机具、周转架设材料组织平行流水作业，保质保量地完成该工程。
2.3.施工总体安排
两层地下室采取翻模施工，地下室基坑采取放坡大开挖，基坑采取多级放坡；基坑施工期间为枯水期，但地下水丰富，基坑排水考虑井点降水。
上部23层剪力墙结构采取“滑一浇一”，墙、柱采取滑模施工（19层以上二次组装），楼层梁板采取翻模浇筑。
工程所用钢筋考虑现场加工场集中加工后运输至作业部位安装；木构件、木模板现场加工场制作加工；砼关键采取商品砼、泵送砼，零星砼现场搅拌。
五、施工准备工作及各项资源计划
1、施工准备
1.1.技术准备
(1)学习和审查施工图纸，进行施工图会审。
(2)编制施工图预算、项目施工成本预算。
(3)编制施工组织设计，工程质量计划,提出进度、劳力、机具、材料计划。
(4)下达作业指导书和安全、技术交底单,由施工员向工长、工长向班组进行逐层交底。
(5)编制特殊、关键部位施工方法，提出质量通病防治方法。
1.2物资材料准备
(1)大宗建材采购、送检选择、订货。
(2)提出构配件加工及进场计划，成品、半成品采购进场计划。
(3)三材进场及现场检验复试。
(4)机具设备、周材材料数量、规格确实定。
1.3劳动组织准备
(1)建立项目领导机构，调配施工队组。
(2)组织施工人员进场。
(3)做好进场人员中质量、安全、特殊作业人员岗前教育培训工作。
1.4施工现场准备
(1)进行工程定位放线，建立施工用建筑轴线及高程引测控制点。
(2)做好施工现场施工用水、施工用电、道路、堆场、通讯、排水、场地平整工作，并按消防要求，设置消防器具。
(3)搭设办公用房、会议用房、工具房、库房等临建设施。
(4)组织各项材料进场并做好材料试验。
2、施工现场总平面部署
2.1施工现场相当开阔，现场关键部署钢筋加工、木构件制作场地、零星砼搅拌场地、周转材料及构件堆场；办公用房、库房等。职员食、宿场外处理。
2.2水、电管线由建设单位现场配电房和提供主管进水口接出，依据现场机械部署情况将线路分为架空及地下埋设两种方法进行现场敷设。
施工用电按500KW考虑，施工用水按管径80自来水两处考虑。
现场配置一台100kW柴油发电机，设一只10m3砖砌蓄水池蓄水备用，不因停电、停水而停工。
2.3施工现场部署详见施工现场总平面部署图。
3、施工机具及劳动力投入
序号
机械名称
型号
规格
数量
国别
产地
制造
年份
额定功率 KW/台
生产能力
1
塔吊
QT60
1
江蔍

45

2
砼输送泵
HBT90
1
湖北

55

3
汽车泵
TBH120
1
上海

4
砼搅拌机
JZ350
1
江阴

7.5

5
砂浆搅拌机
JH-200
2
江阴

3.5

6
插入震动器
HZ-50A
20
南京

1.1

7
平板震动器
PZ-50
2
南京

0.5

8
木工车床

2
南京

7.5

9
钢筋碰焊机
UN1-150
1
江阴

100

10
钢筋切割机
QJ40-1
1
南京

5.5

11
钢筋成型机
GJ7-40
1
南京

2.8

12
交流电焊机
BX1-400
2
上海

24

13
交流电焊机
BX1-500
2
上海

14
电渣焊机
JSD-600
2
上海

45

15
氧炔割炬

2
上海

16
砂轮切割机

4
南京

1.5

17
挖掘机
EX-200
2
济南

18
自卸汽车
8T
8
长春

19
千斤顶
6T
200
江全部

20
液压控制台
72型
1
江全部

21
滑模装置

1
自制

22
水泵

20
南京

2.8

23
面砖切割机

2
南京

0.5

24
照明镝灯
3.5KW
2
南京

3.5

25
碘钨灯
1KW
20
南京

1.0

26
柴油发电机
100KW
1
上海

4、劳动力投入计划
工种
施工阶段
基础施工
主体施工
装修
完工了尾
普工
20
20
20
10
木工
40
40
30
20
钢筋工
30
30
20
10
砼工
20
20
20
10
瓦工
20
20
60
20
水电
10
10
20
10
防水油漆

10
10
机修机操
10
10
10
10
累计
150
150
190
110
5、检验和试验设备
5.1测量仪器
序号
机械名称
型号规格
数 量
1
全站仪
苏光
1
2
经纬仪
苏光J2
1
3
水准仪
国光S3
2
4
水准仪
苏光S2
1
5.2检验器材
现场每个质量检验员均配置一套检验器具，包含靠尺、百格尺、塞尺、线垂、角尺等。
现场配置混凝土坍落度测试器，用以监控混凝土坍落度损失值。

6、计划投入周转架设材材料
(1)钢模板 5000m2
(2)胶合板 15000m2
(3)木 材 600m3
(4)钢 管 800t
(4)扣 件 25万只
(5)脚手板 600m
(6)竹笆片 10000m2
(7)安全网 10000m2
六、工程测量和沉降观察
1、测量放线
1.1.依据设计总平面图(或业主)及计划部门提供控制点和计划红线建筑，按施工图将建筑物结构主轴线引到四面龙门板上，并埋设控制桩并浇砼保护。做好施工高程、沉降观察控制水准点，控制测量采取全站仪。
在土方开挖前，要进行定位轴线测量，主控制线交点，直角及边长。在其偏差小于测角±20"，边长相对误差1/10000时，将各标志桩定位牢靠。
1.2.施工时用经纬仪将地面控制轴线引到基础上，作为楼层轴线引测依据，楼层轴线采取经纬仪外投引测。
1.3.楼层标高控制，在房屋四面设四个固定标高点，楼层标高用钢尺直接丈量到楼层。
2、垂直度控制
2.1.建筑物垂直度关键在于竖向校点正确性及其砖砌体垂直度，轴线位置测量精度。
2.2.楼层轴线将基础上四角用红漆，标准纵横向轴线位置用经纬仪引测到楼层上，经纬仪引测，并在楼面上用钢尺复核，然后用墨线弹出每道轴线，并复核。
3、标高控制
标高水平线由楼梯间向上引，每层楼板或墙身完成后将标高点引至室内砖墙上，在砖墙上测设一条+1.00m(或+0.500m)标高线，并弹出墨线，作为地面或室内装修依据。
4、沉降观察
4.1.在外墙+0.500m标高处设置沉降观察点(四角及中部每隔20米左右)，设置角钢观察点。
4.2观察精度为Ⅱ级水准测量,每次均采取环形闭正当观察.视线长度20-30m,视线高度大于0.3米.
4.3沉降观察固定测量器具，固定人员，观察前校核仪器，前后跨距等长或固定设站位置不变，做好统计，保留观察资料。
5、熟悉图纸：.
组织学习、熟悉施工图纸、领会设计意图，做好图纸会审准备工作。
6、分级技术交底
对施技人员和操作工人组织培训学习，进行分级交底。
7、编制进度实施计划：
编制施工进度控制实施细则，分解工程进度控制目标，提供其它协同施工单位进退场计划，明确各自责职，确保工期。
8、细化质量控制点和目标：
编制工程质量实施细则，确定质量控制点，分解施工质量目标，建立施工质量确保体系，对特殊部位、关健工序等编制作业指导书。
9、编制施工成本控制细则：
编制施工成本控制实施细则，分解施工成本控制目标，建立施工成本信息、监控体系，编制材料、设备进货计划，落实供材货源，提供甲供材料、设备供给计划。

七、关键施工机械选择
1、垂直运输
立塔设置一台QTZ60.R45塔吊；
2、砼、砂浆搅拌、输送
砼关键采取商品砼、泵送砼，零星砼现场搅拌；砂浆现场搅拌，设置2台砂浆搅拌机。
3、其它
钢筋、木构件现场设置加工场加工，配置对应施工机具。
八、关键工程施工方法
（一）基坑工程
在进行深基坑开挖时，经过地址勘察汇报提供土质和水文情况从场区地层结构看，地下土方层分布为①粉质粘土，厚7.9m ②粉土，厚约2.2 m层卵石层；其地下水位受长江影响在黄海43.97m～38.67m标高。施工期间基础属于枯水期，周围无高大建筑物，土方挖时利于自然放坡，所以土方开挖关键采取1:1坡度自然放坡，无需支护桩围护，施工方法以下：
1) 据施工机械施工需要（挖机一次开挖深度小于4米），兼顾边坡土方开挖后稳定性需要和开挖深度-14米，土方开挖时分四层进行，每次开挖3.5m深，每层做一个2m宽护坡平台。基坑开挖采取挖机机械开挖， 2台挖掘机同时作业，挖出土方外运。
2) 因为业主指定弃土场地在建筑西侧，在进入-3.5米以下挖土方时，在坑西侧放坡做临时道路用于车辆运土上下，每次开挖以道路为准，由远至近分层逐步开挖。
3) 开挖时每层放坡系数1：1，开挖完成在坡面和平台上覆盖孰料彩布，预防雨水冲刷造成土方坍塌。并在彩布上打木质土钉，拉紧固绳或铅丝，预防彩布被风吹翻。
4) 对于层粉土层和卵石层因为其粘结性能较差，易在雨水和其它外界扰动下塌方，在其开挖后，在彩条布覆盖结束后，在每层坡脚位置覆压蛇皮袋或草包灌沙袋。
5) 因为地质汇报显示基坑开挖后地下水位标高高于坑底标高，意味这最终一层卵石层必需在降水后方能进行开挖，不然无法使用常规开挖机配合自卸车进行作业。同时，因井点降水水管也无法经过卵石层进入地下，所以开挖方案我方初步采取在基础周围部署深积水井抽水方案，机械成井，井位置按在-14.0米基坑底沿周长设置,井内置100潜水泵。(具体方案另定)
6) 在基坑顶四面设置截水沟，预防地表水进入基坑；同时设置防护栏杆 ,坑底-14.0米周围同时设置200×300明排水沟.汇入降水井内
7) 机械开挖至靠近坑底设计标高时，预留0.2-0.4厚土层,由人工清底至设计标高，以预防超挖及地基扰动。
8) 人工清底时，将严防超挖，如发生局部超挖，将用和基土相同土料填补，并整至要求密实度，在关键部位超挖时将用低强度等级砼填补，并应取得设计院或建设甲方同意。
9) 开挖过程中，将派专员指挥土方机械，以确保开挖大小及位置正确性，机械施工区域配合机械作业清底，平地，修坡人员应在机械回转半径以外工作，并严禁闲杂人员进入。
10) 基坑开挖时，基坑边缘2.0米范围内严禁堆放土方和建筑材料，不得移动大型施工机械，预防压塌基坑边坡。
11) 基坑开挖至基底标高后，由业主（或工程监理）会同设计单位核查基底土质是否符合要求，并作出隐蔽工程统计
（二）地下室工程施工
1、地下室工程总体安排
1.1本工程地下室为两层，基础为地下室底板整板基础；地下室为柱、梁、板及剪力墙结构。
1.2地下室施工次序：基坑开挖、垫层→地下室底板→地下室墙板(柱)→地下室顶板→地下室防水→回填土。
1.3本工程地下室拟采取翻模施工。
地下室总体施工次序：二层地下室→一层地下室。
二层地下室施工次序：基坑工程→垫层→基础、底板防水→地下室基础→地下室柱、墙→地下室顶板→养护、验收→地下室外防水→回填。留设两条水平施工缝，设置在底板以上500mm、顶板梁以下50mm处。
一层地下室施工次序：地下室柱、墙→地下室顶板→养护、验收→地下室外防水→回填。留设两条水平施工缝，设置在一层顶板以上500mm、一层顶板梁以下50mm处。
2、垫层
经过地基验收后立即进行砼垫层施工，垫层浇筑前，纵横间隔3m用细石砼做塌饼方便正确控制标高。
垫层砼要求振捣密实、标高正确、表面平整。
3、地下室结构施工
3.1模板工程
3.1.1模板选择及要求
（1）模板选择
模板优化对于提升工程质量，加紧施工进度，提升劳动生产率和实现文明施工，全部含有重大意义。
工程除地下室底板上地坑等部位采取砖胎模外，其它全部地下室模板均采取自制木框胶合板模板，加固支撑系统采取φ48×3.5m钢管、扣件搭设,用止水对拉螺栓控制内外模固定。
（2）模板基础要求
模板要含有足够强度、刚度和稳定性，能可靠地承受新浇砼重量和侧压力，和在施工过程中所产生荷载。
确保工程结构和构件各部分形成尺寸和相互位置正确。
模板接缝应严密，不得漏浆。
3.1.2地下室模板施工
（1）基础模板
模板施工：筏板基础模板仅在周围设置，高2米。采取复合木模板，木模板拼缝处须加海绵压条并用透明胶布密封，使其不漏浆、不渗水、不透气。
因为基础垫层面积较大，砼浇筑后垫层面可能存在高低情况。所以在模板下端通长铺设一根5*10CM小方木，用水平仪找平调正，确保安装好模板上口能在同一标高上。
模板固定采取外支内拉方法，内拉螺栓用φ12 钢筋，间距小于外排桩距，里端焊于基础钢筋上，外端用螺栓固定于模板立管上。外支使用脚手钢管，一端和模板立管用卡具连接牢靠，另一端顶在垫板上，垫板下土应预先砸实，用钢管连接，避免滑动。
基础钢筋绑扎结束后，进行模板最终校正，并焊接模板内上、中、下三道拉杆。
（2）地下室墙板模板
地下室柱、墙板施工结合梁板顶盖模板施工，首先按柱断面尺寸弹好边线及控制线，按700×700间距搭设Ф48×3.5钢管满堂承重支模架，首步架1.5m高，横杆步距1.5m，设对应扫地杆一道离地200高。
模板采取定型自制木框胶合板模板(18厚胶合板加钉50×100木楞框，表面刷树脂脱模剂)，木楞间距为350；内外侧双排脚手架支撑，使用φ12穿墙螺杆作为模板拉结，穿墙螺杆中央设三道止水片，螺杆水平间距为350，垂直间距为500。
墙模板安装前先将内侧模板固定，板缝贴胶带纸、表面平整，板缝严密，放好予埋件和螺栓，外墙螺栓必需加止水环；然后安装另一侧模板，要求模板拼缝严密，表面用砂轮磨平，达成清水砼模板要求；校正后用钢管支撑将两侧模顶牢定位。
墙板固定采取满堂承重支模架结合模板用穿墙螺栓和主次龙骨相连，350×500双向部署，用Φ4.8×3.5钢管作主、次龙骨。
地下室墙板模板详图：

（3）柱模板
柱采取自制订型木胶合板模板，顶板采取18mm厚度胶合板模板体系，柱侧模设500×100mm木方站料(竖向龙骨)，采取钢管井式柱箍加固和满堂架连成整体。柱模采取木框胶合板模板，胶合板厚18mm，用Ф48×3.5钢管作次龙骨，间距120mm，用2根Ф48×3.5钢管加φ16对拉螺杆形成柱箍，柱箍间距500，距底板以上300开始设置，用定型三管卡连接。
（4）顶板模板
按设计标高调整支柱排架标高，然后安装梁底模板并拉线找平，当梁跨度≥4m时，梁度跨中位置应按设计要求起拱。主次梁要按时先主梁起拱，最终依据黑线安装侧模板，压脚板，斜撑。
依据模板排列图架设支柱排架和龙骨(5×10木方立摆，间隔小于500)，经过调整支柱排架，高度，先将大龙骨调平，再设小龙骨，然后铺设模板，模板铺设能够从四面铺起，在中间收口。
支撑模板满堂脚手架立杆间距为700，水平杆步距小于1600。主龙骨下钢管和立杆连接点采取双扣件加固，剪刀撑按工艺标准搭设。
（5）模板拆除
模板拆除遵照先支后拆，后支先拆，先非承重部分，后承重部分，严禁用大锤和撬棍硬板硬撬，具体拆模时间必需在砼人员签发拆除令后，方可拆除，本工程地下室墙板拆模时间在砼浇后不得少于4d，承重结构拆模时间参见GB50204-中相关要求。
3.2钢筋工程
3.2.1钢筋制作
钢筋制作前由项目部翻样员依据施工图及施工规范《GB50204-》要求，翻出样单。
加工操作人员必需按样单下料，下料长度必需正确，不得长短不一，长度误差控制在10mm内。
在弯曲时要确保其弯曲直径，以预防钢筋产生横向裂缝I级钢弯曲直径D大于钢筋直径2.5倍，II级钢筋大于钢筋直径4倍。
钢筋闪光对焊加工，钢筋加工接头采取闪光对焊接头。
（1）对焊注意事项
对焊前应清除钢筋端头约150mm范围内铁锈、污泥等，以免在夹具和钢筋间因接触不良而引发“打火”。另外，钢筋端头有弯曲，应予调直或切除。
当调换焊工或更换焊接钢筋规格和品种时，应先制作对焊试件进行冷弯试验。合格后，才能成批焊接。
焊接参数应依据钢种特征、实际电压、焊机性能等具体情况由操作人员自行修正。
焊接完成后，应待接头处由白红色变为黑红色才能松开夹具，平衡取出钢筋，以免引发弯曲。
（2）取样数量
从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验。在同班内，由同一焊工，按同一焊接参数完成200个同类型接头作为一批。
（3）外观检验
接头处不得有横向裂纹，和电板接触处不得有显著烧伤，接头处弯折，不得大于4度，接头处钢筋轴线偏移，不得大于0.1倍钢筋直径，同时不得大于2mm。
3.2.2钢筋绑扎
绑扎前，依据施工图和样单，对钢筋进行认真检验，搞清构件各部位钢筋规格、数量和形状。
铺设底板钢筋网前，认真清理基坑、集水井内及底板垫层上可能存在杂物，并在底板垫层上弹好控制墨线，分层排布钢筋，底板钢筋网必需全部满扎，不得跳花漏扎。
底板钢筋绑扎次序：坑底钢筋→底板下层筋→底板上层筋→墙板插筋。
墙板插筋依据墙板厚度及配筋不一样分段绑扎，按图纸要求绑设水平筋及拉钩，同时错开绑扎接头位置，搭接长度≥L1E=35d，柱，梁，墙钢筋绑扎结束后立即复测轴线、标高，立即纠偏，并用钢管支撑临时固定。
地下结构直径大于20mm竖向钢筋接头采取电渣压力焊连接接头。柱子钢筋接头位置相互错开，同一截面接头面积不超出50%，而且接头不能设置在箍筋加密区，接头位置箍筋加密。
下层柱竖向钢筋露出楼面部分，用2～3个柱箍固定，预防浇筑砼柱筋偏移。
墙板、顶板钢筋接头采取绑扎接头，每个接头绑扎点不少于三点，墙板钢筋绑扎时应认清不一样区段钢筋直径，间距，内外排钢筋之间设8拉钩500×500，以确保钢筋骨架整体性。顶板上层钢筋位置应确保正确，设定尺钢筋撑脚和上下层钢筋点焊@1000×1000。
钢筋采取绑扎接头时，接头必需错开部署。从任一绑扎接头中心至搭接长度L1.3倍范围内截面面积百分率，应符合以下要求：第一，受拉区不得超出25%；第二，受压区不得超出50%。
地下结构底板双层钢筋之间按每平方米设Φ22钢筋撑脚一只，其直径大于底板主筋，墙板双层钢筋之间应每平方米设拉钩一只，以确保底板和墙板双层钢筋位置正确。
3.3混凝土工程
3.3.1底板砼施工
底板砼采取商品砼、泵送浇筑。
待工程钢筋、模板部分验收符合要求后进行砼浇筑。砼浇筑前把基层清扫洁净，浇水湿润。
砼采取商品砼，泵送浇筑，砼原材料必需符合GB50204-要求质量标准，其中水符合饮水标准，普硅或硅酸盐水泥符合GB175-99、粗骨料符合JGJ53-92、砂符合JGJ52-92标准。砼采取防水砼，防水等级S8，掺用AEA或HEA外加剂。
工程所用砼配合比有当地检测中心依据使用水泥、黄砂、石子等原材料试配确定。水灰比控制在0.55～0.60，塌落度控制在100～120mm。
商品砼由供给商提供质量证实(试压汇报)进场时现场抽检并校核砼塌落度。
浇筑方法：
地下室底板砼分区浇筑，每个区一次性连续浇筑、一气呵成，以横向1.5-2.0m宽度后退进行，往返进行。墙壁高出底板部位，和底板吊模同时施工，不得产生水平冷缝。砼在初凝前，用木蟹抹平打毛，砼收水后，用铁滚压实，并再抹一次。
振动设备采取插入式振动棒，砼浇筑时每个工作面配置4台振动棒(不包含备用)，顺浇筑方向移动，振捣时要做到“快插慢拨”振动棒要和砼流淌面垂直，插点要均匀排列，采取“行列式”秩序移动。每次移动位置距离不能大于450mm～600mm。振捣时间应视砼表面不再显著下沉，不再出现气水泡，表面泛浆为准。
底板砼浇筑应控制浇筑区域，确保浇筑区域砼不出现冷接缝，针对砼用水量大，且一次性浇筑量大，轻易出现泌水现象，浇筑时将砼表面泌水，浮浆赶入集水坑内，再用小型吸水泵排出。
砼底板浇筑完成2～3小时，表面水泥浆较厚，初步按标高用刮尺刮平，在砼初凝前用木蟹打毛，待再次收水后用木蟹打磨一次，预防砼表面出现早期裂缝，适时覆盖保养。
试块制作：
按要求取样制作，检验评定砼强度，所用砼试件组数应按下列要求留置：
①每100m3砼，其强度试件和抗渗试件取样各不得少于一次。
②每个工作班次，其强度试件和抗渗试件取样各不得少于一次。
③每次取样应最少留置一组标养试件，同条件养护试件留置组数，可依据实际需要确定。
施工缝留设和处理：
①施工缝留设
本工程在底板向上500mm、顶板梁下50mm各设一道水平施工缝。
②施工缝处理
按施工布署安排，地下室底板和墙板施工缝为平缝设钢板止水带，墙板和顶板之间施工缝为平缝设BW止水条。
钢板止水带通长设置，接头缝焊连接，设置结构钢筋；BW止水条在砼二次浇筑前埋设。
在施工缝处砼抗压强度达成2.0N/mm2时，能够对施工缝进行处理，处理方法：
清除垃圾，表面松动砂石和软弱砼层，同时加以凿毛，用水冲洗洁净并充足湿润，残留在砼表面积水应予清除。
钢筋上水泥砂浆应给予清除。
在浇筑前，加上遇水膨胀止水条,再铺上10～15mm厚水泥砂浆一层，其配合比和砼内砂浆成份相同。
砼养护：
防水砼养护对其抗渗性能影响极大，尤其是早期湿润养护更为关键。本工程在砼进入终凝(浇筑后4～6小时)即用草袋加以覆盖，12小时以后浇水养护，使砼保持湿润状态，养护时间不得少于14天。
3.3.2柱、墙砼施工
柱、墙砼采取泵送至现场砼集料斗内(墙板外侧脚手架上方)，小铁斗车在外墙脚手架运至工作面，人工入模，不得直接倾倒。
砼浇筑前以计划书形式通知砼供给商，其中标明浇捣时间，数量，部位，浇筑方法及强度，坍落度等要求。并要求砼供给商提供对应原材料检验合格资料。
砼浇筑前充足浇水湿润模板，检验模板内有没有杂物(木屑，焊剂等)，并立即从清相口清理。
砼运至现场后，检验坍落度实测值(抽查)，如差误大于设计值3cm以上时，一律不得入模，严禁现场加水，并通知砼供给商作退货处理，预防坍落度不合格砼再次混入现场。浇筑过程中立即抽取砼强度试样，标明浇筑部位，强度及取样时间，送检测部门标养，检测，上述检测结果均作全方面质量统计。
砼在运输过程中，应保持其均匀性，做到不分层、不离析、不漏浆。如运至浇筑地点时，发觉有离析或分层现象，必需在灌筑前进行二次搅拌均匀后，方可入模。对已凝结砼应作为废品，不得用于工程结构中。
柱、墙砼分层浇筑，每层厚度300mm。砼必需由串筒投入模内，在浇至距墙顶2m处后可人工翻锹入模，砼浇筑从中间开始，同时向两边推进，为确保浇捣质量，预防跑模，要严格控制柱砼浇筑速度，不可过快。
考虑到柱、墙砼分层浇筑要求，浇筑时分两个头同时进行，1台泵机、1台塔吊分头进行。
柱、墙砼浇筑时，控制浇筑速度不要太快，专员检验柱箍，对拉螺杆螺帽是否松动，并立即加以拧紧，砼振捣时插点要均匀，不要漏振，但也要预防过振，预防挂住柱钢筋。
柱、墙砼应低于模板口不少于50(便于二次施工接缝)，多浇混凝土应立即清理。
振动设备采取插入式振动棒，浇筑时每个工作面配置4台，每2台各自向两边随砼浇筑方面移动，振捣时应采取垂直振捣法，在振捣上一层时，应插入下层中5cm，以消除两层之间接缝。振捣时应尽可能避免碰撞钢筋，预埋件等。通常每点振捣时间为20～30秒，但应视表面呈水平，不再显著下沉，不再出现气泡，表面泛浆为准。在预埋套管处，应从套管一侧振捣，使砼气泡从另一侧排出。
混凝土浇筑48小时以后方可拆模，采取覆膜养护，由柱顶浇水，使柱混凝土一直保持湿润，养护不得少于14天。
3.3.3顶板
顶板砼为也采取泵送施工，由泵管直接布料。
顶板砼表面整理工艺应按随打随抹进行，表面收光不得少于3道，不得采取撒水收光方法。
顶板砼养护方法同底板砼，外墙板养护方法同理，外墙板模板少于4天不得拆模，以免振动止水拉杆螺栓，形成漏水点。
3.4基础底板大致积砼施工技术方法
大致积砼施工中关键就是对砼内外温差控制，好坏直接影响工程质量。按规范为“内、外温差宜控制在25℃内”，不会出现温度裂缝。
（1）砼浇筑
大致积砼，经验算正常浇筑不可能产生贯穿性结构裂缝，但必需预防内外温差过大产生表面裂缝。
工程砼采取商品砼，砼配制时掺入一定量粉煤灰、缓凝型减水泵送剂并选择矿碴水泥以推迟砼初凝时间及砼总散热量。
混凝土浇筑采取斜面分层方法进行一次浇筑到-12m位置。坡度按1：6计，每层砼浇筑厚度按33cm，即每层浇筑砼613 m3，砼经过掺加外加剂方法延长砼初凝时间到12小时，则每小时浇筑砼方量51 m3考虑覆盖面积大砼搅拌楼要每小时产砼100m3才符合要求，故要投入3泵送料，10砼搅拌运输车，才能满足砼连续浇筑需要。为了确保在浇筑过程中避免发生意外情况，在砼浇筑期间让砼搅拌楼机器生产厂家住施工现场确保砼搅拌机械发生故障得到立即修理，同时我项目部还和砼企业进行协商，优先供给我方砼以预防砼不能立即供给时，因为砼浇筑需要进行2-3天时间，而浇筑砼在第3天水化热就达成高峰，所以浇筑过程中对浇筑完砼进行覆盖、蓄水养护。
（2）砼浇筑时确保工程质量技术方法
在确保强度要求前提下，尽可能降低水泥用量，利用其强度发展慢这一特点，控制水化热速度，减缓温度应力发展速度。
严格把好材料关，合理选择比严格控制水灰比，采取粗骨料：石子采取5～40级配，含泥量≤1%黄砂采取中粗砂，含泥量≤2%，充足降低水化热。
砼中掺入10～15%磨细粉煤灰，降低水泥用量深入降低水化热生成。
掺加外加剂，在砼入掺加缓凝型减水泵送剂，减缓水泥水化速度，控制水化热散热速度，有可能情况掺加10%UEA（低碱型），使砼有一定微膨胀赔偿大致积砼收缩。
砼浇筑完成立即在砼表面、模板外侧覆盖一层草袋保温，避免表面热量散发过快、内外温差过大。砼养护时间14天，拆模时间在15天以上，以免过早拆模，砼表面形成温度梯度，产生表面裂缝。
控制砼入模温度，延长拆模时间。
加强技术管理，层层进行技术交底，明确岗位责任制，定时检验砼坍落度，出灌温度，入模温度，测温，砼浇拌时间。
砼采取保温方法，覆盖一层草袋，取消保湿层，当砼强度达成许可取消保温层时不得立即一次取消全部保湿层，在砼中心温度下降时砼中心温度和表面温差15度以下时才能取消。
为了立即掌握砼内部不一样部位，温度分布情况及改变规律，亲密监视砼内外温差波动，方便立即调整养护条件，从而有效地控制砼内外温差，温度梯度，使砼内外温差不超出砼抗拉强度许可范围，确保砼内外温差小于25℃。在基础底部、上部设置测温孔，埋设测温导线，采取电子测温，每个测点处按不一样部位设三个测点，砼表面，砼中部，砼底部。
砼浇捣完成12小时开始测温，从基础浇筑完1天到3天每2小时测一次，第4天到10天，每4小时测一次，第11天到15天，每6小时测一次，第16天到30天每12小时测一次。
每次测温时间均应统计基坑内环境温度和塑料薄膜下面即承台表面和测温孔温度，依据统计绘制，温度和温差曲线图。
测温工作结束后，立即将原始统计整理收装订成册。
（三）立塔主体工程施工
1、立塔主体采取滑模施工工艺
本工程滑模采取“一滑一浇，高滑底浇，交替上升”施工方法：即对立塔外围剪力墙和内部可滑模施工剪力墙进行滑模施工，对楼层梁板、楼梯采取一般现浇方法施工，滑模停息施工缝留置在上层楼面梁底以下，在滑模停息期间，留置梁预留洞及板预留槽；同时对楼层梁板、楼梯结构穿插进行翻模施工。滑模停息时须立即支设梁板模板及钢筋绑扎施工，尤其是楼梯部分工作量较大，所以配置3～4个木工及钢筋工班组立即跟进组织施工。
2、滑升模板系统
墙体内外模板均使用150～200×1200一般定型钢模板，螺栓拼接(每条拼缝不少于4个)。
在模板上端第二孔、下端第一孔分别设双钢管围圈，以管卡勾头拉结模板(每条拼缝不少于2个)，围圈以调整钢管和提升架立柱连接。
安装好模板单面倾斜度为模板高度0.2～0.5%。按规范要求模板高1/2处净距为结构截面尺寸。
模板采取新出厂钢模板，拼缝严密，表面平整。
3、液压提升系统
3.1液压系统千斤顶使用GYD60滚珠式千斤顶，工程每榀提升架设置一台GYD60滚珠式千斤顶，一次行程为25 mm，额定顶推力60KN，施工设计时取额定顶推力50%计算为30KN。
3.2支承杆为φ48×3.5一般建筑钢管，A3钢，接头处加Ф40(外径)衬管焊接手动砂轮磨平，支承杆接头尽可能错开(25％错接)，不可全部在同一平面。
3.3使用φ16、φ8钢丝编织高压软管和多种分油器组成并联平行分支式液压油路系统，布管时尽可能使油路长短相近。
3.4液压动力使用YHJ-72型控制台分区联动，油压机试验压力为15MPa施工中油压控制在8Mpa正常压力升高滑动模板。
3.5提升架立柱为尺寸2400×200mm，用φ48×3.5一般钢管焊接成格构式构件，上、下横梁为双拼10号槽钢，立柱和横梁螺栓连接。通常提升架规格为1400×2400。
3.6施工时油管及控制台原数备用，支承杆不得从钢筋混凝土中抽出。
4、滑升平台系统
4.1沿立塔主体周围方向在提升架立柱上支出悬挑矩形钢架，在矩形钢架上铺5cm脚手板。滑模平台用于绑扎钢筋、浇筑砼等，外平台宽1.5～2.0m，为确保安全外平台设1.2m高栏杆，栏杆外挂安全网。为增加滑模平台整体刚度、稳定性，把外平台矩形钢架环向互连、加环向剪刀撑设置成一个整体空间钢架并封闭。
4.2内侧平台设置纵横两个方向平行桁架，并增加水平剪刀撑、斜向剪刀撑，使之行成空间钢架体系，上铺
