给水管综合项目施工组织设计.doc

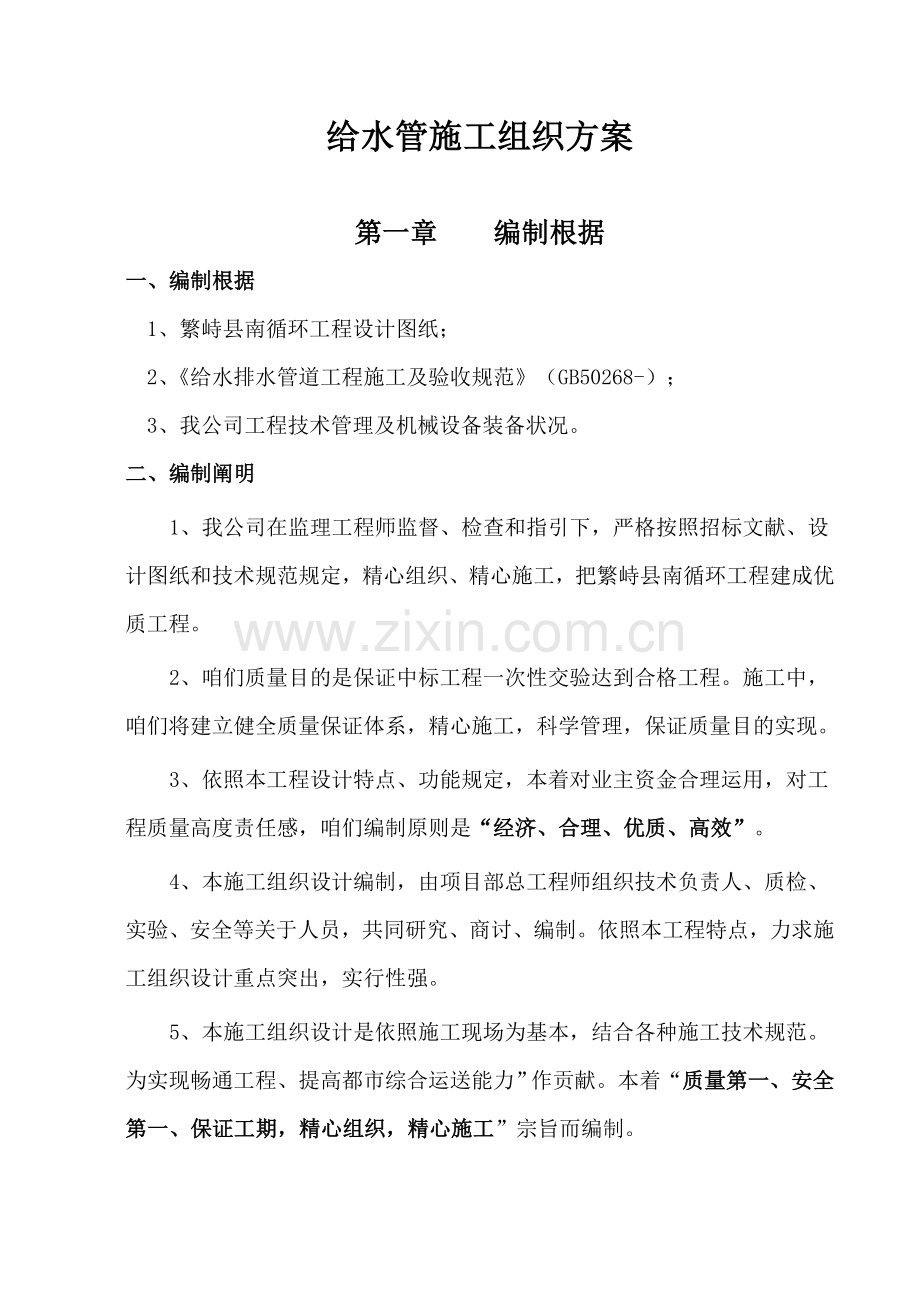

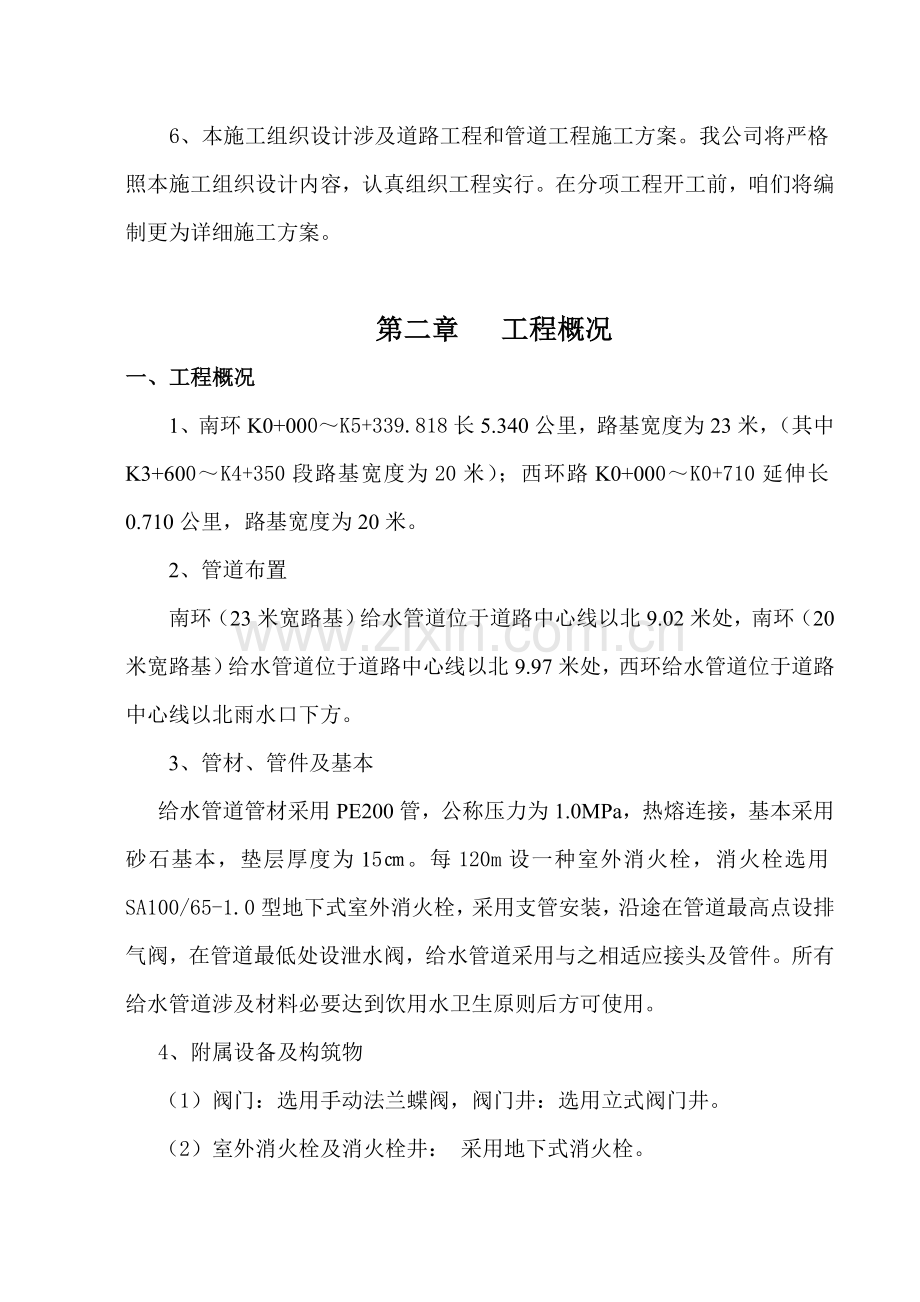

给水管施工组织方案第一章 编制根据一、编制根据 1、繁峙县南循环工程设计图纸；2、给水排水管道工程施工及验收规范（GB50268-）；3、我公司工程技术管理及机械设备装备状况。二、编制阐明1、我公司在监理工程师监督、检查和指引下，严格按照招标文献、设计图纸和技术规范规定，精心组织、精心施工，把繁峙县南循环工程建成优质工程。2、咱们质量目的是保证中标工程一次性交验达到合格工程。施工中，咱们将建立健全质量保证体系，精心施工，科学管理，保证质量目的实现。3、依照本工程设计特点、功能规定，本着对业主资金合理运用，对工程质量高度责任感，咱们编制原则是“经济、合理、优质、高效”。4、本施工组织设计编制，由项目部总工程师组织技术负责人、质检、实验、安全等关于人员，共同研究、商讨、编制。依照本工程特点，力求施工组织设计重点突出，实行性强。5、本施工组织设计是依照施工现场为基本，结合各种施工技术规范。为实现畅通工程、提高都市综合运送能力”作贡献。本着“质量第一、安全第一、保证工期，精心组织，精心施工”宗旨而编制。6、本施工组织设计涉及道路工程和管道工程施工方案。我公司将严格照本施工组织设计内容，认真组织工程实行。在分项工程开工前，咱们将编制更为详细施工方案。第二章 工程概况一、工程概况1、南环K0+000K5+339.818长5.340公里，路基宽度为23米，（其中K3+600K4+350段路基宽度为20米）；西环路K0+000K0+710延伸长0.710公里，路基宽度为20米。2、管道布置南环（23米宽路基）给水管道位于道路中心线以北9.02米处，南环（20米宽路基）给水管道位于道路中心线以北9.97米处，西环给水管道位于道路中心线以北雨水口下方。3、管材、管件及基本给水管道管材采用PE200管，公称压力为1.0MPa，热熔连接，基本采用砂石基本，垫层厚度为15。每120m设一种室外消火栓，消火栓选用SA100/65-1.0型地下式室外消火栓，采用支管安装，沿途在管道最高点设排气阀，在管道最低处设泄水阀，给水管道采用与之相适应接头及管件。所有给水管道涉及材料必要达到饮用水卫生原则后方可使用。4、附属设备及构筑物（1）阀门：选用手动法兰蝶阀，阀门井：选用立式阀门井。（2）室外消火栓及消火栓井： 采用地下式消火栓。（3）排气阀及阀门井：排气阀采用双口排气阀。（4）井盖及井盖座：采用直径700重型铸铁井座。二、给水管工程量1、给水土建工程（1）挖沟槽土方 39030.6m3（2）回填土 28125.0m3（3）De200朔料管道铺设 6250.0m（4）其她砌筑井 69座2、给水安装（1）消火栓安装 50个（2）阀门安装 15个（3）排气阀门安装 3个（4）排污阀门安装 1个第三章 施工组织管理机构一、施工组织机构设立为实现施工总体目的，搞好本工程建设，呈现我公司综合实力、公司形象，提高公司信誉，我公司将遵循精心组织，精心施工方针，设立项目经理部。1）我公司委派一种团结、进取、讲求实效、善于打硬仗、多次创优具备同类工程施工经验项目经理部全面负责该工程实行，搞好进度、质量、安全、文明施工，圆满完毕施工任务。2）项目经理部设8个职能部门，有施工经验专业人员负责；现场设4个施工队。3）实行二级管理（项目经理部、施工队）制度。4）公司工程部配备足够名额管理人员，领导施工队进行工程施工。同步向业主承诺：针对此工程项目，我公司推选项目班子全体职工一律持证上岗，实行项目经理责任制，项目经理对质量、工期、安全、成本及文明施工全面负责。项目经理部在公司直接指引下进行有筹划组织施工，保证工程质量、工期、安全等方面全面达标。施工组织机构图项目经理生产副经理项目总工程师后勤部材料部安所有动管理合同部技术部实验室材料设备质检部工程部附属工程施工队路基施工队管道施工队路面施工队第四章 给水管施工方案及办法一、测量放线（1）在本工程开工前，会同监理对业主及设计单位提供平面坐标及高程控制点进行复测，并在条件容许状况下，尽快与相邻工程测量控制点、网进行联测，测量记录及成果由业主及监理审核签认后方可进入正式施工。（2）依照已有高档控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好通视状况，以以便随时进行闭合复测，所有测量记录及成果应在报送监理审核签认后方可使用。（3）做好各施工控制点保护工作，竖立明显标志牌，以防止损坏。（4）施工期间应定期对高程控制网进行复测，保证其精度。（5）详细测量办法和使用仪器以简洁、实用、保证精度为原则，建立复核制度，复核人员可用不同办法进行检查。（6）施工控制网各点之间应保持良好通视状况，以以便随时进复测，所有测量记录及成果应在报送监理审核签认后方可使用。管道起点、终点及转折点称为管道重点，管道中线定位就是将主点位置测设到地面上去 ，并用木桩标定。沿管道中线每隔10m 钉一木桩（里程桩）。用灰线标明开挖边界。在测设中线应同步定出附属构造物位置。（7）高程测量：高差不大时采用S3 级水准仪，测量时来回各一次，取闭合差10 L，L 为来回测量水准线路长度（KM）。重要技术规定须满足工程测量规范规定。二、给水管道施工流程基层解决施工准备测量放线开界路面井位砌筑管件安装清理场地吊管安装检查土方开挖质量阀门井位放线管沟机械开挖管线、树木迁移及保护管道安装管道试压验收阀门安装管道总冲洗及消毒 管坑回填水质检查开叉接驳竣工验收三、给水管道基坑开挖与支护本工程采用机械开挖沟槽为主，人工辅助。沟槽由挖土机开挖，开挖深度在2 米。如发现地质不符合设计规定，及时告知监理、业主及设计人员作出解决意见，方可下一工序施工，并办理相应手续。1、挖沟槽前认真熟悉图纸，核对水准点，建立暂时水准点；暂时水准点设立在不受施工影响固定建筑物上，其间距不不不大于100m。在施工中妥善保护所有测量标志，并经常校核其精确性。2、测定管道中心线、开挖沟槽边线及检查井位置；充分调查理解开挖地段土质、地下水位、已有地下管线位置和标高，以保证施工质量、工期及安全，避免施工事故。3、本工程采用机械挖土，挖至设计槽底标高以上20cm 左右不挖别的用人工清挖。4、挖出土妥善安排堆放位置，离沟槽边不少于2m。土方要及时外运。四、管道焊接（1）管道、管件验收管道、管件应依照施工规定选用配套等径、异径弯头和三通等管件。热熔焊接宜采用同种牌号、材质管件，对性能相似不同牌号、材质管件之间焊接应先做实验。（2）焊接准备1.检查焊接机状况与否满足工作规定，检查机具各个部位紧固件有无脱落或松动。 2.检查机电线路连接与否对的、可靠。3.检查液压箱内液压油与否充分。4.确认电源与机具输入规定与否相匹配。5.加热板与否符合规定(涂层与否损伤) 。6.铣刀和油泵开关与否正常等。（3）连接部位端部铣平和同轴度校对1.用干净布清除两管端部污物。将管材置于机架卡瓦内，使对接两端伸出长度大体相等且在满足铣削和加热规定状况下应尽量缩短，普通为 2530mm。管材在机架以外某些用支撑架托起，使管材轴线与机架中心线处在同一高度，然后用卡瓦紧固好(见图1) 。2.置入铣刀，先打开铣刀电源开关，然后缓慢合拢两管材焊接端，并加以恰当压力，直到两端面均有持续切屑浮现，撤掉压力，略等半晌，再退出活动架，关掉铣刀电源。切屑厚度应为0.51.0mm ，通过调节铣刀高度可调节切屑厚度(见图2) 。3.取出铣刀，合拢两端管，检查两端对齐状况。管材错位量不应超过管壁厚度10 %或1mm 中较大值，通过调节管材直线度和松紧卡瓦可在一定限度上进行校正；合拢时管材两端面间应没有明显缝隙，缝隙宽度不能超过:0.3 mm (D 225 mm)如不满足上述规定应再次铣削，直到满足为止。（4）测量拖拉力(移动夹具摩擦阻力) 由于各个场地条件不同，会导致移动夹具(涉及拖动PE 管) 摩擦阻力各不相似。在实际施工中应考虑这个摩擦阻力，它与工艺参数压力(阐明书中规定压力) 叠加在一起得到实际使用压力。管材在夹具中夹好后，慢慢移动夹具，此时测得力为拖拉力，可由压力表读出，做好记录。（5）在可控压力下焊接正常状况下预热时间约为20 分钟，加热板温度达到设定值后，放入机架，施加压力，直到两边最小卷边达到规定宽度时压力减小到规定值，进行吸热。吸热时间满足后，退开活动架，迅速取出加热板，然后合拢两管端。切换时间，应尽量短，不能超过规定值。冷却到规定期间后，卸压，松开卡瓦，取出连接完毕管材，用笔在焊口处标明编号和焊工标记，准备下一接口焊接。五、给水管安装1.使用机械下管时，速度应均匀，回转平稳，下落时低速轻放，不忽快忽慢和突然制动。禁止在被吊管节上站人。2.吊装前将管节沿沟槽边顺序排列，依次下到沟槽内。这样下管时避免了槽内运管，提高时效。3.管道下槽就位后，开始装管。将单节管子按照设计高程和位置逐节安装而形成整体管道。4.在永久性冻土或季节性冻土层，管顶埋深应在冰冻层如下。在结实稳定沟底，管沟宽度由施工所需要操作空间决定，空间大小必要可以正常进行管沟底部对的准备及管沟填埋材料填埋及夯实等工作，并且还要考虑到管沟开挖费用经济性。管沟宽值普通要考虑到管道规格及夯实工具。普通规定，当在地面连接时，开沟宽度为D+0.3.当在沟内安装或开沟回填有困难，不能满足回填土实度规定期，开沟宽度为D+0.5，且总宽度不不大于0.7 米。管沟内管道敷设在管道被放入管沟之前，一方面应当对管道进行全面检查，在没有发现任何缺陷状况下，管道才被容许吊入或滑入管沟内。管道普通会在地面预先连接好，有时管道也许会被预先连接成大概50 米许多管段，贮存在某一种地方，当需要下放或连接时，再被运到安装地点，然后采用热熔连接或机械连接方式连接这些管段。公称直径不大于200mm 管道可以手工拖入管沟内，对所有大管道，管件，阀门，消防栓及配件，应当采用恰当工具仔细将它们放到管沟内，对于长距离管道吊装，推荐采用尼龙绳索。最后管道连接与装配，管沟内管道热熔连接同地面上管道热熔连接方式相似，但必要保证所连接管道在连接前必要冷却到土壤环境温度。PE 管道与金属管道连接时，采用法兰连接，对于PE 管材之间，当不便于采用热熔方式连接时，也可采用法兰连接。法兰连接时，螺栓应均匀拧紧，待八小时之后，再重新紧固。六、管道吹扫管道吹扫与普通管道吹扫相似，重要采用爆破式吹扫，可以分段进行，介质为无油压缩空气，压力不应超过管道工作压力。 七、给水管道水压实验1、管道安装合格后，管道两侧按设计规定回填 (接口处不得回填)后，分两段试压。2、系统注水时，应打开管道各高处排气阀，将空气排尽。待水灌满后，关闭排阀，用电动试压泵加压，压力应逐渐升高，加压到一定数值时，应停下来对管道进行检查，无问题时继续加压，普通分23 次升到实验压力。当压力达到实验压力时停止加压，保持恒压10 分钟，对接口管身检查无破损及漏水现象，以为管道强度实验合格。在实验压力下，10 分钟压力下降不不不大于002MPa，可以以为严密性实验合格，试压质量优良。班组质安员应及时做好试压记录。八、给水管道消毒、清洗1、按照给水排水管道工程施工及验收规范执行，本工程分段进行冲洗，冲洗水由泄水阀排向附近河涌及市政设施。2、冲洗水源为原供水管引出，新装供水管冲洗流速1m/S，管道冲洗前在某些地方需安装临设排水阀及暂时排水管引水至适当位置放。3、管道消毒：除一种三通口阀门打开外，关闭别的所有阀门，慢慢打开阀门，灌水入管道，并同步在进水孔投入消毒剂，待水浸满管道后，关闭阀门进行浸管消毒。详细采用消毒剂型、用量、浓度、调配办法和消毒时间按新装、（改装）自来水管道、水厂净构物、泵站清洗消毒冲洗操作规程及验收制度严格规定进行，消毒完毕，打开所有水阀门，待排清管内消毒液后，关闭所有泄水阀门、进行冲洗管道。4、冲洗（1）待水逐渐灌满管道后始完全启动阀门进行冲洗，冲洗一段时间，待排水阀口取水合格后关闭。（2）经关于水质部检查确认冲洗合格后，拆除暂时排水阀门及暂时排水管，并用法兰封板封闭各个三通法兰口。（3）冲洗是必要注意安全,并做好安全办法，各自动排气阀、泄水阀派人现场监控，排水口须做好消能工作。九、管道回填直埋管道沟槽回填土石粗砂到管道外顶50以上，虚填厚度：机械夯实不不不大于30；人工夯实时，不不不大于20，密实度规定见下图。机械回填土时，可用机械从管道轴线两侧同步夯实，但不得在管道上方行驶，管道接口处回填应仔细夯实。不得扰动管道接口。十、消火栓、阀门检查井施工1、施工前准备轴线、位置、标高复测：砌筑前，应先检查井位置与否符合设计规定，标高与否精确，管井、检查井、砖砌体开挖宽度与否符合设计规定及操作规程。2、材料准备砖选用，应选几何尺寸原则、外观整洁，颜色一致，打击有清脆声，并实验检测合格方可使用。应对进场砖事先发水，发水深度以砖周边湿润15mm为宜，不能边浇水边砌筑。3、砖砌体砌筑沟槽开挖后，依照井位置平面布置测出井位、详细桩号，依照图示尺寸留设井位。 检查井应按设计规定几何尺寸、技术原则开挖检查、井基坑，经验槽合格及监理工程师签认后，才容许进行施工。基本采用C20混凝土，370砖砌支墩，井壁采用M10水泥砂浆砖砌M10砖。在砌筑过程中，及时埋设给水管，不得留洞。砖砌浅沟砖砌体砂浆应满足设计强度，铺砌饱满，保证管井、检查井、砖砌浅沟四周回填施工压实度可以达到设计规定。4、井壁抹灰砂浆标号必要符合设计强度规定，把握好配合比，水泥、砂、防水粉和水不能过多或过少，要拌合均匀，稠度要恰当。抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇恰当水湿润，以保证砂浆和砖砌体粘接牢固，避免脱落、空鼓。抹灰要分层进行，一次打底、二次找平、三次而成，这样才干保证抹灰质量。第五章 给水管道施工质量保证办法1、管坑开挖保证质量办法（1）开挖前必要明确管坑中心线，并有明确标志。（2）要做好挖深控制，机械挖土不得超挖，坑底由人力执平，以保证原土层不受拢动。施工班组应派专人负责监控开挖，保证不偏离管中线和不超挖。按规定做好管坑基本解决。2、管道安装质量保证办法（1）、认真检查管材或零件，要合符规格，并把管内杂物清除干净。（2）、发现管材有外观损伤，要禁止使用。（3）、检查焊接工作位与否有足够空间。（4）、焊接前应认真检测管中线和标高，要符合设计和规范规定。3、阀门安装质量保证办法（1）阀门安装前，应按设计规定检查型号，清除阀内污物，检查阀杆与否转动灵活，明确开关转动方向，以及阀体有无裂纹、砂眼等，要检查法兰平面与否平正，止水线与否清晰、螺孔与否合原则。（2）砖砌各类阀门井，在管道施工过程中，采用围护及设立防碰撞标志办法进行保护。4、管道试压质量保证办法（1）水压实验前应对压力表进行检查，应在有效检定期内。（2）管道入水时，要认真进行排气，排气点应尽量选取在管段高位。（3）水压实验时应逐渐升压，并有专人负责观测检查。5、管坑回填质量保证办法（1）管道安装后应做好稳管和及时回填工作，防止浮管。（2）依照设计规定，选取回填材料。（3）回填时，必要把管坑水先排干，然后回填，做到均匀放土。（4）管坑两侧同步回填，并要分层夯实。6、管道冲洗消毒质量保证办法（1）严格按冲洗方案做好冲洗管道安装。（2）放水消毒严格按管径、长度投放消毒液，达到规定浸泡时间。（3）冲洗后水样检查合格，经关于部门批准，方可投产使用。7、质量管理（1）做好施工组织设计和施工方案优化工作，施工组织设计、施工方案必要经技术负责人审批后方可执行。在施工过程中，施工人员须严格按施工组织设计规定实行，不得随意更改。（2）做好图纸会审和技术交底工作，让所有施工人员领略设计意图和质量技术规定。（3）施工人员及管理人员必要严格执行国家建设部颁布现行规范、规程、原则及技术文献组织施工，任何人不得随意更改。发现问题时及时上报，并会同有关人员、部门研究解决。（4）建立公司按ISO9001 体系规定编制运营表格填报制度。预先控制质量事故发生。（5）质安员实行现场施工过程质量监督，施工过程中发现问题及时解决。对不按设计规定、施工验收规范、操作规程及施工方案行为，质安员有权停止现场施工，并勒令其限期整治。（6）健全测量“两级”交接制，把好施工制作、测量、实验关。（7）对影响工程质量核心部位及重要工序,在施工前编制专项施工方案，用以指引现场施工,提高工程质量。（8）认真做好计量工作,用数据说话,保证施工用料定额用量。8、原材料、半成品及成品质量管理（1）合理编制材料供应筹划，并严格按照经审批材料供应筹划进行采购及调配。（2）原材料、成品、半成品采购必要有合格证，局部加工件制作必要符合规范和设计规定。（3）实验室派员驻场，及时对进场原材料进行抽样实验，并出具检查报告，检查成果与合格证相符者方可使用。（4）材料进场按规格、品种、牌号堆放，挂牌标记，实行挂牌管理。（5）国家建设部规定九大类建材应定国家认证厂家产品。9、质量检查管理（1）工程质量检查经班组、现场自检和专业检查相结合，坚持“三检”制度，即自检、互检、交接检查。逐级检查，层层把关。不符合质量规定必要立即返工。（2）严格执行质量级别评估。对完毕分部(分项)工程，按“建筑工程质量检查评估原则”进行评估、检查、验收。（3）严格执行国家现行施工技术规范,消除工程质量通病。（4）所有隐蔽工程必要按规定经现场监理验收合格后，方可进入下一道工序施工。（5）加强寻常各种工作文字记录和对文献资料收集管理、保管工作，保证施工均有文字记录和图片资料，以便分析、发现问题、改进工作。依照工程施工过程规定和发现疑难问题，开展QC 小组活动，攻克质量弱点和施工难关。第六章 安全文明施工保证办法（一）施工现场安全办法本工程工期较短，各工种交叉作业。如何作到忙而不乱，杂而不混，科学有序地组织施工，保证施工人员人身安全和生产设备、工程建设安全尤为重要。为此，特制定如下详细安全办法。安全生产管理机构成立以项目经理为组长，项目副经理、技术负责人、安全负责人为副组长，专业工长和班组长为成员项目安全生产领导小组，在项目形成纵横网络管理体制。各自职责如下：1）项目经理：全面负责施工现场安全办法、安全生产等，保证施工现场安全。2）项目副经理：直接对安全生产负责，督促、安排各项安全工作，并随时检查。3）技术负责人：制定项目安全技术办法和分项安全方案，督促安全办法贯彻，解决施工过程中不安全技术问题。4）安全负责人：督促施工全过程安全生产，纠正违章，配合关于部门排除施工不安全因素，安排项目内安全活动及安全教诲开展，监督劳防用品发放和使用。5）施工工长：负责上级安排安全工作实行，进行施工前安全交底工作，监督并参加班组安全学习。（3）安全管理组织筹划：在本工程施工过程中，项目将严格执行三级交底和教诲制度，即项目总工、项目安全负责人向施工工长和部门负责人交底，施工工长、部门负责人向施工班组交底。（4）安全防护办法：该工程安全防护范畴有：现场施工用电安全防护，现场机械设备安全防护，施工人员安全防护，现场防火、防毒、防风办法等。（5）现场安全用电主线走向原则：接近负荷中心，进出线以便，接近电源，接近大容量用电设备，运送以便。不设在激烈振动场合，不设在可触及地方，不设在有腐蚀介质场合，不设在低洼和积水、溅水场合，不设在有火灾隐患场合。现场施工用电原则执行一机、一闸、一漏电保护办法。其电箱设门、设锁、编号，注明负责人。机械设备必要执行工作接地和重复接地保护办法。照明使用单220V工作电压，照明主线使用单芯2.5mm2 铜芯线，分线使用1.5mm2铜芯线，灯距离地面高度不底于2.5m。现场电工必要通过培训，考核合格后持证上岗。（6）机械设备安全防护1）机械除自身护罩完好，电机无病外，还规定机械有接零和重复接地装置，接地电阻值不不不大于4 欧姆。2）机械操作人员必要通过培训考核，合格后持证上岗。3）各种机械要定机定人维修保养，做到自检、自修、自维，并做好记录。4）施工现场各种机械要挂安全技术操作规程牌。5）各种起重机械和垂直运送机械在吊运物料时，现场要设人值班和指挥。（7）施工人员安全防护1）进场施工人员必要通过安全培训教诲，考核合格，持证上岗。2）施工人员必要遵守现场纪律和国家法令、法规、规定规定，必要服从项目经理部综合管理。3）施工人员进入施工现场必要戴符合原则安全帽，佩挂安全带，其配带办法要符合规定。4）施工人员不得任意拆除现场一切安全防护设施，如机械护壳、安全网、安全围栏、警示信号等。如因工作需要，必要经项目负责人批准方可。5）施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹。6）施工人员应立足本职工作，不得动用不属本职工作范畴内机电设备。7）夜间施工时安装足够电灯，保证夜间施工和施工人员上下安全。（8）施工现场防火办法1）项目建立防火责任制，职责明确。2）按规定建立义务消防队，有专人负责，制定出教诲训练筹划和管理办法。3）重点部位必要建立关于规定，有专人管理，贯彻责任，设立警告标志，配备相应消防器材。4）建立动用火审批制度，按规定划分级别，明确审批手续，并有监护措（二） 文明施工办法（1）文明施工管理：为减少因施工对周边环境及交通影响，我司将严格遵守政府关于文明生产规定，将文明生产和环保工作列为施工管理重要环节，将其制度化，争创文明样板工地。为此，特成立以项目经理为组长现场文明施工与环保工作小组，并设立专职管理员负责小组寻常工作，公司关于科室人员及各专业施工班组长为工作小构成员，保证文明生产和环保各项办法能贯彻到施工管理各个环节。（2）文明施工管理基本规定：严格执行省市文明施工规定，做好各项管理工作。1）将加工场、料场合理布置，规范现场施工场地。2）严格控制噪音排染，通过增长劳动力办法保证施工工期满足规定。3）控制灰尘对周边环境排染。安排专人每天三次对工地进行喷水，减少灰尘对周边环境影响。4）依照施工总平面图，按规划堆放建筑材料、构件、料具并予以标记。5）易燃易爆物品分类堆放并予以标记。6）制定消防制度，配备消防设施，按照规定办理动火手续。7）施工场地张贴安全标语。8）定期对场地卫生清洁检查，清疏沟渠、水井、积水，定期洒药灭蚊。每天由专人打扫、清理公共生活场合卫生，厨房必要制度上墙。9）建立文明施工负责人制度，加强对工人宣教工作，在工地大门口张拉宣传横幅，工地内张贴宣传标语，现场人员一律佩带工作胸卡，统一制服，佩带安全帽等。施工、生活排水要通过滤池及砂井才排放入市政管道。10）制定保健急救办法，贯彻现场配备办法。11）开展创文明工地，树立公司良好形象活动，力求本工程成为市文明施工样板工地。
