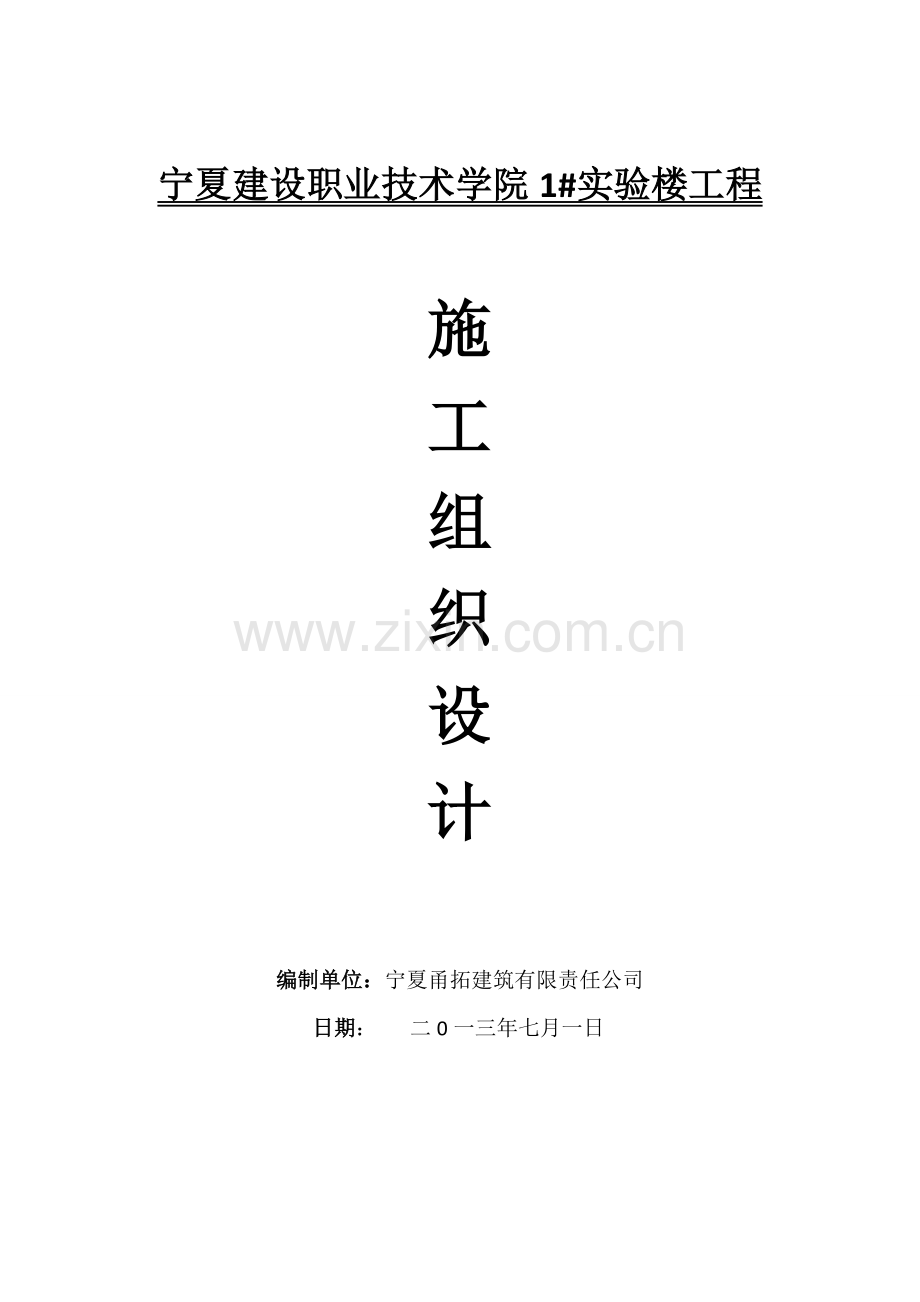

宁夏建设职业关键技术学院实验楼综合项目施工组织设计.doc

宁夏建设职业技术学院1#实验楼工程施工组织设计编制单位：宁夏甬拓建筑有限责任公司日期： 二0一三年七月一日目录一、 编制阐明与根据3（一）编制阐明3（二）编制根据3二、工程概况4（一）基本状况4（二）材料做法4三、工程项目组织机构4四、准备工作5（一）技术准备5（二）施工现场准备.5（三）材料机具准备.5（四）劳动力准备.5五、施工方案6（一）施工程序6（二）施工测量工程61、工程测量概况62、测量仪器63、测量平面控制7（1）建筑定位桩测设7（2）轴线控制网测设7（3）高程控制7（4）标高传递74、测量保证办法8（三）土方工程8 1、基本状况8 2、施工准备8 3、施工工序8 4、土方开挖8 5、回填土施工10 6、安全规定和办法10（四）基本工程11 1、施工工艺流程11 2、砼独立基本施工工艺规定11 3、施工要点12 4、基本土回填12（五）钢筋工程12 1、进场准备12 2、钢筋检查与保管12 3、钢筋制作13 4、其她条件14（六）模板工程14 1、基本模板14 2、柱子模板14 3、梁模板14 4、楼板模板15 5、模板支设15 6、模板拆除15 7、拆模注意事项16（七）混凝土工程17 1、材料规定17 2、混凝土配合比17 3、混凝土浇捣17 4、混凝土工程质量验收与评估办法19（八）脚手架工程19 1、搭设顺序19 2、脚手架搭设构造规定20 3、脚手架验收办法21（九）砌筑工程21 1、材料准备21 2、作业条件22 3、操作工艺22 4、砖墙砌筑23 5、施工要点23 6、其她条件24 7、质量及安全技术24 8、砌筑工程安全与防护26（十）建筑屋面工程26 1、材料选取27 2、施工工艺27 3、施工办法27（十一）建筑装饰装修工程291、 施工工艺流程292、 内墙抹灰293、 外墙抹灰304、 内外墙涂料30六、施工进度筹划及进度保证办法30（一）施工进度横道图31（二）保证进度组织办法32（三）保证进度筹划办法32（四）保证进度技术办法32七、重要机械设备需用量32八、重要实验和检测仪器设备表33九、劳动力筹划表34十、暂时用地表35十一、施工现场平面图35一、编制阐明与根据（一）编制阐明宁夏建设职业技术学院1#实验楼工程位于宁夏银川西夏区贺兰山路，工程总面积为3018.8，该项目工程建筑构造形式为三层框架构造，局部四层。基本采用钢筋混凝土独立基本，建筑抗震烈度为8级设防，防火级别为二级。依照本工程关于资料及该工程特点，结合我公司施工组织经验、施工布置、施工进度筹划、重要材料、构配件进场筹划、重要机具配备筹划、劳动力安排、土建工程施工方案以及保证施工工期、工程质量、施工进场安全、文明施工详细办法。本施工组织设计只针对宁夏建设职业技术学院1#实验楼工程，未提之处均按照施工图设计、国家现行技术规范、质量评估验收原则以及关于文献等规定详细规定进行施工。（二）编制根据1、施工图设计文献以宁夏建设职业技术学院1#实验楼施工图设计文献作为施工图设计文献。本工程施工组织设计，重要根据当前国家对建设工程质量、工期、安全生产、文明施工、减少噪声、保护环境等系列详细化规定，依照中华人民共和国建筑法、建设工程质量管理条例、建设工程安全管理条例、建筑工程施工质量验收统一原则、施工招标评估办法以及国家现行建筑工程施工技术规范、原则,政府建设行政主管部门制定现行工程关于配套文献，结合宁夏建设职业技术学院1#实验楼施工招标文献、施工图及该工程实际状况，进行了全面而细致编制。2、宁夏建设职业技术学院1#实验楼工程施工招标文献。3、本工程按国家现行建筑工程质量评估原则和施工质量验收规范执行：工程测量规范 （GBJ50026-93）建筑工程施工质量验收统一原则 （GB50300-）建筑地基基本工程施工质量验收规范 （GB50202-）钢筋焊接及验收规程 （JGJ18-）混凝土构造工程施工质量验收规范 （GB50204-）砌体工程施工质量及验收规范 （GB50203-）屋面工程技术规范 （GB50207-）建筑地面工程施工质量验收规范 （GB50209-）建筑给排水及采暖工程施工质量验收规范 （GB50242-）建筑装饰装修工程质量验收规范 （GB50210-）混凝土质量控制原则 (GB50164-92）建筑工程项目管理规范 （GB/T50326-）建筑工程文献归档整顿规范 （GB/T50328-）建筑施工安全检查原则 （JGJ59-99）施工现场暂时用电安全技术规程 （JGJ46-）建设工程施工现场供用电安全规范 （GB50194-93） 建筑机械安全技术规范 （JGJ3386） 建筑施工高处作业安全技术规范 （JGJ8091）多孔砖砌体构造技术规范 （JGJ37）建筑施工扣件式钢管脚手架安全技术规范 （JGJ130）岩土工程勘查规范 （GB50021）建筑边坡工程技术规范 (GB50330 )二、 工程概况（一） 基本状况：1、工程名称：宁夏建设职业技术学院1#实验楼2、设计单位：宁夏建筑设计研究院有限公司3、工程地点：宁夏银川市西夏区贺兰山路宁夏建设职业技术学院东南教学区。4、基本形式：采用独立基本5、工程规模：本工程建筑面积3018.8平方米，地上三层，局部四层框架构造。总高度15.35m，共设25个实验室，大实验室班每班45人，小实验班每班20人。6、级别与年限：本工程建筑级别为三类公共建筑，防火级别为二级。抗震设防度为8度，全框架构造。耐久年限为50年，屋面防水级别为三级，耐用年限为。7、其她状况：主体为框架构造，基本均为独立柱基本；基底标高为-2.7m，地上主体为全现浇柱、梁、板框架构造，中间设一道后浇带，一道伸缩缝，使两某些为各自独立构造体系。（二）冬期施工期限为：11月2日3月4日，雨期施工期限为：6月9月。 8、施工目的质量目的：合格工期：8月1日开工，5月26日竣工。安全文明：无重大安全事故，达到安全文明优良原则。三、 工程项目组织机构机构如图所示。 项目经理：秦瑞甬副项目经理：王宁项目工程师：蔡子河施工员：王静核算员：王璐璐预算员：郑栋凯技术员：张涛质量员：王晓东实验员：袁宝思测量员：吴星材料员：谢文安全员：田广东各施工班组四、 准备工作（一） 技术准备 1、组织施工管理人员认真熟悉图纸，领略设计意图，并完毕图纸会审工作。 2、善施工组织设计，编制好核心工序施工作业指引书，做好技术交底工作。 （二）施工现场准备1、清理现场障碍物、平整场地，铺设施工道路，做好给水、排水、施工用电、通信设施。2、搭设现场暂时设施，配备消防器材。（三）材料机具准备1、贯彻工程用料货源及运送工具，对供货方进行审批，做好进货准备。2、施工周转材料、施工机具提迈进场。（四）劳动力准备1、依照该工程构造特点，需要工种，认真评审、择优选取具备高效率施工队伍。2、做好职工进行教诲工作，按照开工日期和劳动力需用量筹划，分别组织各工种人员分批进场，安排好职工生活。3、做好职工安全、防火、文明施工和遵纪守法教诲，对特殊工种进行上岗培训，不合格者不得上岗。五、施工方案 （一）施工程序准备充分，筹划周密，土建、安装穿插进行统一指挥协调”工程施工管理工作原则和规定组织实行。本标段涉及1#实验楼。为保证按照“施工准备充分，筹划周密，土建、安装穿插进行统一指挥协调”工程施工管理工作原则和规定组织实行。本标段涉及3#号教学楼。为保证按招标文献规定工期完毕施工任务，应提前或适期开工。 顺序：遵循“先地下，后地上；先土建后安装；先构造后装修”顺序。安装施工顺序：先主干管，后支管及附件；先设备就位，后配制管线；先系统试压，后冲洗，最后进行防腐保温及隐蔽验收。 序：先楼面防水后室内装修；先房间后走道，先湿作业后干作业，先水电通风后油漆，最后灯具安装。砌块砌体。 （二）施工测量工程1、工程测量概况整个工程测量工作涉及边坡监测、场地控制测量、轴线定位、标高测量、建筑物沉降及变形观测等工作内容，其中重点控制分项内容有土建构造施工测量、变形观测等。在开工前施工准备阶段，结合现场实际状况建立施工现场测量坐标高程控制网，建立半永久性坐标、高程控制桩，并编制坐标、高程控制桩分布详图。2、测量仪器 为保证建筑物垂直度控制测量及高精度施工测量规定，本工程测量仪器拟采用全站仪、激光铅直仪、经纬仪、自动安平水准仪，测量人员之间通信采用对讲机。重要仪器设备数量、性能如下表所示：设备名称规格型号数量精度用途全站仪TC-7021套角度测量精度2距离测量精度 (2mm2ppm)测量距离、角度、点三维坐标自动安平水准仪AL-3001台2mm/km1mm/km高精度高程测量、沉降观测水准仪S31台3mm/km普通高程测量激光铅垂仪WILD-ZL1台1/00平面点竖向传递经纬仪TDJ21台2角度测量、投线钢卷尺50m2把拉线测量铟钢水准尺2m1对高精度高程测量3、测量平面控制（1）建筑定位桩测设依照建设单位书面给定工程平面坐标点，建立施工现场内平面坐标网，拟定该工程平面位置，并对各控制点采用有效办法加以保护，如果业主提供平面坐标点及高程控制点较远，则要依照施工规定引测至本工程附近，满足本工程定位及复测需求。将本工程重要轴线控制点引测至距建筑物轴线10米以外恰当位置，深埋入地下并用混凝土作半永久性保护，以供施工过程测量和检查使用。施工过程中要依照控制点经常对工程轴线进行较对，并与原始点进行校核，以减小施工误差，施工测量仪器及工具均应在有效检定期内，设专人使用保管测量仪器，不得随意更换仪器。施工测量实行复测制度，项目部测量员施工测定位完毕后，由项目总工程师组织技术和质检部门对测量成果进行复测，施工测量均要做详细记录，开工前工程定位测量还应有甲方代表及监理工程师复测并签字承认后方可施工。（2）轴线控制网测设建筑物定位桩测设完毕后，根据构造平面图上关于柱、墙体、洞口详细位置关系拟定建筑物须定位主轴线，然后以建筑物定位桩为基准，采用极坐标或直角坐标定位放样办法定出建筑物主轴线控制桩，经角度、距离校测符合点位限差规定后，作为该建筑轴线控制网。 （3）高程控制 依照规划部门提供高程控制点，将高程点用水准仪引测至施工现场，设立半永久性水准点，所有小标高测量均应以此点为基本准点进行施工。楼层间标高测量用钢尺，层间标高偏差值不超过3，全高标高偏差控制在3H/1000以内，且不超过15。（4）标高传递标高传递采用挂钢尺法，在施测过程中必要施加原则拉力，且应进行温度尺长改正。另一种办法是在底层一种平面控制点上架设好全站仪，先精准测定仪器横轴标高，在仪器正上方设立棱镜或反射片，然后转动全站仪望远镜到垂直状态，测量两点间距离，通过计算求得棱镜标高，再把棱镜高和传递到构造上。标高向上传递均应单独进行两次，两次测量较差H不适当不不大于7mm,取平均值作为最后成果。标高传递上来后设立暂时水准点，作为该楼层上标高控制根据。4、测量保证办法 （1)实行复验线制度，做到有测必复，并做好验线、放线记录； (2)测量仪器及用品要定期进行校验； (3)放线人员、设备应固定，不得随意更换。 （三）土方工程 1、基本状况： （1）本工程按岩土工程勘察报告，依照施工图设计，基本采用机械挖土，在现场堆土。土方开挖时，基坑周边应放坡，施工时应防止坑壁坍塌，保证施工安全。设立标高控制桩，防止超挖或欠挖，原土禁止扰动，并采用人工清基槽，修边坡。基本采用柱下独立基本。 （2）基本施工前必要按建筑场地墓坑探查与解决现行规程进行探查解决。如果遇到异常状况或与地质勘查报告不符时，应与建设单位、设计院商定解决方案。 2、施工准备：（1）清除挖方区域内所有障碍物，如地上高压、照明通讯线路、电杆、树木、所有建筑物及地下给排水、煤气、供热管道、电缆、基本等。（2）绘制基坑土方开挖有关简图，拟定开挖线路，基底标高，边坡坡度，排水沟，集水井位置及土方堆放点。（3）完毕测量控制网设立，涉及控制基线、轴线和水准基准点。（4）在施工区域内做好暂时排水设施，场地向排水沟方向做成不不大于0.25%坡度，使场地不积水。（5）完毕必要暂时设施，涉及生产设施、生活设施及机械进出和土方运送道路、暂时供水供电线路。（6）机械设备进场，并进行维护检查、试运转，使之处在良好工作状态。3、施工工序场地平整测量放线定位土方开挖运送修（加固）边坡清理基坑问题坑解决验槽压实验收。4、土方开挖 （1）测量放线 a、对定位放线控制：重要为复核建筑物定位桩、轴线方位和几何尺寸，依照规划红线和图纸尺寸，绘成建筑物方格图网，按设计总平面图复核建筑物定位桩，可采用经纬仪及原则钢尺进行检查核对，按设计基本平面图对基坑（槽）灰线进行轴线和几何尺寸复核，并检查与否符合图纸朝向工程轴线以及0.000标高可采用龙门板控制。 b、依照图纸尺寸和规划部门给出建筑红线，拟定开挖范畴，用白灰撒出基坑开挖上边线和下边线，以便施工人员控制开挖范畴。 c、对土方开挖控制：控制内容重要为检查挖土标高截面尺寸、放坡和排水。（2）技术交底开工前做好各级技术准备和技术交底工作，工长应熟悉图纸，定位放线经甲方代表及监理验收合格，办理验线手续后，方可进行开挖。在开挖过程中须保护好控制桩。挖土中要紧密配合抄平测量。 （3）开挖方式挖掘机在开挖之前，应先将场地平整、压实以便运土车辆行走。挖掘机自西向东分层开挖，挖掘机在基本底部预留0.3米土层，由人工配合进行修边、清底。 随着机车移动，先挖上层再挖下层，上层挖出后开始土钉喷锚墙支护,边挖边支护（支护方案详见基坑支护专项方案），运土车停靠在上层挖掘机回转半径之外，直接侧向卸土，这样既提高了挖掘机工作效率，又避免了机车爬坡或深陷。若开挖至设计标高时，现场基坑底部土层并未达到原设计持力层，则需继续下挖至持力层为止，超挖某些用级配砂石回填。如开挖时进入冬季时，为保证地基上不会发生冻害，每天下班前要用棉毯覆盖。（4）放坡挖掘机一方面粗略开挖，然后技术人员依照施工方案坡度系数1:0.5做出坡度线，每隔3米左右做出一条，以此线为准人工进行铲坡。至基坑底后由两端轴线引桩拉通线，检查距基坑边尺寸，拟定坑宽原则，以此修正基坑底边线，最后清除坑底土方并铲平。（5） 标高抄测土方开挖应从上向下分层分段进行，当挖掘机挖到大概1.5米位置，测量放线人员配合抄出距基坑底500mm平线，标在基坑四周定位桩上，用尺子或事先量好500mm原则尺杆，随时以定位桩为准，校核基坑底标高。为防止基底土层受冻或扰动，预留100mm厚保护土层，待基本施工时将其铲除。（电梯井坑底标高及集水坑坑低标高均由人工从-6.8m向下挖至设计标高）。（6）基坑检查经关于人员共同验收合格后签字承认，进行下道工序施工。土方开挖工程质量检查原则如下表：土方开挖工程质量检查原则项序项 目容许偏差或容许值（mm）检查办法桩基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100经纬仪，用钢尺量3边坡设计规定观测或用坡度尺检查普通项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计规定观测或土样分析 5、回填土施工（1）对填土规定：填方土料应符合设计规定，填筑前应检查其含水量与否在容许范畴内，填土与否有含硫酸盐含量不不大于5%，有机质含量不不大于8%,与否具有淤泥、冻土、膨胀土等不应作为回填土土。（2）回填土施工：室内外回填土，待隐蔽工程验收合格，防水工程完毕后进行，填土应分层进行，并尽量采用同累土回填，虚铺土厚度不得不不大于300mm，应将透水性较大土层置于透水性较小土层之下，填土采用蛙式打夯机夯实，施工时应做好密实度检查。（3）填土工程质量检查原则填土工程质量检查原则项序检查项目容许偏差或容许值（mm）检查办法桩基、基坑、基槽场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-50水准仪分层压实系数设计规定按规定办法普通项目1回填土料设计规定取样检查或直观鉴别2分层厚度及含水量设计规定水准仪及抽样检查3表面平整2020302020用靠尺或水准仪6、安全规定和办法：在基坑开挖过程中，工地安全人员应作好安全办法，对挖掘机司机及汽车司机和现场工作人员进行现场安全教诲，并监督执行。（1）禁止工作人员随意下坑，在挖掘机下随意走动，对现场挖掘机也许处遇到管线应提前改道或重新架设。 （2）机械在操作中，进铲不适当过深，提起不适当过猛。 （3）运土车辆不适当接近基坑平行行驶，防止塌方、翻车。 （4）挖土机械不得在施工中碰撞支撑和降水井，避免引起支撑及降水井破坏。 （5）配合机械做清底，清底修坡人员，应在机械回转半径以外作业，如必要在回转半径以内作业时，必要停止机械操作，并制动，机上机下人员应随时联系，保证安全且所有人员必要戴好安全帽，作业人员先后操作间距不得不大于3米。 （6）在大门口铺设草帘并对外运土方车辆进行清扫，避免对道路导致污染。 （7）基坑防坍塌办法 在距基坑坡顶边沿2米处设警示牌，拟定堆放边界线，基坑周边禁止超堆荷载，坑边堆放土方和材料距坡顶边沿至少2米，施工机具距坑边距离应依照状况而定。 （8）防止雨水浸害办法 施工期间密切注意天气状况，与气象台做好联系，提前制定针对办法，做好准备工作。 （9）基坑四周做1.2米高暂时防护围栏，并用密目网封闭，1米内不得堆土堆料，夜间设有红色警示标志。（四）基本工程 1、施工工艺流程 施工准备测量放线土方开挖混凝土垫层基本梁钢筋绑扎基本模板基本混凝土、养护水电预留、预埋地圈梁钢筋绑扎-地圈梁模板支设地圈梁砼浇筑、养护基本土方回填。2、砼独立基本施工工艺规定 （1）在混凝土浇筑前，基坑应进行验槽，局部软弱土层应挖去，用灰土或砂砾分层回填夯实至与基底相平。基坑内浮土、积水、淤泥垃圾、杂物应清理干净。（2）在基坑验槽后应及时浇筑砼垫层，宜用平板振动器振捣，规定表面平整。当垫层达到一定强度后，方可在其上弹线、支模、铺设钢筋网片。（3）在基本砼浇筑前，应清理模板，进行模板预验和钢筋隐蔽工程验收。（4）基本砼宜分层持续浇筑完毕。（5）基本上有插筋时，要将插筋加以固定以保证其位置对的。 （6）基本砼浇筑完，应用草带等覆盖并浇水加以养护。3、施工要点（1） 基坑（槽）应进行验槽，局部软弱土层应挖去，用灰土或砾石分层填实夯实至基底相平。基坑(槽)内浮土、积水、淤泥、垃圾、杂物应清除干净。验槽后地基混凝土应及时浇筑，以免地基土被扰动。（2） 垫层达到一定强度后，在其上弹线、支模。铺放钢筋网片时底部与混凝土保护层同厚度水泥砂浆垫塞，以保证位置对的。（3） 在浇筑混凝土前，应清除模板上垃圾、泥土和钢筋上油污等物，模板应加水湿润。（4）基本混凝土宜分层持续浇筑完毕。（5） 锥形基本斜面某些模板应随混凝土浇捣分段支设并顶压紧，以板上浮变形，边角处混凝土应注意捣实。禁止斜面某些不支模，用铁锹拍实。（6）基本上有插筋时，要加以固定，保证插筋位置对的，防止浇捣混土发生移位。混凝土浇筑完毕，外漏表面应覆盖浇水养护。4、基本土回填基本施工完毕后，应抓紧基坑回填土工作，回填前应先清除基坑中杂物，回填填料须满足现行国家关于规定，回填应做到均匀对称回填，并分层夯实，机械夯实每层厚度不不不大于30cm，每层压实不少于四遍，由两边向中间碾压，每层都进行压实系数检测，合格后方可进行上一层回填工作。回填不得使用淤泥、耕土、生活垃圾以及有机质含量不不大于5%土。 （五）钢筋工程本工程所用钢筋级别为HPB235、HRB335及HRB400三种，依照各部位所需数量分批进场。1、进场准备所有进场钢材须有出厂合格证及材质证明，并按规定作好钢筋标记和标志，对进场钢筋必要按规范抽样进行实验检查，抽样检查合格后方可使用。 2、钢筋检查与保管： 钢筋进场应具备出厂证明书或复试报告单。钢筋取样，每批代表数量不大于60吨。每批钢筋中任意两根钢筋上各取一套，每套试样从每根钢筋端部截去50厘米，然后再截取试样三根，一根作为拉力实验，另一根作冷弯实验。试验时，如有一种实验成果不符合规范所规定期，则应另取双倍数量试样，对不合格项目作第二次实验，如仍有一奶试样不合格，则该批钢筋及时退场，不能用在工程项目上。 钢筋运到施工现场后，必要严格按规定分批同级别、牌号、直径长度分别挂牌堆放，并标注明细。堆放时，钢筋下面要垫木，离地面不得不少于20厘米，以防止钢筋锈蚀和污染。 钢筋成品要分部位和构件名称，按号码顺序堆放，同一部位或同一构件钢筋要放在一起，按号牌排列，牌上注明构件名称、部位、钢筋型号、尺寸、直径、根数。3、钢筋制作（1）钢筋翻样依照施工图纸及现行砼构造工程施工质量验收规范（GB50204-）中钢筋工程某些规定，并结合该工程实际状况实行。（2）钢筋加工工序为：钢筋进场取样、实验切断配料分组对焊弯曲成型挂牌堆放。 （3）钢筋接头、钢筋绑扎与安装、钢筋最小锚固长度均严格按照03G101系列钢筋砼平法图集规定施工。（4）钢筋连接：本工程钢筋直径在16毫米以上均采用焊接连接；水平钢筋采用闪光对焊、气压焊或电弧焊焊接连接方式，竖向钢筋采用电渣压力焊焊接连接方式。（5）钢筋绑扎：钢筋绑扎前应先熟悉施工图，核对钢筋配料表和料牌。核对成品钢筋品种、直径、形状、尺寸和数量，如有错漏，应及时纠正增补。 绑扎复杂构造部位时，应先研究钢筋穿插就位顺序，并与关于工种研究支模、绑扎钢筋等遇到施工难度,以保证施工进度规定，减少绑扎困难，避免返工，加快进度。钢筋绑扎用铁丝采用1822号铁丝或铅丝，所需铁丝规格依照钢筋直径而定，并符合关于规定。板钢筋网绑扎，四周两行钢筋相交点应每点扎牢，中间某些隔一根互成梅花形扎牢。双向主筋钢筋网，则需将所有钢筋相交点扎牢。绑扎时应注意相邻绑扎点铁丝扣成“八”字形，以免网片歪斜变形。（6）梁与板钢筋绑扎时应注意：a、纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径25mm短钢筋，以保持其设计距离；b、箍筋接头应交错布置在两根架立钢筋上；c、楼板钢筋绑扎时应注意严格控制板上部负筋位置，要防止被踩下；d、板、次梁与主梁交叉处，板钢筋在上，次梁钢筋居中，主梁钢筋在下；e、当有圈梁或垫时，主梁钢筋在上；f、梁板钢筋绑扎时要防止水电管线将钢筋抬起或压下。安装钢筋时，配备钢筋级别、直径、根数和间距均应符合设计规定。钢筋位置容许偏差应符合规范规定。(7) 柱、梁、板钢筋砼保护层控制构造工程中钢筋保护层十分重要，直接影响建筑耐久性，因而本工程中拟采用塑料卡和砼垫块并用，来控制钢筋保护层。塑料卡宜控制，用于柱子侧面；砼垫块压性能好，用于板底。保护卡要严格按规范和规定绑在钢筋上，并捆绑结实。柱子绑在箍筋上；墙绑在外侧水平筋上；板垫在下层钢筋上；梁垫在箍筋下。采用定位套箍控制墙筋偏位。该套箍用钢筋焊接而成，在混凝土浇筑前用于固定钢筋间距及位置等，可周转使用。3、钢筋构造规定基本中纵向受力钢筋保护层厚度不不大于50mm，保护层厚度不不大于受力钢筋直径；板、墙中分布筋砼保护层厚度不不大于设计表中主筋保护层厚度值，梁、柱中箍筋和构造钢筋砼保护层厚度不不大于15mm。工程构造构件底面采用现场预制高标号砂浆垫块，内卧细铅丝，用以固定；现浇板面层钢筋使用钢筋马凳支设，工程构造构件侧立面采用新型高强塑料钢筋保护层垫块卡。4、其她条件（钢筋绑扎和附加钢筋网） （1）当钢筋数量和钢筋层数较多，施工时应按有关详图保证下层钢筋互有关系，尽量避免超浇状况。（2）混凝土构件内部设立各种钢筋或绑扎铅丝，不得接触模板，绑扎铅丝向混凝土构造内侧。（六）模板工程本工程模板重要采用1200240012覆塑面竹胶合板模板，配备足够木方子，钢管硬架支撑系统；框架梁高不不大于600穿12对拉螺栓加固，严格按照清水砼原则规定支设模板。1、基本模板土质较好，阶梯型基本模板最下一级可不用模板而进行原槽浇筑。安装时，要保证上、下模板不发生相对位移。2、柱子模板有两块相对内拼板夹在两块拼板之间拼成，亦可用短横板代替外拼板钉在内拼板上。 柱底普通有一钉在底部混凝土上木框，用以固定柱模板底板位置。柱模板底部开有清理空孔，沿高度每间隔2m开有浇筑孔，模板顶部依照需要开有与梁模板连接缺口。为承受混凝土侧压力和保持模板形状，拼板外面要设柱箍。柱箍间距与混凝土侧压力、拼板厚度关于。由于柱子底部混凝土侧压力较大，因而柱模板越接近下部柱箍越紧。3、梁模板梁底模板承受垂直荷载，普通较厚，下部有支架支撑。支架立柱最佳可以做成伸缩，以便调节高度，底部应支撑在坚实地面，在框架构造施工中，应使上层支架立柱对准下层支架支柱。支架间应用水平和斜向拉杆拉牢，以增强整体稳定性，当层间高度不不大于5m时，宜选桁架作模板支架，以减少支架数量。梁侧模板重要承受混凝土侧压力，底部用钉在支架顶部夹条夹住，顶部可由支撑楼板搁栅或支撑顶住。高梁，可在侧板中上位置用铁丝或螺栓互相撑拉，梁跨度等于及不不大于4m，底模应起拱，设计无规定期，起拱高度宜为全跨长度1100031000。4、楼板模板重要承受竖向荷载，当前多用定型模板。它支撑在搁栅上，搁栅支撑在梁侧模外横当上，跨度大楼板，搁栅中间可以再加支撑作为支架系统。5、模板支设（1）涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。（2）模板接缝不应漏浆，在浇筑砼前，模板内应浇水湿润，模板内无积水。（3）模板与砼接触面应清理干净并涂刷隔离剂，但不得采用影响构造性能或妨碍装饰工程施工隔离剂。（4）浇筑砼前，模板内杂物应清理干净。（5）固定在模板上预埋件，预留孔和预留洞均不得漏掉，且应安装牢固。（6）柱模采用定型模板。柱模板支设，按照放线位置及设计图模板位置，由下至上安装模板。柱箍采用间距500mm钢管；柱箍与满堂脚手架连接，保证柱模稳定性。（7）板采用12mm厚塑竹胶合板，与80100mm木方配制支模。施工时按放线位置进行模板拼装。6、模板拆除（1）模板拆除必要检查同条件养护试件实验报告，并实行申请制度，关于人员必要签字齐全。（2）砼强度规定：不承重模板，砼强度应达到拆模时其表面或棱角不致损坏，普通砼强度应达到2.5Kpa；承重模板、跨度2m梁板，砼达到75%设计强度，超过8米跨度及悬臂承重构造达到100%设计强度方可拆模。（3）梁板拆除顺序，后支先拆，先支后拆，非承重先拆，承重后拆，先拆柱模板，再拆楼板模板，最后梁模。（4）非承重模板，应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除。（5）承重模板应在与构造同条件养护试块达到下表规定，方可拆除。 整体式构造拆模时所需混凝土强度项次构造类型构造跨度(m)按设计混凝土强度原则值百分率(%) 1 板2 50 2，8 758 100 2梁、拱、壳 8 758 100 3悬臂梁构件 1007、拆模应注意如下几点： （1） 拆模板时不要用力过猛，拆下来模板要及时运走、整顿、堆放以便在用。（2） 模板及其支架拆除顺序及安全办法应按施工技术方案执行。拆模板顺序普通应是后支先拆，先拆除非承重某些，后拆除承重某些。普通是谁安谁拆，重大复杂模板拆除，事先应制定拆除方案。（3）拆除框架模板顺序；柱模板楼板底板梁侧模板梁底模板；拆除跨度较大梁下支柱时，应先从跨中开始，分别拆向两端。（4）楼层板支柱拆模,应按下列规定进行;上层楼板正在浇筑混凝土时，下一层楼板模板支柱不得拆除，再下一层楼板模板支柱，仅可拆除一某些。跨度4m及4m以上梁下均应保存支柱，其间距不不不大于3m.（5）拆模板时，应尽量避免混凝土表面
