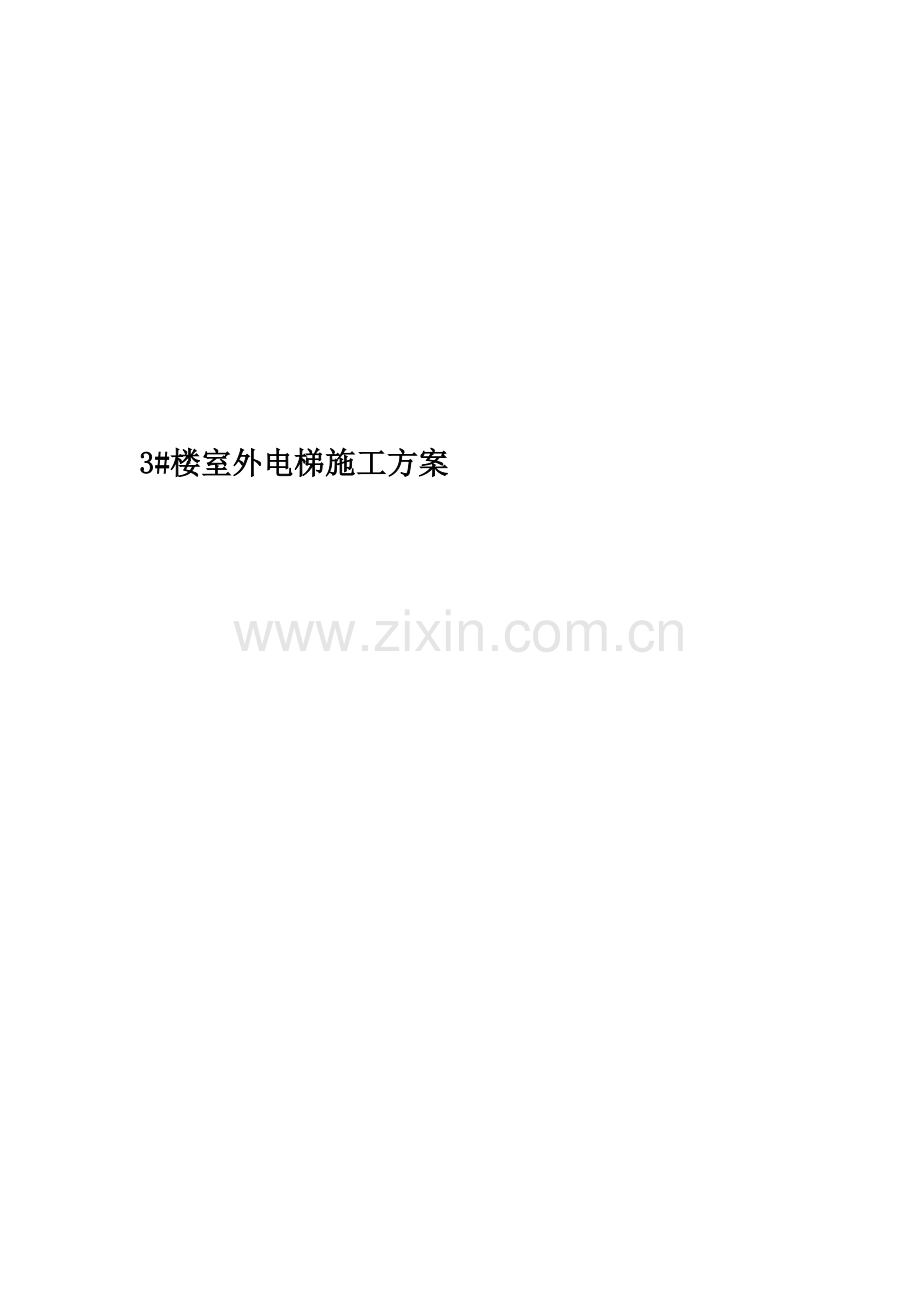

3#楼室外电梯施工方案.doc

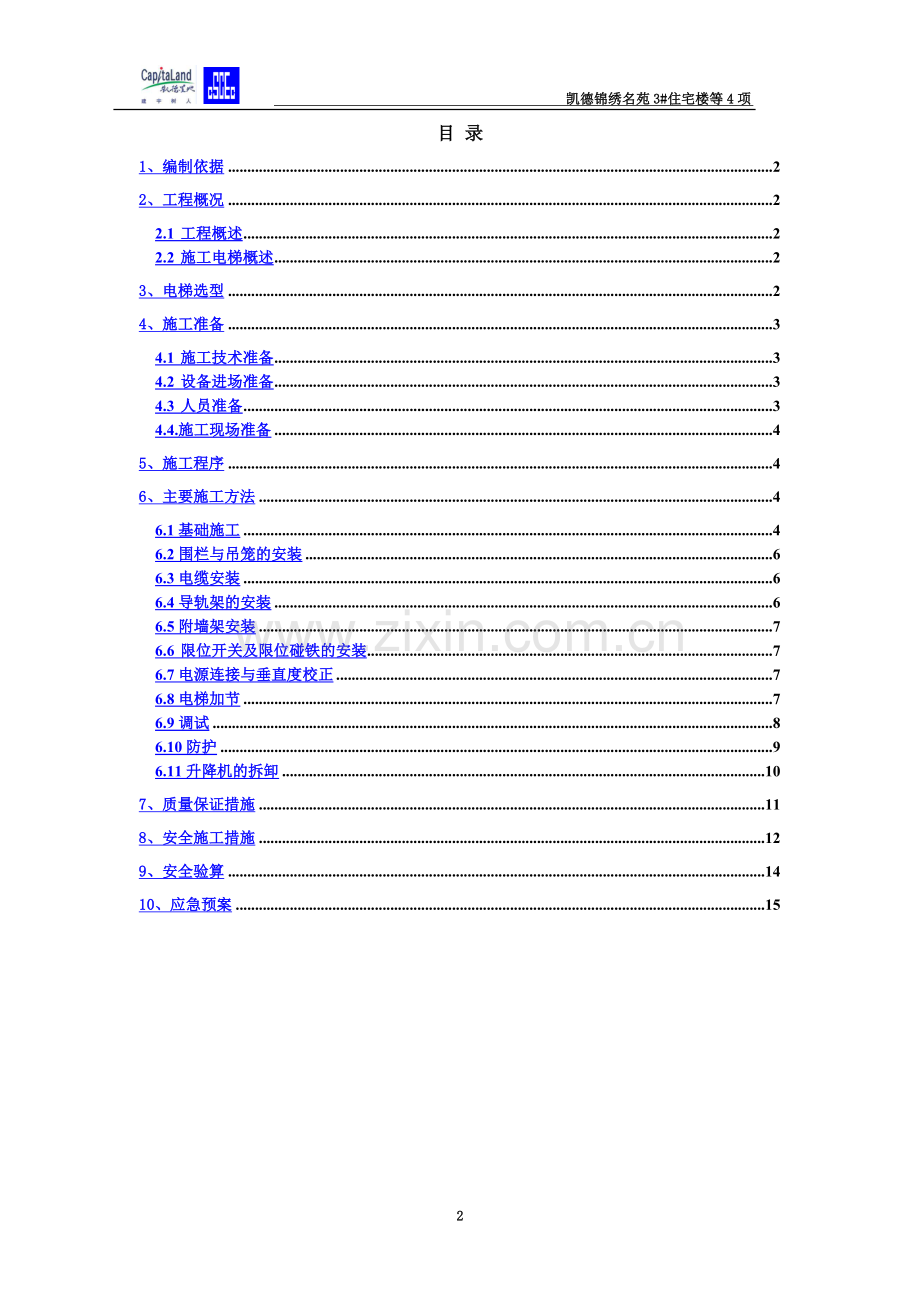

3#楼室外电梯施工方案 凯德锦绣名苑3#住宅楼等4项 目 录1、编制依据22、工程概况22.1 工程概述22.2 施工电梯概述23、电梯选型24、施工准备34.1 施工技术准备34.2 设备进场准备34.3 人员准备34.4.施工现场准备45、施工程序46、主要施工方法46.1基础施工46.2围栏与吊笼的安装66.3电缆安装66.4导轨架的安装66.5附墙架安装76.6 限位开关及限位碰铁的安装76.7电源连接与垂直度校正76.8电梯加节76.9调试86.10防护96.11升降机的拆卸107、质量保证措施118、安全施工措施129、安全验算1410、应急预案151、编制依据序号名称编号1施工现场机械设备检查技术规程JGJ160-20082建筑机械使用安全技术规程JGJ33-20123特种设备安全监察条例 国务院第373号令4施工升降机安全规程JGJ215-20105建筑施工高处作业安全技术规范JGJ80-916建筑施工用电安全技术规范JGJ46-20057建筑结构荷载规范GB5000920018施工升降机技术条件GB/T1005419969特种设备安全监察条例 国务院第373号令10SC系列施工升降机使用说明书2、工程概况2.1 工程概述本项目位于北京市朝阳区东四环慈云寺桥东北侧，西侧为东四环路城市绿化带，北侧为道沟南滨河路，东侧为规划八里庄西里中路，南侧紧邻朝阳路。拟建工程为凯德锦绣名苑3#住宅楼等4项，位于北京市朝阳区东四环慈云寺桥东北侧。3#楼建筑面积28132 m2、其中地上建筑面积：25982（含人防出入口及管理用房面积46平方米），地下建筑面积：2150。地上26层、地下2层，建筑沿高76.4m。 2.2 施工电梯概述本工程采用1台SCD200/200型外用施工电梯；根据本工程施工条件，考虑到材料运输方便，且合理使用施工升降机，设置一台升降机施工升降机设置在3#楼北侧，工程使用的施工升降机安装在建筑物14轴到17轴之间，安装高度约为84m。3、电梯选型根据工期要求、工程特点和平面尺寸，本工程采用SCD200/200型双笼人货两用施工电梯，提升速度36m/s，额定起重量为2T，吊笼质量21.8T，外笼重量1.6T，配重1.2t,标准节长1.5m，重0.16T，吊笼尺寸(长宽)为30001300。本工程3#楼外用电梯布置在3#住宅楼北侧，电梯基础坐落于顶板回填土及肥槽回填土之上，基础底部至车库顶板上部区域回填土采用2:8灰土换填，压实系数0.95，底部素土压实系数0.94。为防止3#楼肥槽底部土方压实系数不足消除沉降隐患，结构上设置M20胀栓加工字钢复合底托，作为基础加固。4、施工准备4.1 施工技术准备工程技术人员必须提前进行现场实地勘测，仔细地考虑在安装及今后拆卸中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同总包项目部沟通，共同商讨解决对策，确保施工顺利安全的进行。4.2 设备进场准备设备进场检验程序：安装单位与项目部材料员、安全员对设备各个零部件全面检查，确保安全无损。4.3 人员准备4.3.1施工现场安全负责人：郑晨旭 张亮职责：全面负责安装作业的安全、协调等工作；召开安装人员会议，进行全面的安全技术交底。4.3.2 现场负责人：张玉斌职责：全面负责安装作业的人员调配等工作，对安装作业的技术和质量负责，牢固树立安全第一的思想，按照操作规程和说明书的要求精心组织和指挥作业。4.3.3 安装工：姓名：秦平 证号：京A052009000022姓名：李元元 证号: 京A052010000145姓名：李林 证号：京A052010000033姓名：李侠超 证号：京A052010000032职责：在负责人指挥下，按照安装程序从事各部件的安装，一切作业均需有负责人的指令，不得擅自作业。施工升降机安装人员岗前安全教育，教育内容有施工升降机安装拆卸技术方案和安全规格：4.4.施工现场准备4.4.1 升降机基础施工完毕，基础混凝土强度满足设计强度的90%，表面平整度满足施工要求。4.4.2施工升降机专用电箱施工安装接入到指定位置，并通电。4.4.3 组装安装区域设置警戒线，设有明显标志，并有专人监护。5、施工程序1.基础施工本工程外基础直接设置在基础肥槽回填土及地下车库顶板回填土上。2.安装前告知交告知表，送审表到项目部，由项目部一并其他相关资料，交建委告知。3. 升降机安装主要安装顺序：明确安装程序流程：安装底座安装基础节和两节标准节加围栏、笼体安装传动机构安装电缆（并接通电源）安装6个标准节调整笼体安装下限位，下极限碰铁安装标准节（导轨架）同时安装附墙架及电缆架安装上限位碰铁及极限开关润滑整机调试检验合格交付使用。施工方划施工区域，拉好警戒线4.升降机锚固附着5.室外电梯防护搭设6.升降机加节7.升降机拆除6、主要施工方法6.1基础施工混凝土基础长6m，宽5m，厚0.3m，砼强度等级为C30，配筋为双层双向12200。基础维护墙高度800mm，马牙槎构造柱采用基础上插筋412钢筋，箍筋8200。（详见3#楼升降机基础构造图）基础底部至车库顶板上部区域回填土采用2:8灰土换填，压实系数0.95，底部素土压实系数0.94。为防止3#楼肥槽底部土方压实系数不足消除沉降隐患，结构上设置m20胀栓加工字钢复合底托，作为基础加固。基础施工时，按升降机位置放出基础位置线，再绑扎钢筋、支模板浇筑混凝土。基础施工时要做好基础钢筋保护层的垫置工作。混凝土要振捣密实，待混凝土强度达到租赁设备厂家要求的混凝土强度的90%后再正式安装施工升降机。电梯基础定位图如下：（1）距离电梯基础1500mm位置设置集水井，集水井净尺寸为800800600，采用120mm厚砖墙砌筑,内侧抹灰20mm厚，集水井深度从原土面下挖600mm，下铺300mm厚卵石，井内放置一台抽水泵。基础四周须设置排水沟，排水沟导向集水井。（2）基础须挖至实土部位，基础平整度允许差为1/1000，基础地耐力应达到150KN/，且经总工程师验收合格后才能进行下一道工序。（3）浇筑混凝土之前必须经技术人员验收合格后方可进行浇筑。（4）电梯基础施工时遇到各种问题需及时与技术人员沟通，按照技术人员要求进行施工。（5）电梯基础应有可靠接地，接地地阻4，采用两根25镀锌圆钢埋深2500mm，距基础边5m、10m，用40mm镀锌扁铁焊接连接牢固。基础钢筋网底部焊接成环状闭合圈与防雷接地钎焊接连接。6.2围栏与吊笼的安装1、将基础表面清扫干净，将地脚螺栓与底座安装好；2、用水平仪将基座校水平；3、安装两个标准节，同时安装好缓冲弹簧；4、将外围栏安装并固定好；5、用起重机吊起一个吊笼，电梯上方有4个吊点，电梯笼重1.8t，从标准节上方使吊笼准确就位，另一个吊笼用相同的方法，使其就位；6、用塔吊安装传动机构，传动板上有4个吊点，用卸扣与钢丝绳将其固定，吊到之前安装的两个标准节上，用标准节螺杆连接并固定。7、吊笼、围栏安装完毕后调整6.3电缆安装1、接好主电缆；2、接好电梯各部分控制线路；3、安装6个标准节，通电并调整笼体后，安装好下限位以及下极限开关6.4导轨架的安装1、 将标准节两端管子接头处及齿条销子处擦干净，并加少量润滑脂，在地上将4节标准节连成一组，然后吊导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固；2、 随着导轨架的不断提高，应同时安装附墙架，并检查导轨架安装垂直度，允许偏差100m小于35mm；6.5附墙架安装独立高度不超过6m，以上每套附墙之间的距离不超过9m即没三层附着一次；将附墙一端与导轨架相连，另一端用穿墙螺栓(M20400)与建筑横梁连接。6.6 限位开关及限位碰铁的安装1、下限位碰铁的位置，应在吊笼载下行时自动停止在碰到缓冲弹簧100200mm处；2、下限碰铁应安装在吊笼在碰到缓冲弹簧之前制动；3、上限碰铁调整到使吊笼制动停止在上终端平台位置；4、上限碰铁安装在吊笼超过上终端平台150mm处；5、确保上、下限位开关距限位碰铁的距离；6、必须保证极限触柄与上下极限碰铁的距离在极限开关断开位置时，其触柄距碰铁0.22mm范围内；7、固定所有碰铁上的螺栓，确保碰铁不移动；8、安装完毕后，应进行自检，对整机进行全面检查、试运转，确认设备能正常运转后，报有资质机构进行检测，检测合格后，由施工方监理安装单位联合验收合格后，并出具书面证明文件后方可使用。6.7电源连接与垂直度校正1、 现场升降机电源供应箱距升降机5m左右，并设置防护箱以供电箱供应。2、 将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱；3、将电缆线以自由状态盘入电缆笼内；4、电缆线一端从电缆笼底部引出接入电源箱，加一端通过电缆托架引到吊笼内接入电控箱；5、电缆笼安装在电缆托架上方，使电缆在其中心并可自由的拽出或盘入电缆笼内；6.8电梯加节随着导轨架的不断提高，必须每隔一定的距离安装附着架用于连接导轨架与建筑物，以保证导轨架的稳定性，并可通过它来调整导轨架的垂直度。6.8.1导轨架的加高安装1、在地面将四节标准节用螺丝按350N.M预紧力矩连接好；2、将加节按钮盒接钱插头至驾驶室操纵箱的相应插座上,并将操作箱的控制旋钮钮至加节位置,加节按钮盒应置于吊笼顶部；3、在吊笼顶上操纵吊笼,驱动吊笼上升,直至吊笼顶面距导轨架顶端约300MM左右；4、按下紧急停机按钮至停上位置,防止意外；5、注意:吊笼驱动上升时,吊笼顶部人员必须注意安全,防止与附着架相碰。6、指挥塔吊吊起拼装好的标准节,在标准节立柱接头锥面上涂上润滑油,将标准节转到导轨顶端,对好下面一节标准节的接头孔,用螺栓固定连接处,操纵吊笼至适合的工作位置,拧紧全部标准节连接螺栓(按350N.M预紧力矩连接)。7、在连接标准节时,需检查齿条螺栓并紧固。重复上述过程,直至导轨架达到所要求的高度.在导轨架加高时,按要求每9米内安装一道附墙,每架高10 米左右,用经纬仪检测一次垂直度,并及时调整达到要求.6.8.2附着杆的安装1、 施工升降机标准节加高至9米后,必须加设附着,附着由二根支杆及一根联系杆组成,支杆一端用万向扣与过道竖杆连接,另一端用销或螺栓与建筑物的预埋件相连.每道附着间距9米。2、按照上限位开关、三相限位开关的实际位置,安装、调整导轨架顶部限位档板、挡块。3、施工升降机的再次加高安装重复上项。6.9调试1、 梯笼与标准节的配合调整间隙为3mm，调整偏心轮滚轴前端伸出梯笼骨架的长度。2、齿轮与齿条齿合副调整为：齿顶间隙21.6mm齿面间0.350.20mm，齿面接触面积不小于60%，且不得一端偏压，齿轮端面与齿条平齐。平衡滚轮外圆与齿条背向的间隙为00.1mm。3、保证电枢与爪型铁芯间隙为0.50.6mm，锥鼓型限速器输入齿轮的齿顶间隙2.41.6mm，齿面间隙0.70.3mm，梯笼正常运行，限速器不应有异响，手摸外壳应无点击感觉。SCD200/200电磁制动器的摩擦片与制动轮完全分离时，间隙一般控制在1mm左右。4、电器安全装置施工升降机除机械方面采用锥鼓型限速器外，电器设置安全保护开关 单双行门保护开关，上下行程极限开关，调整上下极限开关必须灵敏，起安全作用，因为上下极限开关均设置二个串联，能有效保证动作可靠。限速器保护开关，无论什么原因施工升降机速度超过允许值时，限速器内保护开关动作，切断控制电源使电机失电，制动器制动。5、荷载试验（1） 空载实验，安全限速器坠落实验，此项在基地已实验主梯笼制动距离1.1m，副梯笼制动距离0.85m，限速器每动作一次松开后，必须向上升放松摩擦锥体离心块，空载时全程上升、停车、下降等动作，反复实验不得少于3次，各部位运行正常，无异响，无卡滞。各限位开关安全装置灵敏可靠。各连接销钉均无松动，电器控制灵敏有效。（2）额定载荷试验：装载最大额定起重量，提升梯笼到4米高度打开电动机电磁制动器，使梯笼自由降落，观察安全制动效果应灵敏可靠，全程提升、下降三次，提升运行、下降应正常无异响。（3）超载试验：装额定载荷起重量的100%，全程升降、制动、运行不得少于3次，超载实验中，各部位应不出现异常现象，安全制动可靠，各金属结构件，无变形损裂，电机升温正常，过流保护，短路保护，安全接触保护，均应良好，调整正确。6.10防护外用电梯的防护分为电梯防护和出入口安全防护。1、电梯防护电梯防护采用与电梯配套的防护围栏进行防护，如下图所示：2、 出入口安全防护（1）升降机外架：室外施工电梯安装完成后，搭设电梯安全通道及施工平台，用48钢管及扣件搭设，要求搭设位置准确，各钢管、扣件连接牢固。两侧增设1500mm高的防护栏杆，密目网密闭。由于3#楼楼高76.4m，施工平台采用双立杆搭设，步距1.45m，搭设见附图。（2）外架卸荷：每四层均增设一道钢丝绳卸荷都要进行100%卸荷，卸荷采用14钢丝绳。卸荷钢丝绳一端穿过墙体穿墙螺栓孔用绳卡固定，末端设置安全弯；另一端斜向下吊在平台架节点处，在立杆与水平杆、小横杆的交接处加两道防滑扣件；斜拉钢丝绳用手拉葫芦拉紧，要做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀；吊点必须在立杆与大横杆、小横杆交点处，钢丝绳必须通过主节点兜紧；卸荷钢丝绳采用骑马式卡扣固定端头，每个固定点不少于4个卡扣（同向），钢丝绳自由端回扣至端头卡扣内，搭接钢丝绳亦采用此种方式。（3）安全通道：升降机入口处搭设安全通道，安全通道搭设净高4.0m，净宽4.5m，长度为6m。安全通道棚顶共分两层，上下两层间距500mm，共铺木跳板及安全网二道。上、下两层棚顶木跳板上均设安全网。通道门口挂置“安全通道”示牌，并在两侧悬挂各类安全警示标语。安全通道具体搭设方法见附图。6.11升降机的拆卸施工升降机的拆卸方法，在没有塔吊配合的情况下，人工拆除。拆除工具选汽车吊。1、工地使用完毕后，由安装单位将告知表送项目部，由有资质的人员负责拆卸，现场有专人指挥。拆卸程序流程如下：（1）打周边警戒线（2） 安装吊杆（3） 拆除上限位（4） 拆标准节（5） 吊杆吊下来（6） 拆围栏（7） 切电源（8） 拆电缆线（9） 拆传动装置（10） 拆吊笼（11） 拆基础节和两节标准节（12） 基础破碎。2、 标准节的拆除：启动升降机，在笼顶操作，当吊笼升至上极限限位时，先将限位拆除，就点动行驶（应有人指挥），直到吊笼顶部距离第二个标准节顶部大约有300mm时停车，用吊杆吊钩吊住标准节，拆卸紧固螺栓，用卷扬机将标准节吊上后，稳放于吊笼顶部。启动升降机，将升降机降至地面。打开防护栏杆，用卷扬机将标准节放到地面。松开吊钩，将吊杆转回，关上防护栏杆。启动升降机，重复以上步骤依次拆除各标准节至主机高度。在拆除标准节的同时，拆除附墙架。（1）用汽车吊拆卸主机：先将两个传动板用钢丝绳与卸扣固定，拆除定位销，将其吊出；（2） 拆吊笼：用钢丝绳与卸扣与吊笼顶上4个吊点相连，慢慢将吊笼吊出；（3）拆基础节和两节标准节；（4）用汽车吊将各个零配件装车后，由项目部相关管理人员清场，开出门证；（5） 拆除完毕。7、质量保证措施7.1严格按方案施工，从各个方面实施控制。工程管理人员及技术人员要认真熟悉方案；施工前要进行方案交底和工程技术交底。7.2施工过程中的“三检制”原则自检：班组完成施工工序后，组织自检；交接检：施工员在自检完成后，对已完工序进行检查：专检：项目经理部质检员对班组完成的工序进行检查。7.3 “三检”完成以后，由施工员填写质量检验评定表，专职质检员核定。最后请工程监理或甲方核查。7.4 隐蔽工程验收制度：隐蔽工程由项目技术负责人组织、质量检查员、施工员、班组长参加检查，并做出较详细的文字记录。所有隐蔽项目，须在甲方、监理、设计认可签字后，方可进行下道工序。8.5施工升降机施工完成后、由安装单位、总包方、监理对电梯安装情况进行复验，复验合格后，各类资料齐全签认后方可进行使用。8、安全施工措施8.1安全措施1 施工升降机司机必须经专门安全技术培训，考核合格后，持证上岗。严禁酒后作业。2 司机必须熟悉所操作升降机的性能、构造、保养、维修知识，按规定及时填写机械履历书和规定的报表。3 施工升降机周围5米范围内，不得堆放易燃、易爆物品及其他杂物，不得在此范围内，挖沟、坑、槽。升降机的地面进出口应设置防护棚。4 吊笼维修时，如果拆下零部件后，吊笼的重量低于对重时，必须将吊笼临时固定在导轨架上。5 严禁利用施工升降机的导轨架、横竖支撑牵拉缆绳、标语和其他与升降机无关的物品。6 同一现场施工的塔式起重机或其他起重机械应距离施工升降机5米以上，并应有可靠的防撞措施。7 施工升降机安装完毕后必须经有关人员检查验收合格方可投入使用。8.2 安全操作1 施工升降机每班首次运行时，必须空载及满载运行，吊笼提升到离地面1米左右停车，检查制动器灵敏性，然后继续上行楼层平台，检查安全防护门、上限位、前、后门限位，确认正常方可投入运行。2 吊笼在载人、载物时必须使载荷均匀分布，严禁超载作业。3 升降机运行至最上层和最下层时仍应操纵按钮，严禁以行程开关自动碰撞的方法停机。4 施工升降机启动前必须先鸣笛示警，夜间操作应有足够照明。5 两个吊笼的升降机，当一个吊笼在进行吊笼保养或检修时，另一个吊笼不得运行。6 升降机运行中，司机不得做有妨碍升降机运行的动作，不得离开操作岗位，应随时观察升降机各部音响、温度、气味和外来障碍物等现象，发现反常应及时停机检查处理，故障未排除严禁运行。7 施工升降机停止运行后应遵守以下规定：（1）升降机未切断总电源开关前，司机不得离开操作岗位；（2） 作业后，将吊笼降到底层，各控制开关搬到零位，切断电源，锁好开关箱和升降机门；（3）班后按规定进行清扫、保养，并做好当班记录。8凡遇有下列情况时应停止运行：（1）天气恶劣：大雨、大风（六级以上）、大雾、导轨结冰等；（2）灯光不明、信号不清；（3）机械发生故障未排除；（4）钢丝绳断丝磨损超过报废标准。8.3 安装与拆除注意事项1 安装前，应按要求做好基础、电源、光源、工具和升降机进场道路及堆放场地的准备工作。2 清点和检查施工升降机的内外升降机笼、对重、钢丝绳、导轨架、横竖支撑、过桥、围栏等应齐全完好，不符合应更换或修理。3 检查升降机导轨架与建筑物连接处的预埋件的强度，必须符合规定。4 在吊笼下面作业时，必须用枕木支撑牢固。5 安装、拆卸必须专人统一指挥，作业区上方及地面10米范围内设禁区并设专人监护。6 升降机在重新安装以前（转移施工现场）必须认真检修和调试安全器。若使用期满1年，应重新检修、调试。7 在吊笼顶部进行安装、拆卸和检修作业时，必须使用可移动电钮。8 在安装拆卸时，严禁超过架设载荷量（即无对重时的载荷量）的规定。9 用起重机安装、拆卸导轨架，组装导轨架不得超过四节。10 安装吊杆有悬挂物时不得开动升降机笼。11 拆卸导轨架前，必须先拴好导轨架，再松下螺栓。吊笼上方的导向轮必须降到要拆下的导轨架之下。12 横竖支撑的安装与拆卸，必须随导轨架高度同步进行。13 导轨架顶端自由高度、导轨架与建筑物、导轨架的两附着点间距离和最低附着点高度均不得超过出厂规定。14 雨天、雾天、五级风以上的天气，不得进行安装与拆卸。15 安装拆卸和维修的人员在导轨架上作业时，应系安全带，不得穿硬底鞋，不得以投掷方法传递工具和器件，紧固、松开螺栓时，严禁双手操作，应一手搬扳手，一手握住导轨架杆件。9、安全验算9.1基础承载计算：导轨架重（共需56节标准节，标准节重170kg）：170kg56=9520kg，施工升降机自重标准值：Pk=(14802+1225+12582+2100+9520)+20002)10/1000=137.21kN；施工升降机自重：P=(1.2(14802+1225+12582+2100+9520)+1.420002)10/1000=275.85kN；9.2地基承载力验算 承台自重标准值：Gk=255.503.600.30=148.50kN 承台自重设计值： G148.501.2178.20kN 作用在地基上的竖向力设计值：F275.85+178.20=454.05kN 基础下地基承载力为：fa= 50.005.503.600.80792.00kN F=454.05kN 该基础符合施工升降机的要求，同时F/5.640.15MPa满足升降机基础设计要求。9.3卸荷验算荷载计算 钢丝绳计算现在需要钢丝绳承受全部荷载，及100%卸荷。则选用14钢丝绳其公称抗拉强度为1550N/mm2，破断拉力为Fg111kN。则钢丝绳的安全系数为K1a1Fg/T1 =0.8*111/9.73=9.12KN（可以）3、预埋1只22钢筋吊环的计算吊环可受拉力安全系数K=1.95（可以）10、应急预案起重机械作业的特点：起重机械作业是一种高危作业，尤其是安装拆缷作业，存在的危险因素较多，发生安全生产事故的可能性大，且容易发生重大安全生产事故，造成重大人员伤亡和财产损失。10.1机构与职责1 组织架构组 长：宋志强 13501383044副组长：王建波 13810489830组 员：郑晨旭、张亮、张建邦、杨殿昆、陆镇海、梁树义2 急救中心：120火警中心：119报警中心：110应急领导小组职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物质、交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。10.2 应急组织的职责及分工1、组长职责：1）决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制；2）复查和评估事故（事件）可能发展方向，确定其可能的发展过程；3）指导设施的部分停工，并与领导小组成员及总包项目部的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视；4）与场外应急机构取得联系及对紧急情况的处理作出安排；5）在场（设施）内实施交通管制，协助场外应急机构开展服务工作；6）在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理。2、副组长职责：1）评估事故的规模和发展态势，建立应急步骤；确保员工的安全和减少设施和财产损失；2）如果必要，在救援服务机构来之前直接参与救护活动；3）安排寻找受伤者及安排非重要人员撤离到集中地带；4）设立与应急中心的通讯联络，为应急服务机构提供建议和信息。3、组员职责1）认真落实领导安排的任务；2）将现场情况及时反馈给领导； 4、应急资源应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故的性质和后果分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和药品、生活保障物资。应急物资主要有：氧气瓶、乙炔瓶、气割设备一套、急救药箱一个、手电三个（司机、电工、经理各1个）、对讲机三部 10.3 发生施工升降机事故应急救援1.当发生意外事故的时候要保持镇静，注意事态的发展情况及影响的范围，有序指挥抢险和人员的疏散。2.事故发生时（如电器部分起火）必须关闭电源开关，用有效的灭火器材进行扑救，决不能使用泡沫式的灭火器具扑救。3.如某一个系统发生故障应马上停止运行，进行抢修，更换零部件必须采用型号材质符合技术的零部件。4.在事故发生过程中，不要盲目抢险，采取有效措施后，抢救人员才可投入救援工作，首先抢救受伤人员，再抢救集体财产。5.立刻设危险区域，并设警示标志，设专人监护，控制事故扩大发生，保护事故现场。6.按规定上报有关主管部门请求救援。10.4 发生物体打击事故应急救援1.发生物体打击事故，应马上组织抢救伤者脱离危险现场，以免再发生损伤。2.在移动昏迷的颅脑损伤伤员时，应保持头、颈、胸在一直线上，不能任意旋曲。若伴颈椎骨折，更应避免头颈的摆动，以防引起颈部血管神经及脊髓的附加损伤。3.观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。10.5发生高处坠落事故应急救援1.发生高处坠落事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动、并将下肢抬高约20度左右，尽快送医院进行抢救治疗。2.遇有创伤性出血的伤员，应采取正确的现场止血处理措施，迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。3.动用最快的交通工具或其他措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸，同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。10.6防止触电伤害的预防措施1.防止触电安全用电“装得安全，拆得彻底，用得正确，修得及时”的基本要求，为防止发生触电事故，在日常施工（生产）用电中要严格执行有关用电的安全要求。2.施工时必须按施工组织设计进行敷设，竣工后办理验收手续。3.一切线路敷设必须按技术规程进行，按规范保持安全距离，距离不足时，应采取有效措施进行隔离防护。4.非电工严禁接拆电气线路、插头、插座、电气设备、电灯等。5.根据不同的环境，正确选用相应额定值的安全电压作为供电电压。6.带电体之间、带电体与地面之间、带电体与其他设施之间、工作人员与带电体之间必须保持足够的安全距离，距离不足时，应采取有效的措施进行隔离防护。7.在有触电危险的处所或容易产生误断、误操作的地方，以及存在不安全因素的现场，设置醒目的文字或图形标志，提醒人们识别、警惕危险因素。8.采取适当的绝缘防护措施将带电导体封护或隔离起来，使电气设备及线路能正常工作，防止人身触电。9.采用适当的保护接地措施，将电气装置中平时不带电，但可能因绝缘损坏而带上危险的对地电压的外露导电部分（设备的金属外壳或金属结构）与大地作电气连接，减轻触电的危险。10.同一工地不能同时存在TN-S或TT两个供电系统。10.7发生触电事故的应急救援1.触电急救的要点是动作迅速，救护得法，切不可惊慌失措，束手无策。要贯彻“迅速、就地、正确、坚持”的触电急救八字方针。发现有人触电，首先要尽快使触电者脱离电源，然后根据触电者的具体症状进行对症施救。2.脱 离电源的基本方法有：（1） 将出事附近电源开关刀拉掉、或将电源插头拔掉，以切断电源。（2） 用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或者将触电者拨离电源。（3） 必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。（4） 救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。（5） 如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下使其与地绝缘来隔断入地电源，然后再采取其它办法把电源切断。（6） 如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点810米的范围内，以防止跨步电压触电。触电者脱离带电导线后应迅速将带到810米以外立即开始触电急救。只有在确证线路已经无电，才可在触电者离开触电导线后就地急救。3.在使触电者脱离电源时应注意的事项：（1） 未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。（2） 严禁救护人直接用手推、拉和触摸触电者；救护人不得采用金属或其它绝缘性能差的物体（如潮湿木棒、布带等）作为救护工具。（3） 在拉拽触电者脱离电源的过程中，救护人宜用单手操作，这样对救护人比较安全。（4） 当触电者位于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。（5） 夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。4.触电者未失去知觉的救护措施主；应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。5.触电者已失去知觉但尚有心跳和呼吸的抢救措施：应使其舒适地平卧着，解开衣服以利呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。6.对“假死”者的急救措施：当判定触电者呼吸和心跳停止时，应立即按心肺复苏法就地抢救。方法如下：（1）通畅气道。第一，清除口中异物。使触电者仰面躺在平硬的地方，迅速解开其领扣、围巾、紧身衣和裤带。如发现触电者口内有食物、假牙、血块等异物，可将其身体及头部同时侧转，迅速用一只手的手指将其颏颌骨向上抬起，两手协同将头部推向后仰，舌根自然随之抬起、气道即可畅通。为使触电者头部后仰，可于其颈部下方垫适量厚度的物品，但严禁用枕头或其他物品垫在触电者头下。（2）口对口（鼻）人工呼吸。使病人仰卧，松解衣扣和腰带，清除伤者腔内痰液、呕吐物、血块、泥土等，保持呼吸道通畅。救护人员一手将伤者下颌托起，使其头尽量后仰，另一只手捏鼻孔的手。吹气力量要适中，次数以每分钟16-18次为宜。（3）胸外心脏按压。将作者仰卧在地上或硬板床上，救护人员跪或站于伤者一侧，面对伤者，将右手掌置于伤者胸骨下段及剑突部，左手置于右手之上，以上身的重量用力把胸骨下段向后压向脊柱，随后将手腕放松，每公钟挤压60-80次。在进行胸外心脏按压时，宜将伤者头放低以利静脉回流。若伤者同时拌有呼吸停止，在进行胸外心脏按压时，还应进行人工呼吸。一般做四次胸外心脏按压，做一次人工呼吸。（4）应急救援工具：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。10.8 当事故发生后处理措施(1)现场有关人员应立即报告负责人及事故急救援组组长，由救援组长指挥对伤员立即组织抢救，采取有效措施防止事故扩大和保护现场。(2)按照有关规定，立即报告公司质安部和本公司安全生产人。(3)应急准备和响应流程如下：应急准备和响应流程图事发报告人领导小组组长（项目经理）指挥抢险对外报告相关责任部门协调抢险分队到达事故现场责任部门迎接配合实施应急响应方案责任部门做好善后工作信息反馈报告公司：消防；保卫；安全；党委；其他部门消防119匪警110交通122急救120实施抢险救护（4）救援路线如下：23
