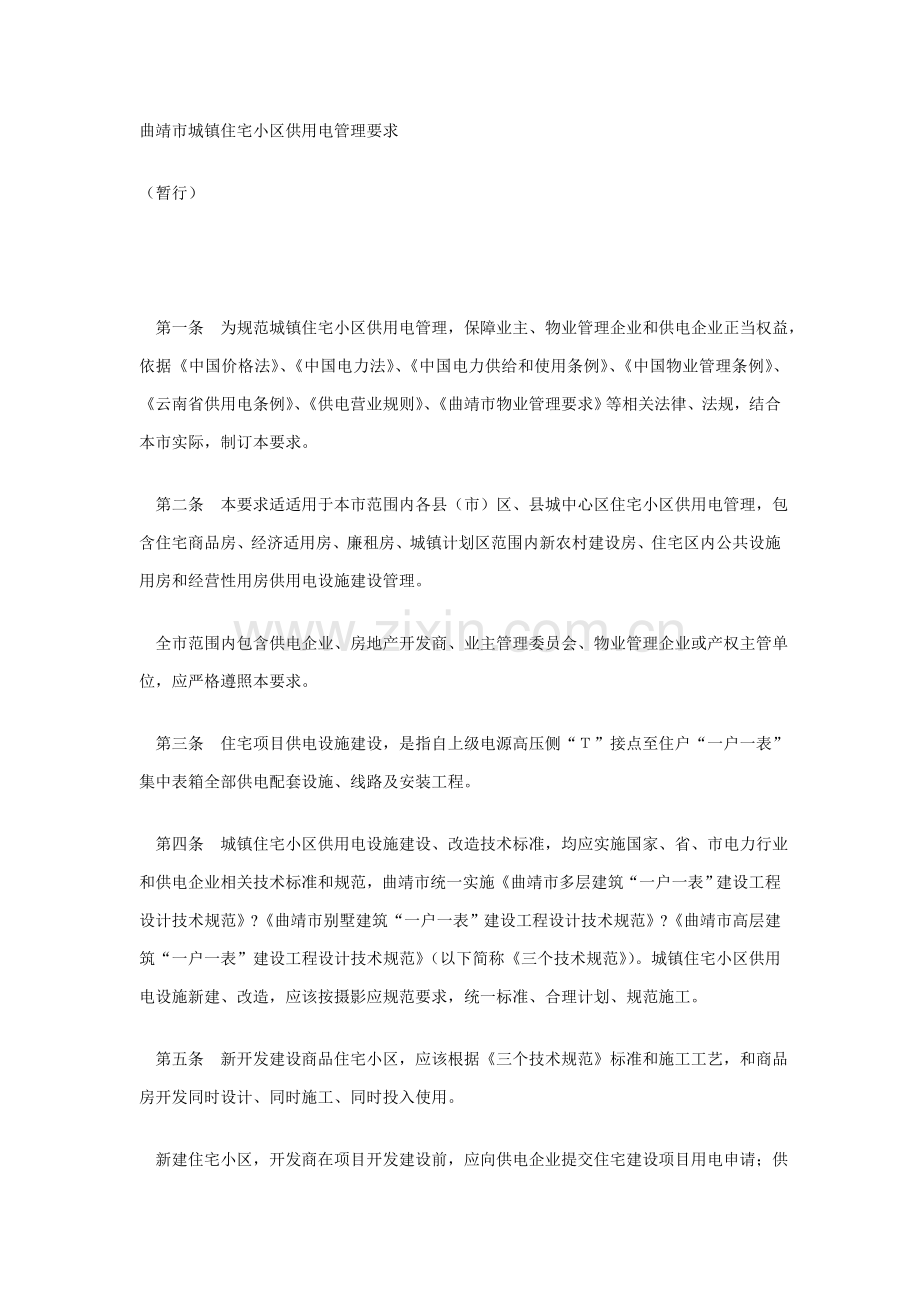

曲靖市城镇住宅小区供用电管理要求（暂行） 第一条 为规范城镇住宅小区供用电管理，保障业主、物业管理企业和供电企业正当权益，依据中国价格法、中国电力法、中国电力供给和使用条例、中国物业管理条例、云南省供用电条例、供电营业规则、曲靖市物业管理要求等相关法律、法规，结合本市实际，制订本要求。 第二条 本要求适适用于本市范围内各县（市）区、县城中心区住宅小区供用电管理，包含住宅商品房、经济适用房、廉租房、城镇计划区范围内新农村建设房、住宅区内公共设施用房和经营性用房供用电设施建设管理。 全市范围内包含供电企业、房地产开发商、业主管理委员会、物业管理企业或产权主管单位，应严格遵照本要求。 第三条 住宅项目供电设施建设，是指自上级电源高压侧“”接点至住户“一户一表” 集中表箱全部供电配套设施、线路及安装工程。 第四条 城镇住宅小区供用电设施建设、改造技术标准，均应实施国家、省、市电力行业和供电企业相关技术标准和规范，曲靖市统一实施曲靖市多层建筑“一户一表”建设工程设计技术规范?曲靖市别墅建筑“一户一表”建设工程设计技术规范?曲靖市高层建筑“一户一表”建设工程设计技术规范（以下简称三个技术规范）。城镇住宅小区供用电设施新建、改造，应该按摄影应规范要求，统一标准、合理计划、规范施工。 第五条 新开发建设商品住宅小区，应该根据三个技术规范标准和施工工艺，和商品房开发同时设计、同时施工、同时投入使用。 新建住宅小区，开发商在项目开发建设前，应向供电企业提交住宅建设项目用电申请；供电企业经过现场勘察，根据国家、行业、企业技术标准，依据开发单位建设规模，对供电方案进行审核和同意，并提供对应“一户一表”建设工程设计技术规范，所取规范只供该项目标设计使用。 开发商自行委托含有国家要求设计资质企业，进行小区供配电设施设计，设计图纸应报供电企业审核，供电企业依据相关技术标准、规范，提出书面设计审核意见，作为以后供电依据；开发商自行委托含有承装（修、试）电力设施许可证施工企业进行供用电设施施工；在施工期间，包含隐蔽工程部分，应提前7天通知供电企业进行工程中间检验，确保供用电安全。 施工结束后，开发商通知供电企业对供用电设施进行完工接入检验验收。验收合格后，开发商和供电企业签署相关移交协议、办理完结移交相关手续后，供电企业对小区用户实施抄表到户管理；验收不合格，开发商应根据供电企业提出意见进行整改直至合格；在未经验收合格前，开发商不得将商品房交付购房人使用。 第六条 新建住宅小区用电，供电企业回复供电方案、图纸审查、完工验收合格办结相关手续后接火送电时间，不得超出供电服务监管措施要求时限。 第七条 现有城镇住宅小区供用电设施达不到国家、省、市、电力行业和供电企业相关技术标准要求，应由负担物业管理企业或住宅产权主管单位，根据统一标准、合理计划、规范施工、分步实施、逐步推进，先改造、后移交标准，逐步实现抄表到户。 城镇住宅小区“一户一表”改造工程设计图纸，应报供电企业审核，供电企业依据相关技术标准、规范，提出书面审查意见，作为以后供电依据。 改造工程施工期间，包含隐蔽工程，物业管理企业或住宅产权主管单位应提前7天通知供电企业进行中间检验，确保供用电安全。 改造完成后，原物业管理企业或住宅产权主管单位通知供电企业对供用电设施进行完工接入检验验收。验收合格后，和供电企业签定相关移交协议、办理完结移交相关手续后，供电企业对小区用户实施抄表到户管理。 第八条 城镇住宅小区“一户一表”工程改造资金，按工程改造所包含现有供配电设施产权归属标正确定，即由产权全部些人负担设施改造费用。改造费用筹集由业主委员会、物业管理企业或住宅产权主管单位按本标准负责办理。 第九条 新建、改造城镇住宅小区，供用电设施资产移交，标准上根据自动化终端、总计量部分、公共出线计量部分、集中表箱部分产权无偿移交供电企业，供电企业负责移交资产后运行维护管理。 第十条 对暂未实施“一户一表”改造、不含有供电企业抄表到户条件城镇住宅小区，供电企业对物业管理企业或住宅产权主管单位抄表管理到总表，实施对应电压等级分类目录电价，物业管理企业或住宅产权主管单位对小区用户实施国家要求到户电价。 第十一条 小区楼道照明、公共照明用电、二次加压水泵、电梯、消防等公用设施设备用电，应根据不一样用电类别独立出线，分别装设计量装置计量，供电企业根据国家要求目录电价分别计算电费后统一向物业管理企业或住宅产权主管单位收取。 第十二条 实施中，若本要求和国家、省、市行业新出台要求不一致，按新要求实施。 第十三条 本要求由曲靖市人民政府负责解释。 第十四条 本要求自3月1日起施行。附件：1.曲靖市多层建筑“一户一表”建设工程设计技术规范2.曲靖市别墅建筑“一户一表”建设工程设计技术规范3.曲靖市高层建筑一户一表建设工程设计技术规范附件1曲靖市多层建筑“一户一表”建设工程设计技术规范1 范围1.1 本标准要求了曲靖市城镇多层建筑小区“一户一表”新建、改造工程设计技术规范。1.2 本标准依据技术进步，适时组织修编，修编后根据新技术规范实施。2 规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，通常不注日期引用文件，其最新版本适适用于本标准。供配电系统设计规范 GB5005210k及以下变电所设计规范GB5005394民用建筑电气设计规范JGJ16低压配电设计规范GB5005495电气装置安装工程接地装置施工及验收规范电力装置继电保护和自动装置设计规范GB50062电力装置电气测量仪表装置设计规范GB50063供配电设计手册中国计划出版社工业和民用配电设计手册中国电力出版社第三版城市电力计划规范GB502931999全国民用建筑工程设计技术方法电气住宅设计规范GB500961999漏电保护器安装和运行（GB1395592）建筑电气，J，CN511297/TU，.4云南省供电用电条例云南电网企业交易电价13号文相关转发南方电网企业相关规范新建住宅配套供电设施建设及管理意见（代拟稿）通知南方电网企业110kV及以下配电网计划导则3. 技术标准3.1 住宅小区配电设施、高低压电缆走廊及户外配电箱等应纳入住宅小区设计总体计划，应和小区内其它管线和设施进行统筹安排，和供电相关图纸经供电部门会审。3.2 为避免电缆迂回，避免占用主干电缆通道，小区内高压电缆走廊应考虑和临近道路或住宅小区等建筑之间直接电缆走廊，设置2个方向及以上通道。3.3 电缆敷设方法可采取电缆沟、电缆排管或桥架等方法，并设置必需手孔井，同时还应按要求设置必需标识桩。电缆两端必需设标示牌。3.4 为提升供电可靠性，降低线损，较大规模住宅小区内公用变压器应遵照小容量、多布点、靠近负荷中心标准进行配置，配电室内变压器容量和台数，应按实际需要设置。3.5 电气设备选型须充足考虑防火、防暴、防污染、节能及小型化等要求。3.6 小区公共负荷必需设独立配电室或从配电室设专柜出线，装设独立计量。3.7 小区内商业用电（含车库）必需从配电室设专柜出线，装设独立计量。3.8 全部电线电缆及低压电气设备必需含有国家3C认证和长城认证。4 负荷计算及变压器选择4.1 负荷计算4.1.1 负荷分类及负荷计算应分别满足民用建筑电气设计规范JGJ16中3.2条（负荷分级及供电要求）和3.5（负荷计算）等条款要求。4.1.2 按云南电网企业交易电价13号文相关转发南方电网企业相关规范新建住宅配套供电设施建设及管理意见通知要求，新建住宅每户建筑面积在90平方米以下按46kW/户配置；90平方米至120平方米按68 kW/户配置；120平方米至150平方米按812 kW/户配置；150平方米以上按1216 kW/户配置；住宅项目标其它配套用房供电容量按3040W/平方米配置。高于或低于上述基础配置标准住宅项目由开发建设单位和供电部门双方约定配置标准。4.2 变压器容量确定4.2.1 按民用建筑电气设计规范JGJ16中4.5.1条要求，按小容量、多布点标准，多层住宅小区宜设户外预装式变电所（箱变），有条件时也可设置室内配电室。4.2.2 单台变压器容量：变压器容量应依据实际情况配置。标准上箱变内单台变压器容量不宜超出800kVA；户内配电室单台变压器容量不宜超出1000kVA。5 配电室关键电气设备及选型多层建筑负荷均为三级负荷，用户无特殊需求时按单电源供电设计。标准上选择10kV标准电压等级供电。5.1 高压开关柜标准上选择封闭固定柜、手车式开关柜或环网柜，内配真空断路器。变压器容量较小时可采取带熔断器负荷开关。设计时各具体用途和使用要求须满足民用建筑电气设计规范JGJ16中4.4条要求。5.2 变压器变压器选型必需满足国家使用新型节能变压器要求。按民用建筑电气设计规范JGJ16中4.3.5条要求，设置在民用建筑中变压器，应选择干式、气体绝缘或非可燃性液体绝缘变压器，标准上选择干式变压器。5.3 低压配电柜标准上宜采取外形紧凑可节省占地面积抽屉式低压配电屏或多米诺低压组合式开关柜。5.4 无功赔偿装置须满足民用建筑电气设计规范JGJ16中3.6条（无功赔偿）和4.8条（电力电容器）要求。5.5 继电保护及电气测量须满足民用建筑电气设计规范JGJ16中第5章及低压配电设计规范GB50054第4章要求。5.6 配电信息自动化系统符合曲靖电网营销信息自动化计划（）及相关要求，含有远程自动抄表和管理功效。5.7 配电室配电设备部署5.7.1 配电室配电设备部署应符合国家标准10kV及以下变电所设计规范GB50053要求。5.7.2 配电设备部署必需遵照安全、可靠、适用及经济等标准，并应便于安装、操作、搬运、检修、试验和监测。5.7.3 配电室内除本室需用管道外,不应有其它管道经过.室内管道上不应设置阀门和中间接头；水汽管道和散热器连接应采取焊接。配电屏柜上方不应敷设管道。5.7.4 成排部署配电屏，长度超出6m时，屏后通道应设两个出口，并宜部署在通道两端，当两出口之间距离超出15m时，其间应增加出口。5.7.5 配电屏前后通道设置满足低压配电设计规范GB50054第3.1.9条要求6 低压配电系统低压供电半径配电变压器至集中表箱最大距离曲靖城市关键区B类区为200m，其它区域C、D类区为250m。6.1 低压主干线（配电室低压出线开关至电缆分线箱）6.1.1 标准上新建多层住宅小区低压主干线采取铜芯交联电缆阻燃铠装出线。电缆采取电缆沟或埋管敷设。主干线导线截面选择标准上不低于95mm2。6.1.2 改造小区因地形地物环境条件不能敷设电缆时可采取架空绝缘线路进行供电，用架空线路供电应采取铜芯交联聚乙烯绝缘导线。当低压主干线采取架空线路进行供电，沿墙敷设时，固定在墙上支架必需使用经热镀加工过铁附件，不得使用电镀或其它工艺处理铁附件，且四相线导线所形成平面应和墙面成90相互垂直。6.2 电缆分线箱6.2.1 全部电缆分线接箱制作，必需采取1.1mm厚度以上不锈钢。6.2.2 电缆分线箱锁采取含有磁性防撬功效密码锁及通用密码钥匙。6.2.3 电缆分线箱必需设置进、出线空气开关，在箱内接线工作完成后，应对箱内底部进行封堵，预防小动物进入箱内造成短路故障。6.2.4 电缆分线箱正面应喷有“南网标识”、“分线箱编号”、“供电故障报修95598”字样，侧面应喷有“有电危险 注意安全”字样及闪电标识。6.3 分支线 （即接户线，电缆分线箱配电室低压出线开关）至集中表箱段）6.3.1 低压供电线路主干线到每个住宅单元均采取三相四线制方法供电，每个住宅单元只设一个电源点，电源点要选择在供电线路和负荷中心处，要预防迂回供电。分支线导线截面依据住房建筑面积不一样。分支线导线截面选择标准上不低于50mm2。6.3.2 新建多层住宅小区分支线采取交联聚乙稀绝缘铜芯电缆，零线和相线截面相同。6.3.3 改造小区因地形地物环境条件不能敷设电缆时可采取架空绝绝缘线。架空分支线施工工艺标准，严格根据DL/T6021996架空绝缘配电线路施工及验收规程中相关接户线要求进行改造,具体要求是：a）低压分支线档距不得超出25m。b）分支线应尽可能避免从10kV引下线间穿过，无法避免穿越时，对10kV最小距离不得小于2m。c）分支线对地距离不应小于2.5m，但也不能高于5m；跨越街道低压绝缘线至路面中心距离，通车街道不应小于6m。d）低压线和弱电线路交叉距离：1）低压线在弱电线路上方：0.6m；2）低压线在弱电线路下方：0.3m；不能满足上述要求时应采取隔离方法。e）低压线固定要求：1）在杆上固定在绝缘子上，固定时接户线不得本身缠绕，应用单股扎线绑扎。2）沿墙敷设时，固定在墙上支架必需使用经热镀加工过铁附件，不得使用电镀或其它工艺处理铁附件，且四相线导线所形成平面应和墙面成90相互垂直。挂线钩应固定牢靠，可采取穿透墙螺栓固定，内墙应有垫铁，混泥土结构墙壁可使用膨胀螺栓，严禁使用木塞固定。3）低压线不得在档距内连接，不得有中间接头和空中搭头。6.4 集中表箱全部电能表必需集中安装于集中表箱内。6.4.1 箱体功效设置箱体分三区：单元配电箱区、计量配电箱区、出线开关区。单元配电箱区内装设一只三相自动空气开关和若干只（视户数确定）低压隔离器，三相自动空气开关用于控制本单元电源，隔离器用于切断每户电源；计量配电箱区用于安装计费电能表；出线开关区用于装设每户双极空气开关。每个单元箱应单独设置保护接地。集中表箱基础功效以下：a）集中表箱单元配电箱区设单元空气开关、低压隔离器；计量配电箱区设计费电能表；出线开关区设双极空气开关。单元配电箱区门锁设含有防撬功效磁性密码锁（钥匙由供电部门管理）；计量配电箱区门锁设含有防撬功效磁性密码锁（钥匙由供电部门管理），箱盖加封；出线开关区门锁设通用十字锁（钥匙由小区物业管理），钥匙通用。b）集中表箱内低压隔离器、表位、低压熔断器（或出线空气开关）处应标有对应编号。c）计量配电箱区内电能表排列按从左到右，从上到下次序，依据门牌号按一楼至顶楼，从左到右次序排列，走道灯表计设置在箱内右下最终一个位置。d）每只电能表出线侧装设一只双极空气开关，双极空气开关出线接至每户住户配电箱，导线采取聚乙烯塑料绝缘铜芯线（BV线）。e）集中表箱内布线要求：A相：黄色，B相：绿色，C相：红色，零线：蓝色，保护接地线：黄绿相间。f）集中表箱内电能表后出线：火线（L）为红色，零线（N）为蓝色；保护接地线（PE）为黄绿相间导线。g）单元配电箱区装设一只三相塑壳空气开关，用于控制本单元电源，操作手柄须露在门外，隔离器操作手柄不外露，单元箱内母线须预留三相用电接口。一个单元配电箱内只能装设一只三相空气开关。h）集中表箱应设置保护接地，和安全接地网连通，在表箱前应将零线同保护接地线分开，分开后零线不得再设置反复接地。三相五线制接户线在每个单元入户支架处，零线应反复接地，即采取TNCS系统。i）电能表安装接线必需符合装表工艺标准和计量接线要求。6.4.2 计量表计配置a）电能表容量配置：住户电能表按10（40）A ，15（60）A配置；走道灯电能表按1.5（6）A或5（20）A配置。b）电能表功效：电能表必需含有基础计量、分时计量、最大需量分时计量、事件统计、脉冲输出、负荷监控、冻结电量、停电抄表、停电时间统计、负荷曲线统计、复费率计量、电力载波通信、防窃电、液晶显示等功效。6.4.3 每户保护装置选择及设置a）断路器须选择质量好，含有国家3C认证和长城认证产品，产品质量稳定，厂家售后服务质量很好，型号相对统一产品。b）单相断路器采取双极开关，火、零线全部能同时断开。c）集中表箱在电能表和单元空气开关之间应装设低压隔离器，电能表后装设双极空气开关，双极空气开关不带漏电和过压功效，只含有过流和速断功效。6.4.4 表箱箱体a）表箱观察窗应采取无色透明有机玻璃，厚度大于4mm，面积满足监视抄表要求。箱体应含有防撬功效，表箱绞链应采取暗绞链，安装于户外表箱必需采取1.1mm以上不锈钢加工。b）表箱正面应喷有“南网标识”、“XX幢XX单元”、“供电故障报修95598”字样，侧面应喷有“有电危险 注意安全”字样及闪电标识。6.4.5 安装位置a）表箱安装位置需便于表计安装、抄表和用电检验和表计运行维护。标准上安装在一至二楼。b）集中表箱安装高度：安装表箱高度应方便装拆表和抄表，并应考虑安全原因。采取挂墙式集中表箱单元箱区外露单元空气开关操作手柄距地不得低于1.7m。装设在表房内集中表箱底部对地面垂直距离不得少于0.8m。6.4.6 集中表箱外型图及电气接线图图1：集中表箱外型图图2：集中表箱电气接线图：6.5 分户线（集中表箱至每户住户配电箱）用聚乙烯绝缘铜芯导线（BV型）,应采取阻燃型PVC管穿线，零线和相线采取相同截面。A相黄色、B相绿色、C相红色、零线为蓝色；保护接地线为黄绿相间导线。6.6 住户配电箱住户配电箱内装设一只含有过流、速断、漏电、过压保护功效双极空气开关，漏电、过压保护器功效要求为：6.6.1 过电压动作280+5%6.6.2 漏电动作电流30mA6.6.3断路器须带试验按钮，过压、漏电、过流、速断动作后用空气开关复归，须有动作信号指示。6.7 导线敷设6.7.1 标准上小区高压电缆和低压主干线、分支线均采取电缆，经电缆沟或埋管敷设。建成后电缆两端必需挂电缆标示牌。电缆标示牌必需载明电缆起始点及型号。6.7.2 改造小区因地形地物环境条件限制不能敷设电缆而采取架空线路时,满足4.2条要求。6.7.3 集中表箱至住户配电箱段采取BV线，经PVC管等敷设。6.7.4 集中表箱内、表箱至各住户导线敷设应预防绝缘破损，穿管线中间不能有中间接头。集中表箱单元配电箱区三相空气开关进、出线应用纯铜线鼻子压接。干线不应有中间接头。6.7.5 电缆布线必需满足低压配电设计规范GB5005495第五章第六节电缆布线要求。6.7.6 PVC管敷设时，应满足下列要求：a）PVC管应采取阻燃平滑塑料管，导线在管内不得有中间接头，接头应在接线盒内连接，联接要紧固可靠不发烧，并做好绝缘处理，绝缘安全可靠。b）PVC管明敷时应依据管径确定固定点，不得超出规程要求。c）PVC管明敷时应有预防机械损伤方法，安装稳固。d）PVC管穿过楼板时，应直接穿通，中间不能留接头。e）PVC管管径选择：其内径应比管内全部导线直径总和大1.25倍。穿16mm2 BV导线选内径大于32mmPVC管；穿25mm2 BV导线选内径大于40mmPVC管；穿35 mm2 BV导线选内径大于50mmPVC管。f）PVC管安装完成后，楼板空洞用水泥应封堵好，表面要粉刷好。7 接地接地系统设计应满足民用建筑电气设计规范第11章、12章和电气装置安装工程接地装置施工及验收规范要求。7.1 电气装置下列金属部分，均应接地或接零：7.1.1 电机、变压器、配电装置（屏、柜）等金属外壳或底座。7.1.2 钢筋混凝土构架及靠近带电部分金属遮栏和金属门。7.1.3 电缆桥架、支架和井架。7.1.4 封闭母线外壳及其它裸露金属部分。7.1.5 六氟化硫封闭式组合电器和箱式变电站金属箱体。7.1.6 电热设备金属外壳。7.1.7 控制电缆金属护层。7.1.8 在非沥青地面居民区内，无避雷线小接地电流电力线路金属杆塔和钢筋混凝土杆塔。7.1.9 交、直流电力电缆接头盒、终端头和膨胀器金属外壳和电缆金属护层，可触及电缆金属保护管和穿线钢管。7.2 配电室接地装置应符合下列要求：7.2.1 确定配电室接地配置形式和部署时，应采取方法降低接触电压和跨步电压。7.2.2 除利用自然接地极外，配电室接地网还应敷设人工接地极。但对利用建筑物基础作接地极接地电阻能满足要求值时，可不另设人工接地极。7.2.3 人工接地网外缘宜闭合，外缘各角应做成弧形。对常常有些人出入走道外，应采取高电阻率路面或采取均压方法。7.3 低压配电系统接地形式和基础要求：7.3.1 接地形式a）标准上高层住宅低压电源采取TNCS或TNS系统。b）在TN系统中，配电变压器中性点应直接接地。全部电气设备外露可导电部分应采取保护导体（PE）或保护接地中性导体（PEN）和配电变压器中性点相连接。c）保护导体（PE）和保护接地中性导体（PEN）应在靠近配电变压器处接地（通常是变压器低压中性点），且保护导体（PE）应在进入建筑物处再做“反复”接地。d）TNCS或TNS系统中当PE导体相当长时，保护导体电位和其周围地电位会产生位差，需要再设多处接地点，水平敷设时可按50m，垂直敷设时可按20m。e）保护导体（PE）上不应设置保护电器及隔离电器。f）采取TNCS系统时，保护导体（PE）和中性导体（N）从某点分开后不能再合并。7.3.2 低压配电装置接地电阻a）低压配电装置接地电阻必需满足民用建筑电气设计规范12.4条接地要求和接地电阻要求。b）低压系统中，配电变压器中性点接地电阻不宜超出4。c）低压电缆和架空线路在引入建筑物处，对于TNCS或TNS系统，保护导体（PE）或保护接地中性导体（PEN）应反复接地，接地电阻不宜超出10。d）保护配电柱上断路器、负荷开关和电容器组等避雷器，其接地导体应和设备外壳相连，接地电阻不应大于10。e）低压线路每处反复接地网接地电阻不应大于10。7.3.3 接地网连接和敷设a）变压器保护接地接地网接地电阻小于4时，低压系统电源接地点可和该变压器保护接地共用接地网。b）保护配电变压器避雷器，应和变压器保护接地共用接地网。c）对于需进行保护接地用电设备，应采取单独保护导体和保护干线相连或用单独接地导体和接地极相连。d）接地极和接地导体、接地导体和接地导体连接宜采取焊接，当采取搭接时，其搭接长度不应小于扁钢宽度2倍或圆钢直径6倍。e）穿金属管道敷设电力电缆两端金属外皮应接地，配电室内电力电缆金属外皮可利用住接地网接地。当采取全塑料电缆时，宜沿电缆沟敷设12根两端接地接地导体。f）水平或竖直井道内接地和保护干线应符合下列要求：1）电缆井道内接地干线可选择镀锌扁钢或铜排。2）电缆井道内接地干线可兼作等电位联接干线。3）电缆井道内接地干线截面（mm2）应满足：相导体截面S 对应保护导体最小截面S S16 S 16S35 16 S35 S/2 附件2曲靖市别墅建筑“一户一表”建设工程设计技术规范8 范围8.1 本规范要求了曲靖市城镇别墅小区“一户一表”新建、改造工程设计技术规范。8.2 本规范依据技术进步，适时组织修编，修编后根据新技术规范实施。9 规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，通常不注日期引用文件，其最新版本适适用于本标准。供配电系统设计规范 GB5005210k及以下变电所设计规范GB5005394民用建筑电气设计规范JGJ16低压配电设计规范GB5005495电气装置安装工程接地装置施工及验收规范电力装置继电保护和自动装置设计规范GB50062电力装置电气测量仪表装置设计规范GB50063供配电设计手册中国计划出版社工业和民用配电设计手册中国电力出版社第三版城市电力计划规范GB502931999全国民用建筑工程设计技术方法电气住宅设计规范GB500961999漏电保护器安装和运行（GB1395592）建筑电气，J，CN511297/TU，.4云南省供电用电条例云南电网企业交易电价13号文相关转发南方电网企业相关规范新建住宅配套供电设施建设及管理意见（代拟稿）通知南方电网企业110kV及以下配电网计划导则10 技术标准10.1 住宅小区配电设施、高低压电缆走廊及户外配电箱等应纳入住宅小区设计总体计划，应和小区内其它管线和设施进行统筹安排，和供电相关图纸经供电部门会审。10.2 为避免电缆迂回，避免占用主干电缆通道，小区内高压电缆走廊应考虑和临近道路或住宅小区等建筑之间直接电缆走廊，设置2个方向及以上通道。10.3 电缆敷设方法可采取电缆沟、电缆排管或桥架等方法，并设置必需手孔井，同时还应按要求设置必需标识桩。电缆两端必需设标示牌。10.4 为提升供电可靠性，降低线损，较大规模住宅小区内公用变压器应遵照小容量、多布点、靠近负荷中心标准进行配置，配电室内变压器容量和台数，应按实际需要设置。10.5 电气设备选型须充足考虑防火、防暴、防污染、节能及小型化等要求。10.6 小区公共负荷必需设独立配电室或从配电室设专柜出线，装设独立计量。10.7 小区内商业用电（含车库）必需从配电室设专柜出线，装设独立计量。10.8 全部电线电缆及低压电气设备必需含有国家3C认证和长城认证。11 负荷计算及变压器选择11.1 负荷计算负荷分类及负荷计算应分别满足民用建筑电气设计规范JGJ16中3.2条（负荷分级及供电要求）和3.5（负荷计算）等条款要求。按云南电网企业交易电价13号文相关转发南方电网企业相关规范新建住宅配套供电设施建设及管理意见通知要求，新建住宅每户建筑面积在150平方米以上按1216 kW/户配置；住宅项目标其它配套用房供电容量按3040W/平方米配置，宜采取三相供电。11.2 变压器容量确定11.2.1 按民用建筑电气设计规范JGJ16中4.5.1条要求，按小容量、多布点标准，别墅住宅小区宜设户外预装式变电所（箱变），有条件时也可设置室内配电室。11.2.2 单台变压器容量变压器容量应依据实际情况配置。标准上箱变内单台变压器容量不宜超出800kVA；户内配电室单台变压器容量不宜超出1000kVA。12 配电室关键电气设备及选型别墅建筑负荷均为三级负荷，用户无特殊需求时按单电源供电设计。标准上选择10kV标准电压等级供电。12.1 高压开关柜标准上选择封闭固定柜、手车式开关柜或环网柜，内配真空断路器。变压器容量较小时可采取带熔断器负荷开关。设计时各具体用途和使用要求须满足民用建筑电气设计规范JGJ16中4.4条要求。12.2 变压器变压器选型必需满足国家使用新型节能变压器要求。按民用建筑电气设计规范JGJ16中4.3.5条要求，设置在民用建筑中变压器，应选择干式、气体绝缘或非可燃性液体绝缘变压器，标准上选择干式变压器。12.3 低压配电柜标准上宜采取外形紧凑可节省占地面积抽屉式低压配电屏或多米诺低压组合式开关柜。12.4 无功赔偿装置须满足民用建筑电气设计规范JGJ16中3.6条（无功赔偿）和4.8条（电力电容器）要求。12.5 继电保护及电气测量须满足民用建筑电气设计规范JGJ16中第5章及低压配电设计规范GB50054第4章要求。12.6 配电信息自动化系统符合曲靖电网营销信息自动化计划（）及相关要求，含有远程自动抄表和管理功效。12.7 配电室配电设备部署12.7.1 配电室配电设备部署应符合国家标准10kV及以下变电所设计规范GB50053要求。12.7.2 配电设备部署必需遵照安全、可靠、适用及经济等标准，并应便于安装、操作、搬运、检修、试验和监测。12.7.3 配电室内除本室需用管道外,不应有其它管道经过.室内管道上不应设置阀门和中间接头；水汽管道和散热器连接应采取焊接。配电屏柜上方不应敷设管道。12.7.4 成排部署配电屏，长度超出6m时，屏后通道应设两个出口，并宜部署在通道两端，当两出口之间距离超出15m时，其间应增加出口。12.7.5 配电屏前后通道设置满足低压配电设计规范GB50054第3.1.9条要求。13 低压配电系统低压供电半径配电变压器至集中表箱最大距离曲靖城市关键区B类区为200m，其它区域C、D类区为250m。13.1 低压主干线（配电室至电缆分线箱）13.1.1 标准上别墅住宅小区低压主干线采取铜芯交联电缆出线。电缆采取电缆沟或埋管敷设。导线截面选择标准上主干线不低于95 mm2。13.1.2 标准上别墅住宅小区应在合适位置预设电缆分线箱，以满足小区特殊负荷供电需要。13.2 电缆分线箱13.2.1 全部电缆分线接箱制作，必需采取1.2mm厚度以上不锈钢。13.2.2 电缆分线箱锁采取含有磁性防撬功效密码锁及通用密码钥匙。13.2.3 电缆分线箱必需设置进、出线空气开关，在箱内接线工作完成后，应对箱内底部进行封堵，预防小动物进入箱内造成短路故障。13.2.4 电缆分线箱正面应喷有“南网标识”、“分线箱编号”、“供电故障报修95598”字样，侧面应喷有“有电危险 注意安全”字样及闪电标识。13.3 分支线（电缆分线箱或配电室至集中表箱段）接户线采取交联聚乙稀绝缘铜芯（或铜芯）导线（或电缆），零线和相线截面相同。电缆采取电缆沟或埋管敷设。13.4 集中表箱13.4.1 箱体功效设置箱体分三区：单元配电箱区、计量配电箱区、出线开关区。单元配电箱区内装设一只三相自动空气开关和若干只（视户数确定）低压隔离器，三相自动空气开关用于控制本单元电源，隔离器用于切断每户电源；计量配电箱区用于安装计费电能表；出线开关区用于装设每户双极空气开关。每个单元箱应单独设置保护接地。集中表箱基础功效以下：a）集中表箱单元箱区设单元空气开关、低压隔离器；计量配电箱区设计费电能表；出线开关区设双极空气开关。单元配电箱区门锁设含有防撬功效磁性密码锁（钥匙由供电部门管理）；计量配电箱区门锁设含有防撬功效磁性密码锁（钥匙由供电部门管理），箱盖加封；出线开关区门锁设通用十字锁（钥匙由小区物业管理），钥匙通用。b）表箱内低压隔离器、表位、低压熔断器（或出线空气开关）处应标有对应编号。c）计量配电箱区内电能表排列按从左到右，从上到下次序，依据门牌号次序排列，走道灯表计设置在箱内右下最终一个位置。d）每只电能表出线侧装设一只双极空气开关，双极空气开关出线接至每户住户配电箱，导线采取聚乙烯塑料绝缘铜芯线（BV线）。e）集中表箱内布线要求：A相：黄色，B相：绿色，C相：红色，零线：蓝色，保护接地线：黄绿相间。f）单元配电箱区装设一只三相塑壳空气开关，用于控制本单元电源，操作手柄须露在门外，隔离器操作手柄不外露，单元箱内母线须预留三相用电接口。一个单元配电箱内只能装设一只三相空气开关。g）集中表箱应设置保护接地，和安全接地网连通，在表箱前应将零线同保护接地线分开，分开后零线不得再设置反复接地。三相五线制接户线在每个单元入户支架处，零线应反复接地，即采取TNCS系统。h）电能表安装接线必需符合装表工艺标准和计量接线要求。13.4.2 计量表计配置a）电能表容量配置：电能表按15（60）A配置。b）电能表功效：电能表必需含有基础计量、分时计量、最大需量分时计量、事件统计、脉冲输出、负荷监控、冻结电量、停电抄表、停电时间统计、负荷曲线统计、复费率计量、电力载波通信、防窃电、液晶显示等功效。13.4.3 每户保护装置选择及设置a）断路器须选择质量好，含有国家3C认证和长城认证产品，产品质量稳定，厂家售后服务质量很好，型号相对统一产品。b）集中表箱在电能表和单元空气开关之间应装设低压隔离器，电能表后装设双极空气开关，双极空气开关不带漏电和过压功效，只含有过流和速断功效。13.4.4 表箱箱体a）表箱观察窗应采取无色透明有机玻璃，厚度大于4mm，面积满足监视抄表要求。箱体应含有防撬功效，表箱绞链应采取暗绞链，安装于户外表箱必需采取1.1mm以上不锈钢加工。b）表箱正面应喷有“南网标识”、“XX幢XX单元”、“供电故障报修95598”字样，侧面应喷有“有电危险 注意安全”字样及闪电标识。13.4.5 安装位置安装表箱高度应方便装拆表和抄表，别墅区集中表箱落地安装，表箱底座高出地面0.3m。底座周围应采取封闭方法，并应能预防小动物进行箱内。13.4.6 集中表箱外型图及电气接线图图1：集中表箱外型图图2：集中表箱电气接线图：13.5 分户线（集中表箱至每户住户配电箱）用聚乙烯绝缘铜芯导线（BV型）,应采取阻燃型PVC管穿线，零线和相线采取相同截面。A相黄色、B相绿色、C相红色、零线为蓝色；保护接地线为黄绿相间导线。13.6 住户配电箱别墅住户配电箱由建筑设计统一考虑，户表设计仅从集中表箱出线至住户配电箱。13.7 导线敷设13.7.1 标准上小区高压电缆和低压主干线、分支线均采取电缆，经电缆沟或埋管敷设。建成后电缆两端必需挂电缆标示牌。电缆标示牌必需载明电缆起始点
