BMS系统专项方案WEBs专业资料.doc

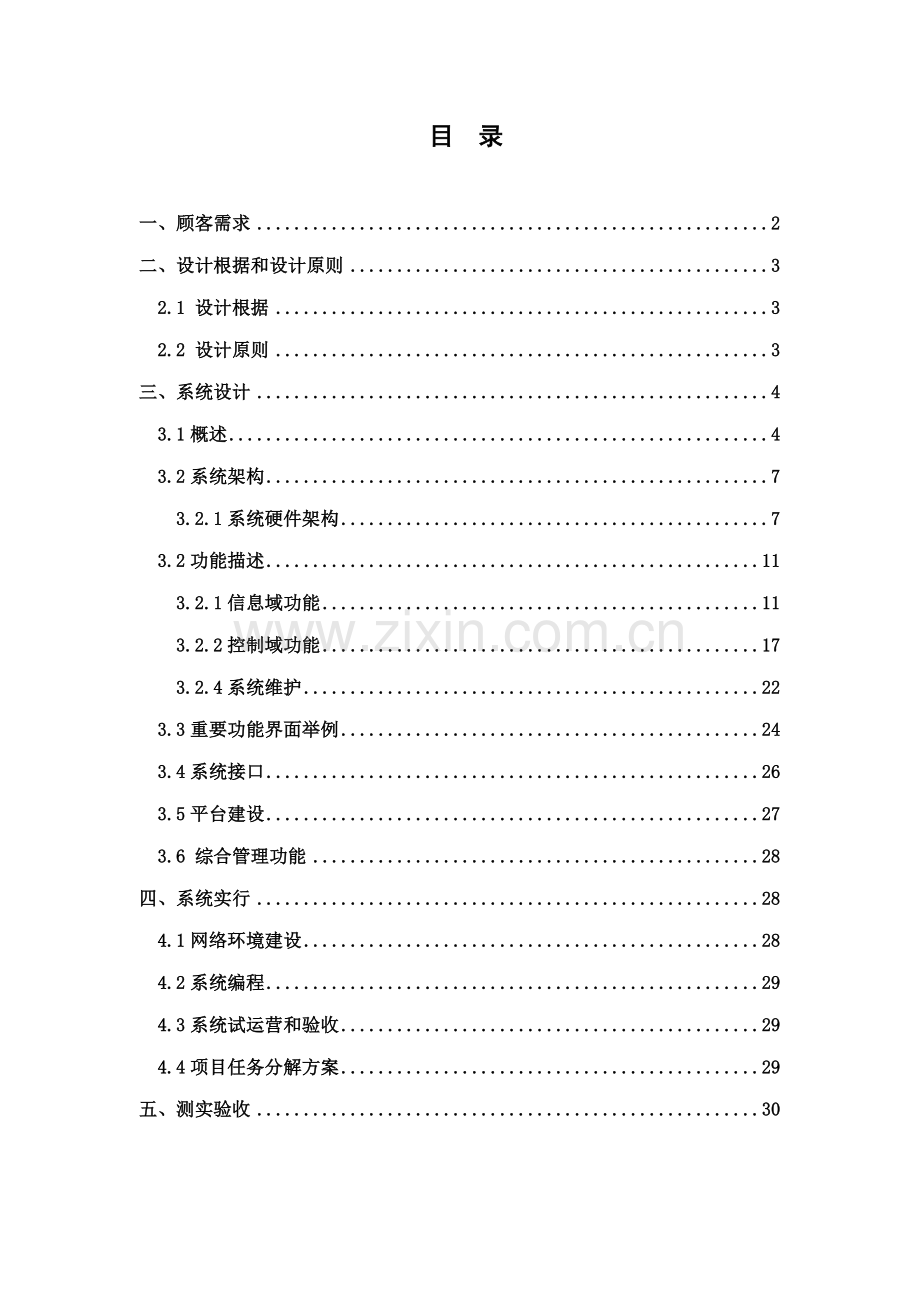

目 录

一、顾客需求 2
二、设计根据和设计原则 3
2.1 设计根据 3
2.2 设计原则 3
三、系统设计 4
3.1概述 4
3.2系统架构 7
3.2.1系统硬件架构 7
3.2功能描述 11
3.2.1信息域功能 11
3.2.2控制域功能 17
3.2.4系统维护 22
3.3重要功能界面举例 24
3.4系统接口 26
3.5平台建设 27
3.6 综合管理功能 28
四、系统实行 28
4.1网络环境建设 28
4.2系统编程 29
4.3系统试运营和验收 29
4.4项目任务分解方案 29
五、测实验收 30

三、系统设计
3.1概述
基于上述分析，一方面依照系统建设内容和功能规定进行集成管理系统总体设计。总体设计内容重要涉及集成管理系统整体架构、支撑平台（涉及网络建设）、功能模块（涉及信息域功能模块和控制域功能模块两个方面）、系统接口等几种方面。
如下图所示，中华人民共和国建设部《全国民用建筑工程设计技术办法：电气》第20章<智能化系统集成>关于技术规定集成管理模式。

本次集成系统将依照标书规定结合上述原则进行构建。构建原则如下：
(1). 网络采用以太网方式
(2). 顾客界面本系统采用B/S（Browser-Server）构造，使客户端软件配备尽量简朴。
(3). 数据库管理系统使用开放型关系数据库。
(4). 选用可以访问关系型数据库SQLServer,Oracle。
(5). 支撑平台建设
通过总体设计，对集成管理系统建设将提出相应支撑平台规定，涉及网络建设规定、服务器/工作站配备规定、应用软件配备规定等。
(6). 通信接口
通信接口开发是系统集成核心内容之一。WEBs集成管理系统是一种开放性很强系统，可以兼容各种原则接口和合同。即便如此，子系统也必要提供相应接口和合同才干实现集成。因而，在进行系统集成前必要对有关系统提出接口界面规定。
(7). 应用功能设计
WEBs集成管理系统软件平台具备模块化构造，集成商需要依照顾客特定需求将各模块内容做进一步充实和完善，特别是对于控制域中联动控制功能完善。
3.1.1系统集成基本
集成管理系统以综合布线系统提供数字信息通道为基本，并通过计算机网络通信设备、网络操作系统与其他功能系统信息接口，完毕整个建筑全局事件综合性决策、控制和系统信息集成管理。同步规定系统可觉得办公自动化系统开放原则接口，实现信息共享与管理。
3.1.2系统集成内容
系统集成采用统一通信合同和原则接口，汇集弱电系统各关于信息，对建筑物内各个智能化系统进行综合管理，重要将BAS、FAS、SAS等系统通过集成实现综合管理。
3.1.3系统应当具备功能
集成功能具备两个应用层面：信息域、控制域。
信息域：重要实现信息综合管理，通过计算机局域网技术和开放式数据库技术实现不同系统所产生数据共享。这种共享可以应用在行动之间联动关系上，也可以应用在历史数据纪录上，还可以应用在数据综合分析和优化解决上，更强调数据管理功能。
控制域：重要体当前系统联动管理。涉及楼宇自动系统与消防报警系统之间联动、楼宇自控系统与安全防范系统联动，消防报警系统与安全防范系统联动、消防报警系统与紧急广播系统联动等，这种联动关系是系统功能互补和增强，通过联动发挥单一系统难以发挥功能。
3.1.4系统选型规定
系统应选用国内外成熟、已商业应用系统成软硬件产品。依照以上顾客需求，咱们推荐顾客选用HONEYWELL公司生产、在世界上已享有盛誉WEBs系统集成软件进行本工程集成管理系统设计和实行。集成内容涉及BAS、FAS、SAS等智能化子系统。功能涵盖信息域和控制域两个层次。

3.2系统架构
3.2.1系统硬件架构
集成管理系统工作在大楼控制系统网段上。由于该网段工作内容相对独立，其安全可靠性规定也相对较高，宜通过虚网划分方式与其他网段（如办公服务网段、办公网段、公共信息服务网段、物业管理网段）隔离开。将不同使用功能网段隔离，不但可以提高系统安全性，并且可以减少网络流量，减少网络阻塞。
下图为整个___________大厦信息网络架构图。从图中可以看出整个智能化系统所有建立在一种统一平台上，通过网络划分实现各职能部门工作，从而可以提高网络高效率和安全性。
从功能集成角度重要分为二个职能
(1). BMS楼宇管理
(a) 机电设备管理
(b) 安全防范管理
a) CCTV
b) 防盗
c) 门禁
d) 车库
(c) 消防管理

(d) 设备维护、保养、维修管理
(e) 综合管理
a) 实现楼宇机电设备管理、安全防范、消防联动管理
b) 节能优化管理
(2). 信息管理与服务
(a) 一卡通管理
(b) 结算管理
(c) 客户管理
(d) 会议系统服务服务管理
(e) 多媒体信息管理
(f) 查询与人性化服务管理
(g) Internet/Intranet服务
(h) 办公管理
(i) 增值服务

集成管理系统（BMS）架构图

集成管理系统与相应集成子系统之间通过大楼控制系统网段连接，采用Web Service描述语言(WSDL) XML技术，构造与工作方式如下图所示：

XML长处：
n 开发灵活Web应用软件： 数据一旦建立，XML能被发送到其她应用软件、对象或者中间层服务器做进一步地解决。或者它可以发送到桌面用浏览器浏览。XML和HTML、脚本、公共对象模式一起为灵活三层Web应用软件开发提供了所需技术。
n 本地计算和解决 ：XML格式数据发送给客户后，客户可以用应用软件解析数据并对数据进行编辑和解决。使用者可以用不同办法解决数据，而不但仅是显示它。XML文档 对象模式(DOM)容许用脚本或其她编程语言解决数据。数据计算不需要回到服务器就能进行。分离使用者观看数据界面，使用简朴灵活开放格式，可以给 Web创立功能强大应用软件，这些软件本来只能建立在高品位数据库上。
n 数据多样显示 ：数据发到桌面后，可以用各种方式显示。通过以简朴开放扩展方式描述成果化数据，XML补充了HTML，被广泛用来描述使用者界面。HTML描述 数据外观，而XML描述数据自身。由于数据显示与内容分开，XML定义数据容许指定不同显示方式，使数据更合理地体现出来。本地数据可以以客户配 置、使用者选取或其她原则决定方式动态地体现出来。CSS和XSL为数据显示提供了发布机制。
n 在Web上发布数据 ：由于XML是一种开放基于文本格式，它可以和HTML同样使用HTTP进行传送，不需要对现存网络进行变化。
n 拥有开发厂商支持，Microsoft,Adobe,Sun,Mozilla,Oracle,SAP等等。
n 现已成为众多核心工业和市场原则。

2、系统软件架构

从系统软件架构图可以看出，软件采用了Browser/Server构造。老式Client/Server构造是两层模式，即数据存取模块放在服务器一侧，在客户机一侧集中了顾客界面和应用程序模块，顾客界面和应用程序模块在设计时混为一体。随着Internet广泛应用，Browser/Server构造应运而生，成为众多厂家竟相采用一种技术。Browser/Server构造其实也是一种Client/Server构造，它以WebServer为服务器软件，以浏览器为客户端软件。
相对于C/S构造，B/S具备许多独特长处：
n B/S是一种跨平台，一点对多点或多点对多点应用软件构造，减少了开发人员在客户端工作量，使她们可以把住意力集中到如何合理地组织信息，提供客户服务上来。
n B/S具备统一浏览器客户端软件，不但节约了开发和维护工作量，并且以便了顾客使用。
n 在B/S构造中，客户端只需操作系统和Web浏览器，数据查询，解决和表达都由服务器完毕。和C/S构造相比，客户端变得非常瘦。
n 可以透明地跨不同网络，计算机平台，无缝地联合使用数据库，超文本等各种形式信息。
n B/S运营下Internet易于设立，使用和管理。

Client/Server构造比较适合某些中小规模系统，在客户端数量不是很大状况下，C/S模式确是一种成熟运营环境，具备较好可靠性和保密性。但随着业务规模不断扩大，客户端数量增长与区域范畴延伸，C/S构造会显得力不从心。而B/S模式由于前端只需浏览器，工作量不会由于客户端增长而急剧上升，不会影响系统可靠性。考虑到与外部Internet连接状况下，可以建立一道防火墙，这样可以大大提高B/S构造可靠性和保密性。

Honeywell WEBs 另一种明显长处就是采用了Java平台，提供了平台无关性：你可以在Windows,Solaris,Linux或者其她操作系统上使用完全同样代码。这点对于在各种不同平台上运营从Internet上下载程序来说很有必要。运用最新版Java平台，则可以通过CORBA(Common Object Request Broker Architecture)与RMI(Remote Method Invocation)等合同和近来增长Web Services像访问同一执行空间办法同样以便而直接地调用远程机器上办法。对每个合同，系统自动解决所有转换与传播。

3.2功能描述

Honeywell WEBs：新一代先进楼宇管理控制平台系统
　　Honeywell WEBs是Honeywell最新推出新一代楼宇管理系统，Honeywell WEBs技术核心是具备开创性Niagara体系架构。在Niagara体系架构思想指引下，Honeywell成功推出WEBs系列产品，用于楼宇控制系统、工业控制领域和能源管理市场。使用Honeywell Niagara技术和WEBs产品，可以通过一种web页面实时,安全有效管理整个公司，从而减少成本，提高工作质量和工作效率，提高公司市场竞争力。
　　Honeywell WEBs是一种开放式平台，可以兼容不同厂商不同系统产品，不但可以最大限度地保护客户当前投资，并且在有必要时候可以以便地将新设备添加进来。
　　Honeywell WEBs是当今世界最先进控制系统体系架构领跑者。　　　
技术简介
　　Niagara Framework技术
　　Niagara Framework是自动化控制系统中第一种通过软件技术把LonWorks，BACnet和各种Internet原则集成到通用对象模型应用程序环境并嵌入到控制器级，并且支持原则web浏览器界面。
　　基于Internet及分布网络管理，管理人员可在任何时候，从任何地方通过原则Web浏览器进行控制和管理。

重要功能特点
　　1. 能集成各种设备
　　2. 基于Internet分布式网络管理，通过Internet实现实时监控
　　3. 与公司系统共享监控信息
　　4. 提供一种应用服务器
　　5. 支持各种开放原则及老式系统
　　6. 基于Java平台，使用JAVA虚拟机，与硬件平台无关
　　7. 使用预建部件，其他部件可即插即用
　　8. 具备强大可扩展性和极好稳定性

支持各种通信合同
　　兼容现行惯用现场原则总线合同（例如BACnet，LonWorks，ModBus等），同步还能为非原则合同连接提供工具软件，能给已建系统提供全面软件技术支持。
　　开放性WEBs系列控制器能大量节约监控系统投入和运营费用。例如采用广为流行原则浏览器（Firefox，Internet Exploer）可以省去许多老式控制系统“前端”费用——任何一位顾客只要在其PC机上使用其中一种浏览器，在获得授权和密码时，都可以访问系统数据；此外，它采用符合工业原则合同（BACnet，LonMark等）控制设备，可选取Honeywell系列控制器和现场设备，也可以兼容楼宇中已安装带通讯设备，集成到同一种系统中实现信息共享和监控，实现真正意义多系统不同设备无缝连接，最大限度节约和保护业主投资。

WEB-S-AX
WEBSTATION-AXT
WEBSTATION-AXTM是系统中所有WEBs-AX控制器网络服务器。WEBSTATION-AXTM运用了因特网强大通讯功能，可以对BACnetTM和LONWORKS®等开放合同进行有效集成。WEBSTATION-AXTM可以创立一种强大网络系统，支持综合数据库管理，警报管理和短信服务。此外WEBSTATION-AXTM还提供工程编辑功能和图形化顾客界面

· 基于Java图形化顾客界面
· 支持无限顾客通过原则Web browser访问系统
· 通过SQL数据库和HTTP/HTML/XML文本格式进行公司信息互换
· 数据库变化审计跟踪功能，用于追踪顾客信息，发生时间和审计记录。
· 同步控制器数据库、数据存储筹划、控制和能源寻常管理
· 修改报警流程和途径，涉及email及寻呼信息
· 通过原则Web浏览器进行系统登录，可以得到报警、记录、日程表和配备等数据信息
· 多级密码保护，采用独有加密技术保证系统安全
· 基于HTML协助系统，包括完整在线系统支持文档
· 支持各种WEBs-AX控制器工作站接入因特网
· 可在线或离线应用WEB Pro-AXTM图形应用配备工具和一系列控件库

WEBPro-AX
WEBPro-AXTM是专为Honeywell WEBs-AXTM系统而设计功能强大工程工具。它为Honeywell WEBs-AX，Spyder等控制器提供了一套简朴通用图形化编程工具，来完毕应用程序设计。WEBPro-AXTM能兼容现行惯用现场总线合同原则（例如BACnet，LonWorks，ModBus等），同步还能为非原则合同连接提供工具软件。这个强大工具包可以让客户管理和集成各种合同，并且可以实现本地控制或通过网络实现远程管理。

WEBPro-AXTM作为Honeywell WEBSTATION-AXTM软件包一某些来供应

· 基于Java图形化顾客界面
· 用预建通用控件来迅速开发应用程序
· 位客户应用提供简朴易用、功能强大编程语言
· 为基于LONWORKS®通讯设备提供完善网络管理工具
· 提供图形化工程设计界面，用图形化Java控件，简化应用开发
· 配备和测试控制逻辑和提供图形化顾客界面
· 简朴连接就可以实现共享数据在同合同或不同合同设备间传递
· 图片库、HVAC背景图和动画可以创立出丰富生动图形化界面
· 数据库变化审计跟踪功能可追踪顾客信息，发生时间和审计记录
· 修改报警流程和途径，涉及email及寻呼信息
· 通过原则Web浏览器进行系统登录，可以得到报警、记录、日程表和配备等数据信息
· 多级密码保护，采用独有加密技术保证系统安全
· 基于HTML协助系统，包括完整在线系统支持文档

WEB-545-AX

WEB-545-AX是适合商业楼宇应用一款非常抱负控制器,可墙装或箱体安装。 一种单独WEB-545-AX控制器就可以通过LonWorks接口来支持网络设备，通过4个RS-485接口或RS-232接口来控制不同设备。WEB-545-AX可用相应可选驱动集成任意LON，Modbus，BACnet或非原则合同设备。

技术指标
平台
Motorola® RISC @ 250 MHz.
128 MB RAM，32 MB Flash 为数据库备份.
扩展内存版：256 MB RAM/128 MB Flash.
带直接I/O控制对象Java应用控制引擎
一种10/100 MB Ethernet Port，RJ-45接口.
FCC Class “A” computing Device.

通讯
1 LONWorks Port-FTT10 带 Weidmuller 接口
可选自动拨号／自动应答56K modem；RJ-11接口(安装时使用RS-232接口).
支持LON，BACnet，IP Client和BACnet MSTP驱动

Spyder控制器:

Spyder是Honeywell新一代高科技、功能强大应用广泛控制器，此前咱们在昂贵控制器上才干拥有功能，当前Spyder都可以轻松为您实现。这款产品将大大节约您安装、编程及维护成本，是一款非常经济控制器。
· 容易编程和操作，使用先进Niagara平台
· 内置实时时钟功能
· 内置DC电源
· 可选取与否与执行器集成
· 自适应控制算法提供精准、稳定、舒服温度控制
· 先进控制器，生命力强，不易被裁减
· 双CPU控制
· 提供开放式Lon通讯、服务批示灯、可靠风速传感器

3.3重要功能界面举例

BA运营监测及能源消耗实时图形画面

安保监控画面

门禁管理画面

弹出式报警

设备维护

3.4系统接口
BA、SA、FA接口
由于楼宇自控系统BAS、安全防范系统SAS均采用了WEBs集成平台，因而可以与集成管理系统WEBs平台实现无缝集成。对于火灾报警系统，则必要进行系统集成通信接口开发。
集成系统时钟接口
在集成系统中统一时钟是十分必要，因而在本系统中咱们专门设立了时钟接口。该时钟接口采用正点校时办法详细可以依照管理规定进行调节。
与有关系统软硬件接口
硬件接口涉及RS232、RS485、以太网等
软件接口涉及：DDE、LonWorks、BACnet、OPC、ODBC、JDBC、oBix等。
与集成系统有关设备和子系统原则上都可以实现与WEBs系统集成，但规定被集成系统供应商开放其合同，提供有关数据表格。
为配合弱电各子系统集成，子系统供应商必要在订立设备合同步，提供相应通讯合同文本。在子系统调试开通后，提供现场数据地址组态详细资料。对通讯合同规定是内容要完整，能据此编程实现通讯。通讯合同版本必要和主控制机版本一致。通讯合同文本作为供货产品一种重要构成某些，供货商应对其负全责。

3.5平台建设
网络平台：百兆以太网
服务器：P4 2.0G，1G RAM,80G硬盘配备——1台
工作站：可运营IE6 或 firefox (Windows,Linux,Mac)均可
操作系统：Windows XP——1套
数据库：SQLServer——1套
集成软件：3500点。
在以上平台基本上，系统响应时间5秒。
3.6 综合管理功能
通过集成平台和系统组建，其最后目就是为了实现大楼综合管理能力，提高智能化系统品质，使管理功能得到充分发挥，实现1+1>2综合效应。
以电子巡更为例，夜间可以通过BA系统打开巡更路线灯光，通过摄像机录制图像办法实现不定期巡更，从而可以起到节约人力资源，减少劳动强度功能。
综合节能优化控制
(a) 记录空调和冷热源设备负荷数据，依照季节、昼夜优化控制机组最佳启/停
(b) 记录空调和冷热源设备负荷数据，依照季节、昼夜温度和负荷变化对出风温度进行再设定
(c) 采用错时启动大容量用电设备方式，防止建筑物用电负荷突变
(d) 采用夜间水箱自动补水、集水井排空等节约电力费用支出
(e) 依照季节、昼夜变化照明启动/关闭时间
(f) 依照早、中、晚客流量合理安排照明、电梯、背景音乐运营模式
(g) 实现科学管理人性化服务管理模式，依照客户申请时间、轻重缓急、资源状况以最快方式提供有效服务
(h) 配备合理网络带宽，提高网络传播效率
(i) 在线查阅费用资料等管理
(j) 采用先进网络管理手段，合理配备网络资源适应客户不同需求

四、系统实行
4.1网络环境建设
依照项目实际规模和状况，组建大楼弱电集成管理系统所需系统平台，涉及：主机安装、集成管理系统服务器和通信接口安装、网络操作系统及数据库软件安装、集成管理系统应用软件安装。完毕网络环境建设后，应试运营数天，保证其稳定性，以便日后编程。

4.2系统编程
作为智能建筑最高界面管理，集成管理系统涉及各有关弱电子系统。依照我公司工程经验，一方面应详细进一步理解各子系统技术细节、系统工作原理和对外提供接口方式。另一方面，针对各子系统接口进行进一步调试，并完毕相应接口程序开发，通过接口程序实现不同子系统信息在网络上共享，以便统一管理各子系统信息。完毕接口程序后，通过系统组态、设定和跨子系统联动编程，综合解决各子系统大量信息，使之成为更直接、更以便、更综合中央集成管理系统。完毕系统组态后，进行测试和联调，重要测试集成系统和各子系统相应状况、系统反映速度和联动执行状况。

4.3系统试运营和验收
系统编程完毕后即投入试运营。在此期间对集成系统接口程序、系统组态和联动编程进行纠错和优化，通过多次重复最后形成最全面、合理、完善集成系统。
完毕试运营后，组织业主、设计院和关于专家进行系统验收。

4.4项目任务分解方案
集成管理系统建设普通可分为如下方面：
a)接口合同确认
理解分析各弱电子系统对外开放接口状况，接口模式及接口合同，对接口合同所提供子系统信息、数据、算法进行分析，充分理解子系统工作状况。现行子系统接口模式重要有：基于串行通信RS232、RS485接口、基于TCP/IPWINSOCK接口以及基于COM、DCOM（构件对象模型）OPC接口以及微软MAPI和TAPI和DDE或者开放数据库合同ODBC等通讯。
b)接口编程
接口编程重要是将子系统接口合同编译成集成系统所能接受和使用数据格式，并通过接口程序获取子系统信息同步集成管理系统也可如下传信息给子系统。
c)系统组态及设定
从接口程序获得子系统信息后，集成管理系统通过丰富、强大软件功能对子系统信息作综合解决，如：设备状态监视、时间表设定、报警提示、维护提示跨子系统联动等。
d)系统测试及联调
集成管理系统编程完毕后，理论上已实现对大楼各弱电子系统集成管理，但必要进行多次测试、修改、试运营使其更完善、有效并符合实际需要。在各弱电子系统投入使用后，进行系统联调，修订设定参数、修整控制逻辑、修正跨系统联动，使集成系统真正发挥其统一管理、综合解决、信息共享、提高效率和节能节支功能。

五、测实验收
