泛光照明综合项目施工专项方案.doc

合肥创新产业园二期J区亮化工程

施
工
组
织
设
计

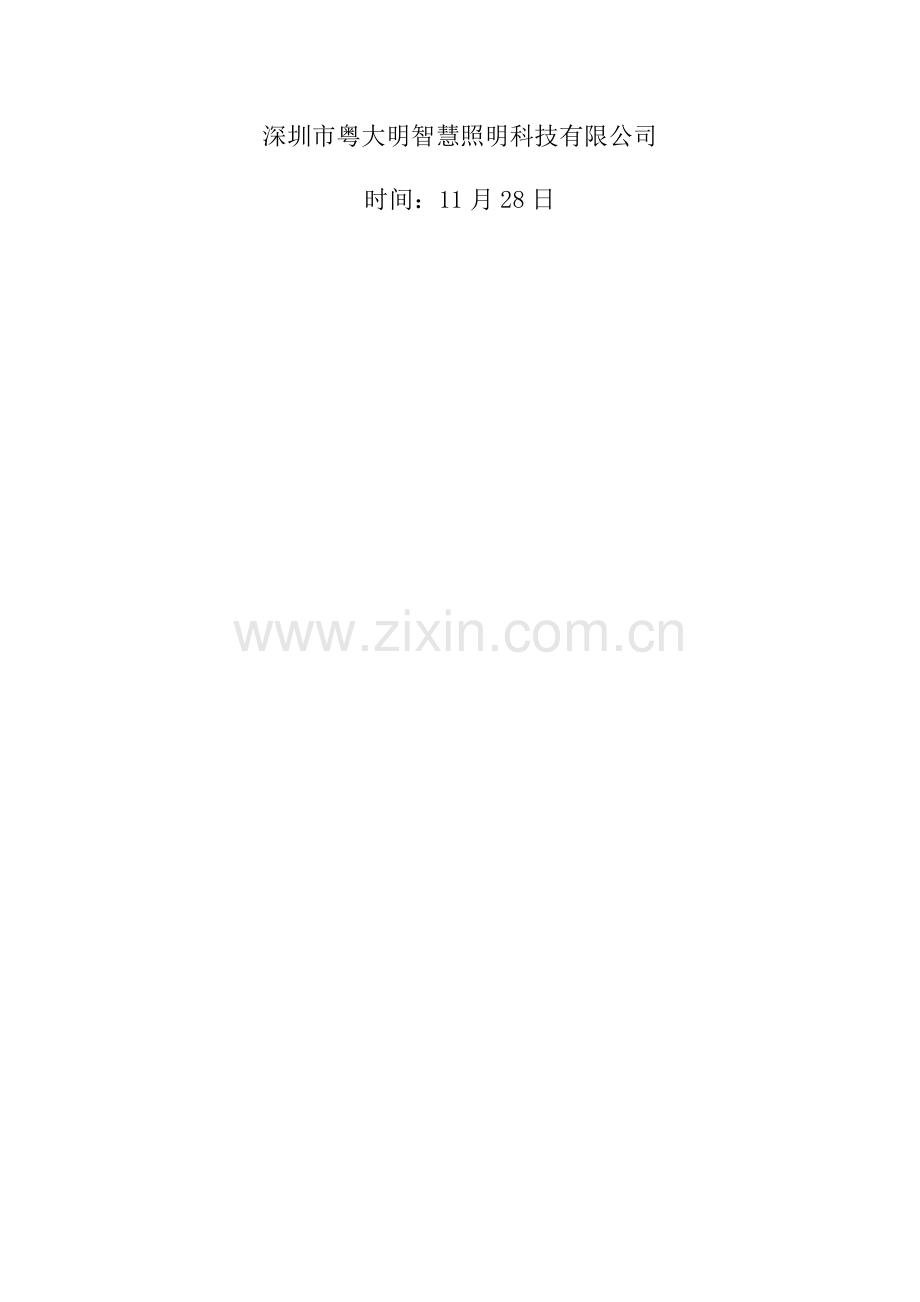

深圳市粤大明智慧照明科技有限公司
时间：11月28日
第一节 编制阐明及根据
一、编制阐明
我公司对本项目非常注重，但愿有幸能成为中标人。在接到招标文献和设计图纸后，在技术负责人禹金贵带领下，专门召集了参加过类似工程施工、有丰富管理及施工经验人员，在仔细研究图纸，明确工程特点、充分理解施工现场环境、精确把握设计规定前提下，对每种灯具每道工序逐个研究，以“科学、经济、优质、安全、高效”为编制原则，集思广益、博采众长，力求本方案科学合理，切合施工实际，可操作性强。
二、编制根据
本施工组织设计如下列根据编制：
1、合肥创新产业园二期J区亮化工程招标文献、答疑文献；
2、本次招标提供设计图纸等技术资料；
3、经现场踏勘所获得现场条件资料，在充分分析本工程实际状况和施工特点，结合我司类似工程施工经验基本上编制；
4、我司质量管理原则文献及原则化现场管理细则；
5、现行国家、行业及地方对建设工程质量、安全生产、文明施工、环保等一系列详细化施工技术规范、原则及关于规定。

三、项目目的
我公司依照项目状况保证明现下列目的：
一、项目质量目的
本工程质量目的：保证合格工程，验收通过。
二、项目工期目的
本工程安装过程中，我方将在作业期内精心安排，“见缝插针”抓重点、积极配合其她施工单位创造工作面，运用咱们在施工方面优势和深化设计能力，发挥施工单位在工期上积极性，克服多方交叉作业环节上滞后因素，保证完毕业主所规定合同订立后90个日历天完毕。
四、安全、文明施工目的
保证普通轻伤事故为零，无火灾、重伤、死亡、管线、设备事故；无野蛮施工、违章作业现象。
五、施工布置
依照项目状况，我公司将组织以总经理为该项目总指挥，总工程师为技术总负责人领导班子，选派具备类似工程丰富经验项目经理、采购、技术及安全负责人，组建成立项目经理部，选调纯熟精干施工队伍，认真准备，精心组织，严格按照国家有关规范原则安全文明施工，牢固树立精品工程意识，在业主和监理单位领导下，全面履行承包商各项义务和责任，按期优质完毕本项目。
项目经理部设项目经理、项目副经理、项目技术负责人、工程施工员、材料设备管理员、质量员、安全员，行使对本项目工程施工管理、指挥、组织及服务职能。通过建立健全质量、安全保证体系、文明施工保障办法，对本工程施工进行科学、有序组织管理。
1、施工前，由项目经理组织，项目详细成员分工负责，按准备工作筹划，有序做好人力、物资、技术等准备工作，将施工准备工作贯穿于施工全过程（阶段施工准备、专业施工准备、工序施工准备）。
2、由项目经理组织与业主、监理和设计单位进行充分沟通，领略设计意图，掌握施工要点，逐级做好图纸交底和施工技术交底工作。
3、与灯具生产厂家仔细研究，针对本项目特点难点，对灯具生产工艺和构造提出合理化建议和规定，贯彻灯具材料生产供应筹划和进度，订立有关供货合同。
4、与有关施工单位单位互相沟通、紧密配合，协调租借电动吊篮，综合考虑各工序交叉作业衔接与配合，详细合理地安排各工种、各工序之间进场施工顺序及工期。

第二章、施工方案与技术办法
本项目电气工程按照工程界面划分，重要涉及配电箱(柜)、配管配线、电缆敷设、电气设备接线等工作内容。
一、配电箱安装
1、施工程序
施工准备--箱体检查验收--弹线定位---配电箱安装
2、施工准备
配电箱安装所需机具满足施工需要、材料充分、人员配备齐全，技术人员对班组作业进行技术交底，安装电工、焊工和电气调试人员等，按关于规定持证上岗。
3、箱体检查验收
我公司将委托专业生产厂家按照设计图纸规定和原则进行生产和组装本项目配电箱。安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计阐明进行检查，满足设计规范规定。
4、弹线定位
依照设计规定现场找出配电箱位置，并按照箱外形尺寸进行弹线定位。
5、明装配电箱安装
本项目设计配电箱是明装在强电井和楼顶设备间内，规范不容许在配电箱底部、侧面进行开孔，因此管线必要在箱体上部或下部进入，箱体底部规范标高普通是1.2-1.5米；在墙体抹灰完毕后，通过测量放线，四角采用4颗不不大于φ10金属膨胀螺栓直接固定在墙体上，固定期应保持箱门平正,螺栓垂直受力均匀，其垂直偏差不应不不大于3mm；安装时，照明配电箱四周应无空隙，其面板四周边沿应紧贴墙面，箱体与建筑物，构筑物接触某些应涂防腐漆。
电盘配线要依照电具、仪表规格、容量和位置，选好导线截面和长度，加以剪断进行组配。盘后导线应排列整洁，绑扎成束。压头时，将导线留出恰当余量，削出线芯，逐个压牢，多股线需用压线端子。箱(盘)内接线整洁，回路编号齐全，标记对的，标明被控设备编号及名称。
箱、盘金属框架必要接地(PE)或接零(PEN)可靠（PE线为黄绿相间双色线也可采用编织软裸铜线），低压配电系统中中性线N应在箱体或盘面上，分别设立中性N和保护地线（PE线）汇流排，引入接地干线处做好重复接地，配电箱所有电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目涉及相线与相线之间，相线与中性线之间，相线与保护地线之间，中性线与保护地线之间，馈电线路必要不不大于0.5MQ；二次回路必要不不大于1MQ。两人进行摇测，同步做好记录，做为技术资料存档。
整顿收集配电箱、绝缘导线产品出厂合格证；配电箱安装工程预检、自检、互检记录。设计变更洽商记录；竣工图；电气绝缘电阻测试记录；配电箱安装分项工程质量检查评估记录。为工程竣工验收做准备。
二、电气配管及管内穿线
（1）施工流程
　　a.暗管敷设施工程序为：施工准备→预制加工管煨弯→测定盒箱位置→固定盒、箱→管路连接→变形缝解决→接地解决
　　b.明管敷设施工程序为：施工准备→预制加工管煨弯、支架、吊架→拟定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接→变形缝解决→接地解决
　　c.塑料电气暗管敷设施工程序为：施工准备→预制加工管弯制→测定盒箱位置→固定盒、箱→管路连接→变形缝解决
　　d.塑料电气明管敷设施工程序为：施工准备→拟定盒、箱及固定点位置→支架、吊架制作安装→管线敷设与连接→盒箱固定→变形缝解决
e.管内穿线施工程序：施工准备→选取导线→穿拉线→清扫管路→放线及断线→导线与带线绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测
重要施工办法
1）暗管敷设
a.暗管敷设基本规定为：敷设于多尘和潮湿场合电线管路、管口、管子连接处应作密封解决；电线管路应沿近来路线敷设并尽量减少弯曲，埋入墙或混凝土内管子，离表面净距离不应不大于15mm；埋入地下电线管路不适当穿过设备基本。
b.预制加工：
镀锌钢管管径为20mm及如下时，用拗棒弯管；管径为25mm及其以上时，使用液压煨弯器；塑料管弯制应采用配套弹簧进行操作。
管子切断：钢管用钢锯、割管器、砂轮锯进行切管，将需要切断管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。塑料管采用配套截管器操作。
钢管套丝：钢管套丝采用套丝板，应依照管外径选取相应板牙，套丝过程中，要均匀用力。
c.测定盒、箱位置：依照设计规定拟定盒、箱轴线位置，以土建弹出水平线为基准，挂线找正，标出盒、箱实际尺寸位置。
d.固定盒、箱：先稳定盒、箱，然后灌浆，规定砂浆饱满、平整牢固、位置对的。现浇混凝土板墙固定盒、箱加支铁固定；现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建灌溉混凝土施工同步完毕。
e.管路连接
镀锌钢管必要用管箍丝扣连接。套丝不得有乱扣现象，管口锉平光滑平整，管箍必要使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；塑料管连接应使用配套管件和粘接剂。
管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时30m；有一种弯时20m；有二个弯时15m；有三个弯时8m.
管进盒、箱连接：盒、箱开孔应整洁并与管径吻合，盒、箱上开孔用开孔器开孔，保证开孔无毛刺，规定一管一孔，不得开长孔。铁制盒、箱禁止用电焊、气焊开孔、钢管进入盒、箱，管口应用螺母锁紧，露出锁紧螺母丝扣2～3扣，两根以上管进入盒、箱要长短一致，间距均匀、排列整洁；塑料管进入盒、箱后应采用锁扣进行固定。
f.管暗敷设方式：
随墙（砌体）配管：配合土建工程砌墙立管时，管子外保护层不不大于15mm，管口向上者应封好，以防水泥砂浆或其他杂物堵塞管子。往上引管有吊顶时，管上端应煨成90°弯进入吊顶内，由顶板向下引管不适当过长，以达到开关盒上口为准，等砌好隔墙，先固定盒后接短管。
现浇混凝土楼板配管：先拟定箱盒位置，依照墙体厚度，弹出十字线，将堵好盒子固定牢然后敷管。有两个以上盒子时，要拉直线。管进入盒子长度要适当，管路每隔1m左右用铅丝绑扎牢。
g.暗管敷设完毕后，在自检合格基本上，应及时告知业主及监理代表检查验收，并认真如实填写隐蔽工程验收记录。
2）明管敷设：
a.明管敷设与暗管敷设工艺相似处参见暗管敷设施工办法。
b.管弯、支架、吊架预制加工：明配管或埋砖墙内配管弯曲半径不不大于管外径6倍。埋入混凝土配管弯曲半径不不大于管外径10倍。虽设计图中对支吊架规格无明确规定，但不得不大于如下规格：扁铁支架30×3mm；角钢支架25×25×3mm。
c.测定盒、箱及固定点位置：依照施工图纸一方面测出盒、箱与出线口对的位置，然后按测出位置，把管路垂直、水平走向拉出直线，按照规定固定点间距尺寸规定，拟定支架，吊架详细位置。固定点距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边沿距离为150～300mm，并保持一致；中间管卡最大距离如下表：
明配管中间管卡最大距离一览表
配管名称
管径（mm）
15～20
25～32
32～40
50～65
65以上
管卡间最大距离（mm）
壁厚＞2mm钢管
1500

2500
2500
3500
壁厚≤2mm钢管
1000
1500

/
/
硬塑料管
1000
1500
1500

d.支、吊架固定办法：依照本工程构造特点，支吊架固定重要采用胀管法（即在混凝土顶板打孔，用膨胀螺栓固定）和抱箍法（即在遇到钢构造梁柱时，用抱箍将支吊架固定）。
e.变形缝解决：穿越变形缝配管应有补偿装置。
f.接地连接：镀锌钢管管路应作整体接地连接，穿过建筑物变形缝时，接地线应有补偿装置，接头两端应用配套接地卡，采用4mm2双色铜芯绝缘线作跨接线。
3）人防配管穿线施工
地下室人防施工应严格按照GBJ134-90进行，配管穿越防护单元须作密闭解决，密闭解决应依照各自状况采用相应办法。
4）电缆桥架施工工艺
l 施工顺序
测量定位→支吊架制作安装→桥架安装→接地解决
l 重要施工办法及技术办法
1、测量定位
用弹线法标记桥架安装位置，拟定好支架固定位置，做好标记。竖井内桥架定位应先用悬钢丝法拟定安装基准线，如预留洞不适当，应及时调节，并做好修补。
2、支架制作安装
根据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶公共场合结合构造构件并考虑建筑美观及检修以便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径不不大于300mm非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合规定。
3、桥架安装
a.对于特殊形状桥架，将现场测量尺寸交于材料供应商，由供应商根据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计规定。
b.桥架安装前，必要与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计规定，保证一种系统桥架连成一体。
d.跨越建筑物变形缝桥架应按公司《钢制电缆桥架安装》做好伸缩缝解决，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
e.桥架安装横平竖直、整洁美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m.
4、接地解决
镀锌桥架之间可运用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不不大于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处连接。
l 管内穿线
a.选取导线：各回路导线应严格按照设计图纸选取型号规格，相线、零线及保护地线应加以区别，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，兰线作N线。
b.穿带线：穿带线目是检查管路与否畅通，管路走向及盒、箱质量与否符合设计及施工图规定。带线采用φ2mm钢丝，先将钢丝一端弯成不封口圆圈，再运用穿线器将带线穿入管路内，在管路两端应留有10～15cm余量（在管路较长或转弯多时，可以在敷设管路同步将带线一并穿好）。当穿带线受阻时，可用两根钢丝分别穿入管路两端，同步搅动，使两根钢丝端头互相钩绞在一起，然后将带线拉出。
c.清扫管路：配管完毕后，在穿线之前，必要对所有管路进行清扫。清扫管路目是清除管路中灰尘、泥水等杂物。详细办法为：将布条两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。
d.放线及断线
放线：放线前应依照设计图对导线规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。
断线：剪断导线时，导线预留长度按如下状况予以考虑：接线盒、开关盒、插销盒及灯头盒内导线预留长度为15cm；配电箱内导线预留长度为配电箱箱体周长1/2；干线在分支处，可不剪断导线而直接作分支接头。
e.导线与带线绑扎：
当导线根数较少时，可将导线前端绝缘层削去，然后将线芯直接插入带线盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
f.管内穿线
在穿线前，应检查钢管（电线管）各个管口护口与否齐全，如有漏掉和破损，均应补齐和更换。穿线时应注意如下事项：
同一交流回路导线必要穿在同一管内。
不同回路，不同电压和交流与直流导线，不得穿入同一管内。
导线在变形缝处，补偿装置应活动自如，导线应留有一定余量。
g.导线连接
导线连接应满足如下规定：导线接头不能增长电阻值；受力导线不能减少原机械强度；不能减少原绝缘强度。为了满足上述规定，在导线做电气连接时，必要先削掉绝缘再进行连接，多股线需搪锡或压接，包缠绳丝。单股导线（1.5～6mm2）建议采用品有成熟工艺压接法，但压接帽选取必要按照产品阐明书进行。
h.导线包扎
一方面用橡胶绝缘带从导线接头处始端完好绝缘层开始，缠绕1～2个绝缘带宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽量地收紧绝缘带（普通将橡胶绝缘带拉长2倍后再进行缠绕）。而后在绝缘层上缠绕1～2圈后进行回缠，最后用胶布包扎，包扎时要搭接好，以半幅宽度边压边进行缠绕。
i.线路检查及绝缘摇测：
线路检查：接、焊、包所有完毕后，应进行自检和互检；检查导线接、焊、包与否符合设计规定及关于施工验收及质量验收规定，不符合规定应及时纠正，检查无误后方可进行绝缘摇测。
绝缘摇测：导线线路绝缘摇测普通选用500V.填写绝缘电阻测试记录.摇动速度应保持在120r/min左右，读数应采用一分钟后读数为宜。
l 质量原则
安装验收阶段执行GB50303-《建筑电气工程施工质量验收规范》。
a.镀锌电线管禁止熔焊连接。
b.管路连接紧密，管口光滑无毛刺，护口齐全，明配管及其支架、吊架平直牢固、排列整洁，管子弯曲处无明显折皱，暗配管保护层不不大于15mm.
c.盒、箱设立对的，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出长度不大于5mm；用锁紧螺母固定管口、管子露出锁紧螺母螺纹为2～3扣。线路进入电气设备和器具管口位置对的。
d.穿过变形缝处有补偿装置，补偿装置能活动自如；配电线路穿过建筑物和设备基本处加保护套管。补偿装置平整、管口光滑、护口牢固、与管子连接可靠；加保护套管处在隐蔽工程中标示对的。
e.电线保护管及支架接地（接零），电气设备器具和非带电金属部件接地（接零）、支线敷设应符合如下规定：连接紧密牢固，接地（接零）线截面选用对的、需防腐部份涂漆均匀无漏掉，线路走向合理，色原则确，涂刷后不污染设备和建筑物。
f.导线规格、型号必要符合设计规定和国标规定。
g.电气线路最低绝缘电阻值不不大于0.5MΩ。
h.盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整洁，并留有恰当余量。导线在管子内无接头，不进入盒、箱垂直管子上口穿线后密封解决良好，导线连接牢固，包扎严密，绝缘良好，不伤线芯。
三、、电缆敷设
（1）施工流程
　施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌
（2）技术办法
1、施工前应对电缆进行详细检查，规格、型号、截面、电压级别均须符合规定，外观无扭曲、坏损等现象。
2、电缆敷设迈进行绝缘测定。如工程采用1kV如下电缆，用1kV摇表摇测线间及对地绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。
3、电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。
4、电缆敷设机具配备：采用机械放电缆时，应将机械安装在恰当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
5、暂时联系指挥系统设立
a.线路较短或室外电缆敷设，可用无线电对讲机联系，手持扩音喇叭指挥。
b.高层建筑内电缆敷设，可用无线电对讲机作为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆专用设备）。
6、在桥架上多根电缆敷设时，应依照现场实际状况，事先将电缆排列用表或图方式画出来，以防电缆交叉和混乱。
7、电缆搬运及支架架设
a.电缆短距离搬运，普通采用滚动电缆轴办法。滚动时应按电缆轴上箭头批示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。
b.电缆支架架设地点选取，以敷设以便为原则，普通应在电缆起止点附近为宜。架设时，应注意电缆轴转动方向，电缆引出端应在电缆轴上方。
（3）重要施工办法
1、电缆敷设
a.水平敷设
敷设办法可用人力或机械牵引。
电缆沿桥架或线槽敷设时，应单层敷设，排列整洁，不得有交叉。拐弯处应以最大截面电缆容许弯曲半径为准。电缆禁止绞拧、护层断裂和表面严重划伤。
不同级别电压电缆应分层敷设，截面积大电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
电缆转弯和分支应有序叠放，排列整洁。
b.垂直敷设
垂直敷设，有条件时最佳自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和某些楼层应采用防滑办法。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根及时卡固一根。
电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
2、挂标志牌
a.标志牌规格应一致，并有防腐功能，挂装应牢固。
b.标志牌上应注明回路编号、电缆编号、规格、型号及电压级别和敷设日期。
c.沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应恰当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。
（4）低压电缆头制作安装
1、摇测电缆绝缘
摇测接地电阻 → 剥开电缆头 → 包缠电缆、套电缆终端头 → 压电缆芯线接线鼻子 → 与设备器具连接
a.选用1KV摇表对电缆进行摇测，绝缘电阻应不不大于10MΩ。
b.电缆摇测完毕后，应将芯线分别对地放电。
2、包缠电缆，套电缆终端头套
a.剥去电缆外包绝缘层，将电缆头套下部先套入电缆。
b.依照电缆头型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
c.电缆头套上部套上，与下部对接、套严。
3、压电缆芯线接线鼻子
a.从芯线端头量出长度为线鼻子深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
b.将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
c.依照不同相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子压接部位。
d.将做好终端头电缆固定在预先做好电缆头支架上，并将芯线分开。
e.依照接线端子型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。
四、灯具安装方案及技术规定
本工程设计采用了LED投光灯、LED洗墙灯等各种节能灯具相结合，大某些灯具安装在桥体外立面上，灯具数量多、控制系统复杂、施工难度大，风险高，需要和其她单位紧密配合。
灯具在桥体外立面附着安装构造强度和防水解决是本项目施工中重中之重，因而，除了严格按招标文献技术原则采购灯具材料之外，还需要提高灯具安装件、原则件等材料强度和耐久性原则，对施工环节每一道工序更需要严格把关，精益求精。
重要灯具施工安装方案如下：
1）LED投光灯安装方案
安装方案及环节：
①安装前仔细检查每套灯具外观、防水密封及灯具绝缘状况，并逐个通电检查，保证完好无损。
②按照图纸设计规定部位、工艺和数量，通过现场试灯拟定位置，将灯具逐个通过不锈钢安装支架与立柱墩连接，使用M6不锈钢自攻螺丝固定在龙骨上（每个底座不少于2颗螺丝），固定之前，自攻螺丝钻孔部位涂抹793耐候密封胶，做好防水解决。
③该灯具采用高压供电，所有开关电源集中在图纸指定位置上。
④低压供电干线采用RVV2X4电缆，敷设在灯具内部线槽内，每盏灯具自带连接线（区别正负极）逐个与干线并联锡焊接，使用绝缘胶带和防水自粘带缠绕，做好防水绝缘解决。连接线长度应适中，并绑扎隐藏在灯具背面线槽内，尽量不外露。
⑤检查拟定灯具固定连接无误之后，接通电源。以满足最大均匀光照效果为准，通过角度调节螺丝，调节紧固好灯具角度。
2）LED洗墙灯安装方案
为了使施工人员明确产品之安装规定，最大限度地减少不必要质量问题，避免不必要返工与返修，保证工程安装质量与安装进度，以最后保证工程顺利完毕。
①　 灯具检查
室外场合灯具防护级别应达到IP65。
依照装箱单清点安装配件。
注意检查制造厂关于技术文献与否齐全。
检查灯具外观与否正常，与否有擦碰、变形、受潮、金属镀成剥落锈蚀、玻璃罩破损等现象
②　 工具
螺丝刀、电钻、尖嘴钳、斜口钳、万用表、电烙铁、高空作业装备等。
③　 物料
产品：线条灯/数码管、开关电源、接头线
辅材：管卡、防水油、电缆线或电线、电工胶布、防水胶布、扎带、线槽、线管、相应规格螺丝、测试线材两芯等
④　 电路连接
电源线使用二芯大头公母对接头，严格按本工程所附《电源线接线图》之规定进行连接。
⑤　 安装环节
安装前请先参阅工程方案、电源接线图，初步拟定最以便安装方案。
布线管与线槽：依照电源接线图所规定布线管与线槽。
装电箱电源：依照电源接线图所规定位置安装，并将电源线按颜色分清火线、零线与地线，接在开关电源上。
布线：依照电源接线图选取相应线径电线进行布线，并预留接线长度。
装管：将管线头统一浸渍防水油，依照电源接线图及管公母头输入方式，确认管排列方向。
接线：依照电源接线图所按接数量分组，电源两芯接头线按颜色相应绞接，然后用防水胶布包扎，公母接头线对准槽位用力插紧，拧紧螺帽，并用防水胶布包扎。
用万用表检测线路：用万用表测试线与线之间阻值并记录，拟定其有无短路现象。
分组通电测试：在保证线路无短路现象前提下分组通电，用测试板测试与否正常。
并电：分组测试无误后接上总控制箱。
用万用表检测线路：整体线路接完毕后用万用表测试有无短路与接错线现象。
通电测试：打开总开，用测试程序点亮，观测有无不亮及亮度异常现象，相应线材与否有过流超负载，发热现象等。
老化检测：用实际效果点亮老化24小时，仔细观测有无不亮现象。
整体线路复测：相应线材与否过有流超负载，发热现象，接线与防水，开关电源与否工作正常。
灯头绝缘外壳不应有破损和漏电。灯泡不应紧贴灯罩；
亮化工程与构造重要从三个方面来衔接以达到预期目，1是灯具安装；2是管线分布；3是灯光渲染。

第三章、安全管理体系与办法

为了保证整个工程顺利而安全地完毕，除了严格遵循国家颁布“一标三规范”：新颁布《建筑施工安全检查评分原则》JGJ59-99、《建筑施高处作业安全技术规范》JGJ80-91、《施工现场暂时用电安全技术规范》JGJ46-88和武汉市关于安全技术规范外，咱们还结合本工程实际状况，制定出如下安全管理办法。
一、建立健全安全生产保证体系
我公司施工安全目的是：贯彻“安全第一、防止为主”方针，严格安全生产管理，贯彻安全生产责任制，杜绝违章指挥和违章作业，安全办法有放矢，做到杜绝重大安全事故和重大机械事故，死亡事故为0，创无事故工程，保证安全生产管理目的合格。
1、安全生产保证体系建立原则
（1）贯彻“安全第一，防止为主”方针，建立健全安全生产责任制和群防群治制度，保证工程施工劳动者人身和财产安全。
（2）安全生产保证体系建立必要使用于工程施工全过程安全管理和控制。有关文献编制必要符合有关法律、法规及规程规定。
（3）项目经理部依照本公司安全管理体系原则，结合各项目实际加以充实，保证工程项目施工安全。
（4）公司应加强对施工项目安全管理，指引、协助项目经理部建立和实行安全生产保证体系。
2、安全生产保证体系目的策划
（1）六杜绝：杜绝因公受伤、死亡；杜绝坍塌伤害事故；杜绝物体打击事故；杜绝高处坠落事故；杜绝机械伤害事故；杜绝触电事故。
（2）三消灭：消灭违章指挥；消灭违章作业；消灭“惯性事故”。
（3）二控制：控制年负伤率，负轻伤频率控制在6%以内；控制年安全事故率。
（4）一创立：创立安全文明示范工地。
3、安全生产组织保证体系
依照国家安全生产规定和我司安全生产管理制度，本工程成立以项目经理为主任安全生产委员会，其成员由项目部质量安所有负责人和专职安全员构成。各作业队以第一领导为组长，并设立兼职安全员。
4、安全生产制度保证体系
建立施工安全制度保证体系是为贯彻执行安全生产法律、法规、强制性原则、工程施工设计和安全技术办法，保证施工安全而提供制度支持与保证体系。
5、安全生产技术保证体系
施工安全技术保证，就是为达到工程施工作业环境和条件安全、施工安全、施工状态安全、施工行为安全以及安全生产管理到位目，所提供安全技术保证。
6、施工安全投入保证体系
我公司将保证施工安全相适应人力、物力和财力投入，并努力发挥其投入效果。其中：人力投入在施工安全组织保证体系中解决，物力和财力将通过充分资金投入来有效解决。
7、施工安全信息保证体系
施工安全工作中管理要有文献信息、原则信息、管理信息、技术信息、安全施工状况信息以及事故信息等。我公司将把这些信息作为安全施工基本资料保存，以便施工安全工作提供有力支持。
2）贯彻安全生产保障制度
1、建立健全安全责任制度
（1）项目部应按照“安全第一，防止为主，综合治理”方针和“管生产必要管安全”原则，综合各种安全生产管理、安全操作制度，以及各级领导、各级职能部门、关于工程技术人员和生产工人对安全工作应负相应责任作出明确规定，制定安全生产责任制。
（2）制定安全生产责任制必要符合国家安全生产法律法规和政策方针规定并与本单位管理体制协调一致，与工程实际状况相结合。
（3）项目经理是项目部安全责任第一负责人，负责本工程项目安全管理组织工作，其重要职责是：拟定安全管理目的；明确安全管理责任制；建立项目部安全管理机构，明确积极管理责任和权力；根据安全生产法律法规建立健全安全生产制度和机构明确积极管理责任和权力；根据安全生产法律法规建立安全生产制度和安全操作规程；高度注重安全季工技术办法制定和实行；进行安全生产宣教工作；开展危险源辨识和安全性评价；组织安全检查；解决安全事故。
二、安全生产责任制贯彻
（1）项目经理对本工程项目安全生产负全面领导责任，组织并贯彻施工组织设计中各项安全技术办法，监督施工中安全技术交底制度和机械设备、设施验收等各项制度实行。
（2）项目总工程师对本工程项目安全生产负技术责任，参加并组织编制施工组织设计。在编制审批方案时，要制定、审查工程中所涉及各项安全技术办法保证其可行性针对性，并随时检查、监督、贯彻。
（3）工长（施工员）对项目某些包方（劳务队或班组）安全生产负直接领导责任，针对工程施工特点，向分包方（劳务队或班组）进行书面安全技术交底，并对规程、办法、交底规定执行状况进行检查，随时纠正违章作业。
（4）安全员负责按照关于安全规章、规程和安全技术交底内容进行监督、检查，及时纠正违章作业。
（5）各作业队设部脱产安全员，负责本作业队安全工作，每天做好班前安全交底，班中安全检查。
（6）项目经理积极服从建设单位、监理单位对现场安全生产工作统始终接管理，并承担对劳务分包单位安全生产管理工作监督管理责任。
三、建立安全监护制度
（1）现场监护工作范畴
凡是从事高空作业、道路附近作业、进入设备内部作业、地下坑道内部作业，必要要选派一定数量责任性强、熟悉业务人员担当安全监护员，对每个施工项目、每一种作业点进行现场安全监护。
（2）安全监护职责
①施工前规定
检查、督促施工人员与否对的穿戴劳防用品、安全帽及施工区域防护用品（如安全带、安全帽等）。
认真检查、核算施工前安全办法与否贯彻，签证手续与否齐全，施工标志牌、安全警告牌与否贯彻到位，阀门、闸刀、电源等与否在应在位置。
认真检查施工作业区域（作业点）安全设施、设备与否配备完好、牢固，如各种机械、电气设备、监测防护设备、红白带、栏杆、消防器材等。
②施工规定
监护员应严守岗位，及时理解施工状况，检查各种安全办法与否变动，确认后方能继续施工；发现违章、冒险作业应及时劝阻，直至其纠正为止；
在施工中如发生重大事故，应负责保护现场并及时报告。
③施工后规定
负责督促关于施工部门做到竣工料清，及时将原有安全设备，设施恢复原样，保证正常运营。
四、严格实行安全生产奖罚制度
项目部按公司《安全管理奖罚制度》，对实现无事故单位予以奖励；对安全生产过程中成绩突出、事迹明显有功人员予以嘉奖；对发生重伤以上事故、负伤率超指标单位进行惩罚；对违章作业、违背安全管理规定单位签发隐患整治告知单、经济惩罚直至停工整顿解决。
3）强化安全教诲培训
1、教诲培训目的
通过培训端正安全结识，提高安全防范意识，熟悉安全管理规定，掌握安全生产技能，增进安全生产管理目的实现。
2、教诲培训机构
建立以公司领导为组长，办公室主任、工程部经理为副组长，项目经理、办公室负责教诲培训主管，生产不负责安全主管为成员培训工作领导小组。其职责是制定安全教诲培训筹划，协调教诲培训有关寻常事务，提供资源，组织实行教诲培训。
3、教诲培训内容
安全生产法律法规，公司安全生产管理制度；岗位危险有害因素及安全生产操作规程；作业设备安全操作与管理；个人劳动保护用品使用与维护；常用违章行为体现及控制办法；典型案件解剖分析；安全检查与隐患排查；应急事故解决机制自救互救；施工现场安全管理（5s现场管理，危险因素分析与控制，作业现场布置，安全文明生产管理，作业场合隐患辨识与治理）；以及其她有关内容。
4、教诲培训办法
（1）加强组织领导；
（2）完善学习制度，建立健全教诲培训档案；
（3）合理安排教诲培训时间，妥善解决工学矛盾；
（4）分析、评估、总结，建立安全教诲培训长效机制。
五、风雨天气保障办法
（1）大风及雨天禁止安排在室外施工。施工人员应注意防滑、防雨、防水、防风及用电防护。
（2）加强风雨天气防护办法。大风来临或下雨前，现场材料应集中收回仓库，施工工具回收入工具房内，无法移回室内露天施工机械应覆盖防水布，并捆扎牢固，施工废料集中存储在避风暂时堆放。已安装项目应安装固定可靠。
六、高温天气保障办法
夏天由于人体出汗多，穿着单薄，气温高，人极易疲劳，因而更容易发生安全事故。正常状况下人体自身就是一种大带电体，在被汗湿状况下，更容易导电，这时，如果不采用一定施工办法，是非常危险。
（1）炎热夏天，应避免在一天温度最高时，在高空或露天作业，必要时可采用轮班制。在不延误工期状况下，尽量采用错时施工。
（2）在带点调试、焊工在施焊时，不但操作物应保持干爽，还应采用对所焊物体绝缘木块或橡胶皮等以防触电，更应具备安全意识，做到人离电断，以防安全隐患发生。
（3）夏季施工时，还应做好防暑降温工作，现场准备十袋水、人丹及风油精或是派专人熬绿豆汤等，以防人员中暑。
4）高空作业保障办法
1、高空作业前应对作业人员进行安全教诲，安全监护人员应对作业人员身体状况，安全防护用品性能，用法进行检查，禁止带病作业，防止安全防护用品使用不当，或已失去安全防护功能。
2、高空作业点下应有防护办法，有专人值守，防止人员车辆进入，使用施工工具应用安全绳捆扎牢固，防止高空坠物发生安全事故。
3、配备安全监护人员，对作业全过程进行密切监护防范，雨雪、大风等恶劣天气禁止作业。
4、作业人员应全神贯注，严格执行有关操作规范；监护人员应及时提示作业人员按规范操作。
5、作业人员应定期轮换，禁止疲劳施工。
5）施工现场安全用电办法
1、开关箱（盘）、配电箱必要分级设立，即甲方总电源为第一级，别的依次为第二级或第三极，所有配电箱必要设立隔离开关，作业维修时可靠电源隔离办法，强调“一级一闸一保护”制度，避免也许发生误操作。
2、配电箱进出线要敷设合理、位置规范，免受机械损伤，有防止雨水沿导线流入箱内办法，移动配电箱进出线必要采用橡皮绝缘软电缆。
3、工程供电为单独变压器供电中心点直接接地供电系统，必要采用三相五线制，即TN-S制，其保护零线须为绿/黄双色线，所有供电电缆须架空设立。
4、施工用电配件箱、开关箱及其她电气设备必要保护接地或保护接零，其保护零线或保护接在线须为绿/黄双色线。产生振动设备，其保护接地或保护接零地边接点应增长到至少两处。
5、动力用电与照明用电需分开配备；开关箱须采用“一级一闸以保护（漏电保护器）”必要依照负荷容量单独配备，禁止“一闸多机”，禁止违规操作。
6、供电管由专业电气负责人员负责，所有电器操作人员，必要要有“特种作业人员操作证”方能对电气设备进行操作、维护、检修、禁止无证操作。
6）危险性较大分某些项工程安全保证要点
针对建筑外立面进行管线敷设、灯具设备安装等危险性较大分某些项工程特别注意如下安全保证要点：
1、作业前应对有关人进行安全教诲，进行安全技术交底。
2、作业人员应身体健康，精神状态良好，严格禁止带病作业。
3、作业人员应佩戴安全防护器具，并对安全绳、座板、吸盘、对讲机等设施进行严格检查，保证安全。
4、使用施工工具应用安全绳捆扎牢固，以防坠落。
5、配备安全监护人员，对作业全过程进行密切监护防范。
6、雨雪、大风等恶劣天气禁止作业。
7、作业人员应全神贯注，严格执行有关操作规范；监护人员应及时提示作业人员按规范操作。
8、作业人员应定
