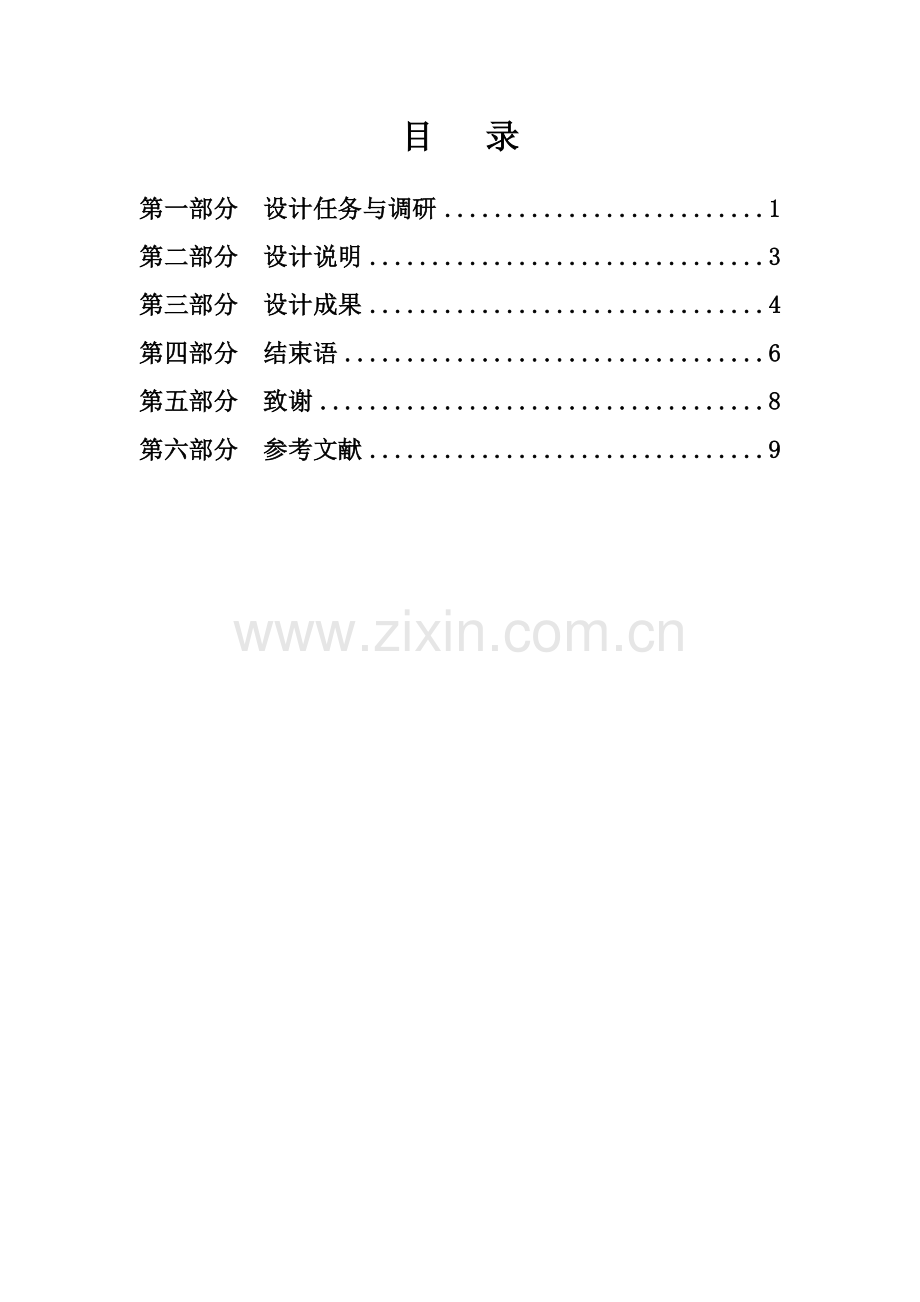

目 录

第一部分 设计任务与调研 1
第二部分 设计说明 3
第三部分 设计成果 4
第四部分 结束语 6
第五部分 致谢 8
第六部分 参考文献 9

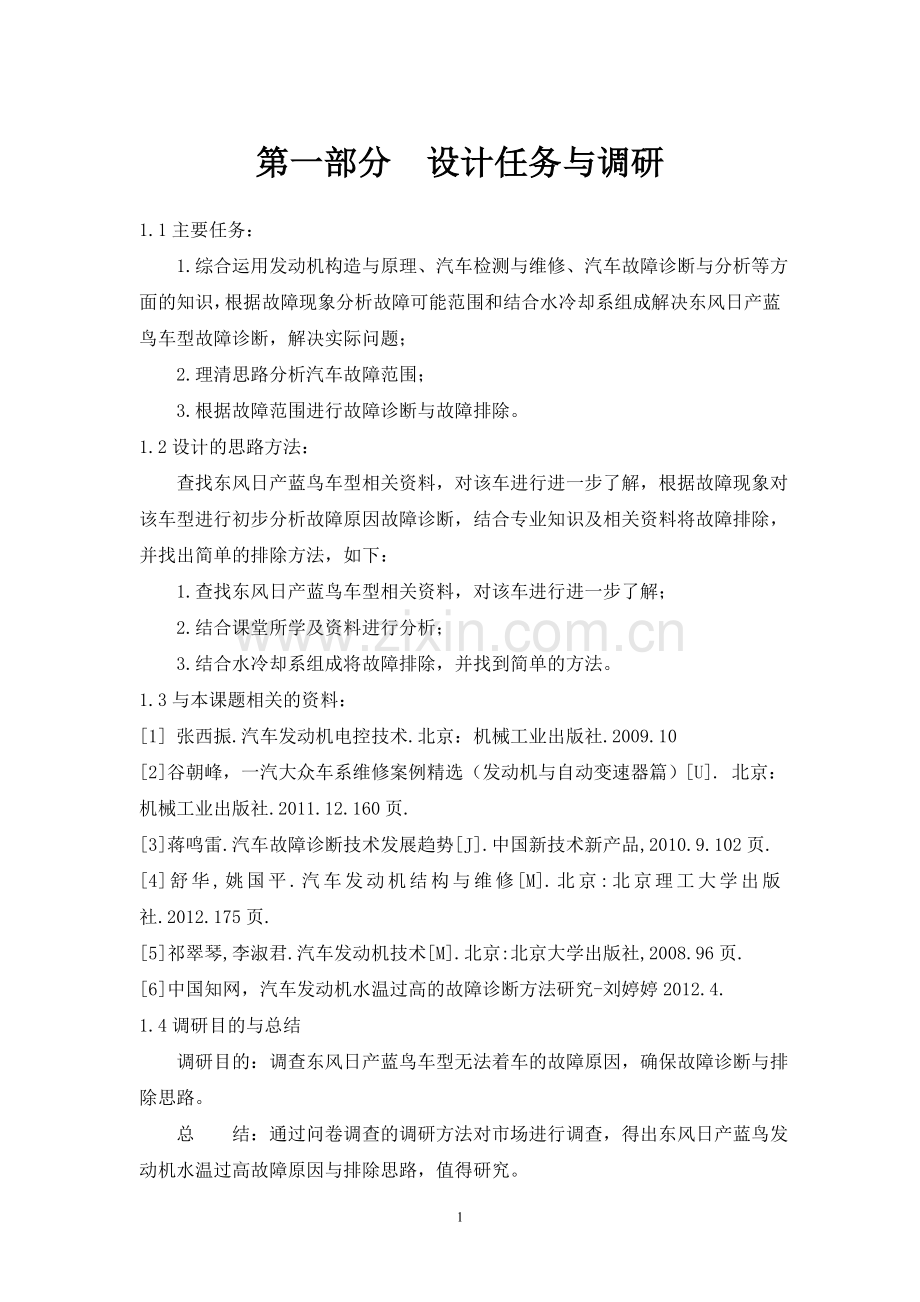

第一部分 设计任务与调研
1.1主要任务：
1.综合运用发动机构造与原理、汽车检测与维修、汽车故障诊断与分析等方面的知识，根据故障现象分析故障可能范围和结合水冷却系组成解决东风日产蓝鸟车型故障诊断，解决实际问题；
2.理清思路分析汽车故障范围；
3.根据故障范围进行故障诊断与故障排除。
1.2设计的思路方法：
查找东风日产蓝鸟车型相关资料，对该车进行进一步了解，根据故障现象对该车型进行初步分析故障原因故障诊断，结合专业知识及相关资料将故障排除，并找出简单的排除方法，如下：
1.查找东风日产蓝鸟车型相关资料，对该车进行进一步了解；
2.结合课堂所学及资料进行分析；
3.结合水冷却系组成将故障排除，并找到简单的方法。
1.3与本课题相关的资料：
[1] 张西振.汽车发动机电控技术.北京：机械工业出版社.2009.10
[2]谷朝峰，一汽大众车系维修案例精选（发动机与自动变速器篇）[U]. 北京：机械工业出版社.2011.12.160页.
[3]蒋鸣雷.汽车故障诊断技术发展趋势[J].中国新技术新产品,2010.9.102页.
[4]舒华,姚国平.汽车发动机结构与维修[M].北京:北京理工大学出版社.2012.175页.
[5]祁翠琴,李淑君.汽车发动机技术[M].北京:北京大学出版社,2008.96页.
[6]中国知网，汽车发动机水温过高的故障诊断方法研究-刘婷婷2012.4.
1.4调研目的与总结
调研目的：调查东风日产蓝鸟车型无法着车的故障原因，确保故障诊断与排除思路。
总 结：通过问卷调查的调研方法对市场进行调查，得出东风日产蓝鸟发动机水温过高故障原因与排除思路，值得研究。
7

第二部分 设计说明
1.毕业设计的过程：
（1）根据自己的实习经验设定了毕业设计标题；
（2）做材料组织与实际操作的编写工作；
（3）根据毕业设计标题找到有关的资料；
（4）整理资料进行可行性分析；
（5）撰写东风日产蓝鸟发动机水温过高故障排除方案设计，听取指导老师意见；
（6）完成毕业设计工作，提交毕业设计成果。
2.个人毕业设计收获：
通过这次毕业设计让我明白学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己知识和综合素质。在此要感谢我的指导老师蒋老师对我悉心的指导，感谢老师给我的帮助。
3.毕业设计方案特点：
分析了发动机过热可能出现的故障，给出了准确的故障诊断方案，并且做出了故障诊断流程图，使得诊断故障更加直观。

第三部分 设计成果
1.东风日产蓝鸟车型水温过高故障诊断思路
故障现象：
发动机的冷却液充足，但在行驶中冷却液温度超过100℃，直至沸腾；或在运行中冷却液超过100℃以上，冷却液立即沸腾。
2.故障原因分析：
a.水泵损坏
b.节温器失效，使冷却液大循环受阻
c.散热器异常
d.散热器和水套内沉积水垢，锈污过厚；散热器上部回水管堵塞；分水管锈烂，分水能力丧失。
e.点火时间过迟，混合气过稀或过浓。燃烧室积炭过多，发动机爆震或早燃。
3.故障原因图：
发动机水温过高故障原因

点火时间过迟，混合气过稀或过浓。燃烧室积炭过多，发动机爆震或早燃

冷却液不足
节温器失效，使冷却液大循环受阻。

点火时间过迟，混合气过稀或过浓。燃烧室积炭过多，发动机爆震或早燃。

散热器和水套内沉积水垢，锈污过厚；散热器上部回水管堵塞；分水管锈烂，分水能力丧失。

图1水温过高故障原因图
4.故障诊断与排除：
a.先检查冷却系统中冷却液量，若冷却液量不足，则加满冷却液。
b.若冷却液量足够，在检查机油箱是否缺机油或机油过稠、机油老化变质，致使润滑性能和散热性能降低，简单的方法是直接观察和触摸机油，必要的话可以更换机油。
c.触试散热器和发动机温度，若散热器温度低，而发动机温度很高，说明水循环不良，应检查散热器出水软管是否被吸憋，内孔有无堵塞。若被吸憋应查明原因排除，
d.如散热器出水良好，再拆松散散热器进水管，起动发动机试验，冷却液应有力的排出。
发动机水温过高
5.故障诊断与排除方法流程表：
冷却液是否充足，质量是否良好
添加或 更换冷却液
汽车超载、长时间用低档行驶、爬长坡、在天气炎热或高原地区长时间行驶

是

机油量是否充足，质量是否良好。
添加或更换机油

更换自调拉索

调整自由行程

是

否
散热器与发动机温度是否相差较大

是
检查出水软管是否被憋住、内孔有无堵塞

否 是
更换分水管
检查分水管
是
更换新软管

水泵或节温器有故障
拆下散热器进水软管后启动发动机试验时，冷却液的排除是否有力
是
进一步拆下节温器试验，若散热器的进水管仍不排水
水泵有故障，更换水泵

检查汽缸垫

更换汽缸垫
诊断结束

否 是

图2故障诊断流程图
节温器有故障，更换节温器
