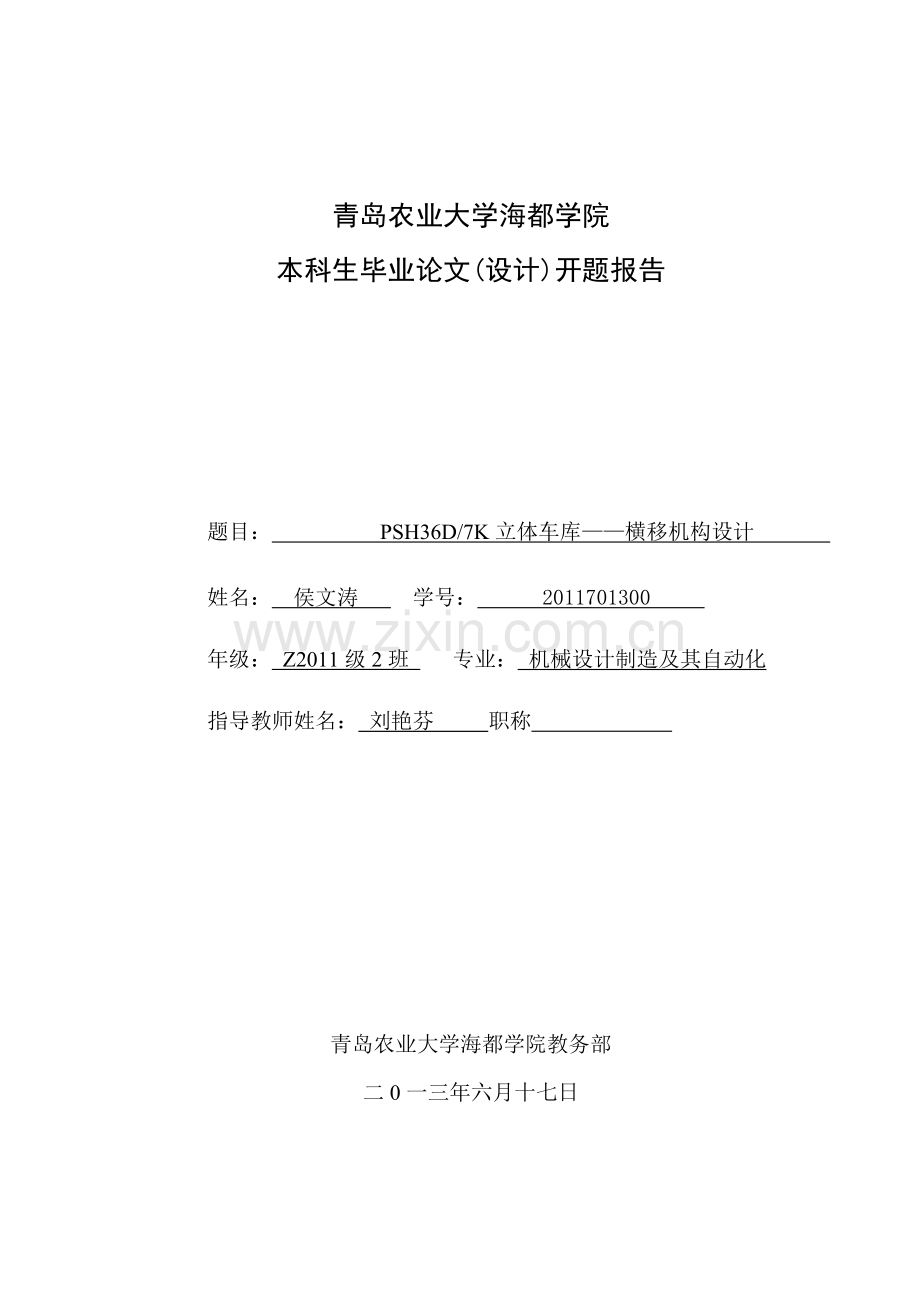

青岛农业大学海都学院
本科生毕业论文(设计)开题报告

题目： PSH36D/7K立体车库——横移机构设计
姓名： 侯文涛 学号： 2011701300
年级： Z2011级2班 专业： 机械设计制造及其自动化
指导教师姓名： 刘艳芬 职称

青岛农业大学海都学院教务部
二0一三年六月十七日
说 明
一、开题报告前的准备
1．确定毕业论文(设计)题目。
2．与指导教师一起讨论，制定毕业论文(设计)的工作计划。
3、根据计划需要查阅、收集资料并确定撰写提纲，提纲一般有以下几部分构成：
⑴ 论文(设计)的目的与意义。
⑵ 国内外同类论文(设计)的概况综述。
⑶ 论文(设计)的主要内容。
⑷ 论文(设计)方法。
⑸ 论文(设计)实施计划。
二、开题报告
1．开题报告应在指导教师指导下进行，并按规定时间完成。
2．本报告一式三份，学生本人、指导教师、所在系各一份。
三、注意事项
1．开题报告应由学生在指导教师指导下独立完成。
2、无开题报告的毕业论文(设计)不的参加评审。
3、本表要用计算机填写，A4纸张打印，签字要手写。

一、选题依据(拟开展研究项目的研究目的、意义等)
近几年来，随着汽车工业和建筑业两大支柱产业的快速发展，在一些大、中城市相继出现了停车难和乱停车的现象。在解决城市停车难的问题中，欧美国家和亚洲国家采取的措施有所不同。但立体化停车是各个国家都积极采取的措施，尤其是全自动化的机械式立体停车库，在很多国家和地区都得到了快速的发展。随着社会经济的发展，汽车拥有量的剧增，大中城市普遍面临停车难的问题。
二、文献综述内容(在充分收集研究主题相关资料的基础上，分析国内外研究现状，提出问题，找到研究主题的切入点，附主要参考文献)
就当前社会对于立体停车库的需求，本文分析了各种型式立体停车库的特点，选出了一种能广泛满足社会需求的机械式立体停车库——升降横移式立体停车库。在此基础上，运用大学几年所学知识，对PSH36D/7K升降横移式立体停车库的结构进行了全面的分析，特别是本课题的主要内容—横移机构的结构设计及传动系统的选择，包括PSH36D-5升降横移式立体停车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等。在确定基本结构及传动系统之后，还对PSH36D/7K升降横移式立体停车库的横移机构进行了结构优化，使横移框架的强度提高了，重量减轻，使本型号立体车库在稳定、可靠、快速的基础上，得到了进一步的提高，性价比更加的高。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准，结合PSH36D/7K升降横移式立体停车库的实际，在PSH36D/7K升降横移式立体停车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库安全平稳的运行。
立体停车系统在国内外倍受青睐，具有有较多的优点：
（1）人车分流
机械式立体车库可更加有效全面地保证人身和车辆的安全，人在车库内或车没有停准位置，由电子控制的整个设备就不会运转。可以说，机械车库在管理到控制上全部实现了彻底的人车分流。
（2）完备的安全设施
自动立体车库具有较完整的安全系统，如紧急制动装置、障碍物确认装置、防止突然落下装置、漏电保护装置、过载保护装置、车辆超长及超高检测装置等等。
（3）自动化程度高
如果应用于公共场合的立体车库，还可以配有计时装置，这样能够满足收费要求。存取过程可由人工完成，同样也可以配备计算机设备全自动完成，这也给今后的开发设计留下了较大的空间。
（4）高倍率的技术经济指标
机械式立体车库停车容量大，占地面积小，同时可停放各种类型的车辆，特别是轿车。而投资却比同等容量的地下停车库少的多，施工周期又短，耗电省，占地面积也远没有地下车库占地面积大。
（5）外观同建筑协调，管理方便
机械式立体车库最适合用于宾馆、商场、办公楼前、旅游区等各种地方。许多装置基本不需要专门的操作人员，一个司机就能够单独完成。
（6）易于配套
机械式立体车库一般不做成套的系统，而是以单台的单体为主。这样就能够充分发挥其用地少、可化整为零的优势，这对目前车库短缺的小区解决停车难的问题提供了可靠的解决方法。
（7）绿色环保
由于车辆在存取过程中只在短的时间内处于低速行驶的状态，因此噪声、排气极其轻微。
参考文献：
[1] 宋胜涛.升降横移式立体车库传动机构研究[J].机械管理开发，2006.4:41-50
[2] Bill Franeis．How to Select an Operator for Your Parking Facility[J]．Parking
Today，2004.1：45-50
[3]李志辉.沈利华．机械立体车库设计概论[J],中国电梯，2003.14(5)：50—53
[4] 付翠玉.关景泰.立体车库发展的现状与挑战[J].机械设计与制造,2005.2:30-37
[5]中国重型机械工业协会，停车设备管理委员会，机械式立体车库[J]，海洋出版社， 2001
[6]付丽华.宋华.立体车库：城市静态交通发展之必然[J].交通科技与经济，2002.3：43-44
[7]王文卿．城市汽车停车场(库)设计手册[M]．北京.中国建筑工业出版社，2002．95．110
[8]任伯森等.机械式立体车库.海洋出版社，2001.2.74-82
[9] 刘丽娜．浅谈立体车库的特点及其应用[J]．智能建筑与城市信息，2007.12：96-99
[10]中国重型机械工业协会停车设备管理委员会．机械式立体车库[M]．北京.海洋出
版社，2001.5:20-25
[11] 闻邦椿.成大先.张义民.孙志礼.宋桂秋.《机械设计手册》[M].北京.机械工业出版社，2004
[12] 郭鹏,郭兆军,靳晓燕,郑枫.加肋载车板的设计应用[J].现代制造技术与装备,2007,4:36-37
[13]王三民.李柱国.《机械原理与设计》[M].北京.机械工业出版社,2007
[14]]徐培万.立体车库的发展及市场前景[J]．国外科技动态，2000,5：30-31
[15]Allen．AWanson．The Influence of Central Business District Employment and
Parking Supply on Parking Rates[J]．ITEJoumal，2004，8：28-30．
[16]东北工学院.《简明机械零件设计手册》[M].北京.冶金工业出版社，1985
三、研究方案(研究内容、目标、研究方法、技术路线、拟解决的问题、特色或创新点等)
研究内容：
本文以本人完成的课题——PSH36D/7K立体停车库横移机构为主要内容，介绍和分析了升降横移式立体停车库的总体结构，工作原理以及横移机构的传动系统。
就当前社会对于立体停车库的需求，本文分析了各种型式立体停车库的特点，选出了一种能广泛满足社会需求的机械式立体停车库——升降横移式立体停车库。在此基础上，运用大学几年所学知识，对PSH36D/7K升降横移式立体停车库的结构进行了全面的分析，特别是本课题的主要内容—横移机构的结构设计及传动系统的选择，包括PSH36D-5升降横移式立体停车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等。在确定基本结构及传动系统之后，还对PSH36D/7K升降横移式立体停车库的横移机构进行了结构优化，使横移框架的强度提高了，重量减轻，使本型号立体车库在稳定、可靠、快速的基础上，得到了进一步的提高，性价比更加的高。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准，结合PSH36D/7K升降横移式立体停车库的实际，在PSH36D/7K升降横移式立体停车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库安全平稳的运行。
研究目标：
设计PSH36D/7K立体车库——横移机构设计各零部件，绘制原理图，设计确定控制方案，最后绘制结构装配图和零件图。
研究方法：
1、参阅相关产品的技术资料，如设计方案等，拟确定各结构设计方案，从而能安全实现金属打包机的功能。
2、从各种方案中选择合适的方案，分析出各方案优缺点，综合优化各种方案设计，从而确定本次设计的最后方案。
3、从经济性、适用性、节能性出发，设计各个部分。
4、完成横移机构及传动系统及其他部件的设计与校核。
5、完成总装配图、零件图，部件图设计和说明书的撰写。
拟解决的问题：
根据所要形状和尺寸要求，进行总体设计；解决各零部件的安装问题和零件的定位问题；尽量做到标准化、系列化设计，减少专用件设计。
四、进程计划(各研究环节的安排、实施进度、完成程度等)
2012.12.20～2013.3.10： 熟悉课题，查阅资料，明确设计任务
2013.3.11～2013.4.10： 总体结构设计
2013.4.11～2013.4.20： 横移机构设计
2013.4.21～2013.5.1： 横移机构传动系统设计
2013.5.2～2013.5.10： 主要零部件的设计
2013.5.11～2013.5.31： 撰写设计说明书
2013.6.1～2013.6.8： 整理资料，准备答辩
五、指导教师评语

指导教师签字： 年 月 日
六、学科组意见

组长签字： 年 月 日
七、系意见

主任签字： 年 月 日
