桥梁毕业设计——结构尺寸拟定.ppt

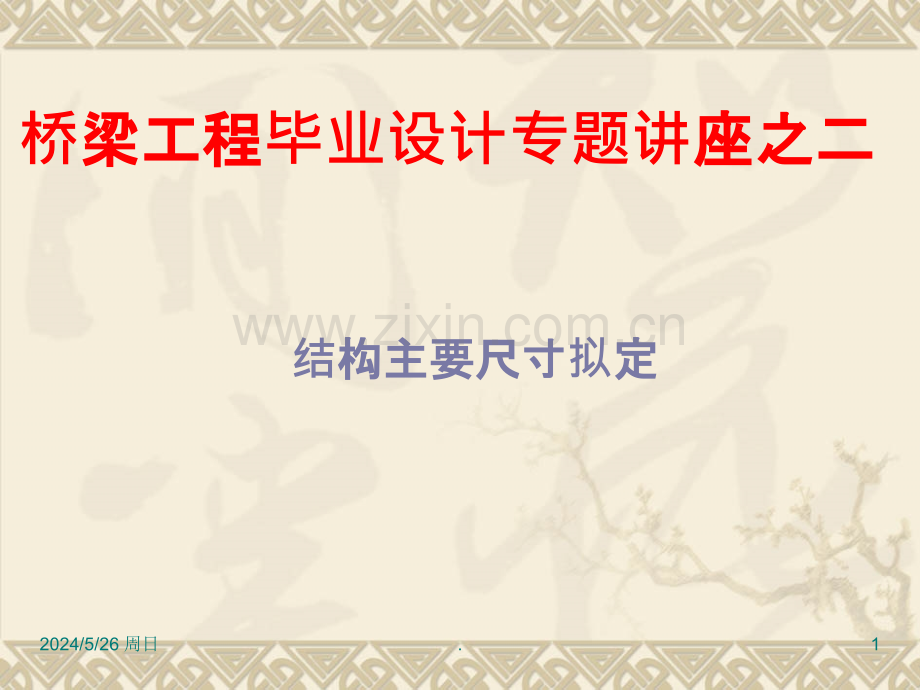

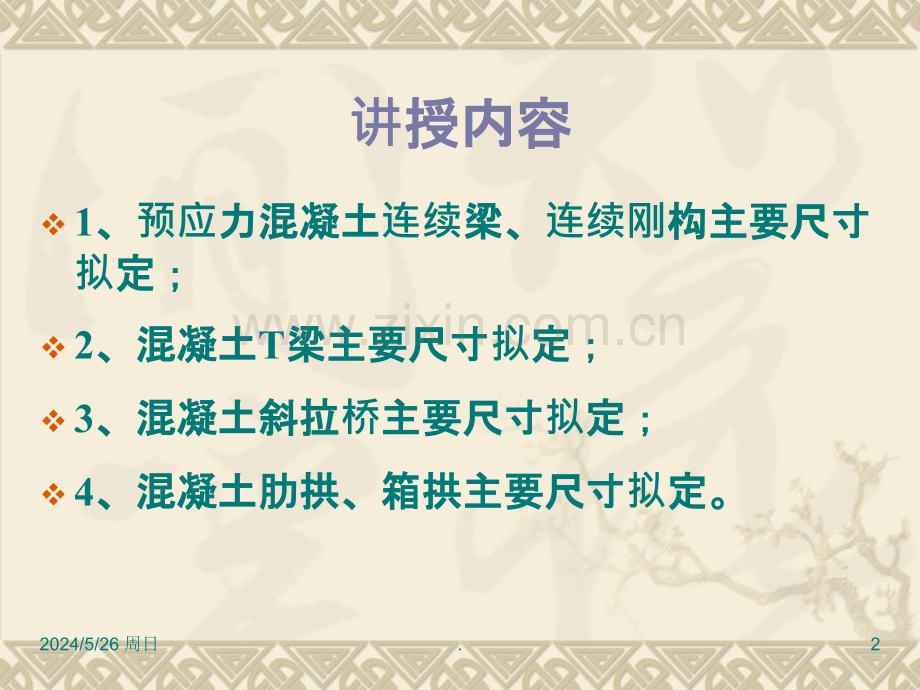

桥梁工程梁工程毕业设计专题讲座之二座之二结构主要尺寸构主要尺寸拟定定2024/5/26 周日1.讲授内容授内容v1、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定；定；v2、混凝土、混凝土T梁主要尺寸梁主要尺寸拟定；定；v3、混凝土斜拉、混凝土斜拉桥主要尺寸主要尺寸拟定；定；v4、混凝土肋拱、箱拱主要尺寸、混凝土肋拱、箱拱主要尺寸拟定。定。2024/5/26 周日2.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（1）v1、根据通航要求确定主跨跨度L；2024/5/26 周日3.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（2）2024/5/26 周日4.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（3）2、根据交通要求确定桥宽B，由桥宽B确定箱室数量（B10m，单箱单室；10m B18m，单箱双室；B18m，单箱多室；B25m，分离式双箱）；v3、根据主跨跨度确定跨中梁高跨中梁高、支点梁高，支点梁高，梁高变化多采用二次抛物二次抛物线；v4、根据行车道板要求、构造要求确定箱梁顶板板厚度（一般情况下，t=2530cm）；2024/5/26 周日5.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构构主要尺寸主要尺寸拟定（定（4）v5、根据翼板翼板悬臂长度大小，确定翼板根部厚度及变化规律（一般情况下，翼板悬臂长度b=35m，根部厚度6070cm；端部厚度1520cm）；v6、根据抗剪要求确定腹板厚度腹板厚度及变化规律（一般情况下，腹板厚度从支点至跨中采用直线或折线变化）；支点腹板厚度可采用经验公式估算，跨中腹板厚度满足构造要求即可。2024/5/26 周日6.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（5）v A BL/2 控制截面所承担的桥面面积；v H-控制截面梁高；v -控制截面各腹板厚度。v一般情况下，901202024/5/26 周日7.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（6）v7、根据抗弯要求确定底板厚度底板厚度及变化规律（一般情况下，底板厚度从支点至跨中采用直线或抛物线变化）；支点底板厚度需满足抗弯要求，可按经验或借鉴已有设计确定（t=5070cm），跨中底板厚度满足构造要求即可。v8、局部尺寸调整：包括支点0块尺寸，倒角尺寸等。2024/5/26 周日8.一、一、预应力混凝土力混凝土连续梁、梁、连续刚构主要尺寸构主要尺寸拟定（定（7）v9、一般说来，连续刚构截面尺寸宜比同跨度连续梁稍小一些。v10、内力计算结果出来后，进行控制截面极限状态的抗弯、抗剪强度验算，如不满足，调整截面尺寸，重新计算，直至满足为止。2024/5/26 周日9.二、混凝土二、混凝土T梁主要尺寸梁主要尺寸拟定（定（1）2024/5/26 周日10.二、混凝土二、混凝土T梁主要尺寸梁主要尺寸拟定（定（2）v1、梁高梁高h0v2、梁梁宽b=1.62.5m，跨度小时取下限值；v3、腹板腹板厚度b0=1620cm；v4、翼板翼板厚度：根部2030cm（翼板宽时取上限值）；端部810cm；v5、马蹄蹄：4050cm，满足配预应力索的构造要求即可。2024/5/26 周日11.三、混凝土斜拉三、混凝土斜拉桥主要尺寸主要尺寸拟定定(1)v1、索塔高度索塔高度 H=L/3L/5；v2、主跨与主跨与边跨跨匹配：L边(0.40.45)L主v3、索距索距：一般均采用密索体系，索距58m；v4、主梁主梁（加劲梁）梁高h=L/200L/300；v5、索的型式索的型式：放射式，竖琴式；v6、索塔梁索塔梁关系：多采用漂浮式，也可根据需要采用支承式、全固结方式；2024/5/26 周日12.三、混凝土斜拉三、混凝土斜拉桥主要尺寸主要尺寸拟定（定（2）v7、拉索与主梁匹配拉索与主梁匹配：单索面、双索面应与主梁截面型式相匹配(考虑抗扭、拉索锚固等）；v8、主梁截面型式主梁截面型式：板式、肋梁式、箱梁，但应与拉索布置相配合；v9、索塔型式索塔型式：独柱式，双柱式（门式），宝石型；v斜拉桥花样繁多，具体尺寸需具体尺寸需结合具体合具体结构确定构确定。2024/5/26 周日13.四、混凝土拱四、混凝土拱桥主要尺寸主要尺寸拟定（定（1）v1、承式承式：上承式，下承式，中承式；v2、矢跨比矢跨比：f=L/8L/4；v3、宽跨比跨比：一般情况下，B/L1/20；v4、立柱（吊杆）立柱（吊杆）间距距：跨度小于150米的情况下，间距不宜超过810m；v5、桥面系面系：多跨简支（连续）梁（板），其高度取决于立柱（吊杆）间距；2024/5/26 周日14.四、混凝土拱四、混凝土拱桥主要尺寸主要尺寸拟定（定（2）v6、拱肋型式拱肋型式：钢筋混凝土肋拱、钢管混凝土肋拱【适用于各种承式】；板拱、箱拱【仅适用于上承式】；v7、拱肋高度拱肋高度：根据截面型式不同，拱肋高度与跨度之间有一关系范围，见指导书；v8、横撑横撑：宽跨比比较小的肋拱多需设置，具体有I、K、X三种；v9、水平推力水平推力：自平衡，推力基础；v10、拱肋与梁（拱肋与梁（桥面系）关系面系）关系：梁（桥面系）仅传递荷载；拱梁组合体系；2024/5/26 周日15.四、混凝土拱四、混凝土拱桥主要尺寸主要尺寸拟定（定（3）v拱桥型式、花样繁多，主要尺寸就介绍这么多，具体尺寸需结合具体结构确定，如需进一步了解，结合具体问题单独介绍。2024/5/26 周日16.结构尺寸构尺寸拟定的主要参考定的主要参考书目（目（1）v梁式梁式桥：范立范立础，预应力混凝土力混凝土连续梁；梁；王国鼎：王国鼎：桥梁梁设计计算示例；算示例；顾安帮、范立安帮、范立础：桥梁工程；梁工程；刘夏平：刘夏平：桥梁工程。梁工程。v斜拉斜拉桥 严国敏，国敏，现代斜拉代斜拉桥；林元培：斜拉林元培：斜拉桥；2024/5/26 周日17.结构尺寸构尺寸拟定的主要参考定的主要参考书目（目（2）王伯惠：斜拉王伯惠：斜拉桥结构构发展和中国展和中国经验；周孟波：斜拉周孟波：斜拉桥手册；手册；v拱拱桥 顾安帮、范立安帮、范立础：桥梁工程；梁工程；姚玲森：姚玲森：桥梁工程；梁工程；刘夏平：刘夏平：桥梁工程；梁工程；陈宝春：宝春：钢管混凝土拱管混凝土拱桥。2024/5/26 周日18.谢谢！2024/5/26 周日19.
