易能变频器EDS800使用手册.pdf

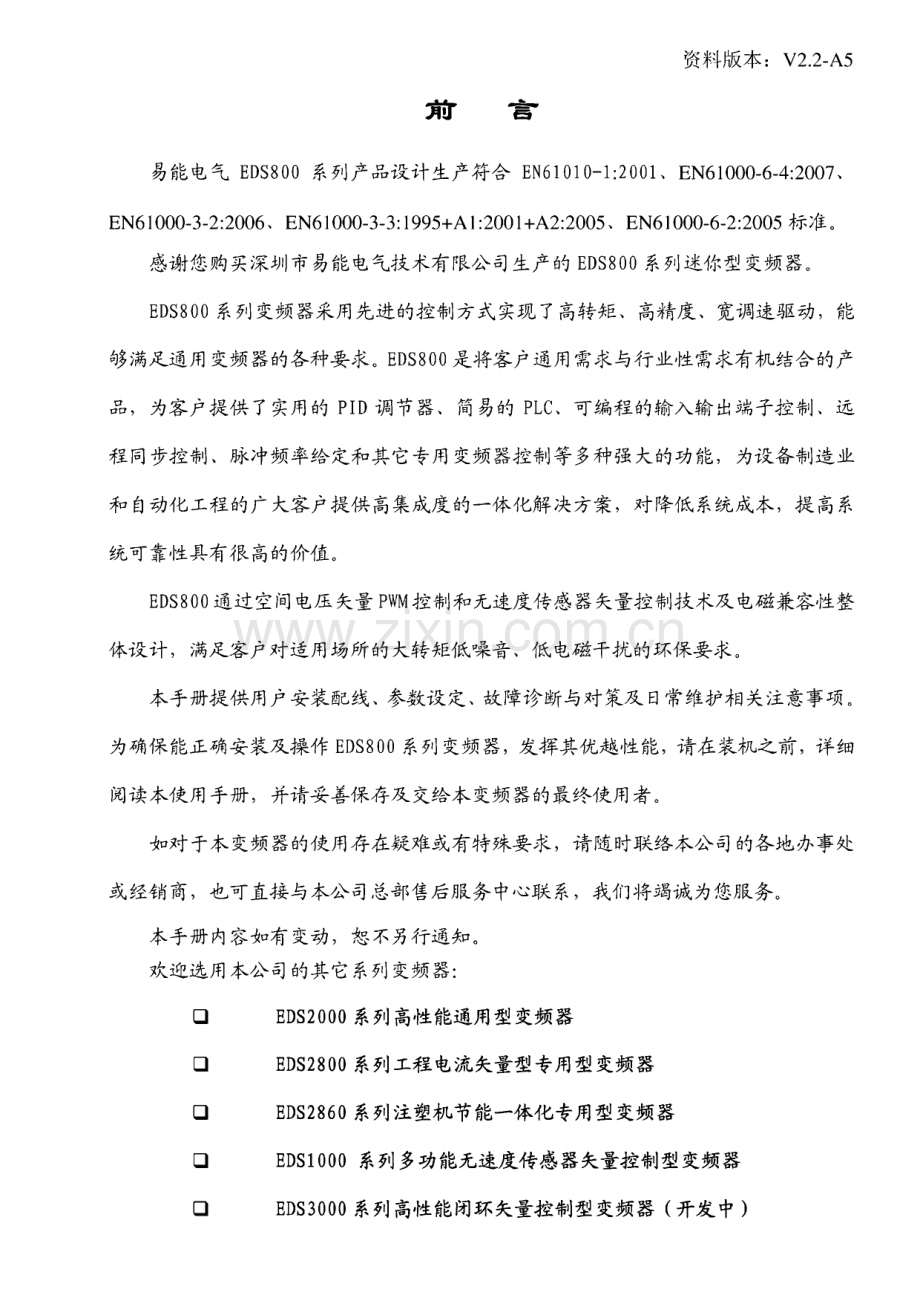

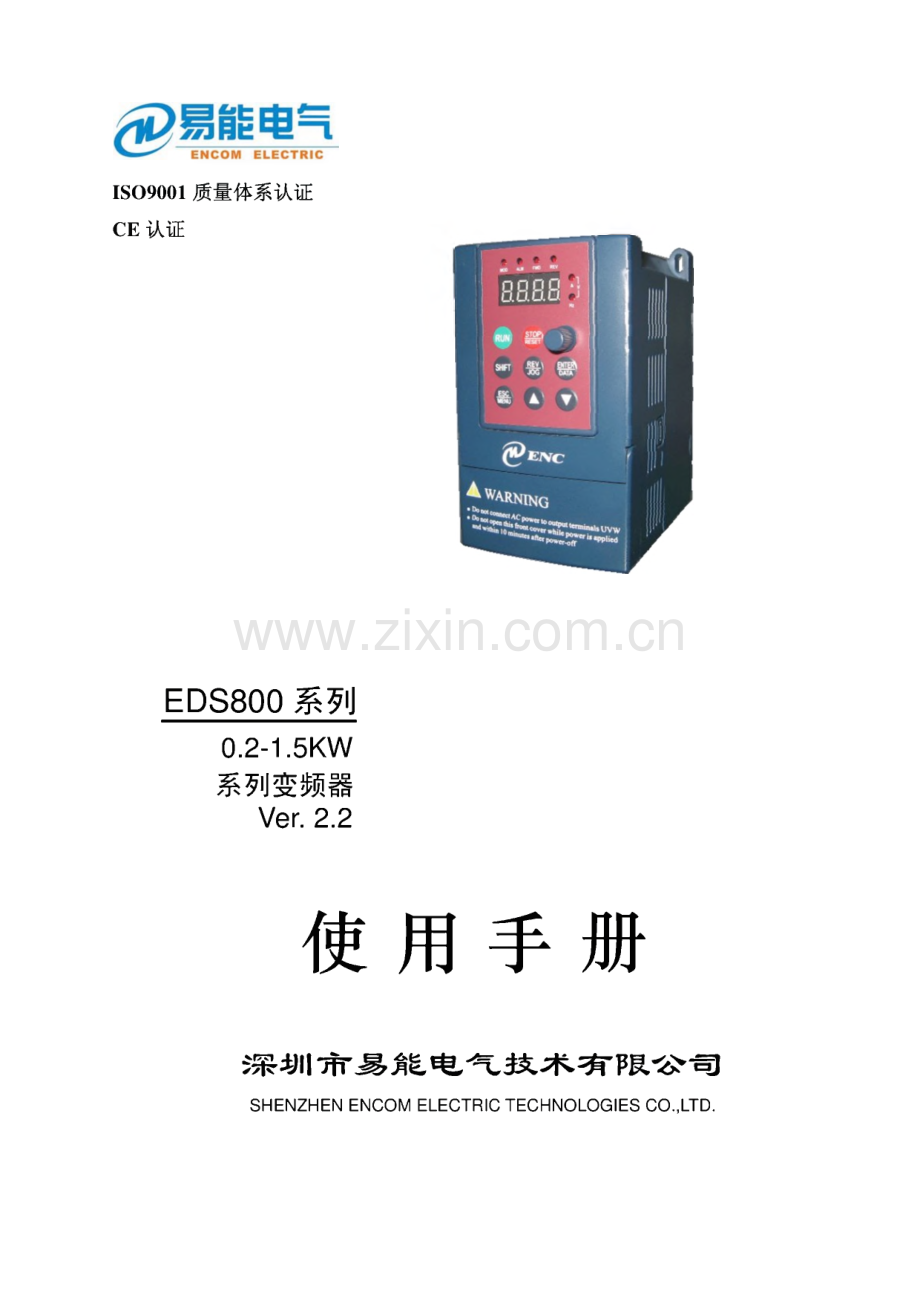

IS09001质量体系认证CE认证EDS800系列0.2-1.5KW 系列变频器Ver.2.2使用手册深圳市易能电气技术有限公司SHENZHEN ENCOM ELECTRIC TECHNOLOGIES CO.,LTD.资料版本：V2.2-A5前 言易能电气ED S800系列产品设计生产符合EN61010-1:2001、EN61000-6-4:2007.EN61000-3-2:2006 EN61000-3-3:1995+A1:2001+A2:2005 EN61000-6-2:2005 标准。感谢您购买深圳市易能电气技术有限公司生产的ED S800系列迷你型变频器。ED S800系列变频器采用先进的控制方式实现了高转矩、高精度、宽调速驱动，能 够满足通用变频器的各种要求。ED S800是将客户通用需求与行业性需求有机结合的产 品，为客户提供了实用的PI D调节器、简易的PLC、可编程的输入输出端子控制、远 程同步控制、脉冲频率给定和其它专用变频器控制等多种强大的功能，为设备制造业 和自动化工程的广大客户提供高集成度的一体化解决方案，对降低系统成本，提高系 统可靠性具有很高的价值。ED S800通过空间电压矢量PWM控制和无速度传感器矢量控制技术及电磁兼容性整 体设计，满足客户对适用场所的大转矩低噪音、低电磁干扰的环保要求。本手册提供用户安装配线、参数设定、故障诊断与对策及日常维护相关注意事项。为确保能正确安装及操作ED S800系列变频器，发挥其优越性能，请在装机之前，详细 阅读本使用手册，并请妥善保存及交给本变频器的最终使用者。如对于本变频器的使用存在疑难或有特殊要求，请随时联络本公司的各地办事处 或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。本手册内容如有变动，恕不另行通知。欢迎选用本公司的其它系列变频器：ED S2000系列高性能通用型变频器 ED S2800系列工程电流矢量型专用型变频器 ED S2860系列注塑机节能一体化专用型变频器 ED S1000系列多功能无速度传感器矢量控制型变频器 ED S3000系列高性能闭环矢量控制型变频器（开发中）目录目录1安全信息与使用注意事项-11.1安全注意事项-11.2 使用范围-21.3 使用注意事项-21.4 报废注意事项-32变频器的型号与规格-42.1 购入检查-42.2变频器型号说明 42.3 变频器铭牌说明-42.4变频器系列型号说明-52.5变频器外观及部位名称说明-52.6外形尺寸及毛重 52.7操作键盘及键盘安装盒外形尺寸-62.8产品技术指标及规格 63变频器的安装及配线-93.1变频器的安装环境-93.1.1安装环境要求-93.1.2安装方向与空间-93.2 变频器部件的拆卸和安装-93.2.1操作键盘的拆卸和安装-93.2.2 塑胶盖板的拆卸和安装-103.3 变频器配线的注意事项-103.4 主回路端子的配线-113.4.1 变频器与选配件的连接-113.4.2主回路端子的配线-23.5 基本运行配线图-123.6控制回路配置及配线 133.6.1控制板端子及跳线的相对位置及功能简介 133.6.2控制板端子的说明-1 2目录3.6.3模拟输入输出端子的配线-153.6.4 通讯端子的配线-63.7抗干扰的安装指导-173.7.1噪声干扰的抑制-83.7.2 现场配线与接地-193.7.3长距离配线与漏电流关系及对策-203.7.4电磁开闭类电器的安装要求-204变频器的运行和操作说明-214.1变频器的运行-214.1.1变频器运行的命令通道-214.1.2变频器频率的给定通道-214.1.3 变频器的工作状态-214.1.4变频器的运行方式-224.2 键盘的操作与使用-234.2.1 键盘布局-234.2.2 键盘功能说明-244.2.3 LED数码管及指示灯说明-244.2.4 键盘的显示状态-254.2.5 键盘操作方法-264.3 变频器上电-294.3.1 上电前的检查-294.3.2 初次上电操作-295功能参数一览表-305.1 表中符号说明-305.2 功能参数一览表-306详细功能说明-476.1基本运行功能参数组:F0-476.2 起动、停机、制动功能参数组:F1-516.3 辅助运行功能参数组:F2 536.4闭环运行控制功能参数组:F3-61目录6.5 简易PLC运行功能参数组:F4-666.6 端子相关功能参数组:F5-706.7 摆频专用功能参数组:F6-816.8 频率给定功能参数组:F7-826.9 电动机与矢量控制功能参数组:F8-846.10 保护相关功能参数组:F9-856.11 故障记录功能参数组:Fd-876.12 密码和厂家功能参数组:FF-887故障诊断与对策-897.1 故障现象及对策-897.2 故障记录查寻-917.3故障复位-918保养和维护-928.1日常保养及维护-928.2 易损部件的检查与更换-928.3 变频器的保修 938.4 变频器的存贮-939使用范例-949.1 一般调速运用-949.2端 子控制运行-959.3多段速控制运行运用-959.4 闭环控制系统 969.5 连动运行;-9710 串行口 485通讯协议-99附录1 Modbus通讯协议（需订制特殊程序）.107附录2制动电阻.123安全信息与使用注意事项1安全信息与使用注意事项为了确保您的人身与设备的安全，请您在使用变频器之前，务必认真阅读本章内容。1.1安全注意事项本使用手册中与安全相关的警示有如下三种：A本符号说明操作时需要注意的事项及如果不按要求操作，可能使身体受伤或设备损坏+H_本符号提示一些有用的信息。提不木符号提示:若不按要求操作，可能导致死亡、重伤或严重的财产损失。0(1)严禁将交流电源接到变频器的U、V、W输出端子上，否则将造成变频器的彻底 损坏。(2)不要将P-与P+短接，否则将导致变频器损坏和电源的短路。(3)变频器禁止安装在易燃物上，否则有发生火灾的危险。(4)不要安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。(5)主回路接线后，应对裸露的接线端子进行绝缘处理，否则有触电的危险。(6)通电情况下，不要用潮湿的手操作变频器，否则有触电的危险。(7)变频器的接地端子必须良好接地。(8)变频器在通电过程中，请勿打开面盖及进行配线作业，必须在关闭电源10分钟 后，方可实施配线或检查。(9)必须具有专业资格的人进行配线作业，严禁将任何导电物遗留在机器内，否则 有触电或造成变频器损坏的危险。(10)存贮时间超过2年以上的变频器，上电时应先用调压器逐渐升压，否则有触电 和爆炸的危险。A(1)严禁将控制端子中TA、TB、TC以外的端子接上交流220V信号，否则有损坏财物 的危险。(2)如果变频器有损伤或部件不全时，请不要安装运转，否则有发生火灾或导致人员 受伤的危险。(3)安装时，应该在能够承受变频器重量的地方进行安装，否则掉落时有受伤或损坏 财物的危险。安全信息与使用注意事项1.2使用范围(1)本变频器仅适用于一般工业用的三相交流异步电动机。(2)如果将变频器用于与生命、重大财产、安全设备等相关的可靠性要求非常高的设备时，必须慎重 处理，请向厂家咨询。(3)本变频器属一般工业用电动机控制装置，如果用于危险设备上，必须考虑变频器发生故障时的安 全防护措施。1.3使用注意事项(1)EDS800系列变频器为电压型变频器，使用时电机的温升、噪声和振动与工频运行相比较略有增加,属正常现象。(2)如果需要以低速恒转矩长期运行，必须选用变频电机。若使用一般的异步交流电机低速运行时，应监控电机温度或采取强制散热措施，以防烧毁电机。(3)减速箱及齿轮等需要润滑的机械装置在长期低速运行时，可能由于润滑效果变差造成损坏，请事 先采取必要措施。(4)若超过电机额定频率运行时，除了考虑电机的振动、噪音增大外，还必须确保电机轴承及机械装 置的使用速度范围，请务必事先确认。(5)对于提升设备和大惯性之类的负载，变频器常会因产生过流或过压故障而跳闸，为保证正常工作,应考虑选配适当的制动组件。(6)应通过端子或其它正常的命令通道对变频器进行起停控制。严禁在变频器输入侧使用接触器等强 电开关直接频繁起停操作，否则会造成设备损坏。(7)如果需要在变频器输出和电机之间安装接触器等开关器件，请确保变频器在无输出时进行通断操 作，否则可能会损坏变频器。(8)变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，可设置跳跃频率来避开。(9)使用前，应确认电源电压在允许的工作电压范围之内，否则应做变压处理或订购特种变频器。(10)在海拔高度超过1000米的条件下，变频器应降额使用，每增加1500米高度输出电流约降低额定 电流的10%o(11)电机在首次使用或长时间放置后再使用之前，应做电机绝缘检查。请使用500V电压型兆欧表按 图所示进行检查，绝缘电阻不得小于5 MQ,否则有损坏变频器的可能。(12)禁止输出侧安装改善功率因数的电容器或防雷用压敏电阻等，否则将造成变频器故障跳闸或器件 的损坏，如图1-2所示。2安全信息与使用注意事项图1-1电机绝缘检查示意图图2变频器输出端禁止使用电容器1.4报废注意事项在处理报废的变频器及其零件时，请注意：(1)整 体：请将变频器作为工业废品处理。(2)电解电容：变频器内的电解电容在焚烧时可能发生爆炸。(3)塑 料：变频器上的塑料、橡胶等制品在燃烧时可能产生有害、有毒气体，燃烧时请做好 防护准备。3变频器的型号与规格2变频器的型号与规格2.1购入检查(1)运输中是否有破损，变频器本身是否有碰伤现象，零部件是否有损坏、脱落。(2)随机所附装箱单上的物品是否齐全。(3)请确认所购变频器的铭牌数据与您的订货要求是否一致。本公司产品在制造、包装、运输等方面有严格的质量保证体系，如果发生某种疏漏或错误，请速 与木公司或当地的代理商联系，我们将尽快给予解决。2.2 变频器型号说明EDS800-4T0015G/B变频器系列号-电压等级代弓220V2380V4输入电压代号三相T单相S代弓变频器类型G恒转矩通用型P风机水泵专用图2-1 变频器型号说明代号适配电机功率(KW)00020.200040.400070.7500151.5代号配件说明B内置制动单兀C内置制动单元 和制动电阻型号中“/”后的代码，在变频器无相关内容或可以默认时将省略。变频器铭牌说明3提示2.3在变频器本体的右侧板下方，贴有标示变频器型号及额定值的铭牌，铭牌内容如图2-2所示。EDS800 INVERTER TYPE:EDS800-2S0007 4SOURCE:1PH 220V 50/60Hz VOUTPUT:1.8kVA 4.7A-SERIAL No.:SHENZHEN ENCOM ELECTRIC TECHNOLOGIES Co.,LTDMADE IN CHINA L_J变频器系列号变频器型号额定输入电压及频率 输出视在功率及电流 产品序列号生产厂商及制造地图2-2 变频器铭牌4变频器的型号与规格2.4 变频器系列型号说明表2-1变频器系列型号说明变频器型号额定容量(KVA)额定输出电流(A)适配电机(KW)EDS800-2S00020.61.60.2EDS800-2S00041.130.4EDS800-2S00071.84.70.75EDS800-2S00152.87.51.5EDS800-4T00071.52.30.75EDS800-4T00152.43.71.52.5变频器外观及部位名称说明上盖板 操作键盘ED数码管模拟电位器接线端子盖把此处搬开接制动电阻(选件)通风孔控制电缆入口变频器电源输入,输出接线端子图2-3变频器各部位名称示意图2.6外形尺寸及毛重5变频器的型号与规格表 2-2 EDS800-2S0002-EDS800-4T0015 安装尺寸变频器型号（G：恒转矩负载；P：风机水泵负载）W(mm)H(mm)D(mm)DI(mm)A(mm)B(mm)安装 孔径（mm）毛重(k g)EDS800-2S000285141.5112.51267413651EDS800-2S0004EDS800-2S0007EDS800-2S0015EDS800-4T0007EDS800-4T00152.7 操作键盘及键盘安装盒外形尺寸（单位：mm）R7图2-5 KB5操作键盘及键盘开孔尺寸图2.8 产品技术指标及规格项目项目描述输 入额定电压、频率三相 380V；50Hz/60Hz;单相 220V,50Hz/60Hz允许工作 电压范围三相电压：320V460V;单相电压200V260V输 出电压400 伏级;0-380V;200 伏级;0220V频率0Hz-400Hz过载能力150%额定电流1分钟，200%额定电流0.5秒；控制性能控制方式最优空间电压矢量SVPWM恒压频比V/F控制调速范围1：100起动转矩低频高达100%的额定转矩6变频器的型号与规格运行转速稳 态精度W 0.5%额定同步转速频率精度数字设定：最高频率义0.01%；模拟设定：最高频率义0.5%频率分 辨率模拟设定最局频率的0.1%数字设定0.01Hz外部脉冲最高频率的0.5%转矩提升自动转矩提升，手动转矩提升0.1%20.0%V/F曲线（电压 频率特性）额定频率在5400Hz任意设定，可选择恒转矩、递减转矩1、递减转 矩2、递减转矩3共4类曲线加减速曲线两种方式:直线加减速和S曲线加减速;七种加减速时间，时间单位（分/秒）可选,最长6000分钟制动能耗制动外接制动电阻直流制动起动、停止动作分别可选，动作频率015Hz,动作电压015%,动作 时间0-20.0秒点动点动频率范围：0.50Hz50.00Hz；点动加减速时间060.0秒可设置多段速运行通过内置PLC或控制端子实现多段速运行内置PID控制器可方便地构成闭环控制系统自动节能运行根据负载情况，自动优化V/F曲线，实现节能运行自动电压 调整（AVR）当电网电压变化时，能自动保持输出电压恒定自动限流对运行期间电流自动限制，防止频繁过流故障跳闸运:能运行命令给定通道操作键盘给定、控制端子给定、中行口给定运行频率给定通道数字给定、模拟给定、脉冲给定、中行口给定、组合给定，可通过多 种方式随时切换脉冲输出通道020KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理 量的输出模拟输出通道1路模拟信号输出，其中AO通道可选420mA或010V,可实现设 定频率、输出频率等物理量的输出操作 键盘LED显示可显示设定频率、输出频率、输出电压、输出电流等14种参数按键锁定实现对按键的部分或者全部锁定（模拟电位器无锁定）保护功能过流保护、过压保护、欠压保护、过热保护、过载保护、缺相保护（可 选）等选配件制动组件、远控键盘、远控键盘连接电缆等7变频器的型号与规格环 境使用场所室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水 蒸汽、滴水或盐份等海拔低于1000米周围温度-10C+40C（环境温度在40C 50C,请降额使用或增强散热）周围湿度小于95%RH,无水珠凝结振动小于5.9米/秒2(0.6g)存储温度-40+70结构防护等级IP20安装方式壁挂式谆 为了充分发挥本机的优越性能，请按照本章内容，正确选型检查核实相关内容，方可配线 提示使用。必须正确选型，选型不正确可能会导致电机运转异常或变频器损坏。8变频器的安装及配线3变频器的安装及配线3.1变频器的安装环境3.1.1安装环境要求(1)安装在通风良好的室内场所，环境温度要求在-1040C的范围内，如温度超过40时，需外 部强制散热或者降额使用。(2)避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。(3)严禁安装在有腐蚀性、爆炸性气体的场所。(4)湿度要求低于95%RH,无水珠凝结。(5)安装在平面固定振动小于5.9米/秒2(0.6g)的场所。(6)尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。3.1.2安装方向与空间(1)一般情况下应立式安装，卧式安装时会严重影响散热、必须降额使用。(2)安装间隔及距离最小要求，如图3-1所示。(3)多台变频器采用上下安装时，中间应用导流隔板，如图3-2所示。/图3-1安装的间隔距离图图3-2多台变频器的安装示意图3.2变频器部件的拆卸和安装3.2.1操作键盘的拆卸和安装拆卸将食指按住操作键盘上方的手指插入孔处，轻轻压下操作键盘顶部的固定弹片后，再向外拉，即 可卸下操作键盘。(2)安装先将操作键盘的底部固定钩口对接在机器键盘安装孔的安装爪上，用食指压下操作键盘顶部的固 定弹片后往里推，到位后松开即可(听到“叭”一声脆响后，表示到位)。9变频器的安装及配线3.2.2塑胶盖板的拆卸拆卸将手指放入盖板底部的提手孔，向上提，即可打开下壳体。3.3变频器配线的注意事项(1)接线前，确保已完全切断电源io分钟以上，否则有触电危险。(2)严禁将电源线与变频器的输出端U、V、W连接。(3)变频器本身机内存在漏电流，中大功率变频器整机的漏电流大于5mA,为保证安全,变频器和电机必须安全接地，接地线一般线径为3.501疗以上铜线，接地电阻小于 10 Q o(4)变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。(5)变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置,如图3-3.(6)为提供输入侧过电流保护和停电维护的方便，变频器应通过中间继电器与电源相连(7)继电器输入及输出回路的接线(X1X5、0C、FWD、REV),应选用0.75颈2以上的绞合 线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子PE或E相连，接线长度 小于20m。(1)确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分.钟以上，然后才可以进行配线操作。(2)确认变频器主回路端子P+、P-之间的直流电压值在降至DC36V以下后，才能开始 内部配线工作。(3)只能由经过培训并被授权的合格专业人员进行配线操作。(4)通电前注意检查变频器的电压等级是否与供电电压的一致，否则可能造成人员伤亡 和设备损坏图3-3变频器与电机之间禁止使用接触器和吸收电容10变频器的安装及配线3.4主回路端子的配线图3-4主回路简单配线3.4.1变频器与选配件的连接(1)在电网和变频器之间，必须安装隔离开关等分断装置，以确保设备维修时的人身安全和强制断电的需要。(2)变频器供电回路必须要具有过流保护作用 的断路器或熔断器，避免因后级设备故障 造成故障范围扩大。(3)交流输入电抗器当变频器和电源之间的高次谐波较大，不 能满足系统要求时，或需要提高输入侧功 率因数时可增设交流输入电抗器。(4)接触器仅用于供电控制，不要用接触器来 控制变频器的起停。(5)输入侧EMI滤波器可选配EMI滤波器来抑制从变频器电源线 发出的高频传导性干扰和射频干扰。(6)输出侧EMI滤波器可选配EMI滤波器来抑制变频器输出侧产生的 射频干扰噪声和导线漏电流.(7)交流输出电抗器当变频器到电机的连线超过50米时，建议 安装交流输出电抗器，避免电机绝缘损坏、漏电流过大和变频器频繁保护。但必须考虑 交流输出电抗器压降问题。或提高变频器的 输入输出电压，或使电动机降额使用，以避 免烧毁电动机。(8)安全接地线L1L2L3断路器或熔断器交流输入电抗器(可选)接触器输入EMI滤波器(可选)EDS800输出EMI滤波器(可选)交流输出电抗器(可选)制动单元(可选)制动电阻LI L2 L3)EU V W隔离开关图3-5变频器与选配件的连接变频器和电机必须接地,接地电阻小于10Q.接地线要尽量短,线径尽量一般不小于3.5nlm2铜线.11变频器的安装及配线3.4.2主回路端子的配线主回路输入输出端子如表3-1所示表3-1主回路输入输出端子说明适用机型主回路端子端子 名称功能说明EDS800-2S0002-EDS800-2S0015堡L1L2昭EU昭VW-L1L2EU、V、W零线火线接地端子三相交流输出端子EDS800-4T0007EDS800-4T0015EL1L2昭L3E的U的V国WLI、L2、L3EU、V、W三相交流输入端子接地端子三相交流输出端子/制动电阻（外接，选配件：接口在变频器右侧）3.5基本运行配线图电源注2断路器-XXXL1L2L3P+PB正转/停止命令/I反法/停正命令/I多功能选择1/出+10VTFWD年REVXI多功能选择2/X2JP3HIZZE LEDS800UVWEGND模拟表4-20mA电流信号或010V电压信号多功能选择3/I多功能逸择4/I多功能选择5/X3X4注1速度指令（多功能选择5可做 入3高速脉冲口输入）COM0-10V。10V或420mAp+10VVCI*CCIDOfOCG(TlTlI频率表输出12V脉冲信号开路集电极输出最大 220VAC、0.5ATA TBTC485Ad485B故障继电器输出标准485通讯口（选配）出4 GNDCOM 4oc单图3-6基本配线图注1：当FWD、REV、XIX5端子输入信号要求低电平（或与COM短接）有效时，请将JP3置于“L”端;注2：当FWD、REV、XIX4端子输入信号要求高电平（或与+10V短接）有效时，请将JP3置于“H”端;12变频器的安装及配线3.6控制回路配置及配线3.6.1控制板端子与拔码开关的相对位置及功能简介:变频器控制板上的端子及拔码开关的位置如图3-7所示。提供给用户使用的端子功能说明请参见表3-2,拔码开关的功能以及设置说明请参见表3-3,端子 CN1为厂家使用.变频器投入使用前,应正确进行端子配线和设置控制板上的开关,建议使用24号以上 的导线作为端子连接线.图3-7控制板的拔码开关位置示意图表3-2提供给用户使用的端子功能说明序号功能描述CON2故障继电器信号输出当变频器出现故障时该继电器常开触点闭合CON3外部端子输入输出量控制使用外部端子控制变频器运行时，使用该端口表3-3提供给用户使用的拔码开关功能说明序号功能出厂值JP1模拟量AO输出，010V与420mA转换。置于“V”端时，为010V输出；置于“I”端时，为420mA输出0-10VJP2模拟量CCI输入，010V与420mA转换。置于“V”端时,为010V输入；置于T端时,为420mA输入0-10VJP3Xi端子输入有效电平转换：置于“H”端时Xi输入高电平有效（有效电压范围 5-12V）；置于“L”端时，Xi输入低电平有效（有效电压范围06V）低电平 有效3.6.2控制板端子的说明（1）控制回路端子C0N3排列如下：485A XI X2 X3X4 X5C0MFWD REV0|0iei0|0ieiei0|BI|0Bl0|0|0|0|lle485B+10V VCI CCI AO GND DO OC OCG13变频器的安装及配线（2）C0N3端子功能说明如表3-4所示。表3-4控制板C0N3端子功能表类别端子 标号名称端子功能说明规格运行 命令FWD正转运行命令正反转开关量命令，见F5.08组 两线三线控制功能说明。输入阻抗：R=2KQ 最高输入频率:200HzX5可做脉冲输入 最高输入频率：50KHz 最大输入电压：1215VREV反转运行命令多功能输入端子XI多功能输入端子1可编程定义为多种功能的开关量 输入端子,详见第六章6.6节端 子功能参数（F5组）输入端子功能 介绍。X2多功能输入端子2X3多功能输入端子3X4多功能输入端子4X5多功能输入端子5+10V+10V电源对外提供+10V电源（负极端:GND）最大输出电流：10mACOM公共端+12V电源负极12V地GND+10V电源负极模拟信号和+10V电源的参考地模拟量输入CCI模拟量输入CCI接受模拟电压/电流量输入，电 压、电流由拔码开关JP2选择，出厂默认电压。（参考地：GND）输入电压范围：0-10V（输入 阻抗:70KQ）输入电流范围：420mA（输入 阻抗：250 Q）分辨率：1/1000VCI模拟量输入VCI接受模拟电压量输入输入电压范围：0-10V（输入阻抗:70KQ）分辨率：1/1000模拟 量输 出AO模拟量输出提供模拟电压/电流量输出，可表 示11种量参见F5.17参数说明，输出电压/电流由拔码开关JP1 选择，出厂默认输出电压。（参考地:GND）电流输出范围：420mA 电压输出范围：0-10V多功能输出端子OC继电器输出端子可编程定义为多种功能的开关量 输出端子，详见第六章6.6节端 子功能参数（F5组）输出端子功能 介绍。（参考地:OCG）工作电压范围：0220VAe最大输出电流:500mA使用方法见F5.10参数说明DO高速脉冲输出端子可编程定义为多种功能的脉冲信 号输出端子，详见第六章6.6节 端子功能参数（F5组）输出端子功 能介绍。（参考地:COM）输出脉冲电压：12V输出频率范围：由参数F5.24决定,最大20KHz14变频器的安装及配线(4)485端子功能说明如表3-5表3-5控制板485端子功能表类别端子标号名称端子功能说明规格通讯485A485通讯接 口485差分信号正端标准485通讯接口请使用双 绞线或屏蔽线485B485差分信号负端(5)控制端子C0N2,排列如下:TA TB TC(6)C0N2端子功能说明如表3-6表3-6控制板C0N2端子功能类别端子标号名称端子功能说明规格继电器 输出 端子TA变频器 故障输出 继电器变频器正常:TB-TC闭合,TA-TC 断开变频器故障:TB-TC断开,TA-TC 闭合TB-TC:常闭,TA-TC:常开触点容量：AC250V/2A(C0S=1)AC250V/1A(COS=0.4)DC30V/1ATBTC3.6.3模拟输入输出端子的配线(I)VCI端子接受模拟电压信号输入，接线方式如下:+10VQ0-+10VA(5 vci EDS800屏蔽线近端接地PE于V-ni)GND图3-8 VCI端子配线图(2)CCI端子接受模拟信号输入，输入电压(0-10V)和输入电流(420mA)接线方式如下:+10VAA CCI EDS800qVH)G ND-.;屏蔽线近端接地PET图3-9 CCI端子配线图15变频器的安装及配线(3)模拟输出端子A0的配线模拟量输出端子A0外接模拟表可指示多种物理量，端子配线方式如图3-10o(1)使用模拟输入时，可在VCI与GND或CCI与GND之间安装滤波电容或共模电感。(2)模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，配线长度应尽可能短。_j l图3-10模拟输出端子配线提示3.6.4通讯端子的配线EDS800变频器给用户提供了 485串行通信接口。以下配线方法，可以组成单主单从或单主多从的控制系统。利用上位机(PC机或PLC控制器)软件 可实现对变频器的实时监控和操作，实现远程控制、高度自动化等复杂的运行控制；也可用一台变频 器为主机，其余变频器为从机构成级联或同步控制变频器网络。(1)变频器485接口与其它具有485接口的设备进行配线,可按下图接线即可。(2)连接远控键盘，可将远控键盘的插头直接连接到RS485即可。不需要设置任何参数，变频器本机 键盘和远控键盘可同时工作。16变频器的安装及配线（3）变频器485接口与上位机（具有RS232接口）的连接:端子说明端子名称信号负端子B信号正端子A232/485转换器端子说明端子名称5V电源正端+5V发送数据线TXD接收数据线RXD5V电源地端GND端子名称端子说明B信号负端A信号正端图3-12 485通讯配线屏蔽电缆信号引脚号PE外壳RXD2TXD3GND5DTR4DSR6RI9CD1RTS7CTS8（4）多台变频器可通过485连接在一起，最多可连接31台变频器。随着连接台数的增加，通讯系统越容易受到干扰，建议按如下方式接线:图3-13变频器多机通信时推荐的接线图（变频器、电机全部良好接地）如果采用以上配线仍不能正常通讯，可尝试采取以下措施：1将PLC（或上位机）单独供电或对其电源加以隔离。2通讯线上使用磁环。3适当降低变频器载波频率。3（1）只用变频器构成网络时，须将作为主机的EDS800变频器的F2.15本机地址参数设置为0.|提示（2）485接口的命令编程请参考附录的通讯协议.3.7抗干扰的安装指导变频器的主电路由大功率半导体开关器件组成，工作时会产生一定的电磁噪声，为了减少或杜绝 变频器对外界的干扰，本节内容从干扰抑制、现场配线、系统接地、漏电流、电源滤波器的使用等几 个方面介绍了变频器抑制干扰的安装方法，供现场安装参考。17变频器的安装及配线3.7.1噪声干扰的抑制变频器工作产生的干扰，可能会对附近的电子仪器设备产生影响，影响的程度与变频器本身的安 装周边电磁环境和该设备的抗干扰能力有关。(1)干扰噪声的类型根据变频器的工作原理，其主要的噪声干扰源有以下三种：1电路传导性干扰；路径 路径 路径图3-14噪声干扰的分类(2)噪声传播路径图3-15噪声干扰的传播路径示意图18变频器的安装及配线(3)抑制干扰的基本对策表3-7干扰抑制对策表噪声传播路径减小影响的对策外围设备的接地线与变频器的布线构成闭环回路时，变频器接地线漏电流会使设备产 生误动作。此时若设备不接地，会减少误动作。当外围设备的电源和变频器的电源接在同一供电端受电时，变频器发生的高次谐波使 电压和电流会由电源线传播，会使同一供电系统中的其他设备受到干扰，可采取如下 抑制措施：在变频器的输入端安装电磁噪声滤波器；将其它设备用隔离变压器进行隔 离。将外围设备的电源供电端接上远端电网；对变频器的LI、L2、L3三相导线加装 功率，铁氧体滤波磁环，抑制高频谐波电流的传导。容易受到干扰的设备和信号线，应尽量远离变频器安装。信号线应使用屏蔽线，屏 蔽层单端接地，并应尽量远离变频器和它的输入、输出线。如果信号电线必须与强电 电缆相交，二者之间应保持正交，避免平行。在变频器输入、输出侧的根部分别安装高频噪声滤波器(铁氧体共模扼流圈，俗称磁 环)，可以有效抑制动力线的射频干扰。电机电缆线应放置于较大厚度的屏障中，如置于较大厚度(2mm以上)的管道或埋入 水泥槽中。动力线套入金属管中，并用屏蔽线接地(电机电缆采用4芯电缆，其中一 根在变频器侧接地，另一侧接电机外壳)。避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应远离变 频器的LI、L2、L3、U、V、W等功率线。具有强电场或强磁场的设备应注意与变频器 的相对安装位置，应保持距离和垂直相交。控制信号线L电源线或电动机线3.7.2现场配线与接地(1)变频器到电动机的电缆线(U、V、W端子引出线)应尽量避免与电源线(LI、L2、L3端子输入线)平 行布线。应保持30厘米以上的距离。(2)U、V、W端子三根电机线尽量置于金属管或金属布线槽内。(3)一般控制信号线应采用屏蔽电缆，屏蔽层与变频器PE端相连后，以靠近变频器侧单端接地。(4)变频器PE端接地电缆必须直接与接地板相连,不得借用其它设备接地线接地.(5)强电电缆(LI、L2、L3、U、V、W)不得与控制信号线平行近距离布线，更不能捆扎在一起，须保持2060厘米(与强电电流大小有关)以上的距离。如果要相 交，则应相互垂直穿越，如图3-16所示。(6)强电接地线必须与控制信号和传感器等弱电接地线 分别独立接地。(7)禁止在变频器电源输入端(LI、L2、L3)上连接其它用电设备。19变频器的安装及配线3.7.3长距离配线与漏电流关系及对策当变频器与电动机长距离配线时,高次谐波会通过分布电容形成线间漏电流和对地漏电流.可采 用如下方法进行抑制：(1)在变频器输出侧安装铁氧体磁环或输出电抗器。A 当安装额定电压降5%以上的电抗器并对U、V、W长距离配线时，会显著降低电动机的电|压。电动机满载运行时有烧毁电机的危险，应降额使用或提升输入输出电压。(2)降低载波频率，但电动机噪声会随之增大。3.7.4电磁开闭类电器的安装要求继电器，电磁接触器及电磁铁等电磁开闭类电器，工作时会产生大量噪声，当在变频器周边或同 一控制柜内安装时应给予充分的注意，必须安装浪涌吸收器，如图377所示。20变频器的运行和操作说明4变频器的运行和操作说明4.1 变频器的运行4.1.1变频器运行的命令通道本机具有控制变频器起动、停止、点动等运行动作的三种命令通道：0：操作键盘用操作键盘上的 键进行控制（出厂设置）。1:控制端子用控制端子FWD、REV.COM构成两线式控制，或用X1-X5中的一个端子和FWD及REV两端子构成 三线式控制。2：串行口通过上位机或其它可以与本机通讯的设备对变频器进行起动、停止控制。命令通道的选择可以通过功能码F0.02的设定来完成；也可通过多功能输入端子选择（F5.00F5.04选择29、30、31号功能）来实现。A 命令通道切换时，请事先进行切换调试，确认是否能满足系统的需求，否则有损坏设备|和伤害人身的危险！_j H4.1.2变频器频率的给定通道EDS800普通运行方式下有9种给定通道：0：键盘模拟电位器给定；1：直接数字频率给定；2：端子UP/DOWN给定（掉电或停机存储）；3：串行口给定；4：模拟量VCI给定；5：模拟量CCI给定；6：保留7：端子脉冲（PULSE）给定；8：组合设定；9：端子UP/DOWN给定（掉电或停机不存储）。4.1.3变频器的工作状态EDS800的工作状态分为待机状态和运行状态：待机状态：变频器上电初始化后，若无运行命令输入，或运行中执行停机命令后，变频器即进入 待机状态。运行状态：接到运行命令，变频器进入运行状态。21变频器的运行和操作说明4.1.4变频器的运行方式EDS800变频器共有六种运行方式，按其优先级依次为：点动运行一闭环运行一PLC运行一多段速变频器在待机状态下，接到点动运行命令（例如操作键盘。喘）键按下）后，按点动频率运行（见 功能码F2.06F2.08）。1：闭环运行设定闭环运行控制有效参数（F3.00=1）,变频器将进入闭环运行方式。即将给定量和反馈量进行 PID调节（比例积分运算，见F3组功能码），PID调节器输出为变频器输出频率的基本指令。通过多功 能端子（20号功能）可令闭环运行方式无效而切换为较低级别的运行方式。2：PLC运行设定PLC功能有效参数（F4.00个位W0）,变频器将进入PLC运行方式，变频器按照预先设定的运 行模式（见F4组功能码说明）运行。通过多功能端子（21号功能）可令PLC运行方式无效而切换为较低 级别的运行方式。22变频器的运行和操作说明3：多段速运行通过多功能端子(1、2、3、4号功能)的非零组合，选择多段频率115(F2.30F2.44)进行多段 速运行。4：摆频运行设定摆频功能有效参数(F6.00=1),变频器将进入摆频运行方式，根据纺织摆频工艺来设定相应 的摆频运行专用参数，从而实现摆频运行。5：普通运行通用变频器的一般开环运行方式。以上六种运行方式中除“点动运行”外都可按多种频率设定方法运行。“PID运行”“PLC运行”“多 段运行”“普通运行”也可进行摆频调整处理。4.2键盘的操作与使用4.2.1键盘布局操作键盘是变频器接受命令、显示参数的主要单元。操作键盘的外形尺寸，如图4-2所示。变频器故障报警指小灯4 1 市模式指示灯，R&,变频器正转指示灯 变频器反转指示灯 显示电流指示单位(A)数码显示(LED)-riri ri A*-显示电压指示单位(V)停止、复位键.正转运行键，监控键编程、退出键_W-显不频率指不单位(Hz)1.一尊模拟电位器,一 艘功能、数据键片N W一K-反转/点动键,J 1 照数据修改键图4-2操作键盘布局图(EN-KB5)23变频器的运行和操作说明4.2.2键盘功能说明变频器操作键盘上设有8个按键和一个键盘模拟电位器，每个按键的功能定义如表4-1所示。表4-1操作键盘功能表键名称功能说明编程/退出键进入或退出编程状态(sh?f移位/监控键在编辑状态时，可以选择设定数据的修改位；在其它状态下，可 切换显示状态监控参数zfNTEXPATV功能/数据键进入下级菜单或数据确认(BEVA反转/点动键在操作键盘方式下，按该键根据参数F0.03的百位设置做反转或 者点动运行正转运行键在操作键盘方式下，按该键变频器正转运行
