工程资料培训课件.ppt

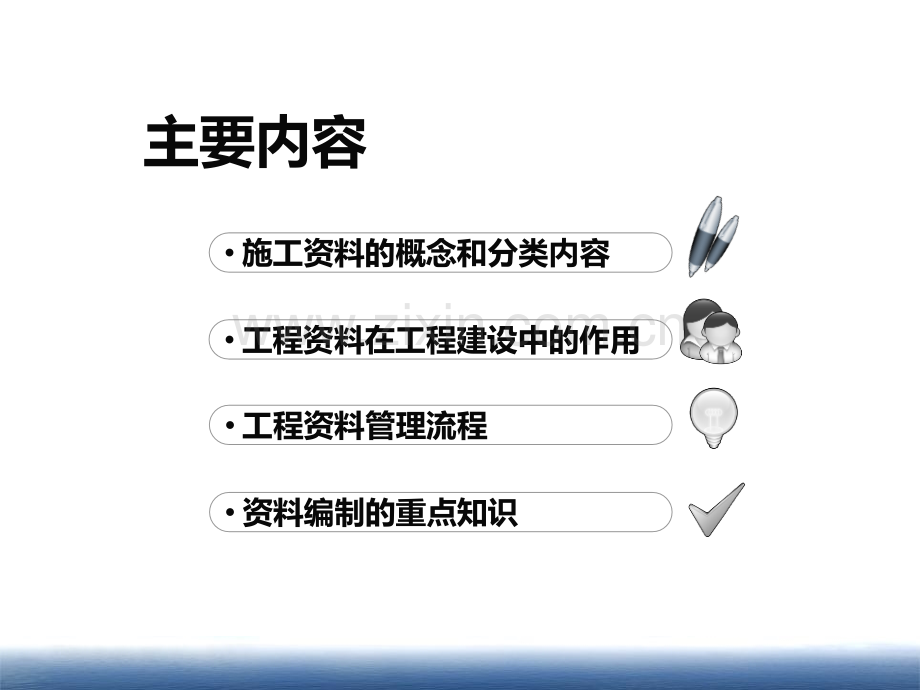

工程资 料施工资料的概念和分类内容工程资料在工程建设中的作用工程资料管理流程资料编制的重点知识主要内容建筑工程施工资料 是什么 建筑工程施工资料是施工过程的真实记录;是竣工验收的必备条件;是竣工备案的依据;也是对工程进行检查 管理 维修 使用 改造的重要依据 施工技术资料有哪些施工技术资料按其性质分为七类 第一类：建筑工程法定建设程序必备文件；第二类：综合管理资料；第三类：工程质量控制资料;包括验收资料 施 工技术管理资料 产品质量证明文件 检验报告 施工记录及检测报告；第四类：工程安全和功能检验资料及主要功能抽 查记录；第五类：检验批质量验收记录；第六类：施工日志；第七类：竣工图 施工过程资料中有施工技术资料 施工物资资料 施工试验 施工记录 施工质量验收资料外;也有施工管理资料;但万变不离其宗;不管怎么分类;都是以分部分项工程来做资料的;即单位工程 单项工程 分部工程 分项工程 检验批;所以首先要判断所建的单位工程中有几个分部就要做几个分部工程的资料;不论工程量大小都作为一个分部参与单位工程的验收;而且每个分部都要单独按当地建设部门的标准目录编制组卷 其中施工管理文件资料是以单位工程来做的;每个单位工程只有一个施工管理文件;其他分部就要分开做 单位工程:指竣工后不可以独立发挥生产能力或效益;但具有独立设计;能够独立组织施工的工程 例：土建 电器照明 给水排水等 分部工程:按照工程部位 设备种类和型号 使用材料的不同划分 例：基础工程 砖石工程 混凝土及钢筋混凝土工程 装修工程 屋面工程等 分项工程:按照不同的施工方法 不同的材料 不同的规格划分 例：砖石工程可分为砖砌体 毛石砌体两类;其中砖砌体可按部位不同分为内墙 外墙 女儿墙 分项工程是计算工 料及资金消耗的最基本的构造要素 检验批:是进行质量正常验收过程中的最基本单元 一般按楼层来划分;工程量少的可划分为一个检验批;工程量大可按每楼层的施工流水段划分检验批 安装工程可按一个设计系统或设备组别划分为一个检验批 工程资料在工程建设中的作用 工程资料是反映工程质量验收合格的重要依据;质量控制资料是竣工验收的重要组成部分;工程项目质量控制资料完整齐全并合格;该工程质量基本可以评定合格 如果工程资料都不合格;则无法进行验收;更不能证明该工程的质量合格 2 资料管理就是三控制三管理中的信息管理;资料管理得好不好反过来影响成本控制;假如说一个项目没有工程资料或资料不齐全;漏这个掉那个;需要事后补资料;施工检查记录及验收记录可以补;但是第三方的检验资料却补不了;比如混凝土的试块没做;所以说资料齐全合格也是一个关键 3 工程资料直接影响工程进度;工程资料是随工程进度来编制的;要与进度同步;施工到那部分就要做那部分的资料;要当场通知监理单位进行验收;并提前准备好相关资料;该报验的报验;该检查的检查;该隐蔽的隐蔽;该试验的试验;不能事后补;有什么问题及时整改;整改好马上送至监理签字 否则的话事后监理会拒绝签字盖章;监理不签字验收不了;则会延误工期 4 工程资料是结算资料的重要组成部分;工程到了结算阶段就要提交结算资料;如果工程资料不齐;出示不了审计结算部门要求的资料时;就对我们的结算工作带来很多困难;未做资料的工程量则很难给予结算 5 编制施工资料需要一个从开工到竣工直至竣工备案较长的过程 因此;要想在施工过程中有条不紊的编制和整理好施工资料;需要对施工资料的编制进行总体策划;需要知道编制施工资料应由哪些人员参加;编制施工资料应配备哪些规范 标准和资料;施工企业应应配备的设备和软件等；特别要根据具体工程的施工图纸 施工组织设计和质量计划以及工程量清单;策划好具体的施工资料编制计划 诸如根据施工图纸的具体情况 施工进度计划和工程量清单;依据规范要求如何确定分部 子分部 分项工程及检验批划分验收计划；事先确定建筑材料进场批次计划和试验计划;事先确定预检计划和隐蔽工程验收计划等;这就是编制施工资料的准备工作 技术资料工程验收资料子项工程质量验收物资资料分部工程质量验收检验批质量验收资料管理流程1 施工技术资料管理流程施工单位根据图纸、合同文件等要求编制施工组织设计、施工方案施工单位进行内部审批、手续齐全施工单位进行施工技术文件报审建设（监理）单位批复意见施工单位依据批复意见与技术文件进行技术交底施工组织设计（方案）报审表1、施工组织设计交底2、施工方案交底3、分项工程施工技术交底1、施工组织设计2、施工方案形成批准、形成形成2 施工物资资料管理流程供应单位根据供货合同组织工程物资进场施工单位组织工程物资进场检验抽样复试开箱检查建设（监理）单位审核工程使用退货或按合同约定处理施工单位进行工程物资进场验收不合格合格报送合格相关质量证明文件包括1、出厂合格证2、厂家质量检验报告3、厂家质量保证书或产品质量证明书4、进口材料、成品、器具、设备商检证明或报告5、质量检验部门出具的检验报告注：提交的质量证明文件内容或数量应由供求双方事先约定1、材料、成品、半成品、构件、器具、设备进厂检查验收记录2、设备开箱检验记录工程材料/构配件/设备报审表提交材料证明文件审批签字盖章形成形成3 检验批质量验收资料管理流程施工单位根据图纸、规范、方案、交底组织施工施工单位负责进行过程质量控制，按规范施工监理（建设）单位组织检验批质量验收施工单位进入下一道工序施工按规范、方案等形成以下资料：1、施工测量记录2、施工物资资料3、施工记录4、施工试验记录等5、检验批质量验收记录表形成4 分项工程质量验收资料管理流程 分项工程质量验收记录表 分项/分部工程施工报验表同一分项工程检验批施工完成并验收通过（第1个）同一分项工程检验批施工完成并验收通过（第2个）同一分项工程检验批施工完成并验收通过（第n个）施工单位自检监理（建设）单位组织施工单位进行分项工程质量 验收下一个分项工程质量验收流程同一分项工程全部检验批完成合格，报监理5 分部工程质量验收资料管理流程同一分部工程的子分部工程施工完成并验收通过（第1个）同一分部工程的子分部工程施工完成并验收通过（第2个）同一分部工程的子分部工程施工完成并验收通过（第n个）施工单位自检监理（建设）单位组织施工单位进行分部工程质量验收下一个分部工程质量验收流程合格，报监理同一分部工程的全部子分部工程完成1、分部工程验收文件：2、施工管理资料3、施工测量记录4、施工物资资料5、施工记录6、施工试验记录7、子分部工程质量验收记录分部（子分部）工程质量验收记录表6 工程验收资料管理流程单位（子单位）工程完工施工单位自检合格后，报请监理单位验收监理单位进行预验收建设单位组织设计、监理、施工等单位竣工验收工程移交建设单位工程竣工备案不合格合格整改合格单位（子单位）工程质量控制资料核查记录单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录单位（子单位）工程观感单位检查记录1、工程竣工报告（施工单位）2、工程竣工验收报告3、单位（子单位）工程质量竣工验收记录工程竣工验收备案具备上述工程文件外，还应有以下文件（主要）：1、建设工程规划许可证及其他规划审批文件2、建设工程施工许可证3、工程质量监督注册登记表4、地基验槽检查记录具备相应资料工程资料编制重点知识201 施工组织设计是指导施工准备和组织施工的全面性的技术 经济文件;是指导现场施工的准则；编制施工组织设计必须贯彻统筹规划;科学地组织施工;建立正常的生产秩序;充分利用空间;争取时间;采用先进施工技术;用最少的人力和财力取得最佳的经济效果;以建造出质量优良的工程 对于工业设备安装工程及专业性较强或使用新材料 新设备的专项工程;应单独编写专业的施工组织设计方案;作为指导专项工程施工过程中的技术 经济 组织的综合性计划文件 2 施工组织设计编制原则：1施工组织设计编制严格执行基本建设程序;贯彻执行施工技术规范 规程 规定 标准 2项目经理对本项目合同要求 设计文件内容组织实施;并对施工组织设计进行决策;由项目技术负责人组织编制 编制时应充分考虑主 客观条件;发挥组织 计划 控制 激励的作用;正确处理质量 速度 成本三者的关系;力求使企业效益和社会效益均达到预期的目标 3应充分发挥本企业优势;积极采用先进的施工技术和科学的管理方法;利于提高管理水平;确保工程质量;加强环境保护;实现安全施工;做到切实指导施工生产 一 施工组织设计4合理紧凑地规划施工总平面;优化施工水平;减轻劳动强度;提高劳动生产率 3 施工组织设计内容：1工程概况2施工总体部署：包括施工组织管理机构的设置 分包队伍选定和任务分工安排 总进度计划控制 施工原则要求 施工顺序流向或分期分阶段施工计划安排 3主要施工方法：4施工准备计划包括人员 技术 材料和机具的准备 5施工总进度计划 6资源需要量计划：包括材料 劳动力 施工机具 构件 加工半成品等需用量和需用时间计划 其中;特殊材料应单独列报 7施工总平面图 8主要管理措施：包括质量保证体系和技术措施；安全消防措施；环保和节能措施；测量网点保护和技术节约措施；科技成果推广应用；现场文明施工措施 9施工临时用水 电设计可另附专项方案 4 施工组织设计审批：编制的施工组织设计应经单位技术负责人或项目经理审批;再报送现场建设 监理单位审批 1 当前道施工工序的施工质量可能影响下道施工工序的施工质量或对成品造成损坏;或当单位工程由不同的施工企业共同施工;某一施工企业已按合同完成所承建工程的施工任务时;不同施工工序班组之间 不同施工单位之间或施工单位与建设单位之间;可办理中间验收交接 2 工程中间交接验收程序：1单位内部班组之间的工序交接;由施工单位施工工长和班组长共同完成;完成劳务队交接单 2不同施工单位之间的工序交接;某一施工企业已按合同完成所承建工程的施工任务;由建设单位组织设计 监理和施工总承包单位参加交接验收;验收过程要审阅有关施工技术资料和文件;实地检查工程施工质量;各系统功能是否能满足设计及规范要求;检查结果填写工程中间验收交接记录;记录应对交接情况 遗留问题详细注明;交接记录一式四份;并在相应处签名 盖章 二 工程中间验收交接记录 在施工过程中所有类似被下一道工序覆盖 遮挡而无法直接观察工序均应进行隐蔽工程检查验收并编制隐蔽工程验收记录 隐蔽工程验收记录是记载 反映工程内在质量 施工过程的重要技术资料;是工程内在质量的真是写照 通过隐蔽工程验收记录;应该可以全面 准确地了解已经被隐蔽的 不可见的各个工程部位所使用的材料是否符合设计的要求 施工做法施工工艺是否符合有关技术标准的要求 施工质量是否已达到质量验收规范的规定的标准 只有隐蔽工程全部验收合格并予以准确记录;分项工程才能予以验收 进而分部工程 单位工程才能够进行验收 隐蔽工程验收记录另一个重要作用就是当工程质量出现问题或工程各方因工程质量发生纠纷 异议时成为反映工程内在质量的重要证据 三 隐蔽工程验收记录 编制隐蔽工程验收记录时应注意的问题：隐蔽工程验收必须在被隐蔽工程的施工全部完成;且各项检查 检验 测试 试验亦全部合格后进行 通常;隐蔽工程验收记录都有标准的表格;虽然各地区的表格在形式上可能略有差异;但一般均有一些固定项目栏目;如隐蔽工程名称 隐蔽部位 施工单位 施工标准 设计图编号 设计变更编号洽商编号 隐蔽时间 检查内容 验收结论等 对于像这些固定项目栏目;在编制资料时一般不会发生填写错误的问题;但容易出现填写不确切或填写不够准确的问题 以电气配管的隐蔽为例;应按施工阶段整理成主体施工阶段和装饰施工阶段两部分 主体施工阶段时的配管应隐蔽在楼板或结构墙体中；装饰施工阶段的配管应隐蔽在吊顶或装修隔断墙体内 由此带来的问题是不同施工阶段相同分项工程的隐蔽验收记录的检查内容是不同的 施工试验 检测是施工过程中质量控制的重要手段;是反映使用功能 技术性能是否达到设计要求或规范规定;以及所使用的材料质量可靠性的重要标志 经试验 检测不能满足设计要求或不符合规范规定的;对相应的已完工程必须进行整改处理;不能整改的则必须返工;直至试验 检测合格为止;否则该分项工程的检验批以及这个分项工程均不能验收；经试验 检测;所使用的材料的质量 性能如不能达到设计或规范的规定应进行退场处理 编制试验 检测记录报告中应注意的问题：1 在试验 检测记录或报告中必须明确设计要求或规范的相关规定 否则单凭试验 检测数据是无法判断试验 检测的结果是否符合设计要求或规范规定 如在管道强度 严密性试验记录中必须注明设计工作压力是多少；在阀门强度及严密性试验记录中必须注明阀门的公称压力是多少 2 现场进行的试验 检测;在试验 检测记录中应说明试验 检测的方法 四 施工试验 检验 检验记录 3 试验 检测所得数据应如实记录;只有如实记录才会发现施工 设计是否存在问题;才会对存在问题进行及时的处理 任何人均不得随意涂改 编造试验 检测数据 资料审核人员应是该专业的技术负责人;必须对数据的真实性负责 4 按规范规定;有些试验 检测是不需要全数进行的;但试验 检测的抽检数量必须符合国家现行质量验收规范的有关规定 所以在试验 检测记录中必须注明本次试验 检测的具体数量以及本次试验 检测所代表的总量批量;从而表明本次试验 检测工作全面复合规范的规定 如阀门的强度严密性试验等 5 试验 检测记录或报告必须对试验 检测结果作出结论性的判断 判定其是否符合设计要求或符合相关规范的规定 除上述要求外;在编制试验 检测记录时还应注意将试验 检测对象描述 记录清楚;如位置 设备名称 系统名称等 以管道压力试验记录为例：应说明是对某层管道或某个局部管道的试验;还是对某个系统管网的试验;以及管道的直径 连接方式 管道所处的位置吊顶内或墙体内等 化工工程安装施工中;经常存在压力容器及压力管道的安装;为确保压力容器及压力管道竣工资料齐全 准确;真实反映其制造 安装 改造和维修过程的质量控制;进一步完善压力容器及压力管道竣工资料整编方面的内容显得尤为重要 五 压力容器和压力管道1.压力管道安装质量证明2.压力管道安装告知书3.压力管道汇总表4.安装单位资质5.开工报告6.施工组织设计7.设计变更通知单8.焊接工艺评定9.地上管道安装工序质量控制表10.阀门试验检查记录11.管道系统吹扫及清洗记录12.管道强度及严密性试验记录13 管道油漆防腐施工检查记录14 隐蔽工程验收记录15 保温检查记录16 管道材料质量证明书17 焊工登记表18 焊接记录表19 热处理报告20 硬度检测报告21 无损检测报告22 安全附件校验报告 合格证23 压力管道单线图24 压力管道安装监检报告 压力管道的竣工资料并不是仅有以上24项;每个单位要求的压力管道竣工资料都会根据工程的种类 规模以及业主的要求不同而有所变化;大致上包括以上内容;具体资料情况根据工程而定 竣工资料装订封皮可参照样图七 以压力管道为例主要说明其竣工资料的编制压力管道竣工资料包括的主要内容包括：一工程质量验收申请表二单位子单位工程质量控制资料核查记录三单位子单位工程安全和功能检验资料核 查及主要功能抽查记录四单位子单位工程观感质量检查记录五单位子单位工程质量验收记录六工程竣工验收报告六 单位工程竣工验收资料 竣工图是记载地上 地下建筑物 构筑物;以及设备 工艺管道 电气 自动化仪表等安装工程真实情况的技术文件;是工程进行交接验收 生产使用 维护 改建 扩建的依据;是国家规定的重要技术档案之一 六 竣工图1 竣工图的形式及编制竣工图的形式和编制;一般应符合下列各项规定：1凡按图施工;在施工过程中没有变动的工程;由施工单位在原施工图上加盖竣工图章后;即可作为竣工图 2凡在施工中;虽有一般性设计变更;但能将原施工图加以修改 补充即可反映工程实际作为竣工图的;可不重新绘制;由施工单位负责在原施工图必须是新蓝图上;把设计变更修改内容如实地注明 在施工图上进行修改 补充或注明变更通知单的日期 条款;最后加盖竣工图章作为竣工图 2 编制竣工图的技术要求1作为竣工图用的施工图纸必须是新蓝图;而且盖有设计单位 建设单位监理单位 施工单位的图章 2竣工图一定要与实际情况相符;要保证图纸质量;做到规格统一 图面整洁 字迹清楚 编制竣工图必须采用不褪色的纯黑墨水;竣工图要承担施工的技术负责人审核签认 谢谢 Thank you Logo here
