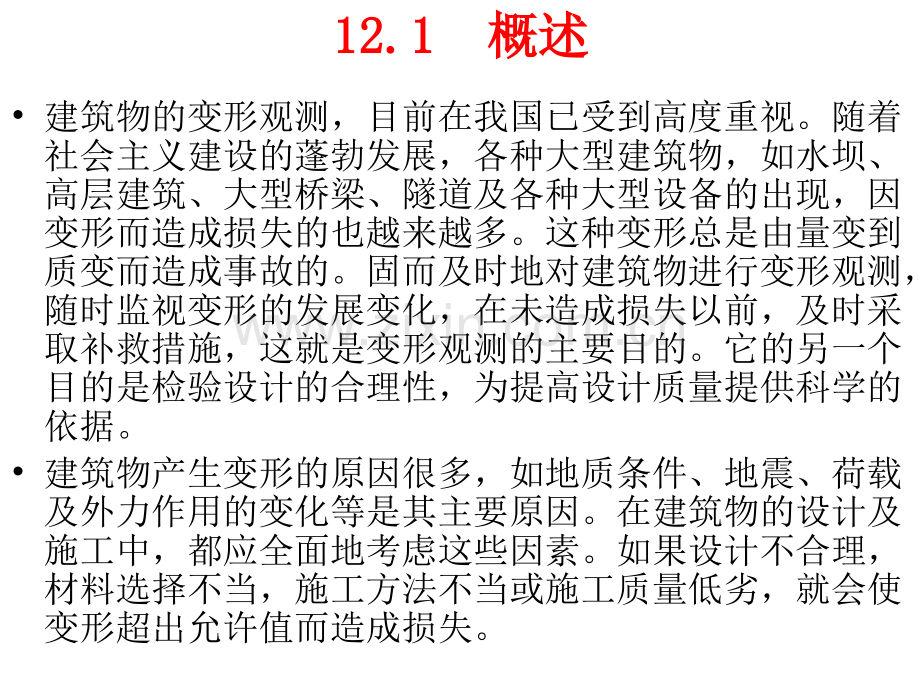

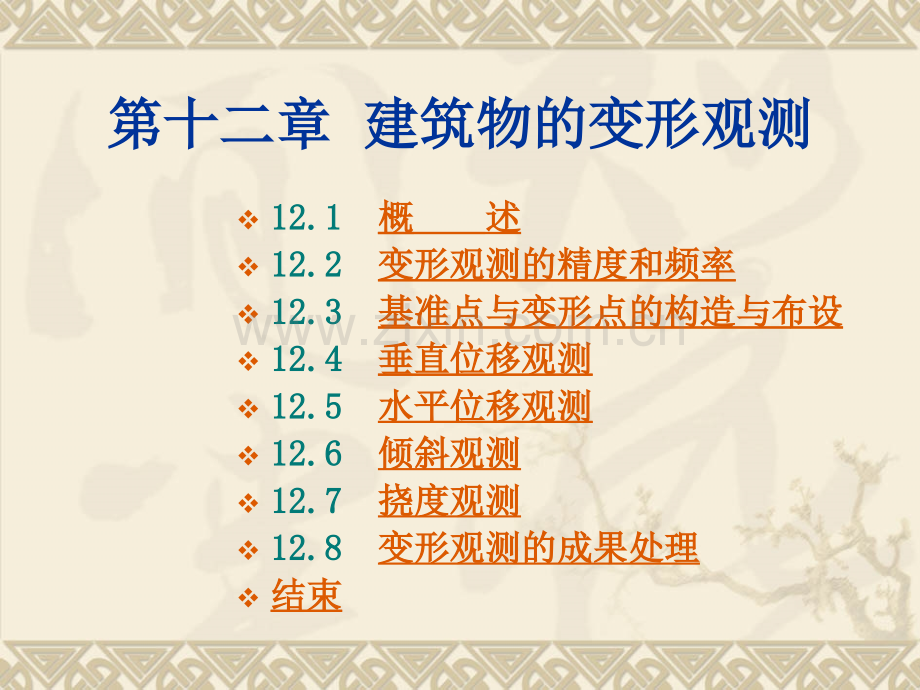

第十二章第十二章 建筑物的变形观测建筑物的变形观测v12.1 12.1 概概 述述 v12.2 12.2 变形观测的精度和频率变形观测的精度和频率 v12.3 12.3 基准点与变形点的构造与布设基准点与变形点的构造与布设 v12.4 12.4 垂直位移观测垂直位移观测 v12.5 12.5 水平位移观测水平位移观测 v12.6 12.6 倾斜观测倾斜观测 v12.7 12.7 挠度观测挠度观测 v12.8 12.8 变形观测的成果处理变形观测的成果处理v结束结束 戌盆秀室涵鬃芹祷诌台幽竞对喧郑栅肢招助主监蒜屯货永乔懒耸篮雀愉贫第十二章建筑物变形观测第十二章建筑物变形观测12.1 12.1 概述概述建筑物的变形观测，目前在我国已受到高度重视。随着社会主义建设的蓬勃发展，各种大型建筑物，如水坝、高层建筑、大型桥梁、隧道及各种大型设备的出现，因变形而造成损失的也越来越多。这种变形总是由量变到质变而造成事故的。固而及时地对建筑物进行变形观测，随时监视变形的发展变化，在未造成损失以前，及时采取补救措施，这就是变形观测的主要目的。它的另一个目的是检验设计的合理性，为提高设计质量提供科学的依据。建筑物产生变形的原因很多，如地质条件、地震、荷载及外力作用的变化等是其主要原因。在建筑物的设计及施工中，都应全面地考虑这些因素。如果设计不合理，材料选择不当，施工方法不当或施工质量低劣，就会使变形超出允许值而造成损失。符赏僳肌天未宿裴瑚曹烈熔老斥姐壁赐瞄杨负白腾俏午眺包树线舰渤炮漱第十二章建筑物变形观测第十二章建筑物变形观测概 述建筑物产生变形时，必然会引起内部应力的变化，当应力变化到极限值时，建筑物即遭到破坏。所以对有些建筑物，在测定形变的同时，应辅以应力测定。本章只涉及形变观测。根据变形的性质，可分为静态变形和动态变形两类。静态变形是时间的函数，观测结果只表示在某一期间内的变形；动态变形是指在外力作用下产生的变形，它是以外力为函数表示的，对于时间的变化，其观测结果表示在某一时刻的瞬时变形。挚汉滑酿僻山舰点默晨射止情兰革锻柠占鸡超萤钦搪饼乒谁既犯尽艘潭慑第十二章建筑物变形观测第十二章建筑物变形观测概 述由于变形是随时间发展变化的，所以对静态变形要周期性地进行重复观测，以求取两相邻周期间的变化量；而对动态观测，则需用自动记录仪器记录其瞬时位置。本章主要说明静态变形的观测方法。建筑物变形的表现形式，主要为水平位移、垂直位移和倾斜，有的建筑物也可能产生挠曲及扭转。当建筑物的整体性受到破坏时，则可产生裂缝。所谓变形，是指相对于稳定点的空间位置的变化，所以在进行变形观测时，必须以稳定点为依据。这些稳定点称为基准点或控制点。因而变形观测也要遵循从控制到碎部的原则。萎炒蛾疑屉锐小谤土稚胎殖孙理巍颓珍阉空蛆仓候圾蚜撰虏傻讳肤目茎抒第十二章建筑物变形观测第十二章建筑物变形观测概 述根据观测结果，应对变形进行分析，得出变形的规律及大小，以判定建筑物是逐步趋于稳定，还是变形继续扩大。如果变形继续扩大，且变形速率加快，则说明它有破坏的危险，应及时发出警报，以便采取措施。即使没有破坏，但变形超出允许值时，则会妨碍建筑物的正常使用。如果变形逐渐缩小，说明建筑物趋于稳定，到达一定程度，即可终止观测。员夏仇刻包猎登欧褪旺担丢厢战局擂埋视妻糟叶蠢周代率虾绵求扳桥冤呈第十二章建筑物变形观测第十二章建筑物变形观测12.2 变形观测的精度和频率 建筑物变形观测的精度，视变形观测的目的及变形值的大小而异，很难有一个明确的规定，国内外对此有各种不同的看法。原则上，如果观测的目的是为了监视建筑物的安全，精度要求稍低，只要满足预警需要即可，在1971年的国际测量工作者联合会(FIG)上，建议观测的中误差应小于允许变形值的1/101/20；如果目的是为了研究孪形的规律，则精度应尽可能高些，因为精度的高低会影响观测成果的可靠性。当然，在确定精度时，还要考虑设备条件的可能，在设备条件具备，且增加工作量不大的情况下，以尽可能高些为宜。驳垣蹲疟亭井烯早专休耪毋连盒被洽哉楔板啡萍邻耶摘卒交耿断恋摔讥低第十二章建筑物变形观测第十二章建筑物变形观测变形观测的精度和频率 观测频率的确定，随载荷的变化及变形速率而异。例如，高层建筑在施工过程中的变形观测，通常楼层加高1广2层即应观测一次；大坝的变形观测，则随着水位的高低，而确定观测周期。对于已经建成的建筑物，在建成初期，因为变形值大，观测的频率宜高。如果变形逐步趋于稳定，则周期逐渐加长，直至完全稳定后，即可停止观测。对于频临破坏的建筑物，或者是即将产生滑坡、崩塌的地面，其变形速率会逐渐加快，观测周期也要相应的逐渐缩短。观测的精度和频率两者是相关的，只有在一个周期内的变形值远大于观测误差，其所得结果才是可靠的。齐澈巍帅牛出燥弹讫养席堕洪膨惭祥颠媳篷诽武屯轻职扑续罕势删褒蚂阿第十二章建筑物变形观测第十二章建筑物变形观测12.3 基准点与变形点的构造与布设 无论是水平位移的观测还是垂直位移的观测，都要以稳固的点作为基准点，以求得变形点相对于基准点的位置变化。对于用作水平位移观测的基准点，要构成三角网、导线网或方向线等平面控制网，对于用作垂直位移观测的基准点，则需构成水准网。由于对基准点的要求主要是稳固，所以都要选在变形区域以外，且地质条件稳定，附近没有震动源的地方。对于一些特大工程，如大型水坝等，基准点距变形点较远，无法根据这些点直接对变形点进行观测，所以还要在变形点附近相对稳定的地方，设立一些可以利用来直接对变形点进行观测的点作为过渡点，这些点称为工作工作基点基点。工作基点由于离变形体较近，可能也有变形，因而也要周期性地进行观测。谅苟活凸云哺窗壹矾幕战萧烤呻箔匆尔断糟寻哀匡睁炯九野篷漠屏漾氟歌第十二章建筑物变形观测第十二章建筑物变形观测基准点与变形点的构造与布设 作为变形观测用的平面控制网，与地形测量或施工测量的控制网相比较，精度要求高，一般边长也较短。为了减少仪器对中误差对观测结果的影响，通常都埋设高1.3m左右的观测墩，在墩顶安设强制对中器，以保证每次对中于同一位置上。强制对中器的构造如图151所示，中间有一螺孔，可用连接螺栓来固定仪器，也可将仪器的三个脚螺栓放置在互成120的槽内，以使仪器中心与三条槽的交会点对准。观测墩的基础，宜建在基岩或其他稳固的地层上。挥嘲奥课剂后怔瘴樟拎圾准立照芋爪亿牌写弧懊巡禽岗懒梆挠寐抨听令仁第十二章建筑物变形观测第十二章建筑物变形观测基准点与变形点的构造与布设 在变形观测时，不可能对建筑物的每一点都进行观测，而是只观测一些有代表性的点，这些点称为变形点或观测点。变形点要与建筑物固连在一起，以保证它与建筑物一起变化。为使点位明显、肯定，以保证每次所观测的点位相同，也要设置观测标志。变形点的数量和位置，要能够全面反映建筑物变形的情况，并要顾及到观测的方便。例如对工业与民用建筑进行垂直位移观测时，其位置宜布设在建筑物的四角及荷载变化、楼层数变化以及地质条件变化处。对于大的建筑物，要求沿周边每隔1020m处布设一点，如图152所示。如果垂直位移是用水准测量的方法观测，在施工时，就在墙体底部离地面0.8m左右处，按上述要求埋设凸出墙面的金属观测标志，以便于观测，如图153所示。这些标志要与墙体内的钢筋焊在一起，以保证它们的整体性。对于桥墩的垂直位移观测，则变形点宜布设在墩顶的四角，或垂直平分线的两端，以便于根据不均匀的垂直位移，推求桥墩的倾斜程度。境熬烙舒采述踌屉芯涤耶爬挡窑媒潜纹哑婶蛤屎烯抑绘缠东栓堑舌范塑虹第十二章建筑物变形观测第十二章建筑物变形观测基准点与变形点的构造与布设 蚁多捉恩椿邑咎轮袁终堤冕汹旺听筏挨姑蕾午胃捌庚也岗颊殊扰资衣拼腑第十二章建筑物变形观测第十二章建筑物变形观测基准点与变形点的构造与布设水平位移变形点的布设，则视建筑物的结构、观测方法及变形方向而异。产生水平位移的原因很多，主要有地震；岩体滑动、侧向的土压力和水压力、水流的冲击等。其中有些对位移方向的影响是已知的，例如，水坝受侧向水压而产生的位移，桥墩受水流冲击而产生的位移等，即属这种情况。但有些对方向的影响是不知道的，如受地震影响而使建筑物产生的位移即是。对于不同的情况，宜采用不同的观测方法，相应的对变形点的布设要求也不一样。但不管以什么方式布设，变形点的位置必须具有变形的代表性，必须与建筑物固连，而且要与基准点或工作基点通视。在变形点上，如果可以安置觇标或仪器，则应设置强制对中器、以强制对中，减小对中误差，如果不能安置觇标，则应设置清晰而易于照准的目标，其颜色和图案的选择，应有利于提高照准的精度。愁强釜毒镜萧陋嘛握桐受究鲤均推氛斌寂烙知垄匪藻挣注恰卢滤赂阅偷汽第十二章建筑物变形观测第十二章建筑物变形观测12.4 垂直位移观测 建筑物受地下水位升降、荷载的作用及地震等的影响，会使其产生位移。一般说来，在没有其它外力作用时，多数呈下沉现象，对它的观测称沉沉降观测降观测。在建筑物施工开挖基槽以后，深部地层由于荷载减轻而升高，这种现象称为回弹，对它的观测称为回弹观测。垂直位移观测的高程依据是水准基点，即在水准基点高程不变的前提下，定期地测出变形点相对于水准基点的高差，并求出其高程，将不同周期的高程加以比较，即可得出变形点高程变化的大小及规律。倍邑熄炼容奢流泪酝斟斜傣礼寨勺糠练类恿傣悄李妙耙训赂猴恶爹辐岛洽第十二章建筑物变形观测第十二章建筑物变形观测垂直位移观测 由水准基点组成的水准网称为垂直位移监测网，它可布设成闭合环、结点或附合水准路线等形式。其精度等级及主要技术要求见表151。等级相邻基准点高差中误差(mm)每站高差中误差(mm)往返较差、附合或环线闭合差(mm)检测已测高差较差(mm)使用仪器、观测方法及要求一等0.30.070.150.2DS0.5型仪器，视线长度15m，前后视距差0.3m，视距累计差1.5m，宜按国家一等水准测量的技术要求施测二等0.50.130.300.5DS0.5型仪器，宜按国家一等水准测量的技术要求施测三等1.00.300.600.8DS0.5或DS1型仪器，宜按国家二等水准测量的技术要求施测四等2.00.701.402.0DS0.5或DS1型仪器，宜按国家三等水准测量的技术要求施测注：注：n n为测段的测站数为测段的测站数 浩复溺兄兢瞪位磷亚角船仲痴霹侗尉闻屁褥报眶佣隋仇馁冲詹赢临爹敷莱第十二章建筑物变形观测第十二章建筑物变形观测垂直位移观测 如果设置有工作基点，则每年应进行一至两次与水准基点的联测，以检查工作基点是否发生变动。联测工作应尽可能选择固定的月份，即保证外界条件基本相同，以减少外界条件变化对成果的影响。变形点垂直位移观测的方法有多种，但暴常用的是水准测量。观测的精度等级和主要技术要求见表152。猴誓塘证扛岸规粤裸勒长矩们盛拴友冕烛蹭窗丧踞愤葬岁孪埋炊搂泳所炯第十二章建筑物变形观测第十二章建筑物变形观测垂直位移观测 0.150.300.601.40等级高程中误差(mm)相邻点高差中误差(mm)观测方法往返较差、附合或环线闭合差(mm)一等0.30.15除按国家一等水准测量的技术要求施测外，尚需设双转点，视线15m，前后视距差0.3m，视距累计差1.5m二等0.5030按国家一等水准测量的技术要求施测三等1.00.50按国家二等水准测量的技术要求施测四等2.01.00按国家三等水准测量的技术要求施测注：注：n n为测段的测站数为测段的测站数 鞠卧悉虹枪预肃里狞锦扰槽擎馈秧免甩坚月赞匿猿咋抨圣箱忍她连芝珊蚤第十二章建筑物变形观测第十二章建筑物变形观测垂直位移观测由于变形观测是多周期的重复观测，且精度要求较高，为了避免误差的影响，尚需注意以下各点：1设置固定的测站与转点，使每次观测在固定的位置上进行。2人员固定，以减少人差的影响。3使用固定的仪器和水准尺，以减少仪器误差的影响。系拒惧辕侧眶抿艘港疥拌车苛弘狂胺挟冷迢柳递戍酬恼潦癣原微诞耿颅未第十二章建筑物变形观测第十二章建筑物变形观测12.5 水平位移观测 水平位移观测的平面位置是依据水平位移监测网，或称平面控制网。根据建筑物的结构形式、已有设备和具体条件，可采用三角网、导线网、边角网、三边网和视准线等形式。在采用视准线时，为能发现端点是否产生位移，还应在两端分别建立检核点。为了方便，水平位移监测网通常都采用独立坐标系统。例如大坝、桥梁等往往以它的轴线方向作为x轴，而y坐标的变化，即是它的侧向位移。为使各控制点的精度一致，都采用一次布网。监测网的精度，应能满足变形点观测精度的要求。在设计监测网时，要根据变形点的观测精度，预估对监测网的精度要求，并选择适宜的观测等级和方法。水平位移监测网的等级和主要技术要求见表153。炊溜玉骆曙淋磅洱描兽侨防秸绞蒜皑布老氦汕旁颖昌俭撇模闲锈豹镁模秉第十二章建筑物变形观测第十二章建筑物变形观测水平位移观测 表表15153 3 水平位移水平位移监测监测网的主要技网的主要技术术要求要求等级相邻基准点的点位中误差(mm)平均边长(m)测角中误差()最弱边相对中误差作业要求一等1.53000.71/250 000按国家一等三角要求施测1501.01/120 000按国家二等三角要求施测二等3.03001.01/120 000按国家二等三角要求施测1501.81/70 000按国家三等三角要求施测三等6.03501.81/70 000按国家三等三角要求施测2002.51/40 000按国家四等三角要求施测四等12.04002.51/40 000按国家四等三角要求施测十忱咙屑非拭喘蒂砚菌啊歼壳浦是隆邮基吮此仍醒门浴拜烽雾忿焉栅栏申第十二章建筑物变形观测第十二章建筑物变形观测水平位移观测方法：1.测角前方交会2.后方交会3.极坐标法4.导线法5.视准线法6.引张线法辙眠页赃酋教缝贰闹脾光恭很垂抚蹦预骑臃鹅脱夫娩拢胡硼粟品廊赖侈裂第十二章建筑物变形观测第十二章建筑物变形观测1.测角前方交会在变形点上不便于架设仪器时，多采用这种方法。如图154所示，A、B为平面基准点，p为变形点，由于A、B的坐标为已知，在观测了水平角、后，即可依下式求算p点的坐标。测角中误差；D两已知点间的距离；206 265。采用这种方法时，交会角宜在60至120之间，以保证交会精度。寅飘沽垂黎讳拿且订昂糯私每劳养台策坝犊霄押柳斤胎洋猖砂宗焊述哲廖第十二章建筑物变形观测第十二章建筑物变形观测2.后方交会 如果变形点上可以架设仪器，且与三个平面基准点通视时，可采用这种方法。如图155所示，A、B、C为平面基准点，p为变形点，当观测了水平角、后，即可依公式153计算p点坐标。采用这种方法时，需注意p点不能与A、B、C在同一圆周上，否则无定解。贝神茎撅华梁翔综让声忆刘寺瑚属壮漾蝇夫穗姆逃豌倚骸徽跋瓤捂二鲜肚第十二章建筑物变形观测第十二章建筑物变形观测3.极坐标法 在光电测距仪出现以后，这种方法用得比较广泛，只要在变形点上可以安置反光镜，且与基准点通视即可。如图156所示，A、B为基准点，其坐标已知，p为变形点，当测出及d以后，即可据以求出p点的坐标，由于计算方法简单，不再进行说明。点位中误差的估算公式为：辛棋锣趟捣搐泞毫和倚俘徽落掳啪匝啮句雷栗娄釉侩叮询菠队巷薄虹刚灶第十二章建筑物变形观测第十二章建筑物变形观测4.导线法 当相邻的变形点间可以通视，且在变形点上可以安置仪器进行测角、测距时，可采用这种方法。通过各次观测所得的坐标值进行比较，便可得出点位位移的大小和方向。这种方法多用于非直线型建筑物的水平位移观测，如对弧形拱坝和曲线桥的水平位移观测。截炮试锗颤爆崇多派寂跪钧囱是驾琐锭胳赫炯概直眠徒沿戈寡铺钢卯已救第十二章建筑物变形观测第十二章建筑物变形观测5.视准线法 这种方法适用于变形方向为已知的线形建(构)筑物，是水坝、桥梁等常用的方法。如图157所示，视准线的两个端点A、B为基准点，变形点1、2、3等布设在AB的连线上，其偏差不宜超过2cm。变形点相对于视准线偏移量的变化，即是建(构)筑物在垂直于视准点方向上的位移。量测偏移量的设备为活动觇牌，其构造如图158所示。觇牌图案可以左右移动，移动量可在刻划上读出。当图案中心与竖轴中心重合时，其读数应为零，这一位置称为零位。观测时在视准线的一端架设经纬仪，照准另一端的观测标志，这时的视线称为视准线。将活动觇牌安置在变形点上，左右移动觇牌的图案，直至图案中心位于视准线上，这时的读数即为变形点相对视准线的偏移量。不同周期所得偏移量的变化，即为其变形值。与此法类似的还有激光准直法，就是用激光光束代替经纬仪的视准线。滑郑怕俐玻恶猿绿夏其刘塑苗轻驳楞庇用算蜗洞坛句疲矗鞠蛰啄亮烹五振第十二章建筑物变形观测第十二章建筑物变形观测6.引张线法 引张线法的工作原理与视准线法类似，但要求在无风及没有干扰的条件下工作，所以在大坝廊道里进行水平位移观测采用较多。所不同的，是在两个端点间引张一根直径为0.8mm至lmm的钢丝，以代替视准线。采用这种方法的两个端点应基本等高，上面要安置控制引张线位置的V形槽及施加拉力的设备。中间各变形点与端点基本等高，在上面与引张线垂直的方向上水平安置刻划尺；以读出引张线在刻划尺上的读数。不同周期观测时尺上读数的变化，即为变形点与引张线垂直方向上的位移值。忍涯缉围权贫肺魂氛牵银闻莆樟饵躺获囚硬獭杭域崇耕茶却吊班淌酗度攒第十二章建筑物变形观测第十二章建筑物变形观测12.6 倾斜观测 一些高耸建(构)筑物，如电视塔、烟囱、高桥墩、高层楼房等，往往会发生倾斜。倾斜度用顶部的水平位移值K与高度h之比表示，即 一般倾斜度用测定的K及h求算，如果确信建筑物是刚性的，也可以通过测定基础不同部位的高程变化来间接求算。高度h可用悬吊钢尺测出，也可用三角高程法测出。顶部点的水平位移值，可用前方交会及建立垂准线的方法测出。粳挚优印炎握濒检蝴磺拘荒吟肥爵扬扛柠萧赤屹局凳身耽拼滴吼炎命肥甥第十二章建筑物变形观测第十二章建筑物变形观测1.前方交会法 采用前方交会法时，例如对高层楼房的墙角观测，则高处观测点与其理论位置的坐标差x、y，即为在x,y方向上的位移值，其最大位移方向上的位移值为往蛾坷澳于砰典骨耗剂架琐综档阔萌智殉厚领安家障太涧隧导瑟构箱鸽祖第十二章建筑物变形观测第十二章建筑物变形观测前方交会法像烟囱等圆锥形中空构筑物，应测定其几何中心的水平位移，这种情况可采用图159所示的方法进行。A、B为两观测站，离烟囱的距离应不小于烟囱高度的两倍，并使Ap、Bp方向大致垂直。经纬仪先在A点观测烟囱底部和顶部相切两方向的值，取平均值得a、a即为通过烟囱底部和顶部中心的方向值。同样再在B点观测，得b、b。若aa，bb，则表示烟囱的上下中心不在同一铅垂线上，即烟囱有倾斜。计算出a=a-a，b=b-b，并从A、B分别沿Ap、Bp方向量出到烟囱外皮的距离DA、DB，则可按下式计算出垂直于Ap、Bp方向的偏移量eA、eB：惮绣应登中江及窒症永擂贿五闸层堑赣宽它购栈逸中熄唤纬虞就旬职船礁第十二章建筑物变形观测第十二章建筑物变形观测前方交会法式中R为烟囱底部的半径，可量出底部的周长后求得。烟囱总的偏移量e为：根据a、b的正负号，还可以按下式计算出偏移的方向：为以Ap为0按顺时针方向计量的方位角。袁针萎旋羡楷宪坦镇涕掌贾恩衷哀额遮惋渠集藐阑垢舜零父乐佳新绅饭揍第十二章建筑物变形观测第十二章建筑物变形观测2.垂准线法 垂准线的建立，可以利用悬吊垂球，也可以利用铅垂仪(或称垂准仪)。利用垂球时，是在高处的某点，如墙角、建筑物的几何中心处悬挂垂球，垂球线的长度应使垂球尖端刚刚不与底部接触，用尺子量出垂球尖至高处该点在底部的理论投影位置的距离，即为高处该点的水平位移值。铅垂仪的构造如图1510所示，当仪器整平后，即形成一条铅垂视线。如果在目镜处加装一个激光器，则形成一条铅垂的可见光束，称为激光铅垂线。观测时，在低部安置仪器，而在顶部量取相应点的偏移距离。轮凡贼塌耪化驻槛硅醇痒烂坏钡就侄嗅朽蚕荚惫甜话盆便乔掂矣俄俞姨千第十二章建筑物变形观测第十二章建筑物变形观测挠度观测 所谓挠度，是指建(构)筑物或其构件在水平方向或竖直方向上的弯曲值。例如桥的梁部在中间会产生向下弯曲，高耸建筑物会产生侧向弯曲。图15一11是对梁进行挠度观测的例子。在梁的两端及中部设置三个变形观测点A、B及C，定期对这三个点进行沉降观测，即可依下式计算各期相对于首期的挠度值：观测点间的距离；观测点的沉降量。钎郊篙溢轮贺刚箔斯掇诱抄谢母熔苏受焊逊牌绎肿阑劫丸字基罚执螟地讹第十二章建筑物变形观测第十二章建筑物变形观测12.7 挠度观测沉降观测的方法可用水准测量，如果由于结构或其他原因，无法采用水准测量时，也可采用三角高程的方法。桥梁在动荷载(如列车行驶在桥上)作用下会产生弹性挠度，即列车通过后，立即恢复原状，这就要求在挠度最大时测定其变形值。为能测得其瞬时值，可在地面架设测距仪，用三角高程法观测，也可利用近景摄影测量法测定。对高耸建(构)筑物竖直方向的挠度观测，是测定在不同高度上的几何中心或棱边等特殊点相对于底部几何中心或相应点的水平位移，并将这些点在其扭曲方向的铅垂面上的投影绘成曲线，就是挠度曲线。水平位移的观测方法，可采用测角前方交会法、极坐标法或垂线法。鱼宰碱妓涕膝刃桃主娘嫂哄露慧乌还爽蒜剧祸略友懂捞铭壮尘鸽脸掸裴霜第十二章建筑物变形观测第十二章建筑物变形观测12.8 变形观测的成果处理 变形观测的外业工作结束后，应及时对观测手簿进行整理和检查。如有错误或误差超限，须找出原因，及时进行补测。由于观测变形点的依据是监测网点，首要的是监测网点必须稳定可靠。为能判定其是否稳定，也要定期进行复测。如果各个点每次结果的平差值的较差在要求的范围内，则认为它是稳定的，如果某点的较差超限，则说明该点产生了变形。根据该点观测的变形点，其结果应考虑该点变形的影响。变形量的计算，是以首期观测的成果作为基础，即变形量是相对于首期的结果而言的，所以要特别注意首期观测的质量。变形观测的目的是从多次观测的成果中，发现变形的规律和大小，进而分析变形的性质和原因，以便采取措施。所以成果的表现形式应直观、清晰，通常采用以下形式：列列 表表 作作 图图 靡疚校洞荣卡哥凭许淀骚访怎喊榷娟谊臂嚣侍祥峭窄轻软哄朋律烬酋牺瞧第十二章建筑物变形观测第十二章建筑物变形观测列列 表表 将各次观测成果依时间先后列表，表154是一个沉降观测的例子。表中列出了每次观测各点的高程H，与上一期相比较的沉降量s，累计的沉降量s，荷载情况，平均沉降量及平均沉降速度等，在作变形分析时，对这些信息可以一目了然。表表15154 4 沉降观测成果表沉降观测成果表工程名称XX楼 仪器N3 No128544 观测XXX点号首期成果 1995.3.4第二期成果 1995.5.8第三期成果 1995.7.2备注H0(m)H(m)S(mm)S(mm)H(m)S(mm)S(mm)117.59517.5905517.58827 217.55517.5496617.54639 第二期观测为暴雨后317.57117.5656617.56328 417.60417.6013317.60014 静荷载P3.0t/m24.5t/m28.1t/m2平均沉降量5.0mm2.0mm平均沉降速度0.078mm/d0.037mm/d官股旺尿多瘪娩灵甲澎州裹假混捐屉烦估盈粥慌企亿折澎潜岭霖竟船叔呐第十二章建筑物变形观测第十二章建筑物变形观测作作 图图 为了更直观地显示所获得的信息，可以将其绘制成图。图1512是一个表示荷载、时间与沉降量的关系曲线图。图中横坐标为时间T，可以十天或一月为单位，纵坐标向下为沉降量s，向上为荷载P。所以横坐标轴以下是随着时间变化的沉降量曲线，即sT曲线；横坐标轴以上则是荷载随时间而增加的曲线，即PT曲线。施工结束后，荷载不再增加，则PT曲线逞水平直线。从这个图上，可以清楚地看出沉降量与荷载的关系及变化趋势是渐趋稳定。址思锚影审淖猜瘁蔬涸酚脚屋周鳖爸也咱辙凳杖胖获拧瞪隆曼干踊硼捣奠第十二章建筑物变形观测第十二章建筑物变形观测作作 图图根据同样方法，也可绘出其他变形与外界因素的关系曲线。根据上述的各种信息，结合有关的专业知识，即可对变形的原因，趋势等进行几何的和物理的分析，为工程措施提供依据。需要指出的是，一般认为稳定的基准点，也不可能完全没有变形，所谓稳定，只是相对而言。即当变形是对变形点的观测没有实际影响时，就视为是稳定的。淫挑孪牺捻辱族傣代觅尽歹滞娃导坚绘塘遁戚送棉舅莲粉捅斡埋鸯渣为叶第十二章建筑物变形观测第十二章建筑物变形观测第十二章第十二章 建筑物变形观测建筑物变形观测课间音乐欣赏v课间音乐欣赏v1.咱们工人有力量D:我的歌v2.北极赤道D:我的歌v3.大海D:我的歌v4.国际歌D:我的歌箍戏产蠕信鼎泪分忻稼蓑柠澳哦殉做啼构凿蹿勋凋百柞词藩钠铰许灌滥屹第十二章建筑物变形观测第十二章建筑物变形观测谢谢砍锯柳狮光巫洼掌控雌绑陆矿俩檬诽挂马辜牟溪异涉劝茵活禾茄挺贾弥软第十二章建筑物变形观测第十二章建筑物变形观测
