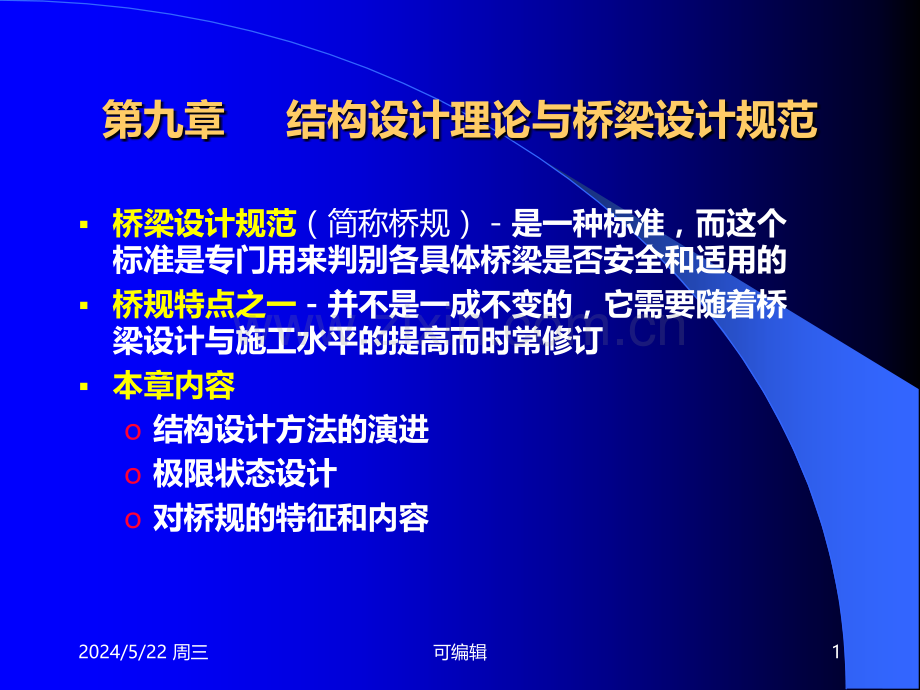

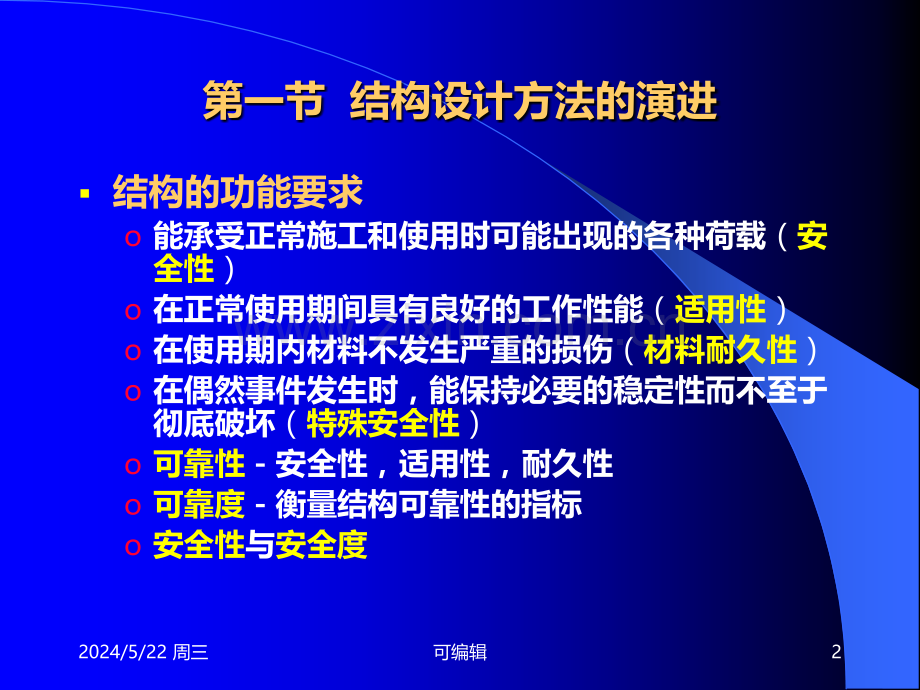

2024/5/22 周三可编辑1第九章结构设计理论与桥梁设计规范桥梁设计规范（简称桥规）是一种标准，而这个标准是专门用来判别各具体桥梁是否安全和适用的桥规特点之一并不是一成不变的，它需要随着桥梁设计与施工水平的提高而时常修订本章内容o结构设计方法的演进o极限状态设计o对桥规的特征和内容 2024/5/22 周三可编辑2第一节结构设计方法的演进结构的功能要求o能承受正常施工和使用时可能出现的各种荷载（安全性）o在正常使用期间具有良好的工作性能（适用性）o在使用期内材料不发生严重的损伤（材料耐久性）o在偶然事件发生时，能保持必要的稳定性而不至于彻底破坏（特殊安全性）o可靠性安全性，适用性，耐久性o可靠度衡量结构可靠性的指标o安全性与安全度 2024/5/22 周三可编辑3第一节结构设计方法的演进（续）结构设计的基本内容o作用与作用效应（结构分析）o材料与抗力设计o结构可靠性分析作用作用作用效应作用效应构件抗力构件抗力材料材料结构可靠性分析结构可靠性分析2024/5/22 周三可编辑4结构设计方法的演进基于试验和经验的方法o19世纪中叶之前，结构分析方法还处于萌芽阶段o可以回答构件在破坏时的荷载安全系数K1，即 o由于历史条件和认识上的局限，不可能采用试验方法解决所有可能出现的问题 2024/5/22 周三可编辑5结构设计方法的演进（续）容许应力法o传统设计方法（1826年提出），已沿用了100余年o视材料为理想弹性体，用线弹性理论方法，算出结构在荷载下的应力，要求构件截面上任一点的应力，不超过材料的容许应力，即 ；=y/K；或=b/K；安全系数K 1o容许应力法为促进桥梁工程的发展作出了巨大贡献o基础：结构分析理论，材料及构件试验，荷载测试o三点不足：l难以仅用容许应力来防止桥梁其它破坏状态的出现l用单一安全系数来考虑不同性质的荷载是不合适的l安全系数主要是凭经验和判断确定的 2024/5/22 周三可编辑6结构设计方法的演进（续）破坏阶段法o20世纪30年代由前苏联学者提出o设计原则结构构件达到破坏阶段时的设计承载能力不低于荷载产生的构件内力S乘以安全系数K，即 KS Ro以截面内力（而不是截面应力）为考察对象o凭计算确定荷载安全系数o具有补充性质，未能自成体系 2024/5/22 周三可编辑7极限状态设计法极限状态的定义和分类o定义（前苏联学者50年代初提出）：若整个结构或结构的一部分超过某一特定状态，就不能满足设计规定的某一功能要求，则此特定状态称为该功能的极限状态o承载能力（或破坏）极限状态l结构或其一部分作为刚体失去平衡（倾覆、滑移）；l构件或其连接因材料强度不足而破坏（包括疲劳破坏），或因过度的塑性变形而不适于继续承载；l结构转变为机动机构；l结构或其构件丧失稳定（压溃）2024/5/22 周三可编辑8极限状态设计法（续）极限状态的定义和分类o正常使用（或运营）极限状态l影响正常使用或外观的变形；l影响正常使用或材料耐久性能的局部破坏（包括裂缝）；l影响正常使用的振动；l影响正常使用的其它特定状态o破坏 安全极限状态l局部破坏转变为机动体系；l局部破坏结构的关键部位（因材料强度超限）；l局部破坏结构的构件，丧失弹性平衡的稳定性，或作为刚体失稳；l局部破坏构件的一部分或整体，丧失刚体平衡的稳定性2024/5/22 周三可编辑9极限状态设计法（续）极限状态法的特点o第一次明确提出结构“极限状态”的概念，并规定了各种极限状态及其内涵o将单一的安全系数转化成多个（一般为3个）系数，分别用于考虑荷载、荷载组合和材料等的不定性影响o在某些设计参数的取值上引入概率和统计数学的方法o例子（公路桥规）d L o只解决了容许应力法的前两点不足2024/5/22 周三可编辑10概率（极限状态）设计法发展o20世纪20 30年代，德国和前苏联学者就曾提出过将概率论用于阐述结构安全性的建议；40年代，美国学者提出了结构失效概率这一概念；50年代，前苏联提出以极限状态法为特征的结构设计规范；70年代，国际标准化组织（ISO）和国际结构安全度联合委员会各自发表了旨在作为范本的基于结构可靠性理论的设计原则；从70年代末起，世界上许多国家均采用结构可靠性理论来指导新一轮结构设计规范的修订。o从70年代后期起，我国土木工程界也逐步开始了结构可靠性理论研究和设计规范修订工作。1992年发布了工程结构可靠度设计统一标准o概率（极限状态）设计法代表着结构设计理论的发展趋势和当代水平。o三个层次工程结构：第一层次；行业统一标准：第二层次；行业内各具体标准：第三层次2024/5/22 周三可编辑11设计原则方法特征以极限状态作为结构的设计状态，以概率论方法处理结构的可靠性问题设计准则对于规定的极限状态，荷载引起的荷载效应大于抗力的概率（称为失效概率PF）不应超过规定的限值PF，即PF 采用了统一的的指标（PF或）来描述结构的安全水平，具有可比性，避免了容许应力法的第3点不足目标可靠度指标 与社会的、经济的和技术的众多因素有关，形式上或名义上的，不能看作是结构真实的失效概率 2024/5/22 周三可编辑12概率设计法的三个水准水准I半概率法。特点是：对某些参数的取值进行数理统计分析对结构的可靠指标或可靠概率，还不能作出定量估计。简单，实用，符合于工程习惯，容易在工程界推广水准II近似概率法。特点是：用结构失效概率PF或可靠度指标 来度量结构的可靠度，用数理统计方法确定各基本变量的概率分布及其参数；通过校准以确定目标可靠指标；因在可靠度计算中引入了一些近似、假定和简化，故称之为近似概率法水准III全概率法。特点是：对基本变量采用随机变量或随机过程描述，对全结构都采用精确的概率分析，求得结构的最优失效概率作为可靠度的直接度量。限于对影响结构可靠性的因素和规律的掌握还不够充分，对基本变量的统计信息掌握还不够充足，目前全概率法离实用还有相当距离，仍处于研究阶段 2024/5/22 周三可编辑13第三节桥规的特点和内容桥规的特点o具体性，其内容是与人的认识和经验分不开的o局限性，适用范围有限o发展性，随着科技的进步和桥梁工程的发展，其内容也是在不断发展和更新o成熟与精炼，其条文是在总结已有成熟经验（包括理论和试验成果）的基础上，进行简化并提炼出来的o严肃性，一经批准颁布执行，就成为政府文件，必须严肃对待2024/5/22 周三可编辑14第三节桥规的特点和内容（续）桥规的基本内容o荷载及荷载组合o结构内力分析方法o材料和工艺o杆件及连接的抗力o杆件及连接的验算方法o构造规定o其他2024/5/22 周三可编辑15铁路桥涵设计规范（TBJ2 85）三次修订第一次修订（1971 74年）；第二次修订（1979 83年）；第三次修订（从1985年起）内容1.总则、2.桥涵布置、3.设计荷载、4.钢结构、5.钢筋混凝土结构、6.预应力混凝土结构、7.混凝土和石结构、8.墩台、9.拱桥、10.涵洞、11.既有线顶进桥涵、12.地基和基础等十二章和21个附录组成 2024/5/22 周三可编辑16公路桥涵设计规范（合订本）在70年代和80年代有过两次大的修订工作5本规范（85 89年先后颁布执行）组成的规范合订本o公路桥涵设计通用规范（JTJ021-89）o公路砖石及混凝土桥涵设计规范（JTJ022-85）o公路钢筋混凝土和预应力混凝土桥涵设计规范（JTJ023-85）o公路桥涵地基与基础设计规范（JTJ024-85）o公路桥涵钢结构及木结构设计规范按概率极限状态法修订规范的工作仍在进行之中 2024/5/22 周三可编辑17英国桥规BS5400BS5400（钢桥、混凝土桥及结合桥）是世界上有代表性的一本桥梁设计规范（半概率法），整套文件由下列各篇组成：o第一篇总则（1978年公布）o第二篇荷载规范（1978年公布）o第三篇钢桥设计实用规则（1982年公布）o第四篇混凝土桥设计实用规则（78年公布，84年第二版）o第五篇结合桥设计实用规则（1979年公布）o第六篇钢材及工艺规范（1980年公布）o第七篇混凝土、钢筋及预应力筋材料及工艺规范（1978年公布）o第八篇关于混凝土、钢筋及预应力筋材料及工艺的意见（1978年公布）o第九篇桥梁支座（1983年公布）o第十篇疲劳设计实用规则（1980年公布，1999年第二版）2024/5/22 周三可编辑18美国公路桥梁设计规范（1994年版）AASHTO（AmericanAssociationofStateHighwayandTransportationOfficials）美国各州公路和运输工作者协会修订1931年初版，大约每隔4年修订一次名称AASHTOLRFDBridgeDesignSpecifications,FirstEdition1994，LRFDLoadandResistanceFactorDesign荷载与抗力系数设计内容1、概述；2、总体设计和桥位特征；3、荷载及荷载系数；4、结构分析及评价；5、混凝土结构；6、钢结构；7、铝结构；8、木结构；9、桥面和桥面系；10、基础；11、桥台、桥墩和挡土墙；12、埋置式结构和隧道衬砌；13、栏杆；14、接缝和支座2024/5/22 周三可编辑19思考题结构设计的基本内容容许应力法的主要优缺点极限状态的分类桥梁设计规范的特点
