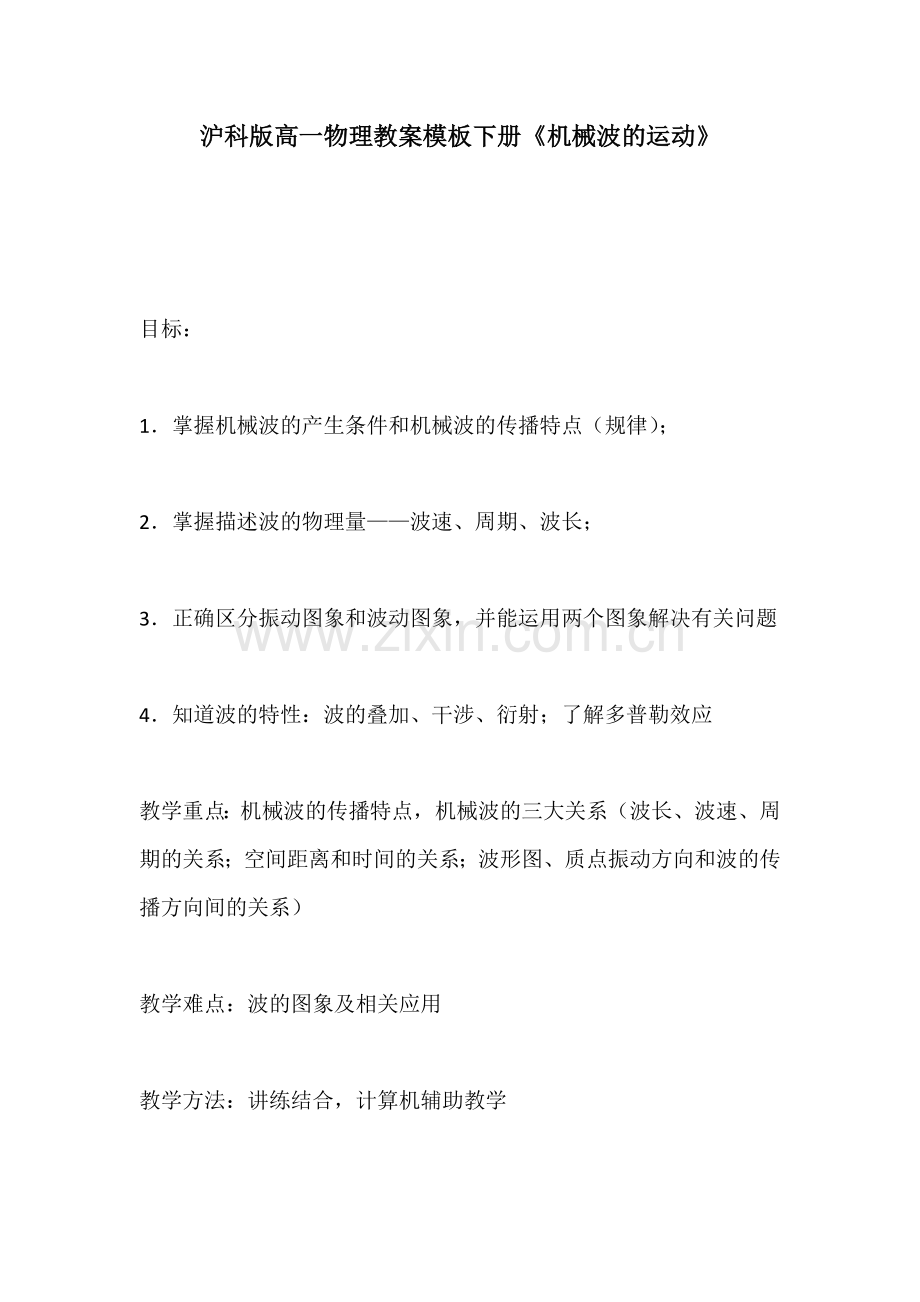

沪科版高一物理教案模板下册《机械波的运动》

目标：

1．掌握机械波的产生条件和机械波的传播特点（规律）；

2．掌握描述波的物理量——波速、周期、波长；

3．正确区分振动图象和波动图象，并能运用两个图象解决有关问题

4．知道波的特性：波的叠加、干涉、衍射；了解多普勒效应

教学重点：机械波的传播特点，机械波的三大关系（波长、波速、周期的关系；空间距离和时间的关系；波形图、质点振动方向和波的传播方向间的关系）

教学难点：波的图象及相关应用

教学方法：讲练结合，计算机辅助教学

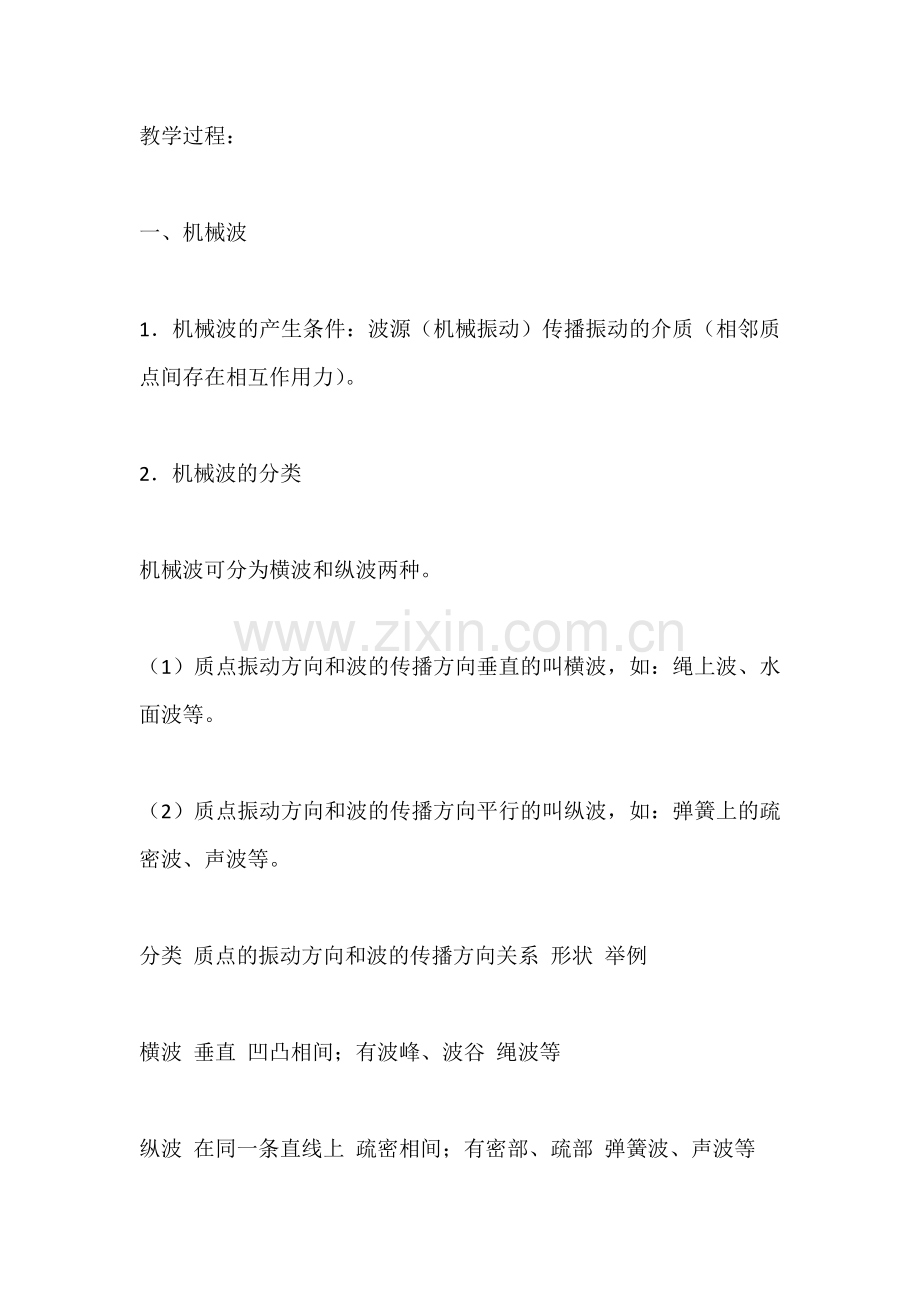

教学过程：

一、机械波

1．机械波的产生条件：波源（机械振动）传播振动的介质（相邻质点间存在相互作用力）。

2．机械波的分类

机械波可分为横波和纵波两种。

（1）质点振动方向和波的传播方向垂直的叫横波，如：绳上波、水面波等。

（2）质点振动方向和波的传播方向平行的叫纵波，如：弹簧上的疏密波、声波等。

分类 质点的振动方向和波的传播方向关系 形状 举例

横波 垂直 凹凸相间；有波峰、波谷 绳波等

纵波 在同一条直线上 疏密相间；有密部、疏部 弹簧波、声波等

说明：地震波既有横波，也有纵波。

3．机械波的传播

（1）在同一种均匀介质中机械波的传播是匀速的。波速、波长和频率之间满足公式：v=λf。

（2）介质质点的运动是在各自的平衡位置附近的简谐运动，是变加速运动，介质质点并不随波迁移。

（3）机械波转播的是振动形式、能量和信息。

（4）机械波的频率由波源决定，而传播速度由介质决定。

4．机械波的传播特点（规律）：

（1）前带后，后跟前，运动状态向后传。即：各质点都做受迫振动，起振方向由波源来决定；且其振动频率（周期）都等于波源的振动频率（周期），但离波源越远的质点振动越滞后。

（2）机械波传播的是波源的振动形式和波源提供的能量，而不是质点。

5．机械波的反射、折射、干涉、衍射

一切波都能发生反射、折射、干涉、衍射。特别是干涉、衍射，是波特有的性质。

（1）干涉 产生干涉的必要条件是：两列波源的频率必须相同。

需要说明的是：以上是发生干涉的必要条件，而不是充分条件。要发生干涉还要求两列波的振动方向相同（要上下振动就都是上下振动，要左右振动就都是左右振动），还要求相差恒定。我们经常列举的干涉都是相差为零的，也就是同向的。如果两个波源是振动是反向的，那么在干涉区域内振动加强和减弱的位置就正好颠倒过来了。

干涉区域内某点是振动最强点还是振动最弱点的充要条件：

最强：该点到两个波源的路程之差是波长的整数倍，即δ=nλ

最弱：该点到两个波源的路程之差是半波长的奇数倍，即

根据以上分析，在稳定的干涉区域内，振动加强点始终加强；振动减弱点始终减弱。

至于“波峰和波峰叠加得到振动加强点”，“波谷和波谷叠加也得到振动加强点”，“波峰和波谷叠加得到振动减弱点”这些都只是充分条件，不是必要条件。

【例1】 如图所示，S1、S2是两个相干波源，它们振动同步且振幅相同。实线和虚线分别表示在某一时刻它们所发出的波的波峰和波谷。关于图中所标的a、b、c、d四点，下列说法中正确的有

A．该时刻a质点振动最弱，b、c质点振动最强，d质点振动既不是最强也不是最弱

B．该时刻a质点振动最弱，b、c、d质点振动都最强

C．a质点的振动始终是最弱的， b、c、d质点的振动始终是最强的

D．再过T/4后的时刻a、b、c三个质点都将处于各自的平衡位置，因此振动最弱

解析：该时刻a质点振动最弱，b、c质点振动最强，这不难理解。但是d既不是波峰和波峰 叠加，又不是波谷和波谷叠加，如何判定其振动强弱？这就要用到充要条件：“到两波源的路程之差是波长的整数倍”时振动最强，从图中可以看出，d是S1、S2连线的中垂线上的一点，到S1、S2的距离相等，所以必然为振动最强点。

本题答案应选B、C

点评：描述振动强弱的物理量是振幅，而振幅不是位移。每个质点在振动过程中的位移是在不断改变的，但振幅是保持不变的，所以振动最强的点无论处于波峰还是波谷，振动始终是最强的。

【例2】 如图所示表示两列相干水波的叠加情况，图中的实线表示波峰，虚线表示波谷。设两列波的振幅均为5 cm，且图示的范围内振幅不变，波速和波长分别为1m/s和0.5m。C点是BE连线的中点，下列说法中正确的是 （ ）

A．C、E两点都保持静止不动

B．图示时刻A、B两点的竖直高度差为20cm

C．图示时刻C点正处于平衡位置且向水面上运动

D．从图示的时刻起经0.25s，B点通过的路程为20cm

解析：由波的干涉知识可知图6中的质点A、B、E的连线处波峰和波峰或波谷和波谷叠加是加强区，过D、F的连线处和过P、Q的连线处波峰和波谷叠加是减弱区。C、E两点是振动的加强点，不可能静止不动。所以选项A是错误的。

在图示时刻，A在波峰，B在波谷，它们振动是加强的，振幅均为两列波的振幅之和，均为10cm，此时的高度差为20cm，所以B选项正确。

A、B、C、E均在振动加强区，且在同一条直线上，由题图可知波是由E处向A处传播，在图示时刻的波形图线如右图所示，由图可知C点向水面运动，所以C选项正确。

波的周期T= /v = 0.5s，经过0.25s，即经过半个周期。在半个周期内，质点的路程为振幅的2倍，所以振动加强点B的路程为20cm，所以D选项正确。

点评： 关于波的干涉，要正确理解稳定的干涉图样是表示加强区和减弱区的相对稳定，但加强区和减弱区还是在做振动，加强区里两列波分别引起质点分振动的方向是相同的，减弱区里两列波分别引起质点分振动的方向是相反的，发生变化的是振幅增大和减少的区别，而且波形图沿着波的传播方向在前进。

（2）衍射。

波绕过障碍物的现象叫做波的衍射。

能够发生明显的衍射现象的条件是：障碍物或孔的尺寸比波长小，或者跟波长相差不多。

（3）波的独立传播原理和叠加原理。

独立传播原理：几列波相遇时，能够保持各自的运动状态继续传播，不互相影响。

叠加原理：介质质点的位移、速度、加速度都等于几列波单独转播时引起的位移、速度、加速度的矢量和。

波的独立传播原理和叠加原理并不矛盾。前者是描述波的性质：同时在同一介质中传播的几列波都是独立的。比如一个乐队中各种乐器发出的声波可以在空气中同时向外传播，我们仍然能分清其中各种乐器发出的不同声波。后者是描述介质质点的运动情况：每个介质质点的运动是各列波在该点引起的运动的矢量和。这好比老师给学生留作业：各个老师要留的作业与其他老师无关，是独立的；但每个学生要做的作业却是所有老师留的作业的总和。

【例3】 如图中实线和虚线所示，振幅、周期、起振方向都相同的两列正弦波（都只有一个完整波形）沿同一条直线向相反方向传播，在相遇阶段（一个周期内），试画出每隔T/4后的波形图。并分析相遇后T/2时刻叠加区域内各质点的运动情况。

解析：根据波的独立传播原理和叠加原理可作出每隔T/4后的波形图如所示。

相遇后T/2时刻叠加区域内abcde各质点的位移都是零，但速度各不相同，其中a、c、e三质点速度最大，方向如图所示，而b、d两质点速度为零。这说明在叠加区域内，a、c、e三质点的振动是最强的，b、d两质点振动是最弱的。

6．多普勒效应

当波源或者接受者相对于介质运动时，接受者会发现波的频率发生了变化，这种现象叫多普勒效应。

学习“多普勒效应”必须弄清的几个问题：

（1）当波源以速率v匀速靠近静止的观察者A时，观察者“感觉”到的频率变大了。但不是“越来越大”。

（2）当波源静止，观察者以速率v匀速靠近波源时，观察者“感觉”到的频率也变大了。

（3）当波源与观察者相向运动时，观察者“感觉”到的频率变大。

（4）当波源与观察者背向运动时，观察者“感觉”到的频率变小。

【例4】（2004年高考科研测试）a为声源，发出声波；b为接收者，接收a发出的声波。a、b若运动，只限于在沿两者连线方向上，下列说法正确的是

A．a静止，b向a运动，则b收到的声频比a发出的高

B．a、b向同一方向运动，则b收到的声频一定比a发出的高

C．a、b向同一方向运动，则b收到的声频一定比a发出的低

D．a、b都向相互背离的方向运动，则b收到的声频比a发出的高

答案：A

二、振动图象和波的图象

1．振动图象和波的图象

振动图象和波的图象从图形上看好象没有什么区别，但实际上它们有本质的区别。

（1）物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。

（2）图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。

（3）从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。

简谐振动图象与简谐横波图象的列表比较：

简谐振动 简谐横波

图

象

坐

标 横坐标 时间 介质中各质点的平衡位置

纵坐标 质点的振动位移 各质点在同一时刻的振动位移

研究对象 一个质点 介质中的大量质点

物理意义 一个质点在不同时刻的振动位移 介质中各质点在同一时刻的振动位移

随时间的变化 原有图形不变，图线随时间而延伸 原有波形沿波的传播方向平移

运动情况 质点做简谐运动 波在介质中匀速传播；介质中各质点做简谐振动

2．描述波的物理量——波速、周期、波长：

（1）波速v：运动状态或波形在介质中传播的速率；同一种波的波速由介质 决定。

注：在横波中，某一波峰（波谷）在单位时间内传播的距离等于波速。

（2）周期T：即质点的振动周期；由波源决定。

（3）波长λ：在波动中，振动位移总是相同的两个相邻质点间的距离。

注：在横波中，两个相邻波峰（波谷）之间的距离为一个波长。

结论：

（1）波在一个周期内传播的距离恰好为波长。

由此：v=λ/T=λf；λ=vT. 波长由波源和介质决定。

（2）质点振动nT（波传播nλ）时，波形不变。

（ 3）相隔波长整数倍的两质点，振动状态总相同；相隔半波长奇数倍的两质点，振动状态总相反。

3．波的图象的画法

波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。（口诀为“上坡下，下坡上” ；或者“右上右、左上左））

4．波的传播是匀速的

在一个周期内，波形匀速向前推进一个波长。n个周期波形向前推进n个波长（n可以是任意正数）。因此在计算中既可以使用v=λf，也可以使用v=s/t，后者往往更方便。

5．介质质点的运动是简谐运动（是一种变加速运动）

任何一个介质质点在一个周期内经过的路程都是4A，在半个周期内经过的路程都是2A，但在四分之一个周期内经过的路程就不一定是A了。

6．起振方向

介质中每个质点开始振动的方向都和振源开始振动的方向相同。

【例5】 在均匀介质中有一个振源S，它以50HZ的频率上下振动，该振动以40m/s的速度沿弹性绳向左、右两边传播。开始时刻S的速度方向向下，试画出在t=0.03s时刻的波形。

解析：从开始计时到t=0.03s经历了1.5个周期，波分别向左、右传播1.5个波长，该时刻波源S的速度方向向上，所以波形如右图所示。

【例6】 如图所示是一列简谐横波在t=0时刻的波形图，已知这列波沿x轴正方向传播，波速为20m/s。P是离原点为2m的一个介质质点，则在t=0.17s时刻，质点P的：速度和加速度都沿-y方向；速度沿+y方向，加速度沿-y方向；速度和加速度都正在增大；速度正在增大，加速度正在减小。

以上四种判断中正确的是

A．只有 B．只有

C．只有 D．只有

解析：由已知，该波的波长λ=4m，波速v=20m/s，因此周期为T=λ/v=0.2s；因为波向右传播，所以t=0时刻P质点振动方向向下；0.75 T <0.17s< T，所以P质点在其平衡位置上方，正在向平衡位置运动，位移为正，正在减小；速度为负，正在增大；加速度为负，正在减小。正确，选C

7．波动图象的应用：

（1）从图象上直接读出振幅、波长、任一质点在该时刻的振动位移。

（2）波动方向<==>振动方向。

方法：选择对应的半周，再由波动方向与振动方向“头头相对、尾尾相对”来判断。

如图：

【例7】如图是一列沿x轴正方向传播的机械波在某时刻的波

形图。由图可知：这列波的振幅为5cm，波长为 4m 。此时刻

P点的位移为2.5cm，速度方向为沿y轴正方向，加速度方向

沿y轴负方向； Q点的位移为－5cm，速度为 0 ，加速度方

向沿y轴正方向。

【例8】如图是一列波在t1=0时刻的波形，波的传播速度

为2m/s，若传播方向沿x轴负向，则从t1=0到t2=2.5s的时间

内，质点M通过的路程为______，位移为_____。

解析：由图：波长λ=0.4m，又波速v=2m/s，可得：

周期T=0.2s，所以质点M振动了12.5T。

对于 简谐振动，质点振动1T，通过的路程总是4A；振动0.5T，通过的路程总是2A。

所以，质点M通过的路程12×4A+2A=250cm=2.5m。质点M振动12.5T时仍在平衡位置。

所以位移为0。

【例9】在波的传播方向上，距离一定的P与Q点之间只有一个波谷的四种情况，如图A、B、C、D所示。已知这四列波在同一种介质中均向右传播，则质点P能首先达到波谷的是（ ）

解析：四列波在同一种介质中传播，则波速v应相同。由T=λ/v得：TD>TA=TB>TC；

再结合波动方向和振动方向的关系得：C图中的P点首先达到波谷。

（3）两个时刻的波形问题：设质点的振动时间（波的传播时间）为t，波传播的距离为x。

则：t=nT+t即有x=nλ+x （x=vt） 且质点振动nT（波传播nλ）时，波形不变。

根据某时刻的波形，画另一时刻的波形。

方法1：波形平移法：当波传播距离x=nλ+x时，波形平移x即可。

方法2：特殊质点振动法：当波传播时间t=nT+t时，根据振动方向判断相邻特殊点（峰点，谷点，平衡点）振动t后的位置进而确定波形。

根据两时刻的波形，求某些物理量（周期、波速、传播方向等）

【例10】如图是一列向右传播的简谐横波在某时刻的波形图。

已知波速v=0.5m/s，画出该时刻7s前及7s后的瞬时波形图。

解析：λ=2m，v=0.5m/s，T = =4 s.所以波在7s内传播

的距离为x=vt=3.5m=1 λ质点振动时间为1 T。

方法1 波形平移法：现有波形向右平移 λ可得7s后的波形；

现有波形向左平移 λ可得7s前的波形。

由上得到图中7s后的瞬时波形图（粗实线）和7s前的瞬时波形图（虚线）。

方法2 特殊质点振动法：根据波动方向和振动方向的 关系，确定两个特殊点（如平衡点和峰点）在3T/4前和3T/4后的位置进而确定波形。请读者试着自行分析画出波形。
