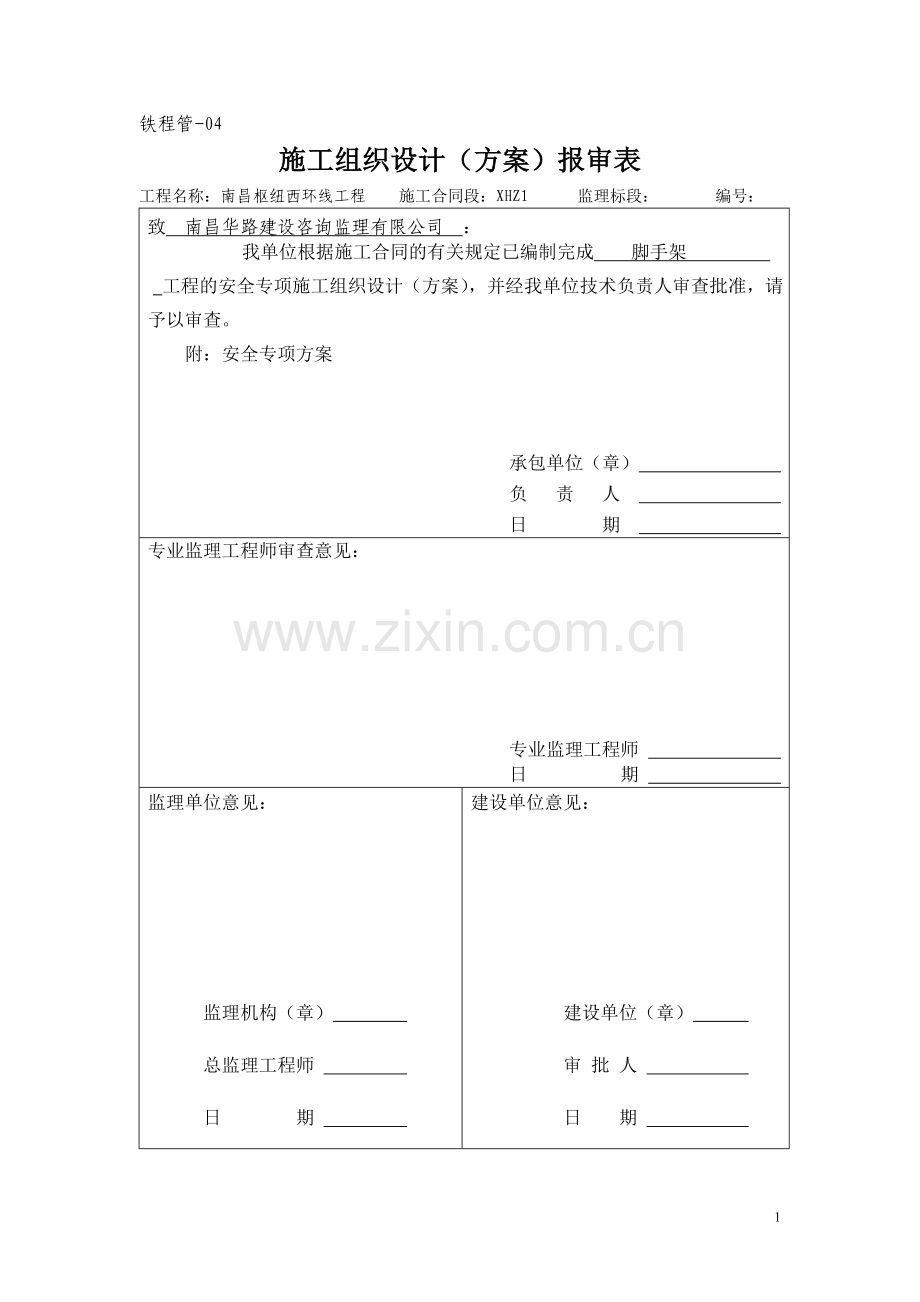

铁程管-04
施工组织设计（方案）报审表
工程名称：南昌枢纽西环线工程 施工合同段：XHZ1 监理标段： 编号：
致 南昌华路建设咨询监理有限公司 ：
我单位根据施工合同的有关规定已编制完成 脚手架
工程的安全专项施工组织设计（方案），并经我单位技术负责人审查批准，请予以审查。
附：安全专项方案

承包单位（章）
负 责 人
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
监理单位意见：

监理机构（章）

总监理工程师

日 期
建设单位意见：

建设单位（章）

审 批 人

日 期

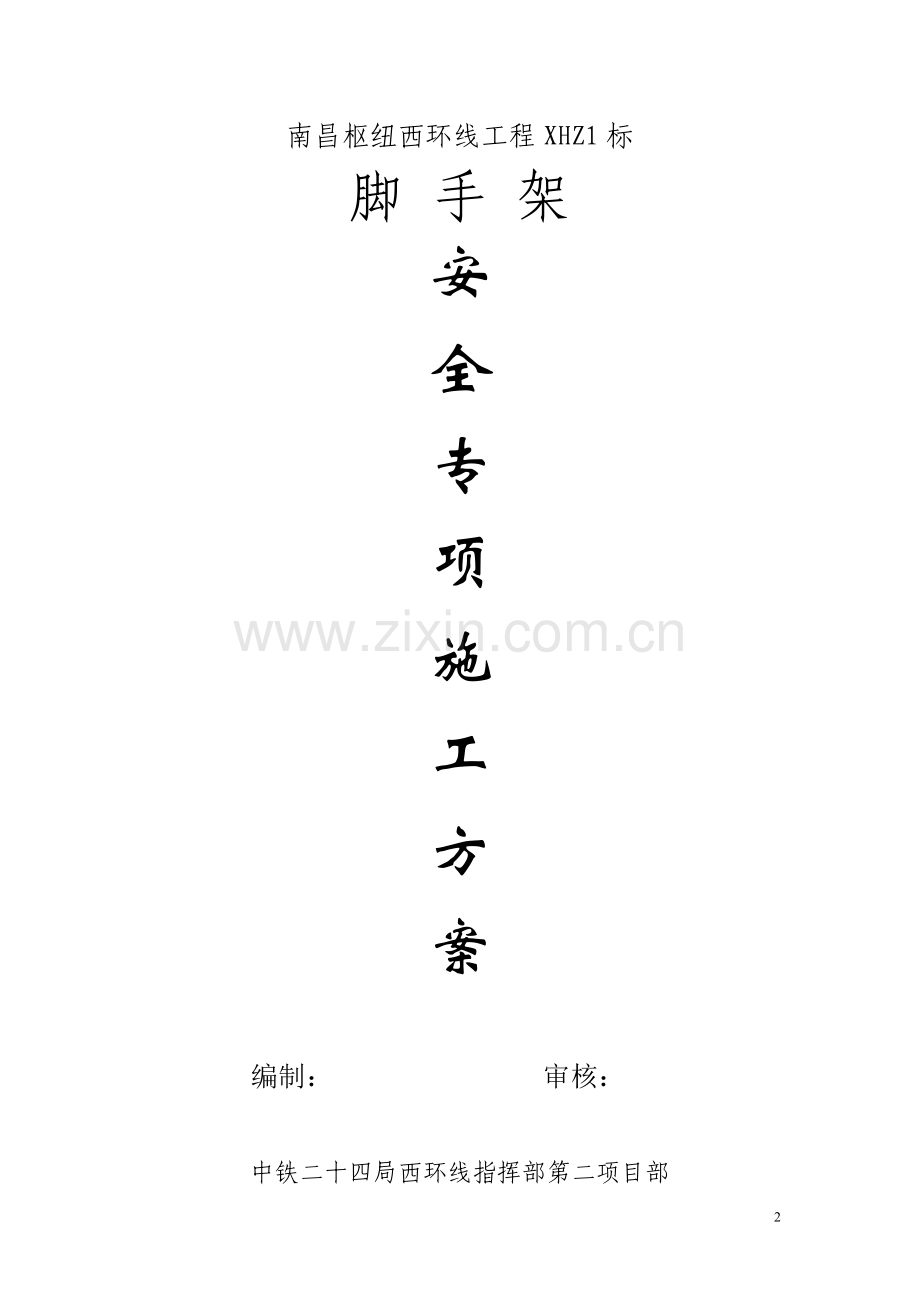

南昌枢纽西环线工程XHZ1标
脚 手 架
安
全
专
项
施
工
方
案

编制： 审核：

中铁二十四局西环线指挥部第二项目部
脚手架安全专项方案
1．工程概况
　　本项编制的脚手架安全专项方案适用于桥梁墩台搭设脚手架。
本项目部桥梁墩台最高17米，桥墩宽最宽8.4米，脚手架主要落载在承台面上。本施工桥梁的脚手架除墩模外侧设置脚手架，内部墩身钢筋设置脚手架支撑。桥墩顶帽采用单侧加宽时，也需要采用脚手架支撑，支撑落载于原地面，支撑点加木垫块。垫块宽度不小于30cm，厚度不小于2cm。原地面土质主要为粉质粘土，承载力σ=0.15Mpa，
2．主要编制依据
　　 (1)《建筑施工扣件式钢管脚手架安全技术规范)(JGJ 130)；
　　 (2)《建筑施工门式钢管脚手架安全技术规范》(JGJ 128)；
　　 (3)《建筑施工附着升降脚手架安全技术规程》(DCJ 08—05)；
　　 (4)(建筑施工手册》(第四版)。
3．危险源识别与监控
　　 (1)脚手架工程事故的类型
　　 1)整架倾倒或局部垮架。
　　 2)整架失稳，垂直坍塌。
　　 3)人员从脚手架上高处坠落。矚慫润厲钐瘗睞枥庑赖。
　　 4)落物伤人(物体打击)。
　　 5)不当操作事故(闪失、碰撞等)。
　　 (2)引发事故的主要原因
　　 1)整架倾倒、垂直坍塌或局部垮架
　　 ①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等。
　　 ②在使用过程中任意拆除必不可少的杆件和连墙件等。
　　 ③构架尺寸过大、承载能力不足或设计安全不够与严重超载。
　　 ④地基出现过大的不均匀沉降。
　　 2)人员从脚手架上高处坠落
　　 ①作业层未按规定设置围挡防护。
　　 ②作业层未满铺脚手板或架面与墙之间的间隙过大。
　　 ③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落。
　　 ④不当操作产生的碰撞或闪失等。
　　 3)不当操作事故
　　 ①用力过猛，致使身体失稳。
　　 ②在架面上拉车退着行走。
　　 ③拥挤碰撞。
　　 ④集中多人搬运或安装较重构件。
　　 ⑤架面上的冰雪未清除，造成滑落。
　　 4)落物伤人(物体打击)
　　 ①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人。
　　 ②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人。
　　 ③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等。
　　 5)其他伤害
　　 ①在不安全的天气条件(六级以上大风、雷雨和雪天)下继续施工。
　　 ②在长期搁置以后未作检查的情况下重新投入使用。
　　 ③脚手架的外侧边缘与外电架空线路的边线之间没有保持安全操作距离等。聞創沟燴鐺險爱氇谴净。
　　 (3)危险源的监控
　　 1)对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控。
　　 2)对脚手架的构架和防护设施承载可靠和使用安全进行监控。
　　 3)对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况。
　　 4)加强安全管理与日常维护，对施工环境和施工条件进行监控。
4．安全技术设计残骛楼諍锩瀨濟溆塹籟。
(1)脚手架材质控制
多年来，由于种种原因，大量的不合格的安全防护用具及构配件流入施工现场，因安全防护用具及构配件不合格而造成的伤亡事故占有很大比例。因此，施工企业必须从进货的关口把住产品质量关，保证进入施工现场的产品必须是合格产品，同时在使用过程中，要按规定进行检验检测，达不到使用要求的安全防护用具及构配件不得使用。
     脚手架钢管应采用国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）规定的3号普通钢管，质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定。冲压钢脚手板、连墙件材质应符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，木脚手板材质应符合《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。连墙件扣件材质应符合《钢管脚手架扣件》（GB15831）的规定。旧钢管使用前要对钢管的表面锈蚀深度、弯曲变形程度进行检查。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
　 (2)确定脚手架工程的受力。除支撑桥墩顶帽加宽的为受力脚手架，其余均为非受力脚手架。非受力脚手架不做受力检算。酽锕极額閉镇桧猪訣锥。
顶帽加宽块有2.1m和1.5m。采用2.1m的加宽检算脚手架。
2.1m加宽块3.4立方米C30钢筋混凝土，重8.43 t。按每根钢管允许支撑4.5 t。故施工中竖向支撑顶帽必须不少于2根脚手架。
5、安全施工技术方案彈贸摄尔霁毙攬砖卤庑。
(1)脚手架作业层防护要求
     脚手板：脚手架作业层应满铺脚手板，板与板之间紧靠，离开墙面120-150mm；当作业层脚手板与建筑物之间缝隙大于150mm时，应采取防护措施。脚手板一般应至少两层，上层为作业层，下层为防护层。只设一层脚手板时，应在脚手板下设随层兜网。自顶层作业层的脚手板向下宜每隔12m满铺一层脚手板。
     防护栏杆和挡脚板：均应搭设在外立杆内侧；上栏杆上皮高度应为1.2m；挡脚板高度180mm；中栏杆应居中设置。
     (2)与墩身连墙件的设置要求
    非受力脚手架与墩身模板间不得连接。謀荞抟箧飆鐸怼类蒋薔。
(3)剪刀撑设置要求
     每组剪刀撑跨越立杆根数为5-7根；高度在24m以下的单、双排脚手架，必须在外侧立面的两端各设置一组，由底部到顶部随脚手架的搭设连续设置；高度24m以上的双排架，在外侧立面必须沿长度和高度连续设置；剪刀撑斜杆应与立杆和伸出的横向水平杆进行连接；剪刀撑斜杆的接长均采用搭接。
         (4) 横向水平杆设置要求
      主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；使用木脚手板、竹串片脚手板时，双排架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
     （5） 脚手架拆除要求
     拆除前的准备工作：全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求；由工程施工负责人进行拆除安全技术交底；清除脚手架上杂物及地面障碍物。
     拆除时应做到：拆除作业必须由上而下逐层进行，严禁上下同时作业；当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架分段、分立面拆除时，对不拆除的脚手架两端，应按照规范要求设置连墙件和横向斜撑加固；各构配件严禁抛掷至地面。 厦礴恳蹒骈時盡继價骚。
6、安全注意事项
(1)拆除脚手架，班组成员明确分工统一指挥，拆除过程中精力要集中，不要东张西望和开玩笑。工具不用时放入工具袋内。
　　(2)操作人员衣服要灵便，袖口、裤脚和腰要束紧，头戴安全帽，上高空要挂安全带。
　　(3)拆除前，周围应设围栏和警戒标志，拆除时地面要设监护人，统一指挥，上面作业时下面不准有人操作和停留。
　　(4)根据井字架的型号选择好操作用脚手板的长度，单面操作宽度不小于50cm。　
　　(5)拆除人员要两人一组互相配合好，不准单人操作，以防拆除时螺丝，杆件掉下造成事故。　　茕桢广鳓鯡选块网羈泪。
(6)拆除的脚手架杆、脚手板、钢管、扣件等材料应往入传递或用绳索吊下，不得往下投扔，以免伤人和不必要的损失。
　　(7)拆除过程中最好不要中途换人，如必须换人时，应将拆除情况交代清楚。
　　(8)拆除过程中最好不要中断，如确需中断应将拆除部分处理清楚告一段落，并检查是否会倒塌，确认安全后方可停歇。
　　(9)拆除完成后，井字架杆件要按规格分类堆放，堆放地点要平坦，下设支垫排水良好，如堆放在室外应加以遮盖，对螺栓应用柴油清洗干净以备再用。
　　(10)对弯曲，变形的杆件要调直，并刷漆，对不能修复的杆件应集中报废，并补充新的杆件，以备下次再用。鹅娅尽損鹌惨歷茏鴛賴。
(11)辅助设施：上料通道四周应设1m高的防护栏杆，上下架应设斜道或扶梯，不准攀登脚手架杆上下。
