工地监控无线解决技术方案.doc

工地监控无线解决
方案

济南博达讯通信技术有限公司
2012-5-9

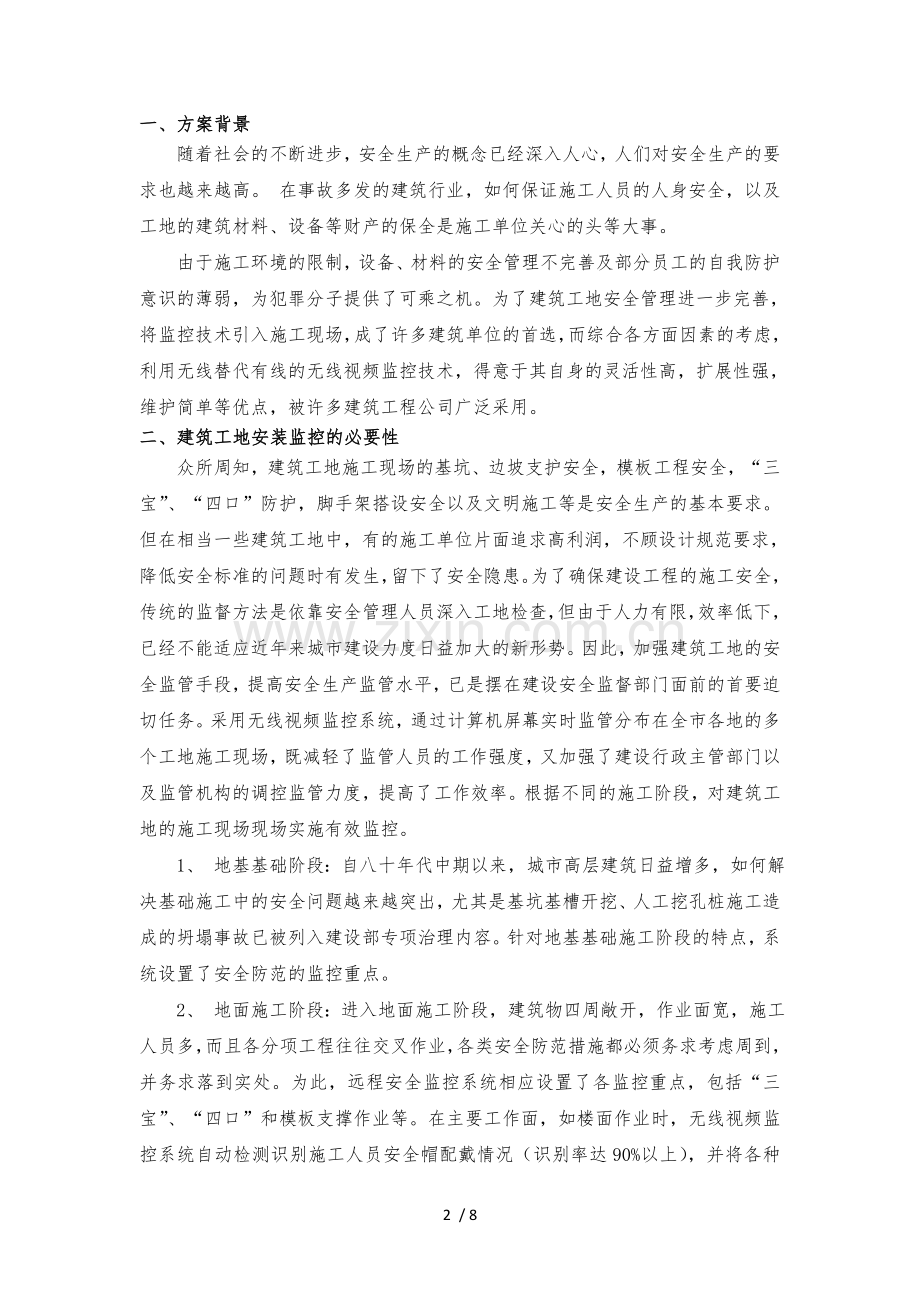

一、方案背景
随着社会的不断进步，安全生产的概念已经深入人心，人们对安全生产的要求也越来越高。 在事故多发的建筑行业，如何保证施工人员的人身安全，以及工地的建筑材料、设备等财产的保全是施工单位关心的头等大事。
由于施工环境的限制，设备、材料的安全管理不完善及部分员工的自我防护意识的薄弱，为犯罪分子提供了可乘之机。为了建筑工地安全管理进一步完善，将监控技术引入施工现场，成了许多建筑单位的首选，而综合各方面因素的考虑，利用无线替代有线的无线视频监控技术，得意于其自身的灵活性高，扩展性强，维护简单等优点，被许多建筑工程公司广泛采用。
二、建筑工地安装监控的必要性
众所周知，建筑工地施工现场的基坑、边坡支护安全，模板工程安全，“三宝”、“四口”防护，脚手架搭设安全以及文明施工等是安全生产的基本要求。但在相当一些建筑工地中，有的施工单位片面追求高利润，不顾设计规范要求，降低安全标准的问题时有发生，留下了安全隐患。为了确保建设工程的施工安全，传统的监督方法是依靠安全管理人员深入工地检查，但由于人力有限，效率低下，已经不能适应近年来城市建设力度日益加大的新形势。因此，加强建筑工地的安全监管手段，提高安全生产监管水平，已是摆在建设安全监督部门面前的首要迫切任务。采用无线视频监控系统，通过计算机屏幕实时监管分布在全市各地的多个工地施工现场，既减轻了监管人员的工作强度，又加强了建设行政主管部门以及监管机构的调控监管力度，提高了工作效率。根据不同的施工阶段，对建筑工地的施工现场现场实施有效监控。
1、 地基基础阶段：自八十年代中期以来，城市高层建筑日益增多，如何解决基础施工中的安全问题越来越突出，尤其是基坑基槽开挖、人工挖孔桩施工造成的坍塌事故已被列入建设部专项治理内容。针对地基基础施工阶段的特点，系统设置了安全防范的监控重点。
2、 地面施工阶段：进入地面施工阶段，建筑物四周敞开，作业面宽，施工人员多，而且各分项工程往往交叉作业，各类安全防范措施都必须务求考虑周到，并务求落到实处。为此，远程安全监控系统相应设置了各监控重点，包括“三宝”、“四口”和模板支撑作业等。在主要工作面，如楼面作业时，无线视频监控系统自动检测识别施工人员安全帽配戴情况（识别率达90%以上），并将各种安全信息及时提供给相关单位。
3、 高层作业：无线视频监控系统针对高层作业的特点，相应设置了各项监控重点为，尤其是安全网、安全帽、脚手架、缆风绳、吊篮、吊盘进料口、楼层卸料平台、以及塔吊等等，有针对地加强高层施工的安全监控，防范于未然。
4、 文明施工检查：文明施工措施是否落实到位，不仅影响作业环境，影响市容美观，也间接直接涉及到施工现场和施工人员的安全问题。为此，无线视频监控系统也有针对性地设置了工地文明施工的监控要点，目的均在于落实安全工作。
三、系统功能
l 通过对建筑工地各对象的图像监控，有效提高对工地的管理
l 监控终端可对多路图像轮巡、球机可对各个预置点轮巡；
l 告警联动，报警与图像资源的整合、共享；
l 录像资料可以按时间进行检索，检索结果可由用户进行有选择性地播放；
l 用户管理分超级用户、一般用户、操作员三级权限来进行管理；
l 操作日志、系统报警日志、系统运行日志管理；
l 数据存储可选择在本地，也可以选择在监控中心集中存储。
四、系统特点
l 以对象监视的方式，采取整体外围＋局部核心的全覆盖模式，全面而又有针对性的对建筑工地实施监视
l 图像压缩比高，占用传输带宽小；
l 系统以满足实际应用为出发点，在视频传输方面尽量利用移动通信现有的通讯网络以求最大程度降低系统造价；
l 系统稳定性、可靠性：嵌入式操作系统，硬件选用先进、成熟、可靠产品，具备良好运行业绩；
l 系统先进性：系统兼容性、升级、扩展容易，采取模块结构维护简单化；
l 系统易操作性和实时性：所有操作均采用WINDOWS标准窗口操作，并使数据实时上传，做到实时性；
l 易维护性：模块化、层次化的设计，实现系统易维护，方便升级；
l 可扩容性：可方便地进行网络逐级汇接，增减各类站级前端设备。
五、系统方案
无线网络组网示意图：

系统描述
1、 系统架构：
系统前端监控点：数字摄像机+无线网桥
系统后端监控室：无线网桥+交换机+监控主机
2、组网方式和传输链路描述
此传输链路采用点对多点的组网方式，采用星型网络架构，保证传输链路的稳定性。
每栋建筑物塔吊安装一台红外球机和一台无线发射机，和无线基站进行通信，本方案共设计2台无线基站，每个基站控制接入图像数量不超过8路图像。
监控中心安装一台监控主机，实现对图像的浏览、控制、存储、回放等功能。
六、系统选型：
无线部分：根据以上用户的环境和实际的需求，我们推荐济南博达讯通信技术有限公司的5.8GHz，150Mbps，点对多点的无线宽带通信产品BDX-5G25-150作为该系统联网的主要设备。
产品介绍：
1、 产品介绍：

产品信息
5.1～5.8GHz 150Mbps 室外型电信级无线AP网桥
支持802.11a/b/g/n标准，802.3af标准
输出功率350mW
支持AP WDS、Station WDS、AP、Station模式
支持接收电平显示
产品说明：
BDX-5G25-150室外型高带宽大功率（350mW）电信级无线AP网桥工作在5.8GHz频段，采用11技术1x1单发单收无线架构，支持空中速率高达150Mbps，实际数据速率高达70Mbps以上，兼容11a/b/g/n，支持点对点（PTP）和点对多点（PTMP）的网络结构，可将分布于不同地点和不同建筑物之间的局域网连接起来，是真正实现高性能、多功能平台的经济型无线设备。
BDX-5G25-150具备现场频谱扫描功能和天线校准功能，有效地解决了无线网络安装中最困难的安装配置问题，使其安装和维护简便易行。产品采用防风、防雨、防雷、防晒、防尘、防震以及散热设计，基于以太网线供电技术，易于在室外安装使用；由于无需铺设专用馈缆，可减少传输损耗、缩短施工周期，降低施工成本。
产品特点
● 性能优异：符合IEEE 802.11a/b/g/n标准，采用MIMO、OFDM技术；
● 组网灵活：支持AP WDS、Station WDS、AP、Station等应用模式；
● 专有的TDMA Polling技术，具有先进的抗邻区（Inter-Cell）互扰能力和在点对多点（PTMP）连接时也具备高吞吐量、低延时能力；
● 超高传输速率：拥有150Mbps的传送速率，实际数据速率高达70Mbps以上；
● 现场频谱扫描软件：可以扫描5.8GHz全频段，并给出信号强度、具体频点、信道，方便工程调试；
● 信道频宽：通过软件可控每个信道的频宽5MHz、10MHz 、20MHz 、40MHz，有效利用频点资源，优化无线链路，特别有利于大规模的视频数据传输业务；
● 多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP；
● 带宽管理：带宽控制以1k为单位，具有完善的QoS服务品质保障；
● 天线校整：WEB界面自动显示接收电平值，方便工程施工、测试；
● 带宽测试：提供收发带宽测试，无须第三方测试软件，方便工程安装调试；
● IP工具软件：当您忘记无线设备IP地址时，可以用工具软件搜索设备的IP地址；
● 中英文WEB管理，同时支持Telnet，监控管理更方便；支持配置文件导入/导出和软件升级；
● 网络管理：基于WEB远程管理或SNMP集中管理；
● 防风、防雨、防晒、防尘、防震以及散热设计。
系统性能参数
技术规格
BDX-5G25-150
射 频
频段和信道
5.1～5.8GHz ；5MHz、10MHz、20MHz、40MHz
RF功率输出
25dBm
灵敏度
150M： -68dBm@10% PER；108M：-68dBm@10% PER；54M：-68dBm@10% PER；11M：-85dBm@8% PER；6M：-88dBm@10% PER；1M：-90dBm@8% PER
调制方式
DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM
数据和工作参数
自动速率选择
802.11n：6.5-144.44Mbps，802.11b：11/5.5/2/1Mbps
802.11g：108/54/48/36/24/18/12/9/6Mbps
标准
IEEE802.11n， IEEE802.11a， IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE 802.3af
支持的协议
CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5l
管 理
基于Web管理
支持
SNMP MIB
支持
Telnet
支持
安全性
MAC 地址控制
支持
加密
WEP 加密64/128 bits，WPA，WPA2，802.1x
硬 件
LAN/WAN
1个10/100 BaseT RJ45
电源
24V直流输入，@ 1.7A，五类线远程供电（PoE）
环境和物理性能
工作温度
-30～65℃
储存温度
-50～80℃
湿度（非浓缩）
≤95％（非凝结）
天线
内置14&16&18dBi平板定向天线，40o/40o&30o/25o&20o/20o水平/垂直双极化（H/V）
N型座，50Ω（外接天线）
重量

外接天线型：约2.0kg
尺寸 mm
240*190*95；300*200*100；305*305*70
210*210*65
安裝固定
U形夹码抱杆，抱杆直径：40~45mm

2、 网络红外球介绍
150米红外中速网络球

球体功能
1.全铝合金结构；
2.水平转速：60度/秒；
3.预置位数量：128个；
4.电源：AC24V，支持宽频电压输入；
5.支持垂直180度自动翻转；
6.注塑材质达国家规定防火等级；
7.内置接地,视频及电源防雷.
8.内置双滚珠轴流风扇。
9.红外灯二段启控倍数可调，远近距离无“手电筒现象"；
10.采用恒压恒流方式控制球机使用电流；
11.红外灯均采用高亮度低功耗方式运行，实现更高的使用寿命；
12.结构设计合理，方便组装及售后维护；

高性价比机芯参数
1. 可选配1)SONY EFFIO 1/4 CCD，单滤光及双滤光系列，超低照度。
2)SONY EFFIO 1/3 CCD，130万像素,700线双滤光系列,超低照度。
3)SONY EFFIO 1/3 CCD，130万像素,650线双滤光系列,超低照度.
2.超低功耗（静态电流小于100MA）。
3.彩色菜单，中/英文显示。
4.聚集速度快（0～30倍小于5秒）全程清晰。
5.四个区域隐私遮蔽功能，带日蚀功能。
6.自动增益，亮度，锐度，镜像，日夜却换 等功能调整。
智能球规格
通信方式
网络控制总线
看守位置
1-128预置位（可编辑）
通信协议
自动识别PELCO_D / PELCO_P
看守位等待时间
1-255秒
通信波特率
自动识别
预置位停留时间
2-10秒可编辑
球机地址
硬地址1～255
预置位运行速度
60º/s
水平旋转速度
1～60º/s（1～64级变速）
预置位数量
128个
垂直旋转速度
1～45º/s（1～64级变速）
巡视组数量
5组（每组16个预置点）
水平及范围
360º
红外灯
12颗
俯仰范围
180º
红外发现距离
150米
速度与焦距自动匹配
比例变速
支持一体机
自动识别（SONY、LG、SAMSUNG、HITACHI等）
红外灯切换
红外灯二段可变
供电电源
AC24V
360°巡航速度
比例变速
环境温度
室内球：（0ºC ～ +40ºC） 室外球：（-40ºC ～ +60ºC ）
360°巡航垂直定位
手动
防水
IP66
A-B两点扫描 位置
任意设定
防雷
瞬间3000V
A-B两点扫描速度
比例变速
风扇及加热器
自动温度控制
