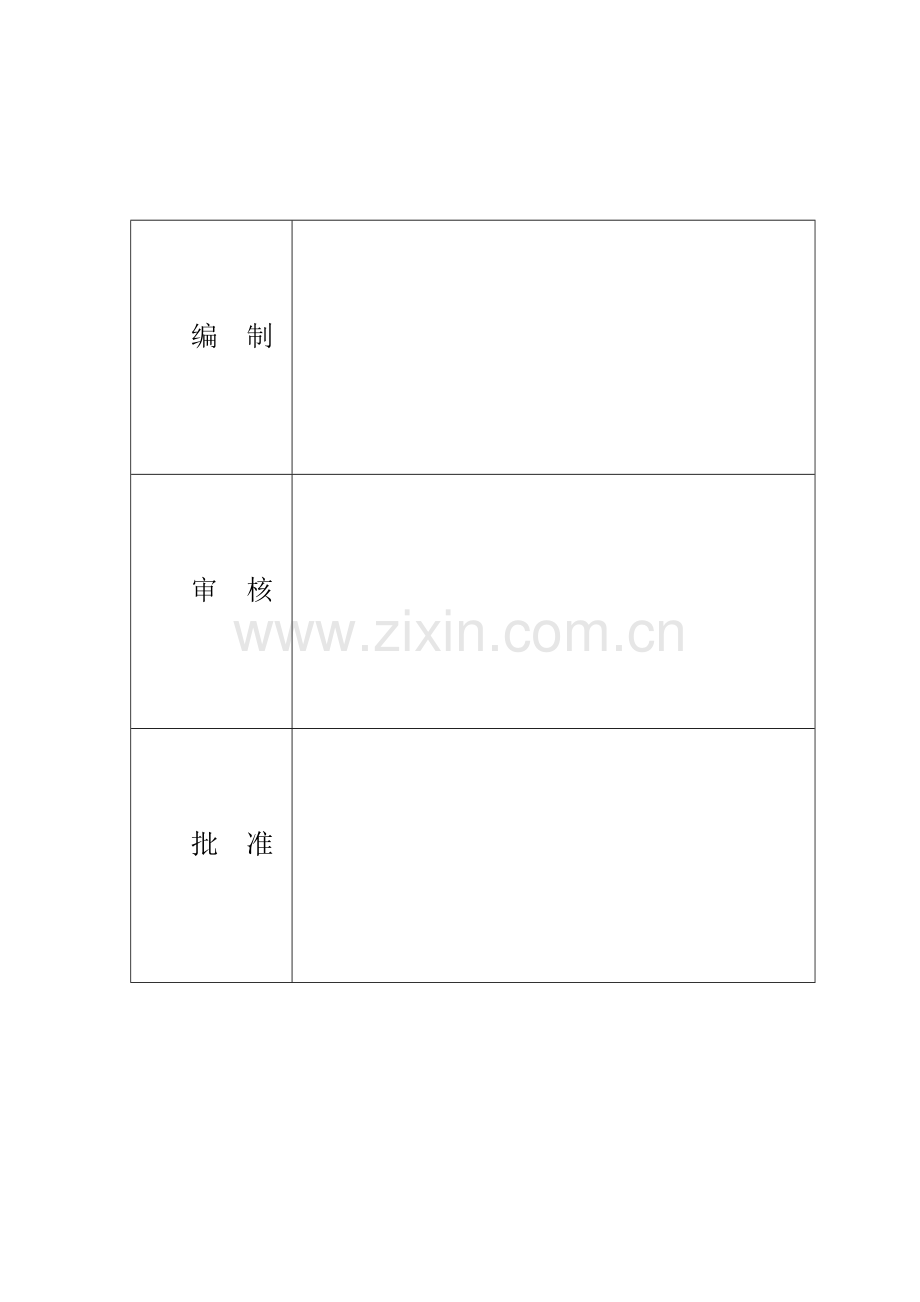

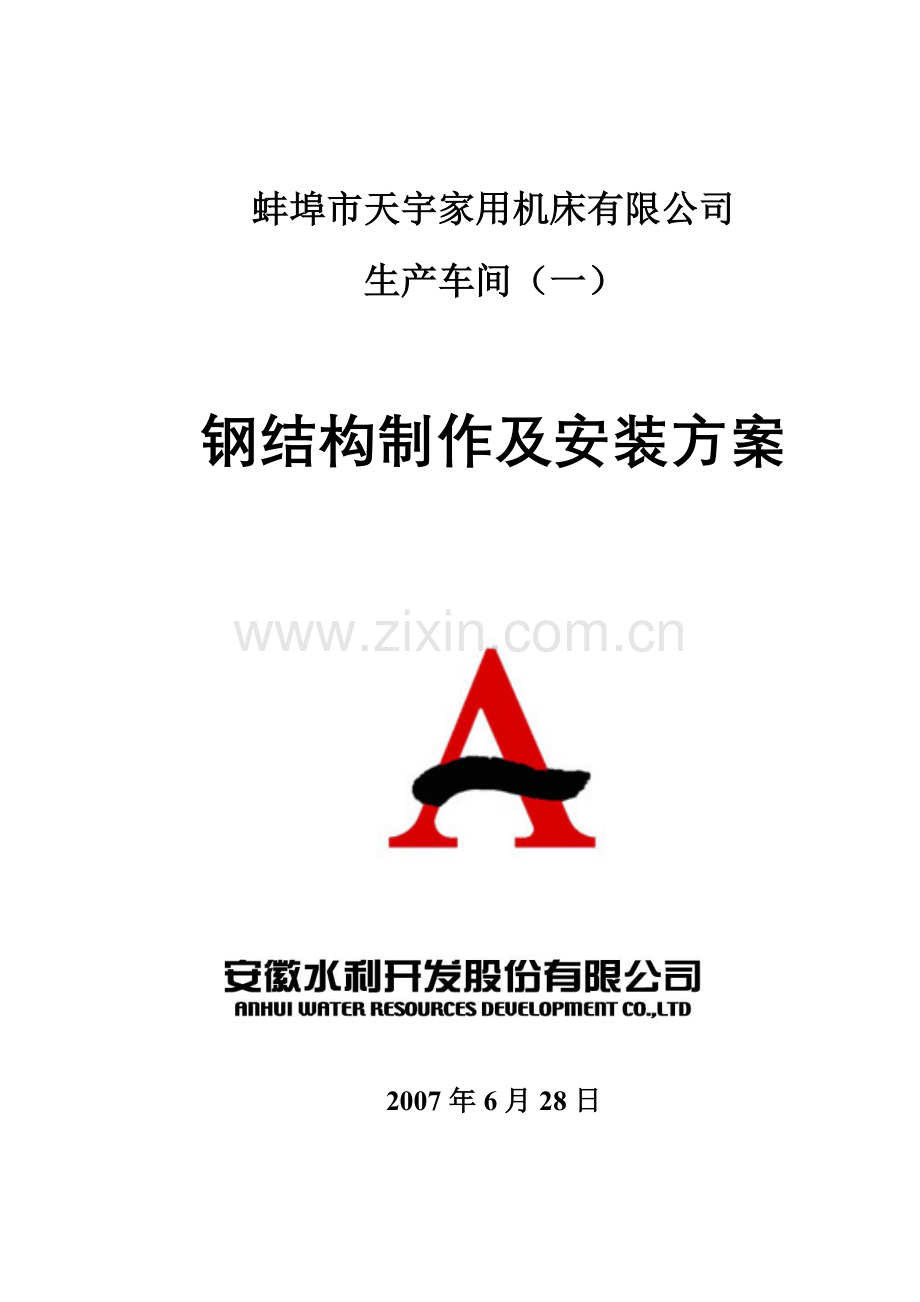

蚌埠市天宇家用机床有限公司生产车间（一）钢结构制作及安装方案 2007年6月28日编制审核批准编制说明一、工程概况蚌埠市天宇家用机床有限公司生产车间（一）位于蚌埠市工业园全民创业园区，主要为钢结构厂房。建筑结构的安全等级为二级。本工程设计使用年限为50年。矚慫润厲钐瘗睞枥庑赖。二、编制依据 1、蚌埠市天宇家用机床有限公司生产车间（一）设计施工图纸； 2、砼结构工程施工质量验收规范GB50204—2002； 3、有关的强制性条文标准及相关的标准图集； 4、施工现场的生产条件和实际生产能力。三、执行标准和规范 GB50205-2002 《钢结构工程施工及验收规范》 JGJ81-91 《建筑钢结构焊接技术规程》 YBJ216-88 《冷弯薄壁型钢结构技术规范》 GB11345-89 《钢焊缝手工超声波探伤和探伤结果级》 JGJ82-91 《钢结构高强度螺栓连接设计、施工验收规范》 GB50300-2001 《建筑工程施工质量验收统一标准》 GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果的分级》 GB50207-2002 《屋面工程质量验收规范》 GB 9286-88 《色漆和清漆漆膜的划格试验》 JBJ82-91 《压型金属板设计施工规程》 OISG519 《多高层钢结构节点构造图集》第二章钢结构制作及安装方案一、施工前的准备工作 ⑴ 施工总体构想根据本工程的施工特点及质量要求，我方拟将采用钢结构构件在内厂进行整体制作加工、然后运至现场安装，从而能有效地保证制造质量运至现场交付业主方。聞創沟燴鐺險爱氇谴净。 ⑵ 技术准备 ① 配合业主进行图纸会审，并根据图纸会审记录，组织专业技术人员进行施工图深化，报业主审核无误后，组织施工。残骛楼諍锩瀨濟溆塹籟。 ② 确定钢结构各节点、构件分段细节，搞好施工详图的审核工作；多方联系符合标书要求的材料生产厂家和材料商，根据施工进度计划编制材料进场计划，提前做好订货工作，尽早开始构件加工的准备工作及各种材料的采购，根据施工图纸和技术交底等技术文件编制各分项工程实施阶段的作业指导书。酽锕极額閉镇桧猪訣锥。 ③ 根据ISO9001系列标准要求，编制本工程质量计划书、各工序的作业指导书，与班组进行技术交底工作和各工序作业指导书的熟悉，交底书签字存档。技术交底主要包括设计意图、施工图要求、构造特点、施工工艺、施工方法、技术安全措施、执行的规范、规程和标准、质量标准和材料要求等。交底范围覆盖到每一位施工人员。彈贸摄尔霁毙攬砖卤庑。 ⑶ 施工现场准备 ① 制作现场要做到三通一平，以保证施工顺利进行。施工道路要平整、坚实，以便于材料和半成品的运输、堆放及大型吊车现场作业的需要。謀荞抟箧飆鐸怼类蒋薔。 ② 安装施工现场根据该项工程现场整体拼装、安装的特点，应科学、合理地布置材料区、半成品区、拼装区等。 ⑷ 材料的准备 ①金属材料： a、钢结构制造所用的金属材料，包括黑色金属材料和有色金属材料，必须符合施工图样规定，其机械性能和化学成分必须符合现行的国家标准或部颁标准，并应具有出厂合格证。厦礴恳蹒骈時盡继價骚。原材料种类材料型号执行标准备注钢材 Q235、Q345 GB1591—94、GB700—88 普通螺栓、螺母 C级 GB5780-91、GB95-85 b、不合格材料由质检、器材部门标识后单独码放，并通知供货方，出库退货；合格钢材标识后，码放整齐，备用。茕桢广鳓鯡选块网羈泪。 c、凡钢板表面存在的缺陷超过GB3274的有关规定时，不得用于钢结构的制作。 d、材料代用必须设计单位或用户方同意后方可实施。 ②焊接材料： a、根据设计提供的焊接要求采购焊材，验收并入库。首次使用的焊材必须经过焊接工艺试验合格后才允许批量使用。鹅娅尽損鹌惨歷茏鴛賴。 b、焊条型号或焊丝代号及其焊剂必须符合施工图样规定，当施工图样没有规定时，应按规范要求，选用与母材强度相适应的焊接材料；焊接材料都必须具有产品质量保证书。籟丛妈羥为贍偾蛏练淨。焊条型号执行标准备注 E4303 GB5117—95 Q235钢互焊 Q345钢与Q235钢焊接 E5016 GB5118—95 Q345B钢互焊埋弧用焊丝 GB/T14957—94 不得低于手工焊强度 CO2气体保护焊焊丝 GB8110—87 不得低于手工焊强度 c、焊条的贮存与保管遵照JB3223的规定执行。 ③防腐材料钢结构的防腐材料应符合本技术条件中的钢构防腐和设计图样的规定，其性能应符合有关规定。二、钢结构制作方案主要制作工艺（附工艺流程图） ⑴ 原材料矫正：合格原材料在下料前必须进行矫正，并经检验合格后方可使用。 ⑵ 放样、号料 ①号料前对钢材规格、材质进行检查，并进行标记移植。 ②加劲板、连接板采用样板号料，必须号出检查线。 ③号料偏差应符合规范要求。 ④放样、号料必须预留余量，预留余量按以下计算：气割缝宽度：板厚≤14mm 2.0mm ；考虑焊接收缩余量，板料宽度方向预留余量。按每条焊缝收缩余量计算如下：贴脚焊缝0.5mm。 ⑶ 下料、切割下料是构件制作的第一道工序，也是至关重要的一道工序，下料质量的好坏直接影响到最终构件的成形质量。因此，在下料前应首先根据施工图纸尺寸结合构件结构形式以及可能受到的各种因素的影响，制定出科学、合理的下料尺寸表。預頌圣鉉儐歲龈讶骅籴。 ①切割机的轨道必须平直，轨道的高低差控制在1mm内。 ②直线形板材用自动多直头切割机下料，其余肋板可利用剪板机剪切。 ③切割后的板料应检查外形尺寸和切断面质量是否符合有关规范要求，必要时应予以修整或补焊，并打磨光滑。 ④为了减少切割受热不匀产生变形，一条切割缝必须一次切割完，不允许中途停止。 ⑷ 焊接、组装 ①焊接H型钢所有零部件组装前进行接料、焊接、校平，并除去表面铁锈、毛刺和油污等杂物方可进行组装。 ②H型截面构件采用H型钢自动组立成型，组装完毕后用对角线卡尺检查尺寸，并每隔400—500mm焊定位焊。渗釤呛俨匀谔鱉调硯錦。 ③板组装完毕用对角线卡尺检查尺寸，并每隔400—500mm焊定位焊，最后完成加劲板的三边焊缝。 ④上下翼缘、腹板需要按拼接长度方向进行拼接，三者拼接焊缝间距应大于200mm。拼接采用加引弧焊接，必须在H型钢组装前进行。铙誅卧泻噦圣骋贶頂廡。 ⑤根据产品所使用的钢材，合理的选用焊条，具体见下表：序号钢号焊丝牌号焊剂牌号焊条型号备注 1 Q235-A.B.C H08A.H08MnA HJ431 埋弧自动焊 2 Q345-A.B.C H10Mn2 HJ431 埋弧自动焊 3 Q235-A.B.C E4303.4315 手工电弧焊 4 Q345-A.B.C E5015.5016 手工电弧焊 ⑥根据工艺要求正确选择焊接电流，常用碳素钢及低合金钢焊接电流及弧焊电压选用(手工自动焊见表一，埋弧自动焊见表二)：擁締凤袜备訊顎轮烂蔷。表一：焊件厚度（mm）焊条直径（mm）电流强度（A）直流交流 3-6 φ3.2 110-120 120-130 φ4 140-150 150-160 8-12 φ4 150-160 160-170 φ5 180-190 190-200 ＞12 φ4 160-170 170-180 φ5 190-200 200-220 表二：工件厚度（mm）焊条直径（mm）焊接电流（A）弧焊电压（V）焊接速度（M/H） 6-8 φ4 450-550 34-36 32-34 10-12 φ4 500-650 34-38 30-38 16-20 φ5 700-800 34-38 26-36 ⑦焊后清理及检查：焊后要彻底清除溶渣及飞溅物，焊缝外观质量要进行自检和专检，焊缝表面应符合以下规定：1、焊缝应有圆滑过渡至母材的几何形状，焊缝尺寸应符合图纸设计要求。2、焊缝表面不得有裂纹、气孔、弧坑及夹渣等缺陷。3、焊缝两侧的咬边深度不得大于0.5mm，且两侧咬边总长度不得超过全长焊缝的10%。4、二级以上焊缝应进行超声波探伤检验，其内部缺陷应符合《钢焊缝手工超声波探伤和探伤结果分级》GB11345和《钢结构工程施工质量验收规范》GB50205的有关规定。探伤工艺流程为：贓熱俣阃歲匱阊邺镓騷。钢结构焊后24小时打磨出探伤报告合格探伤不合格同一焊缝不能超过二次返修报废 ⑸H型钢校正焊接H型钢采用H型钢校正机进行校正。 ⑹制孔 ①为保证钢构件制孔质量均采用钻床制孔。 ②孔位号完后，进行规孔，以便检查孔位的正确。 ③制孔过程总孔壁保持与构件表面垂直；制孔完毕后孔周围的毛刺、飞边用砂轮打磨平整。 ④所有螺栓孔皆须在工厂制作，严禁现场制孔。 ⑤制孔的质量按GB50205—2002标准第五节进行验收。 ⑺摩擦面的加工 ①高强螺栓连接范围内的构件接触面采取喷砂表面处理后并达到业主的要求，不得有油漆及油污。 ②需经表面处理的连接板面必须平整，钻孔后磨去毛刺，然后做表面处理，经表面处理后的连接板立即贴单面不干胶带保护。坛摶乡囂忏蒌鍥铃氈淚。 ⑻除锈、涂漆、编号 ①构件验收合格后，安装高强螺栓的钢板表面用钢丝刷清除浮锈和杂质。 ②柱、梁等构件制作完毕，进行抛丸处理，洁度须符合Sa2.5级规定。完成抛丸处理后，应用无水无油的压缩空气或真空清理去除表面的杂物。柱、梁构件抛丸6小时以内进行喷漆，涂装红丹底漆二遍。蜡變黲癟報伥铉锚鈰赘。 ③油漆厚度符合业主方规定油漆干漆厚度，使用涂漆厚度无损检测仪检查合格。 ④涂装完毕后，在构件上用不同颜色的油漆（如白漆）标注构件的编号，轴线标记及长度。 ⑼构件制作（厂内）预拼装钢构件制作完后预拼装是确保安装质量的关键，我方将对本工程钢结构进行预拼装，针对拼装过程中出现的变形及偏差进行及时的纠正，确保本工程的质量。買鲷鴯譖昙膚遙闫撷凄。 ①针对本工程我方拟对主体钢柱、钢梁进行整体拼装 ②所有的钢构件在拼装前必须在接料、焊接、校平、去除表面铁锈、毛刺等杂物后，且经检验合格后方可进行。 ③拼装前，综合考虑钢构安装后实际的轴线、水平度、间距等有关测量数据，进行拼装的相对控制，以利拼装顺利进行，达到设计及设计规范的要求。綾镝鯛駕櫬鹕踪韦辚糴。 ④根据拟定的实际吊装方案进行本工程预拼装作业，此种方法能更准确有效的体现出安装过程中可能出现的问题，并及时提出解决方案。驅踬髏彦浃绥譎饴憂锦。 ⑤本工程中的连接板、檩托等构件应在预拼装过程中进行焊接。 ⑥预拼装过程中的测量：包括拼装体的整体长度、宽度、高度、截面尺寸、安装后实际的轴线、水平度、间距等有关数据是否和设计尺寸相吻合。猫虿驢绘燈鮒诛髅貺庑。 ⑦构件矫正： a、焊缝收缩引起的构件长度方向的变化：焊缝收缩通常引起构件尺寸变短，这一偏差可在构件制作前通过下料预留的方式予以预先消除。根据《建筑钢结构焊接规程》（JGJ81—91）中附录六规定即可写出下料的预留量。锹籁饗迳琐筆襖鸥娅薔。 b、焊接变形引起的钢构接头处错位：施焊过程中由于构件局部高温，通常引起构件长度、高度、直线度等的变化，特别是容易引起梁、柱的扭曲，造成相应构件处的错位。构件对接处的错位可通过翼缘板校正机修正。構氽頑黉碩饨荠龈话骛。 ⑧构件的拆卸拼装桁架认真验收无误后进行拆卸，对需要修正的构件应在修正后放入平台进行二次拼装，检验后方可拆卸，拆卸顺序应该与拼装相反的顺序进行。輒峄陽檉簖疖網儂號泶。 ⑨拼装记录及其它事项： a、在拼装过程中请业主、监理单位派驻场代表参与拼装施工中的检查、监督、协调。 b、预拼装完成后，在构件出厂前，标有出厂合格证。附：钢结构制作工程、钢结构焊接、钢结构预拼装工程、钢结构油漆工程质量控制资料。三、钢结构制作工程质量控制程序钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具合格核实下料品种、规格、尺寸按不同规格标识学习操作规程和质量标准学习图纸和技术资料准备工作克服上道工序弊病的补救措施技术交底大样拼装下料保证焊接质量中间抽查自检制作办理隐蔽工程签证焊接试件试验高强度螺栓及摩擦试验材料代用核定单材料合格证焊接试验记录自检记录质量验评记录出厂合格证施工记录质量验评资料整理执行验评标准不合格的处理办理出厂合格证尧侧閆繭絳闕绚勵蜆贅。四、钢结构焊接质量控制程序焊条、焊剂准备、出具合格证焊条烘陪焊接机具、焊接检验工具准备焊工考试合格准备工作学习操作规程和质量标准学习图纸和技术资料技术交底书面交底操作人员参加首次施焊钢种和焊接材料进行焊接工艺和力学性能试验禁止在焊缝区的母材上打火引弧注意焊缝长度、厚度及质量缺陷　焊接复查组装质量和焊缝处理情况办理上道工序交接检查中间检查自检和下道工序办理交接手续清除焊渣和金属飞溅物在焊缝附近打上钢印代号清理现场、文明施工焊条合格证及烘焙记录焊缝质量检验记录焊接试验记录自检记录质量验评记录质量评定执行验评标准不合格的处理质量评定记录焊接记录资料整理识饒鎂錕缢灩筧嚌俨淒。五、钢结构预拼装工程质量控制程序钢结构就位、出具质量证明准备工作学习操作规程和质量标准预拼装、平台的测量找平学习图纸和技术资料克服上道工序弊病的补救措施中间抽查接头位置及质量专检书面交流测量定位操作人员参加技术交流焊条合格证质量评定自检执行检评标准注意构件安装拱度和平面度钢结构出厂合格证质量评定记录测量记录自检记录施工记录资料整理清理现场、文明施工注意构件相关尺寸预拼装凍鈹鋨劳臘锴痫婦胫籴。六、钢结构油漆工程质量控制程序按设计要求准备油漆，出具合格证抛丸除锈准备工作书面交底技术交底施工中间抽查自检学习操作规程和质量标准办理上道工序交接手续涂漆时，相对湿度不应大于85% 学习图纸和技术资料操作人员都参加克服上道工序弊病的补救措施涂油漆后4小时内严防雨淋不得任意稀释隐藏验收记录油漆质量证明防止灰尘污染控制漆膜厚度自检控制设计要求涂刷遍数质量评定施工记录质量评定资料整理执行验证标准不合格的处理（返工）清理现场、文明施工恥諤銪灭萦欢煬鞏鹜錦。七、厂房钢结构安装方案 ⑴安装前的准备工作 ①根据施工方案，进一步编制详细的施工作业指导书。 ②组织学习技术文件和有关工程质量标准及施工安全技术操作规程。 ③校准测量仪器及量具等。 ④指派现场技术人员配合土建单位预埋螺栓和预埋件。构件吊装前对土建纵横轴线、标高、预埋件水平等构件进行检查、复测、验收，并用油漆标出明显、准确的标志。鯊腎鑰诎褳鉀沩懼統庫。 ⑤做好安全技术交底。 ⑥对设计或业主要求预拼装的构件在出厂前进行预拼装，。 ⑵现场构件验收和堆放 ①制作方面根据吊装顺序提供的进场计划，配套供应构件，且将构件运输到指定地点按要求堆放，相关技术资料要随构件送达。硕癘鄴颃诌攆檸攜驤蔹。 ②根据货运清单检查构件，核对构件数量、规格和编号，若发现有误要及时回执清单，以便构件更换或补齐。 ③检查构件的几何尺寸、节点、孔位、坡口、磨擦面、涂装等是否符合设计要求或规范规定，中线、标高等是否有正确明显的标记。进场构件有无损伤、外观缺陷、变形等。阌擻輳嬪諫迁择楨秘騖。 ④按吊装划分区域，将构件进行分类堆放，并堆放于便于吊装的位置。 ⑤构件准放应用垫木垫好，垫木的位置应正确，重叠堆放的构件上下垫木要对齐，以免构件变形。 ⑥成叠薄板放置时应抬高架空，使下部空气流通。薄板存放在库棚中时一端应抬高，以防止积水。板材应加以覆盖，严禁表面裸露在大气中，禁止在材料上行走。氬嚕躑竄贸恳彈瀘颔澩。 ⑦梁堆放重叠层不宜超过3层，其他构件不宜超过4层。 ⑧保温材料存放在整洁、干燥、通风良好的地方，用彩条布覆盖避免雨水、露水打湿。 ⑶钢结构吊装方案的拟定用一台30T汽车吊进行各部分钢构件的吊装作业，针对主体钢构形式分区分别从两端向中间进行主体钢构件的吊装，最后完成整体钢构的吊装。釷鹆資贏車贖孙滅獅赘。 ①构件总体安装顺序流程为：钢柱的吊装、校正、固定钢梁的安装、校正、固定高强螺栓的安装单构件安装、补漆墙体、梁及屋架安装外墙面屋面安装、收边、落水、门、窗等工程收尾、资料整理、竣工、验收。怂阐譜鯪迳導嘯畫長凉。 ②定阶段后可安排人员进行墙面等附属材料的安装。主要吊装工艺：吊装前的准备工作 a.吊装前仔细检查起吊设备、工具、钢丝绳等各种机具的性能是否完好，确保万无一失。 b.框架柱定位轴线的控制，采用建筑物外部设辅助线的方法。每节柱的定位轴线应从地面控制线引上。起吊与就位 a.检查柱顶面中心轴线及标高。 b.起吊：拼装好的钢架，经绑扎等准备工作后，作一次全面检查，检查无误后，先试吊，再进行起吊，起吊过程不宜过快。谚辞調担鈧谄动禪泻類。 c.就位：就位方法原则上是从上往下落放，当钢架起吊到柱顶标高处时，作水平移动，按事先作好的就位标记，向下落放，落放时应缓慢，落放后吊绳不得松开，等待校正对口。嘰觐詿缧铴嗫偽純铪锩。 d.固定：将钢架与柱端安装完毕后，用缆绳将钢架固定。由于柱较高，在吊装过程中及构件就位后及钢梁未安装前，应作好临时加固工作，以免构件扭曲、失稳。熒绐譏钲鏌觶鷹緇機库。 e.脱钩：安装完毕后，再点动松吊绳，当确信钢架稳固后才能完全脱开吊装。 ④测量与控制测量与校正采用边安装，边测量，边校正的方式。具体方法如图示：施工控制网点的加密及建立水准点钢柱顶标高和垂直度校核钢架单段吊装钢架下打绕度定时观测安装钢架垂直度观测钢架下挠度观测钢柱沉降观测钢架中心线测设搭建操作平台钢架高程控制经纬仪检测鶼渍螻偉阅劍鲰腎邏蘞。 ⑷主体的吊装 ①柱的吊装 a.型钢柱吊装前在柱身上绑扎好爬梯，采用捆绑式吊装方法。型钢柱的吊装就位后用螺栓及缆风绳临时固定。 b.柱的安装应先调整标高，再调整位移，最后调整垂直偏差直到柱的各项安装指标符合要求。采用缆风绳校正柱时，松开缆风绳，柱应仍保持垂直的状态。纣忧蔣氳頑莶驅藥悯骛。 ②梁的吊装根据本结构的特殊特点，中柱特别高根基螺栓不好固定钢柱，采取两端柱较低特点先把两边柱立好较正完成。考虑柱间无系杆及支撑，柱连接板与梁连接板在厂部制作用螺栓先固定在梁上，再把连接梁平稳吊装找正固定上实施现场焊接。待专业焊接人员焊接加固后质量检验合格后方可托钩，依此类推两端柱与梁固定完成再向中间逐步安装固定，直至全部完成。吊装采用三个吊点起吊的方法（见下图），吊装前在相应位置拴上缆绳以便于平衡和就位。颖刍莖蛺饽亿顿裊赔泷。所有梁的吊装方法采用捆绑式吊装，吊装前应核查构件型号和选择吊点，以起吊后不为变形为准，并平衡和便于解绳，吊装角度不得小于45°，钢索与钢梁接触处采用橡胶垫及麻布片进行保护。钢梁水平吊至柱顶上，用两端控制缆绳旋转对准安装轴线，随之缓慢落钩。钢梁吊到位时，要注意梁的方向和连接靠向，对防止梁因自重下垂而发生错位现象。濫驂膽閉驟羥闈詔寢賻。 ⑸吊装注意事项 ①在吊装过程中，不得利用已安装就位的构件起吊其他重物。 ②不得在主要受力部位焊其他物件。 ③当天安装的钢构件应形成空间稳定体系。 ④进行钢构安装，楼面上堆放的安装荷载，不得超过钢梁和压型钢板的承载力。 ⑤安装柱与柱之间的主梁构件时，应对柱的垂直度进行检测。除检测一根梁两端的柱子的垂直变化外，还应检测相邻各柱因梁连接而产生的垂直度变化。銚銻縵哜鳗鸿锓謎諏涼。 ⑥构件安装校正时应考虑现场风力、温差、日照焊接等外界环境的影响，采取相应的措施予以调整，确保现场安装作业。挤貼綬电麥结鈺贖哓类。（6）墙面板安装单屋墙面板安装以定位轴线起始安装墙板，自攻钉固定，注意留出折件相关尺寸后续安装工序的关系。待折件连接后再全部固定。（7）施工质量验收标准本工程墙面采用双面Q901彩钢压型钢板内置玻璃棉，屋面采用50厚铝箔玻璃棉上盖角驰Ⅱ型彩钢压型板，下安装Q901彩钢板，为了保证彩钢部分施工质量，参考国家相关标准，特制订适合本工程施工质量标准。赔荊紳谘侖驟辽輩袜錈。八、钢构件安装工艺流程施工准备预埋件预埋及基础复测验钢柱吊装钢梁吊装高强螺栓安装门窗安装检测平直度检测平面度检视外观检查扣合收尾补漆验收进行下一步施工段施工检测轴线位置检测跨距检测标高塤礙籟馐决穩賽釙冊庫。钢构件进场验收检测柱底标高检测垂直度检测轴线位置检视构件外观核对出货单检测扭曲度九、高强螺栓安装工艺流程高强螺栓轴力试验合格连接件摩擦系数复检合格验收检查连接面、消除浮锈、毛刺与油污等构件安装定位、安装螺栓临时固定校正梁安装高强螺栓（初拧）紧固临时螺栓检查间隙拆卸临时螺栓高强螺栓终拧记录表裊樣祕廬廂颤谚鍘羋蔺。高强螺栓检验合格
