平禹九矿道路监理细则工程类资料.doc

矿场内、场外道路工程
监理实施细则

编制：
总监：

二0一一年四月

1、工程概况及特点：

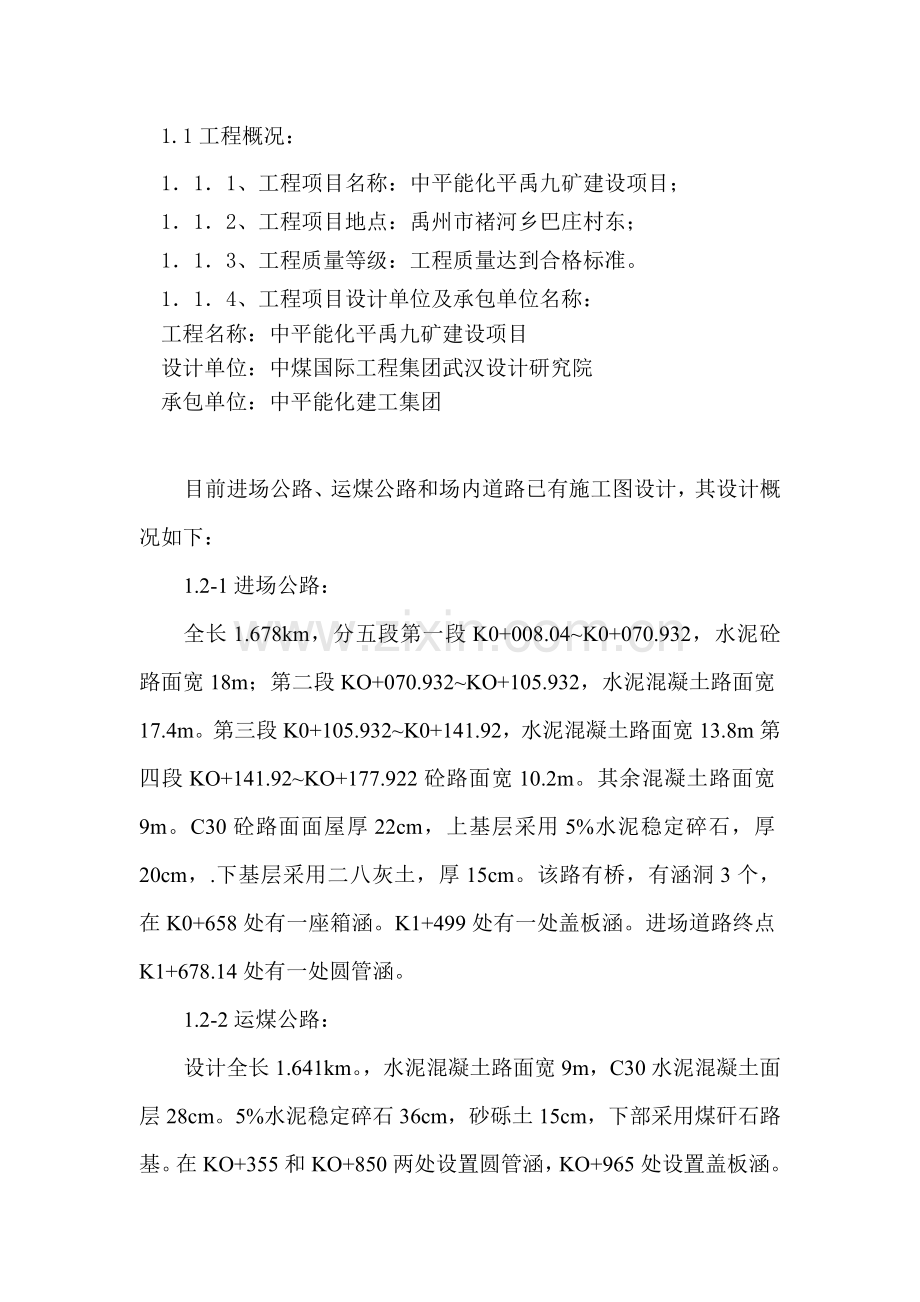

1.1工程概况：
1．1．1、工程项目名称：中平能化平禹九矿建设项目；
1．1．2、工程项目地点：禹州市褚河乡巴庄村东；
1．1．3、工程质量等级：工程质量达到合格标准。
1．1．4、工程项目设计单位及承包单位名称：
工程名称：中平能化平禹九矿建设项目
设计单位：中煤国际工程集团武汉设计研究院
承包单位：中平能化建工集团

目前进场公路、运煤公路和场内道路已有施工图设计，其设计概况如下：
1.2-1进场公路：
全长1.678km，分五段第一段K0+008.04~K0+070.932，水泥砼路面宽18m；第二段KO+070.932~KO+105.932，水泥混凝土路面宽17.4m。第三段K0+105.932~K0+141.92，水泥混凝土路面宽13.8m第四段KO+141.92~KO+177.922砼路面宽10.2m。其余混凝土路面宽9m。C30砼路面面屋厚22cm，上基层采用5%水泥稳定碎石，厚20cm，.下基层采用二八灰土，厚15cm。该路有桥，有涵洞3个，在K0+658处有一座箱涵。K1+499处有一处盖板涵。进场道路终点K1+678.14处有一处圆管涵。
1.2-2运煤公路：
设计全长1.641km。，水泥混凝土路面宽9m，C30水泥混凝土面层28cm。5%水泥稳定碎石36cm，砂砾土15cm，下部采用煤矸石路基。在KO+355和KO+850两处设置圆管涵，KO+965处设置盖板涵。路边设排水沟。
1.2-3场内道路：
场内道路工程，设计等级二级以下，等级较低，路面结构简单，并无大、小桥梁，路面无传力杆，拉杆施工条件也较好，受交通干扰不太，不良条件有：①场区附近地下水位浅；②工农关系方面的干扰。
2、监理工作依据：
2．1本工程施工合同，监理合同文件；
2．2本工程招、投标文件及施工图设计文件；
2．3国家相关法规及参照执行公路行业标准、规范；
2．4参照执行建设部监理规范；
2．5工程所在县、市有关地方法规。
3、监理机构和人员配备：
在监理部下设专业监理工程师，配合总监代表展开监理工作。
总监代表：孟明福
现场监理: 梁方方
4、监理工作流程：
严格执行本项目监理规划中质量、进度、投资三大控制工作流程和有关11个基本程序外，结合场内、外道路工程特点，补充如下工作流程：

4．1定位放线报验程序：
进行下道工序

施工单位
审查核实或进行复测

监理工程师
测量定位放线完成，填报《报验申请表》A4

施工单位

不合格

合格

附图1：测量定位放线程序图

4．2工序报验程序：
返修
工序施工完毕

施工单位自检、互检、专检
不合格

通知监理部

试验室检验
会同现场检查

合格？

不合格

签署质检合格意见

进行下道工序

附图2：工序报验程序图

4．3标准试验报验程序
分项、分部工程开工前

施工单位、监理单位共同进行原材料取样

施工单位进行标准试验自检（可委托专业试验室、重点试验监理见证或旁站

基底层混合料配比
路基土壤重型击实标准
结构物砂浆配比
路面砼、结构物砼配比

不合格
合格
施工单位填报上述资料表格

合格？
不合格

道路组长签字认可

附图3：标准试验报验程序

5、工程质量检验内容
5．1合同工程质量检验内容框图
合同工程质量检验内容

防护工程
路面工程
涵洞工程
路基工程

砼圆管涵
护坡
护栏
盖板涵
面层
上基层下基层
路肩
土石基

附属工程
砼管

管

基础
面层切缝
水泥砼路面
泥结碎石
灰土
泥结砾石

附属工程
盖板
墙身
基础

附图4：工程质量检验内容框图

5．2路基工程质量检验内容框图
路基质量检验内容

压实度汇总
路槽弯沉检验单
路肩质量检验单
路槽质量检验单
路基岩土层质量检验单

内容：
1、 压实度
2、 平整度
3、 宽度
4、 横坡度
内容：
1、 压实度
2、 纵断高程
3、 宽度
4、 平整度
5、 横坡度
6、 中线偏位
内容：
1、 压实度
2、 松铺厚度
3、 设计高程
4、 纵断高程
5、 中线偏位

附：压实度检验记录（灌砂法）

附图5：路基工程质量检验内容框图

5．3路面上、下基层质量检验内容框图
路面基层、底基层检验内容

灰土
泥灰结砾石

强度
成品检验：
1、 纵断高程
2、 平整度
3、 横坡度
4、 厚度
5、 宽度
压实度

强度
成品检验
1、 纵断高程
2、 平整度
3、 横坡度
4、 厚度
5、 宽度
压实度

附图6：路面上、下基层质量检验内容框图

5．4路面面层质量检验内容框图
路面面层质量检验内容

泥结碎石面层
水泥砼面层

1、 平整度
2、 横坡度
3、 宽度
4、 厚度
5、 纵断高程
6、 中线平面偏位
1、 平整度
2、 横坡度
3、 宽度
4、 板厚度
5、 纵断高程
6、 相邻板高程
7、 纵横缝顺直度
8、 中线平面偏位
9、 抗滑构造深度
弯拉强度
弯沉
塌落度

附图7：路面面层质量检验内容框图

序
号
工程名称
控制要点
目标值
监理工作方法
1
1．1
场内道路
路基土层

1、 压实度
2、 测量放线
≥96

见证，审核记录、抽测、审核资料
1．2
二八灰土下基层

1、 压实度
2、 纵断高程
3、 平整度
4、 横坡度
5、 厚度
6、 宽度
层厚碾压遍数符合要求
+5;-15mm
12mm
4个横断面/200m
±0.5
不小于设计值
审核记录
见证，审核记录
抽检，审核记录
抽检，审核记录
抽检，审核记录
抽检，审核记录
抽检，审核记录
1．3
水泥稳定碎石上基层

1、 压实度
2、 厚度
3、 表面平整度
4、 标高
≥96
±0.5
15mm
±20

见证，审核记录
见证，审核记录
抽查，审核记录
抽查，审核记录

1．4
水泥砼面层

1、坍落度
2、平整度
3、板厚度
4、纵横缝顺直度
5、中线平面偏位
6、抗滑构造深度
7、原材料
140-160mm
-5/+8
±0.5
10mm
20mm
0.6mm
合格
见证试验
抽检
抽检
抽检
抽检
抽检
见证取样
6、监理工作的控制要点及目标值

序
号
工程名称
控制要点
目标值
监理工作方法
2
进场公路和运煤公路

2．1
土路基同场前公路

2．2
石方路基
1、 压实度
2、 测量放线
合格
合格
抽检、看轮迹
复核
2．3
石方路槽
1、宽度
不少于设计
抽检
2．4
10%灰土基层
1、 强度
2、 压实度
3、 纵断高程
4、 平整度
5、 横坡度
6、 厚度
7、 宽度
0.5/0.7
95/91
+5,20
20mm
±0.5
-15,-30
不少于设计值
见证试验
见证
抽查
抽查
抽查
抽查
抽查
2．5
泥结砾石面层
1、 测量放线
2、 拌合
3、 厚度
4、 压实度
5、 宽度
6、 平整度
7、 纵断高程
8、 横坡度
合格
合格
复核
平行检查
抽检
抽检
抽检
抽检
抽检
抽检
2．6
砼圆管涵
1、 砼管节

2、 原材料
3、 测量放线
4、 基坑开挖
5、 垫层铺筑
合格

合格
合格
合格
合格
外购厂家资质，质量证明文件
见证取样
复测
平行检查
平行检查
2.7
盖板涵
1、 测量放线
2、 原材料、构件

3、 盖板预制
4、 基坑开挖
5、 砌筑工程
6、 沉降缝
合格
合格

合格
合格
合格
合格
复测
审核厂家资质证明文件、见证取样
旁站监理
验槽
平行检查
平行检查
7、监理工作方法和措施：
除严格执行本矿井项目监理规划中规定的监理工作方法和措施外，调整补充如下方法和措施：
7．1设置质量控制要点，并制定相应的监理工作方法，详见第三章表中监理方法一栏。
7．2补充措施
7．2．1严格原材料报验制度，以准确控制原材料质量。
7．2．2为了做好质量控制工作，对重要工序和关键工程进行旁站监理，并做好相应记录。如：路基碾压、路面上、下基层的碾压、水泥砼面层浇筑、泥结碎石面层施工。
7．2．3对各种重要试验采取见证制，严格审核试验报告，如重要的验证试验、标准试验、工艺试验、抽样试验、验收试验、验收等。
7．2．4坚持驻工地监理，服务于工程现场。
7．2．5严格按照国家法律法规和行业安全规定，做好安全控制工作，认真审核施工单位的技术措施。
7．2．6做好监理技术资料的同时，督促施工单位整理技术资料，并及时审核。
8 、建设工程文档管理
8.1 施工阶段监理工作的基本表格
8.1.1 A类表（施工单位用表）：由施工单位填写，向监理部提出申请或回复。
A1表 工程开工/复工报审表
A2表 施工组织设计（方案）报审表
A3表 分包单位资格报审表
A4表 报验申请表
A5表 工程款支付申请表
A6表 监理工程师通知回复单
A7表 工程临时延期申请表
A8表 费用索赔表
A9表 工程材料/构配件/设备报审表
A10表工程竣工报验单
8.1.2 B类表（监理单位用表）：由监理单位填写，向施工单位发出指令或对施工单位申请的批复
B1表 监理工程师通知单
B2表 工程暂停令
B3表 工程款支付证书
B4表 工程临时延期审批表
B5表 工程最终延期审批表
B6表 费用索赔审批表
C类表（参与工程各方通用表）
C1 建立工作联系单
C2 工程变更单
8.2 文档管理程序
工程建设监理的主要办法是控制，而控制的基础是信息，所以在监理过程中要做好信息收集、整理和保存。要求承建单位及时整理相关技术资料，办理签认手续。通过信息交流，以便决策者及时准确地获得信息、分析后采取相应措施。
建立监理内部会议制度，做好内部信息沟通工作。每周由总监理工程师主持召开监理人员汇报会，总结本周工作，安排下周工作计划，做到监理机构内部信息传递及时、通畅；
坚持定期召开工地例会，由总监主持，监理人员、参建单位参加，检查分析工程质量、进度、投资计划完成情况，解决协调的有关事项，及时从参建单位处获取工程建设过程中有关信息，便于快速、准确地对信息进行收集、处理，并进行反馈。
建立健全表报制度，加强资料管理。
每月底编制监理月报，于次月5日前报送建设单位及有关部门；
每日填写监理日记，记录监理工作情况及施工现场主要情况，做到信息的真实、准确；
监理人员应及时填报相关的监理报表作为信息资料予以归纳整理；建立工程进度、投资、质量台帐。使各项工程信息真实、完整；
所有建立资料要及时收集齐全，并按有关规定整理归档；
督促施工单位及时对资料、分项、分部、单位工程等工程资料的报验、整理，使工程资料于工程实体同步。
