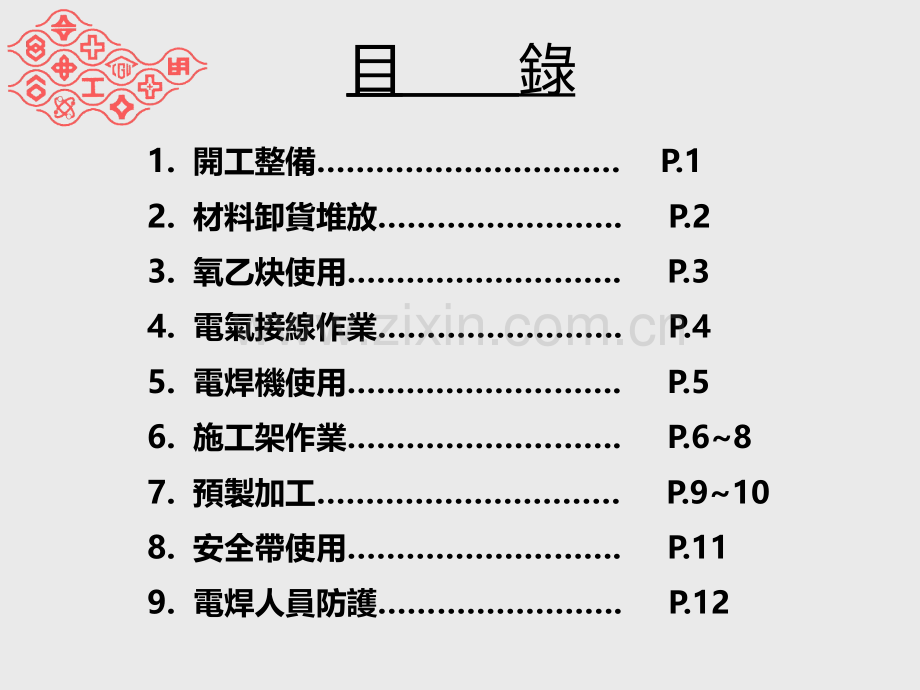

配管施工安全防護作業規範台灣化學纖維股份有限公司工務部編製 2006.09編號:FCES-S11004目 錄1.開工整備.P.12.材料卸貨堆放.P.23.氧乙炔使用.P.34.電氣接線作業.P.45.電焊機使用.P.56.施工架作業.P.687.預製加工.P.9108.安全帶使用.P.119.電焊人員防護.P.12P.1配管施工安全防護作業規範:B.設立施工告示-1.廠外獨立工區(預製場)須圍設甲 種安全圍籬並設門禁管制。2.張貼必要性安全標示於工地圍 籬、大門外，並設門禁管制。（詳如規範FCES-S10010）A.工安告知-1.開工會議、工安要求聯繫。2.工安文件備整、施工人員安 全告知簽認、加入協議組織。（詳如規範FCES-S10010）開工整備1.項次 圖 示 範 例防護用具使用 及 注意事項項目項次項目防護用具使用 及 注意事項 圖 示 範 例2.材料材料卸貨卸貨堆放堆放A.卸貨卸貨/吊運安裝作業警戒吊運安裝作業警戒-1.以鮮明三角錐於作業區域圍籬警以鮮明三角錐於作業區域圍籬警 示。示。2.吊車吊車/吊卡車作業時須指派專人吊卡車作業時須指派專人 指揮、警戒。指揮、警戒。（詳如規範（詳如規範FCES-S1005060）B.管材堆放管材堆放-1.直管以管架排放。大口徑管以直管以管架排放。大口徑管以U 型管座存放。型管座存放。2.置放於地面材料加枕木或棧板墊置放於地面材料加枕木或棧板墊 高，捆紮或以擋塊固定。堆疊高高，捆紮或以擋塊固定。堆疊高 度不可超過度不可超過1.8M。3.不論以管架或棧板，存放區地面不論以管架或棧板，存放區地面 需平整無凹洞。需平整無凹洞。P.2配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例3.氧乙氧乙炔使炔使用用 A.氣體鋼瓶存放氣體鋼瓶存放-1.存放區需為有蓋之鋼性構物存放區需為有蓋之鋼性構物，有，有 圍籬並上鎖管理。圍籬並上鎖管理。2.空瓶及實瓶需分開、直立放置。空瓶及實瓶需分開、直立放置。3.存放區需有存放品名、物質安全存放區需有存放品名、物質安全 資料資料(MSDS)、危害標示。、危害標示。4.需檢查鋼瓶瓶口位置塑膠環有效需檢查鋼瓶瓶口位置塑膠環有效 期限，及鋼瓶上檢驗標籤。期限，及鋼瓶上檢驗標籤。5.鋼瓶閥門位置均需鎖上護蓋。鋼瓶閥門位置均需鎖上護蓋。B.氧乙炔使用氧乙炔使用-1.以輪車加鍊條固定鋼瓶，移至現以輪車加鍊條固定鋼瓶，移至現 場定位時需直立固定。場定位時需直立固定。2.氣瓶閥門加裝壓力錶、安全逆止氣瓶閥門加裝壓力錶、安全逆止 閥，檢查皮管無老化、龜裂。閥，檢查皮管無老化、龜裂。3.每組氧乙炔均需配置滅火器。每組氧乙炔均需配置滅火器。（其他詳如規範（其他詳如規範FCES-S10070）P.3配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例4.電氣電氣接線接線作業作業 A.現場配電盤現場配電盤-1.電氣開關需有漏電斷路器，接線電氣開關需有漏電斷路器，接線 由盤體下方穿入，盤體需接地並由盤體下方穿入，盤體需接地並 上鎖管制。上鎖管制。2.電氣接線需由電氣專業人員執行電氣接線需由電氣專業人員執行 。（其他詳如規範（其他詳如規範FCES-S10070）B.電纜線架高電纜線架高-1.電纜線利用地形地物或輔助架架電纜線利用地形地物或輔助架架 高，不可垂放地面，避免浸濕、高，不可垂放地面，避免浸濕、感電。感電。2.通道處架高超過通道處架高超過 2M。過路段可。過路段可 採埋設方式，但需保護防止遭碾採埋設方式，但需保護防止遭碾 壓破壞。壓破壞。（其他詳如規範（其他詳如規範FCES-S10070）P.4配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例5.電焊電焊機使機使用用 A.電焊機支架電焊機支架-1.電焊機需墊高，離開地面。電焊機需墊高，離開地面。2.電焊機上方需有護蓋。電焊機上方需有護蓋。（其他詳如規範（其他詳如規範FCES-S10070）B.電焊機檢查電焊機檢查-1.電焊機開關需設漏電斷路器。電焊機開關需設漏電斷路器。2.電焊機需設自動防電擊裝置，箱電焊機需設自動防電擊裝置，箱 體需接地，當季檢查合格標籤張體需接地，當季檢查合格標籤張 貼於前方明顯位置。貼於前方明顯位置。3.電焊機一電焊機一/二次側接點需用端子連二次側接點需用端子連 接，並使用套筒或熱縮套防護。接，並使用套筒或熱縮套防護。4.設電壓錶隨時監視使用狀況。設電壓錶隨時監視使用狀況。（其他詳如規範（其他詳如規範FCES-S10070）P.5配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例6.施工施工架作架作業業 A.施工架施工架-1.超過超過1.5M以上施工位置，需搭設以上施工位置，需搭設 施工平台供作業。施工平台供作業。2.施工架可用鋼管架或門型架搭設施工架可用鋼管架或門型架搭設 ，高於，高於 5M 以上之施工架需有經以上之施工架需有經 結構技師簽證之結構計算書。結構技師簽證之結構計算書。3.施工架搭拆時需有搭架作業主管施工架搭拆時需有搭架作業主管在場指揮監督。使用中之施工架在場指揮監督。使用中之施工架每週複檢乙次。遇颱風、地震每週複檢乙次。遇颱風、地震等，災後需重新檢查。等，災後需重新檢查。搭設標準依施工架作業安全規範。搭設標準依施工架作業安全規範。（其他詳如規範（其他詳如規範FCES-S10020）P.6配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例6.施工施工架作架作業業 B.倒吊架倒吊架-1.管架上配管採用全面倒吊架，取管架上配管採用全面倒吊架，取代局部搭架及安全網。代局部搭架及安全網。2.適當位置設上下樓梯，每座樓梯適當位置設上下樓梯，每座樓梯間距不可超過間距不可超過50M。4.搭拆時需有搭架作業主管在場指搭拆時需有搭架作業主管在場指 揮監督。揮監督。5.防護欄杆不可作為物料吊運支力防護欄杆不可作為物料吊運支力點。點。6.倒吊架須經監工複檢合格，始可倒吊架須經監工複檢合格，始可 使用。使用。P.7配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例6.施工施工架作架作業業 B.倒吊架倒吊架-7.需有經技師簽證之結構計算書。需有經技師簽證之結構計算書。B.倒吊架倒吊架-8.施工架或倒吊架物料吊運開孔位施工架或倒吊架物料吊運開孔位置需設防護欄杆、腳趾板。置需設防護欄杆、腳趾板。9.防護欄杆不可作為物料吊運支力防護欄杆不可作為物料吊運支力點。點。P.8配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例7.預製預製加工加工 A.配管加工機械配管加工機械-1.鑽孔機、帶鋸機鑽孔機、帶鋸機等電源開關需等電源開關需 有漏電斷路器，傳動皮帶、飛輪有漏電斷路器，傳動皮帶、飛輪 轉盤轉盤等需有護蓋。等需有護蓋。2.鑽孔機、帶鋸機需張貼禁用棉紗鑽孔機、帶鋸機需張貼禁用棉紗 手套告示，防止捲入。手套告示，防止捲入。2.取鐵屑需用夾持工具。取鐵屑需用夾持工具。3.需設防止火星飛濺擋板。需設防止火星飛濺擋板。4.人員操作時需使用護目鏡。人員操作時需使用護目鏡。B.火星防止捕集火星防止捕集-1.明火作業位置需設火星捕集器、明火作業位置需設火星捕集器、滅火器。滅火器。2.設備表面覆蓋氧化纖維耐燃布加設備表面覆蓋氧化纖維耐燃布加以保護。以保護。3.人員作業時需使用護目鏡。人員作業時需使用護目鏡。（其他詳如規範（其他詳如規範FCES-S10070）P.9配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例7.預製預製加工加工 C.電焊作業電焊作業-1.電焊機須有電焊機須有安全證明標籤方可使安全證明標籤方可使 用，須用，須有自動防電擊裝置且作動有自動防電擊裝置且作動 正常，電源開關需有漏電斷路器。正常，電源開關需有漏電斷路器。2.電焊人員應具有操作合格證照，電焊人員應具有操作合格證照，並配戴識別臂章。並配戴識別臂章。3.電焊作業接地端把手絕緣被覆良電焊作業接地端把手絕緣被覆良 好，且確實夾接於工件上。好，且確實夾接於工件上。4.人員操作時需使用護目鏡。人員操作時需使用護目鏡。D.明火作業明火作業-1.明火作業之作業區無法以火星捕明火作業之作業區無法以火星捕 集器捕集火花時，其四周設備或集器捕集火花時，其四周設備或 地面應舖設氧化纖維毯以收集焊地面應舖設氧化纖維毯以收集焊 渣、切割產生之火花，以避免引渣、切割產生之火花，以避免引 燃製程可燃性或乙炔鋼瓶氣體燃製程可燃性或乙炔鋼瓶氣體。2.人員作業時需使用護目鏡。人員作業時需使用護目鏡。（其他詳如規範（其他詳如規範FCES-S10070）P.10配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例8.安全安全帶使帶使用用A.一字型安全帶一字型安全帶-(雙掛勾雙掛勾)1.距地面高距地面高2m以上高架配管作業，以上高架配管作業，人員應使用一字型安全帶。人員應使用一字型安全帶。2.不可有切痕、燒損或變形、脫序不可有切痕、燒損或變形、脫序3.貓眼不可貓眼不可脫落、變形。脫落、變形。4.無化學、塗料附著、變色或硬化。無化學、塗料附著、變色或硬化。5.掛鉤無銹蝕、卡死，彈簧作動正掛鉤無銹蝕、卡死，彈簧作動正 常。常。B.背負式安全帶背負式安全帶-1.扣件配帶需整齊扣件配帶需整齊/牢固，鬆緊度牢固，鬆緊度合乎規定，具備緩衝裝置。合乎規定，具備緩衝裝置。2.高處無施工平台、欄杆防護位置，高處無施工平台、欄杆防護位置，強制使用背負式安全帶。強制使用背負式安全帶。3.於無堅固結構物可供鉤掛位置，於無堅固結構物可供鉤掛位置，需使用捲揚式安全帶，並有人員需使用捲揚式安全帶，並有人員在旁監視。在旁監視。（其他詳如規範（其他詳如規範FCES-S10070）P.11配管施工安全防護作業規範:項次項目防護用具使用 及 注意事項 圖 示 範 例9.電焊電焊人員人員防護防護 A.安全帽安全帽-1.防護面罩需與安全帽為一體式。防護面罩需與安全帽為一體式。2.安全帽顎帶需扣緊，避免安全帽安全帽顎帶需扣緊，避免安全帽脫落。脫落。（其他詳如規範（其他詳如規範FCES-S10080）B.衣著保護衣著保護-1.穿著長袖衣褲，使用皮手套，汗穿著長袖衣褲，使用皮手套，汗濕時應更換，避免感電。濕時應更換，避免感電。2.以完全覆蓋身體無暴露為原則。以完全覆蓋身體無暴露為原則。（其他詳如規範（其他詳如規範FCES-S10080）P.12配管施工安全防護作業規範:報告完畢謝謝！編輯委員編輯委員:台化工務部台化工務部翁新烈翁新烈(400-6562)(400-6562)陳欽三陳欽三(400-6504)(400-6504)林秋福林秋福(434-463)(434-463)王金福王金福(435-3208)(435-3208)白恆彰白恆彰(400-6541)(400-6541)法規依據法規依據:營造安全衛營造安全衛生設施標準生設施標準提供單位提供單位:SM3 SM3 專案組專案組
