室内设计制图(AutoCAD-2014)第3章-绘制室内设计平面布置图.ppt

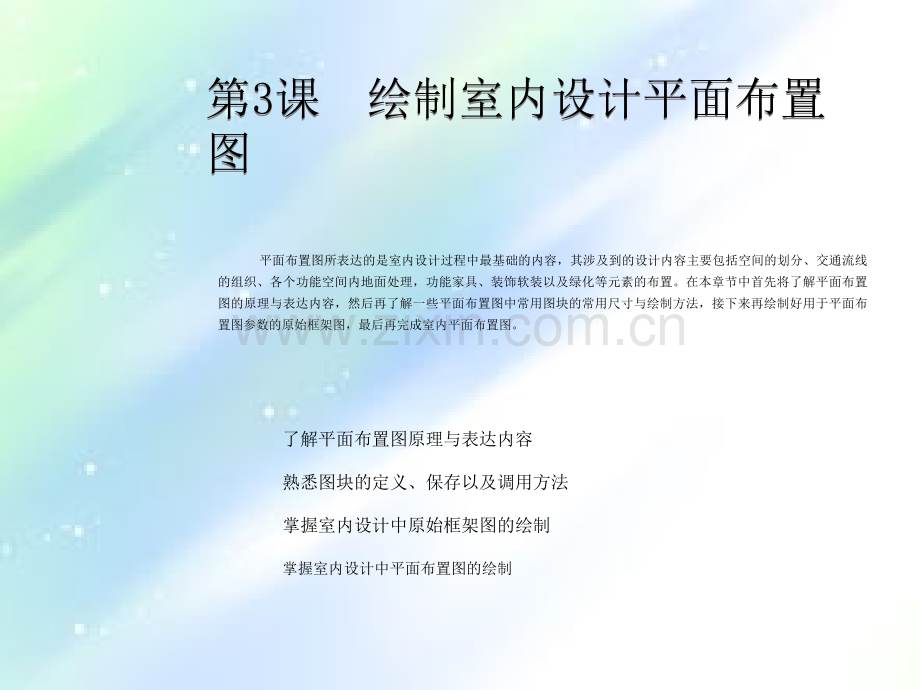

室内设计制图（AutoCAD 2014版）第第3 3课课 绘制室内设计平面布置绘制室内设计平面布置图图平面布置图所表达的是室内设计过程中最基础的内容，其涉及到的设计内容主要包括空间的划分、交通流线的组织、各个功能空间内地面处理，功能家具、装饰软装以及绿化等元素的布置。在本章节中首先将了解平面布置图的原理与表达内容，然后再了解一些平面布置图中常用图块的常用尺寸与绘制方法，接下来再绘制好用于平面布置图参数的原始框架图，最后再完成室内平面布置图。熟悉图块的定义、保存以及调用方法了解平面布置图原理与表达内容掌握室内设计中平面布置图的绘制掌握室内设计中原始框架图的绘制 平面布置图的原理是假想一个水平剖切平面沿门窗洞的位置将房屋剖开剖切面，如下图左所示，剖切完成后从投影方向上从上向下所观察到图样即为平面图，如下图右所示。由于在平面图中即要能体现出空间整体的墙体轮廓，门窗位置、又要观察内部家具等元素的布置，考虑到窗台高度以及空间内如餐桌、书桌的高度，为了得到理想的投影面效果剖切高度通常为1200mm至1500mm。3.1 了解平面布置图原理与表达内容 平面布置图表达内容主要有：1、建筑主体结构（一般为墙体与梁）轮廓线。2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明3.1 了解平面布置图原理与表达内容在本章中经过以上步骤完成的平面布置图如下图所示，此外配套的还将完成可以看到平面布置图中除了建筑墙体、门窗轮廓剖切线外主要由各种家具图块构成，因此接下来我们首先将学习绘制一些常用的平面布置图块，以掌握AutoCAD基本绘图、编辑命令的使用、块的定义方法。3.1 了解平面布置图原理与表达内容3.2.1 图块的定义与保存 平面布置图块主要指的是在平面布置图中常见而又通用的门窗、家具、装饰，有了这些图块可以使平面布置图绘制变得轻松。接下来我们首先了解AutoCAD中图块的定义保存以及插入方法。（1）启动AutoCAD2014，然后打开配套光盘内“常用图块”中的洗衣机1.dwg文件，如下图左所示，其为一个绘制好的洗衣机图形。（2）任意选择当前洗衣机组成图形，可以看到此时图形并未定义为图块，不能被整体选择，如下图右所示。接下来开始将其定义为图块。3.2 绘制平面布置图常用图块（3）输入“写块”快捷命令“W”命令打开“写块”对话框，然后选择“转换为块”参数，再点击选择对象按钮，如下图左所示。（4）在绘图区内通过框选方式选择到整个洗衣机图形，选择完成后按下空格键弹出“写块”对话框，然后再点击“基点”参数下方的拾取点按钮，如下图右所示。3.2.1 图块的定义与保存3.2 绘制平面布置图常用图块 （5）在绘图区中指定洗衣机右下角角点为基点，如下图左所示。选择完成后将自动弹出“写块”对话框，接下来为了保存好该图块，再点击“文件名和路径”参数下方的“浏览”按钮。（6）选择合适的保存路径，然后将文件命名为“洗衣机”，最后再点击“保存”按钮，如下图右所示。3.2.1 图块的定义与保存3.2 绘制平面布置图常用图块（7）在自动返回的“写块”对话框中点击“确定”按钮 完成图块定义与保存。（8）此时再次选择洗衣机图形可以发现其为整体图块图形，同时将在定义的基点处显示蓝色控制点，如下图所示。接下来再学习图块的插入方法。3.2.1 图块的定义与保存3.2 绘制平面布置图常用图块（1）启动AutoCAD2014，然后输入“插入图块”快捷命令“I”。（2）在弹出的“插入”对话框中点击“浏览”按钮，如下图所示。3.2.2 图块的插入3.2 绘制平面布置图常用图块（3）在弹出的“选择图形文件”对话框中选择到上一小节中保存好的“洗衣机”图块，通过右侧预览窗口确定图形，再点击“打开”按钮，如下图左所示。（4）在弹出的“插入”对话框中点击“确定”按钮 确认插入，然后在绘图区内以之前定义的插入基点为参考点，通过光标移动放置好图块位置，参考如下图右所示。3.2.2 图块的插入3.2 绘制平面布置图常用图块（5）位置确定完成后按下鼠标左键确认插入，完成效果如下图所示。3.2.2 图块的插入3.2 绘制平面布置图常用图块 在平面图中窗户的绘制十分简单，通常绘制四条平行线即可，以如下图左所示常见的推拉窗为例，其绘制步骤如下：（1）启动AutoCAD2014，然后打开配套光盘内“常用图块”中的推拉窗1.dwg文件，如下图右所示其为两段墙体组成的窗洞，接下来即利用其绘制推拉窗。3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块（2）输入“L”启动“直线”绘制命令，然后捕捉左侧墙体右上角顶点为线段起点，再捕捉右侧墙体左上角顶点为线段终点，绘制一条直线，如下图所示，相关命令提示如下：命令:L /输入L并回车（L是Line（直线）命令的简写形式）LINE 指定第一个点:/捕捉左侧墙体右上角顶点为线段起点指定下一点或 放弃(U):/捕捉右侧墙体左上角顶点为线段起点指定下一点或 放弃(U):*取消*/按ESC键完成本段直线的绘制3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块（3）输入“DIV”启动“定数等分”命令，然后选择左侧墙线将其等分为3段，如下图左与图右所示，相关命令提示如下：命令:DIV /输入DIV并回车（DIV是DIVIDE（定数等分）命令的简写形式）DIVIDE 选择要定数等分的对象:/选择左侧墙线的右边端线 输入线段数目或 块(B):3 /输入等分段数为3，然后按回车键确认完成等分3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块（4）输入“O”启动“偏移”命令，然后输入“T”设定为“通过”方式，最后再选择上方绘制的线段通过端点与节点捕捉偏移复制好所有窗线，如以下诸图所示，相关命令提示如下：命令:O /输入O并回车（O是OFFSET（偏移）命令的简写形式）OFFSET 当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):t /输入T并回车选择偏移方式为“通过”选择要偏移的对象，或 退出(E)/放弃(U):/选择绘制好的线段 指定通过点或 退出(E)/多个(M)/放弃(U):_nod 于 /按住“”鼠标右键单击，选择临时捕捉为“节点”，然后捕捉到第一个等分点，复制出第二条线段。选择要偏移的对象，或 退出(E)/放弃(U):/选择上一步中偏移复制好线段指定通过点或 退出(E)/多个(M)/放弃(U):_nod 于 /鼠标右键单击，选择临时捕捉为“节点”，然后捕捉到第二个等分点，复制出第三条线段。选择要偏移的对象，或 退出(E)/放弃(U):/选择上一步中偏移复制好线段指定通过点或 退出(E)/多个(M)/放弃(U):/捕捉下方端点偏移复制出第四条线段3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块（5）经过以上步骤推拉窗图块绘制完成，完成效果如下图所示，接下再通过之前介绍的方法将其创建为图块并保存。3.2.3 绘制窗户图块3.2 绘制平面布置图常用图块平开门是室内设计中最常用的门类型之一，如下图左所示。接下来学习其常见的绘制步骤。（1）启动AutoCAD2014，然后打开配套光盘中的平开门1.Dwg文件，如下图左所示其为两段墙体组成的门洞，接下来即利用其绘平开门，首先将绘制门套。3.2.3 绘制门图块3.2 绘制平面布置图常用图块（2）为了方便点的捕捉，输入“SE”打开草图设置中的“对象捕捉”选项卡，然后参考如下图所示设置“端点”、“中点”、“圆心”、“交点”以及“垂足”为捕捉点。3.2.3 绘制门图块3.2 绘制平面布置图常用图块（3）输入“REC”启动“矩形”绘制命令，然后捕捉左侧墙体右下角顶点为第一个角点，再通过相对坐标输入绘制出40*240的矩形做为门套，如下图左与图右所示，相关命令提示如下：命令:REC /输入REC并回车（REC是RECTANG（矩形）命令的简写形式）RECTANG指定第一个角点或 倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W):/捕捉侧墙体右下角顶点为第一个角点指定另一个角点或 面积(A)/尺寸(D)/旋转(R):40,240 /输入相对坐标确定矩形大小为40*240（40为门套宽度，而由于墙厚200，为了制作内外各20厚度的门套线，故设置其深度为240）3.2.3 绘制门图块3.2 绘制平面布置图常用图块（4）输入“M”启动“移动”命令，然后选择绘制好的门套线，接下来再捕捉左侧线段中点为基点，最后再捕捉左侧墙体端线中点为第二个点对齐好门套与门洞位置，如以下诸图所示，相关命令提示如下：命令:M /输入M并回车（M是MOVE（移动）命令的简写形式）MOVE选择对象:找到 1 个 /选择绘制好的门套并回车确认 选择对象:指定基点或 位移(D):/选择门套左侧线段中点为移动基点指定第二个点或:/选择左侧墙体右端线段中点为第二点完成移动3.2.3 绘制门图块3.2 绘制平面布置图常用图块（5）输入“CO”启动“复制”命令，然后选择绘制好的门套，接下来将其向右水平移动，最后再输入940的移动距离复制出右侧门套，如以下诸图所示，相关命令提示如下：命令:CO /输入CO并回车（CO是COPY（移动）命令的简写形式）COPY 选择对象:指定对角点:找到 1 个 /选择之前绘制好的门套并按回车确认选择对象:当前设置:复制模式=多个指定基点或 位移(D)/模式(O):/选择门套任意角点，然后向右水平移动指定第二个点或 阵列(A):940 /输入940做为水平移动距离，然后回车确认完成移动与复制指定第二个点或 阵列(A)/退出(E)/放弃(U):*取消*3.2.3 绘制门图块3.2 绘制平面布置图常用图块（6）接下来利用门套复制出门页初步造型，首先输入“CO”启动“复制”命令，然后选择左侧门套，然后以其右下角角点与复制基点，最后将门套复制至其左上角点，如以下诸图所示，相关命令提示如下：命令:CO /输入CO并回车（CO是COPY（移动）命令的简写形式）COPY 选择对象:指定对角点:找到 1 个 /选择右侧门套并按回车确认选择对象:当前设置:复制模式=多个指定基点或 位移(D)/模式(O):/选择右侧门套右下角点为移动基点指定第二个点或 阵列(A):/选择右侧门套左上角点并回车完成移动与复制指定第二个点或 阵列(A)/退出(E)/放弃(U):*取消*3.2.3 绘制门图块3.2 绘制平面布置图常用图块（6）接下来调整出门页造型，首先输入“S”启动“拉伸”命令，然后选择当前门套上部线段向上拉伸660制作好门页，如图3-56图3-60所示，相关命令提示如下：命令:S /输入S并回车（S是STRETCH（拉伸）命令的简写形式）STRETCH以交叉窗口或交叉多边形选择要拉伸的对象.选择对象:指定对角点:找到 3 个 /通过交叉选择方式选择至门页上部线段选择对象:指定基点或 位移(D):/指定门页右上角点为拉伸基点指定第二个点或:660 /垂直向上移动鼠标确定拉伸方向，然后输入660做为拉伸长度并回车完成拉伸3.2.3 绘制门图块3.2 绘制平面布置图常用图块（7）接下来绘制门页开启线，首先输入“C”启动“圆”绘制命令，然后选择门页与右侧门套交点为圆心绘制一个半径为900的的圆形，如以下诸图所示，相关命令提示如下：命令:C /输入C并回车（S是CIRCLE（圆）绘制命令的简写形式）CIRCLE指定圆的圆心或 三点(3P)/两点(2P)/切点、切点、半径(T):/捕捉门页与右侧门套交点为圆心指定圆的半径或 直径(D):/向左捕捉左侧门套绘制一个半径为900的圆形，然后回车确认完成绘制。3.2.3 绘制门图块3.2 绘制平面布置图常用图块（7）最后修改门页开启线，首先输入“TR”启动“修剪”命令，然后修剪出门开启线，如下诸图所示，相关命令提示如下：命令:TR /输入TR并回车（T是TRIM（修剪）命令的简写形式）TRIM当前设置:投影=UCS，边=无选择剪切边.选择对象或:/再次按下回车切换到直接修剪模式选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 /鼠标左键单击圆与左侧门套交点下部弧线进行修剪 栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U):选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 /鼠标左键其它未修剪完成弧线，最终仅保留做为门开户线的弧线。3.2.3 绘制门图块3.3 绘制平面布置图常用图块在本节内容中将完成的原始框架图如下图所示，可以看到该图纸主要表明了设计空间原有墙体、门窗、房梁以及楼梯的相关信息（主要是长宽数值、位置以及高度），通过这样一张图纸可以准确的了解设计空间当前的面貌，为后续平面布置图的绘制提供良好的图形与数值参考。3.3 绘制原始框架图3.3.1 设置绘图环境（1）启动AutoCAD2014，在正式绘制图形前打开图层管理器参考如下图左所示设置好图层。3.3 绘制原始框架图3.3.1 设置绘图环境（2）为规范图纸绘制范围，启动图形界限命令限定本例图纸范围为29700*21000，如图3-343图3-345所示，相关命令提示如下：命令:LIM /输入LIM并回车（LIM是LIMITS（图形界限）命令的简写形式）LIMITS重新设置模型空间界限:指定左下角点或 开(ON)/关(OFF):0,0 /指定图形界限左下角点为坐标原点指定右上角点:29700,21000 /指定图形界限右上角点，确定大小为29700*21000（该范围数值的确定需要考虑将绘制的图纸大小，不能比图纸尺寸大太多，更不能放置不下图纸，例如在本例中将测量到的空间大小为13730*8380，再考虑到图框大小选择29700*21000恰好可以满足需求）3.3 绘制原始框架图3.3.1 设置绘图环境（3）为显示图形界限输入输入“OS”打开草图设置对话框，然后在“捕捉和栅格”选项卡中取消“显示超出界限的栅格”参数，如下图所示。取消该参数后在绘图区只会在图形设置界限设置内显示栅格。3.3 绘制原始框架图3.3.1 设置绘图环境（1）为了准确的绘制墙线并便于后续门洞与窗洞的定位，首先应当绘制位置参考轴线，对应的首先切换图层至轴线图层。（2）启动直线绘制命令，绘制一条长度为21000的竖直轴线，如图3-356图3-358所示，相关命令提示如下：命令:L /输入L并回车（REC是RECTANG（矩形）命令的简写形式）LINE指定第一个点:500,0 /通过绝对坐标确定轴线第一点指定下一点或 放弃(U):21000 /向上确定好轴线绘制方向，然后输入数值确定轴线长度3.3 绘制原始框架图3.3.2 绘制参考轴线 （3）为了显示理想的轴线线型，选择绘制好的轴线然后按下“Ctrl+1”打开特性面板设置线型比例为50，如下图所示。3.3 绘制原始框架图3.3.2 绘制参考轴线（4）启动直线绘制命令，绘制一条长度为297000的水平轴线，如图3-360所示，相关命令提示如下：命令:L /输入L并回车（REC是RECTANG（矩形）命令的简写形式）LINE指定第一个点:0,20500 /通过绝对坐标确定轴线第一点指定下一点或 放弃(U):29700 /向右确定好轴线绘制方向，然后输入数值确定轴线长度。3.3 绘制原始框架图3.3.2 绘制参考轴线（5）启动偏移命令生成所有竖直轴线，参考如下图所示，相关命令提示如下：命令:O /输入O并回车（O是OFFSET（偏移）命令的简写形式）OFFSET当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):4190 /设定第一条轴线偏移距离 选择要偏移的对象，或 退出(E)/放弃(U):/选择竖直轴线指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/向右确定方向并单击完成该次偏移，接下来再重复相同命令，逐步以上一次偏移的轴线为参考分别以2420、5095、1885的距离生成另外三条竖直轴线。3.3 绘制原始框架图3.3.2 绘制参考轴线（5）启动偏移命令生成所有水平轴线，完成效果参考如图3-367所示，相关命令提示如下：命令:OFFSET /按回车键直接启动偏移命令 当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):2715 /设定第一条轴线偏移距离 选择要偏移的对象，或 退出(E)/放弃(U):/选择水平轴线指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/向右确定方向并单击完成该次偏移，接下来再重复相同命令，逐步以上一次偏移的轴线为参考分别以3265、800、1320的距离生成另外三条水平轴线3.3 绘制原始框架图3.3.2 绘制参考轴线（6）轴线生成完成之后为了方便后续在右侧以及下端标注时对齐位置，再以500的距离各偏移生成一条轴线，完成效果参考如下图左所示。（7）所有轴线生成完成之后再启动剪切命令修剪掉右侧及底部多余线条，完成效果至如下图右所示。接下来开始绘制墙线3.3 绘制原始框架图3.3.2 绘制参考轴线（1）墙线将使用多线命令进行绘制，接下来首先设置两端封闭的多线格式，执行“格式/多线样式”菜单命令打开“多线样式”面板，参考如下图左所示。（2）在打开的“多线样式”对话框中点击修改按钮，如下图右所示。3.3 绘制原始框架图3.3.2 绘制墙线与梁（3）在“修改多线样式”对话框的“封口”参数下勾选直线起点与终点并点击确定按钮 完成设置，如下图所示。3.3 绘制原始框架图3.3.2 绘制墙线与梁（4）在正式绘制墙体前输入ML命令，再逐步设置好多线对正方式以及比例以绘制出280厚度的墙体，如图3-373图3-377所示。命令:ML /输入ML并回车（ML是MLINE（多线）命令的简写形式）MLINE当前设置:对正=上，比例=20.00，样式=STANDARD指定起点或 对正(J)/比例(S)/样式(ST):J /进入多线对正设置选项输入对正类型 上(T)/无(Z)/下(B):Z /设置对正为无，即中心对正方式当前设置:对正=无，比例=20.00，样式=STANDARD指定起点或 对正(J)/比例(S)/样式(ST):S /进入多线比例设置输入多线比例:280 /默认多线宽度为1，因此输入280并回车以产生280宽度的多线用于绘制墙体3.3 绘制原始框架图3.3.2 绘制墙线与梁（5）多线设置完成后再次输入ML，然后捕捉轴线交点绘制好外围墙线，如图下图左所示。（6）重复类似操作逐步绘制好内墙，如下图右所示。3.3 绘制原始框架图3.3.2 绘制墙线与梁（7）墙线绘制完成后接下来绘制房梁，首先如下图左所示新建好“梁”图层。（8）启用多线命令捕捉轴线交点绘制好房梁，参考如下图右所示新建好房梁。3.3 绘制原始框架图3.3.2 绘制墙线与梁（9）为了显示理想的房梁线型，选择绘制好的房梁按下“Ctrl+1”打开特性面板参考如下图左调整线型比例为20。（10）接下来将通过多线编辑处理好墙体与房梁交叉处细节，首先执行执行“格式/多线样式”菜单命令打开“多线编辑工具”对话框，参考如下图右所示。3.3 绘制原始框架图3.3.2 绘制墙线与梁（11）在“多线编辑工具”对话框中如下图左所示选择“T形”打开，然后选择多线处理好交叉细节，如下图右所示。3.3 绘制原始框架图3.3.2 绘制墙线与梁（12）在使用“多线编辑工具”处理好大部分多线交叉细节后，为了进一步处理细节接下来选择所有多线将其炸开。（13）启用修剪命令，如下图所示修剪掉交叉处多余线条。3.3 绘制原始框架图3.3.2 绘制墙线与梁（14）由于部分墙体的宽度为270，因此在修剪完成之后通过拉伸命令调整好其对应宽度，参考如下诸图所示，相关提示命令如下：命令:S /输入S并回车（S是STRETCH（拉伸）命令的简写形式）STRETCH以交叉窗口或交叉多边形选择要拉伸的对象.选择对象:指定对角点:找到 3 个 /选择要调整的墙线以及其两侧连接的墙线选择对象:指定基点或 位移(D):/指定调整的墙线左侧端点为基点指定第二个点或:5 /向下确定下拉伸方向，然后输入数值向下调整5，接下来再重复类似操作选择下端墙线向上调整53.3 绘制原始框架图3.3.2 绘制墙线与梁（15）通过类似方式再调整如下图左所示意的墙体宽度至270，接下来再调整房梁细节。（16）选择房梁图形，然后通过夹点的移动调整其与墙线连接细节，如下图右所示。调整完成后接下来将绘制门洞与窗洞。3.3 绘制原始框架图3.3.2 绘制墙线与梁（1）接下来主要以绘制右侧阳台处门洞为例为大家介绍绘制方法，首先启用偏移命令利用轴线确定门洞位置，参考如以下诸图所示，相关命令提示如下：命令:O /输入O并回车（O是OFFSET（偏移）命令的简写形式）OFFSET当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):530 /确定上方门洞与其上侧墙体距离（即门垛宽度）选择要偏移的对象，或 退出(E)/放弃(U):/选择最上方的水平轴线指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/通过鼠标确定方向向下，然后单击确定选择要偏移的对象，或 退出(E)/放弃(U):/选择最下方的水平轴线 指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/通过鼠标确定方向向上，然后单击确定3.3 绘制原始框架图3.3.4 绘制门洞与窗洞（2）接下来再使用偏移命令利用轴线确定好门洞宽度，参考如下图左与图右所示，相关命令提示如下：命令:OFFSET /直接按下回车重启偏移命令 当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):2400 /输入上方门洞宽度选择要偏移的对象，或 退出(E)/放弃(U):/选择上一步用于确定上方门垛宽度的偏移生成的轴线指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/通过鼠标确定方向向下，然后单击确定，接下来再通选择下方门垛轴线过类似方法确定好下方门洞宽度3.3 绘制原始框架图3.3.4 绘制门洞与窗洞（3）通过轴线确定好门洞位置与宽度后，接下来将相关轴线调整至墙体图层，如下图左所示。（4）启用修剪命令处理好多余线条制作好该处门洞，参考如下图右所示。3.3 绘制原始框架图3.3.4 绘制门洞与窗洞（5）通过相同方法参考如下图左所示的尺寸数值制作好其它门洞与窗洞，接下来再绘制窗户。3.3 绘制原始框架图3.3.4 绘制门洞与窗洞（1）首先调整图层至对应的“窗”图层，然后执行直线命令绘制两侧窗线，参考如下图左与图右所示。3.3 绘制原始框架图3.3.5 绘制窗户（2）再启用偏移工具以90的距离复制出整个窗户图形，如下图左所示。（3）通过相同方法绘制好其它窗户图形，完成效果参考如图3如下图右所示。接下来将绘制楼梯图形。3.3 绘制原始框架图3.3.5 绘制窗户3.3 绘制原始框架图3.3.6 绘制楼梯（1）首先参考如下图所示新建好“楼梯”图层，注意其颜色为8号色。（2）首先启用偏移命令利用轴线确定好确定楼梯平台位置与宽度，如下图所示，相关命令提示如下：命令:O /输入O并回车（O是OFFSET（偏移）命令的简写形式）OFFSET当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):940 /确定楼梯平台宽度选择要偏移的对象，或 退出(E)/放弃(U):/选择第一条水平轴线指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/通过鼠标确定方向向下，然后单击完成3.3 绘制原始框架图3.3.6 绘制楼梯（3）接下来再确定踏步总长度，由于在本项目中楼梯踏步由一段直线踏步与一段弧形踏步构成，如下图左所示，因此接下来首先将使用偏移命令再确定直线性踏步长度，如下图中与图右所示，相关命令提示如下：命令:OFFSET /直接回车重启偏移命令 当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):T /设定偏移为通过模式选择要偏移的对象，或 退出(E)/放弃(U):/选择上一次偏移生成的楼梯平台线指定通过点或 退出(E)/多个(M)/放弃(U):/捕捉左侧墙线并单击端点确定好该段踏步长度3.3 绘制原始框架图3.3.6 绘制楼梯（4）接下来使用偏移命令再确定弧形踏步长度，参考如下图左所示，相关命令提示如下：命令:OFFSET /直接回车重启偏移命令当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 通过(T)/删除(E)/图层(L):1125 /设定弧形踏步长度选择要偏移的对象，或 退出(E)/放弃(U):/先把上一步偏移生成的踏步线段指定要偏移的那一侧上的点，或 退出(E)/多个(M)/放弃(U):/通过鼠标确定方向向下，然后单击完成偏移复制3.3 绘制原始框架图3.3.6 绘制楼梯（5）启用修剪命令处理好多余线段，然后将保留线段调整至楼梯图层，如下图左所示，接下来开始绘制踏步细节。（6）启用直线工具结合中点捕捉绘制楼梯中分线，如下图右所示。3.3 绘制原始框架图3.3.6 绘制楼梯（7）接下来主要将使用阵列命令绘制踏步，由于直线踏步与弧形踏步宽度并不一致，因此首先启用打断命令处理好直线，如下诸图所示。命令:BR /输入BR并回车（BR是BREAK（打断）命令的简写形式）BREAK选择对象:/选择楼梯中分线指定第二个打断点 或 第一点(F):F /选择指定打断第一点指定第一个打断点:/选择楼梯中分线为打断第一点指定第二个打断点:/选择楼梯中分线与下方线段交点为打断第二点3.3 绘制原始框架图3.3.6 绘制楼梯（8）启用阵列命令通过路径方式中的定数等分快速制作好直线踏步，如下诸图所示，相关命令提示如下：命令:AR /输入AR并回车（AR是ARRAY（阵列）命令的简写形式）ARRAY选择对象:找到 1 个选择对象:输入阵列类型 矩形(R)/路径(PA)/极轴(PO):PA /选择阵列方式为路径 类型=路径 关联=是选择路径曲线:/选择楼梯中分线为路径选择夹点以编辑阵列或 关联(AS)/方法(M)/基点(B)/切向(T)/项目(I)/行(R)/层(L)/对齐项目(A)/Z 方向(Z)/退出(X):M /进行阵列方法选项输入路径方法 定数等分(D)/定距等分(M):D /选择以定数等分进行阵列选择夹点以编辑阵列或 关联(AS)/方法(M)/基点(B)/切向(T)/项目(I)/行(R)/层(L)/对齐项目(A)/Z 方向(Z)/退出(X):I /选择以项目方式完成阵列输入沿路径的项目数或 表达式(E):9 /输入阵列数值并回车完成操作 3.3 绘制原始框架图3.3.6 绘制楼梯3.3 绘制原始框架图3.3.6 绘制楼梯（9）通过相同方式制作好弧形踏步细节，完成效果参考如下图所示。接下来将调整出弧形踏步造型效果。3.3 绘制原始框架图3.3.6 绘制楼梯3.3 绘制原始框架图3.3.6 绘制楼梯（10）选择阵列生成的弧形踏步线条将其炸开以方便后续的编辑，如下图左所示。（11）启用圆弧命令绘制弧形踏步轮廓线，完成效果参考如下图右所示。3.3 绘制原始框架图3.3.6 绘制楼梯（12）选择弧形踏步线条，逐步向上调整制作好弧形踏步线型，参考如下图左所示。（13）启用修剪命令处理掉多余线条制作完弧形踏步，完成效果参考如下图右所示。3.3 绘制原始框架图3.3.6 绘制楼梯3.3 绘制原始框架图3.3.6 绘制楼梯（14）接下来再通过类似操作处理好直线踏步，完成效果参考如下图所示。（15）楼梯图形绘制完成后，接下来启用多段线命令绘制好方向箭头，参考下图左与图右所示，相关命令提示如下：命令:PL /输入PL并回车（PL是PLINE（多段线）命令的简写形式）PLINE指定起点:/捕捉直线踏步中点为起点 当前线宽为 0.0000指定下一个点或 圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W):/向上参考休息平台中点指定下一点指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):/向右参考右侧楼梯中点指定下一点指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):/向下捕捉右侧楼梯踏步中点指定下一点指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):H /进入多段线宽度设置指定起点半宽:30 /设置起点半宽（即箭头尾部宽度）指定端点半宽:0 /设置端点半宽（即箭头头部宽度）指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):100 /输入箭头长度并回车完成操作3.3 绘制原始框架图3.3.6 绘制楼梯3.3 绘制原始框架图3.3.6 绘制楼梯（16）方向箭头绘制完成后，再启用单行文字标注方向为上，参考如下图所示，相关命令提示如下：命令:DT /输入DT并回车（DT是TEXT（单行文字）命令的简写形式）TEXT当前文字样式:“Standard”文字高度:2.5000 注释性:否 对正:左指定文字的起点 或 对正(J)/样式(S):/在方向线尾部确定文字起点指定高度:120 /设置文字高度指定文字的旋转角度:0 /设置文字角度，回车确认后即可输入文字“上”3.3 绘制原始框架图3.3.6 绘制楼梯（17）方向文字输入完成后，再调整文字位置等细节完成楼梯最终效果至如下图所示。至此原始框架图基本绘制完成，接下来将完成图例、标高、尺寸线的绘制。3.3 绘制原始框架图3.3.6 绘制楼梯（1）打开配套光盘中的“平面配置图例”素材文件，标注好厨房以及卫生间的主排污管、大便器位、排水口以及地漏，完成效果参考如下图左与图右所示。3.3 绘制原始框架图3.3.7 添加图例与标高（2）接下来插入标注符号然后启用多行文字标注好地面标高，完成之后将其放置至“标高”图层再复制至全图各处，完成效果下图左所示。（3）复制并旋转地面标高，然后修改好文字标注好房梁标高，完成效果如下图右所示，接下来标注尺寸线。3.3 绘制原始框架图3.3.7 添加图例与标高（1）由于图形已经绘制完成，而标注尺寸线会有可能超出图形界限，因此此时再次输入“LIM”启用图形界限命令，然后输入OFF关闭图形界限。（2）启用线性标注命令首先在左侧标注好墙体厚度，参考经过以上步骤图纸完成效果如以下诸图所示。3.3 绘制原始框架图3.3.8 添加尺寸线（2）启用连续线性命令继续标注其它墙厚与空间净宽，完成效果如下图左所示。（3）接下来再启用标注命令完成空间左侧总宽度的标注，完成效果参考如下图右所示。3.3 绘制原始框架图3.3.8 添加尺寸线（4）标注完成后为了避免标注数字与尺寸界线重叠，选择标注并将光标置于文字控制点，然后先把“随引线移动”调整好文字位置，参考如下图左与图右所示。3.3 绘制原始框架图3.3.8 添加尺寸线（5）通过相同方式完成其它标注，完成后的效果参考如下图所示，最后将添加图名、比例以及图框等细节。3.3 绘制原始框架图3.3.8 添加尺寸线（1）结合多行文字以及多段线绘制好图名以及比例，完成效果参考如下图左所示。（2）插入图框并调整好位置，完成效果参考如下图右所示。3.3 绘制原始框架图3.3.8 添加图名比例以及图框（3）插入结构图例并将其放置至图框左下角，完成本案例1层原始框架图至如下图所示。3.3 绘制原始框架图3.3.9 添加图名比例以及图框 在本章中首先详细讲解了平面布置图中所常用的门窗、平面图块的绘制与使用技巧，这样既可以帮助我们学习Autocad常见绘图、修改命令的使用，也能在绘制的同时熟悉相关家具的尺寸，加强对人体工程学的理解。接下来详细讲解了室内设计中原始框架图的绘制，该图纸后续室内设计系统图纸的最初参照因些在绘制时准确是最基本也是最重要的要求，哪怕是细微的墙体厚度区别也要如实在图纸中绘制，不能马虎了事，否则发生错误后续所有图纸都将面临修改。最后我们将通过课后作业的形式学习平面布置图纸的绘制，该图纸是后续室内设计系统图绘制的重要桥梁，无论是像平面铺装、插座布置、水电线路这样的平面系统图纸还是立面详细都将根据平面布置图进行设计与绘制，因此平面布置图绘制决定了整个设计的好坏，在绘制的过程中首先要充分考虑到空间尺度，保证合理性，然后再去追求图面美观等外在效果，切忌为了图面的好看而堆放图块。本章小结利用完成的原始框架图并结合所学知识，参考如下图右所示的最终效果绘制“1F平面布置图”图纸。3.4 课后作业3.5 本课笔记
