园林工程排水系统介绍.ppt

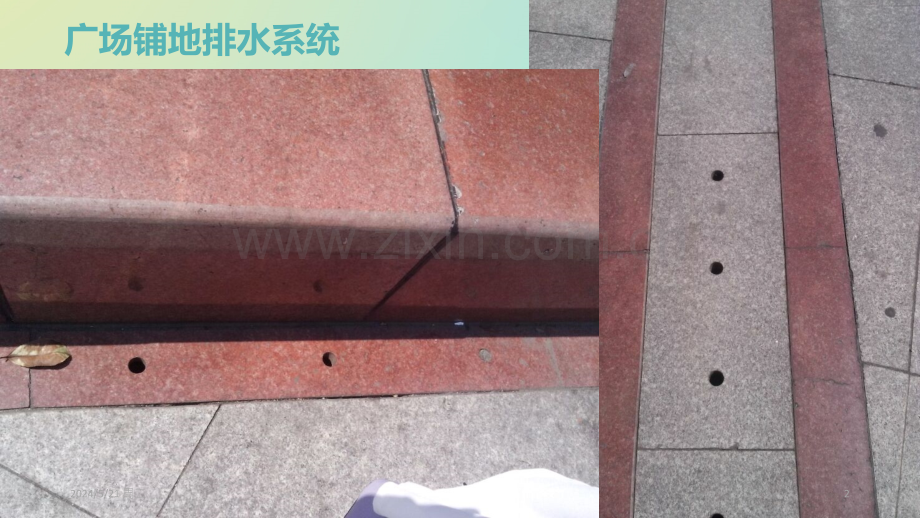

调查、分析排水系统与排水设施园林技术一班 张阿龙 学号 492024/5/21 周二1广场铺地排水系统2024/5/21 周二2广场铺地的雨水系统广场铺地由于地面较平坦,且场内不便于设置雨水口,雨水一般靠较长的地面径流流向周边的雨水口。广场周边无隔离花池的人行通道,雨水直接排至四周市政道路,通过市政雨水口收集排放。在长距离的隔离花池、花坛池池壁下地面设排水缝20mm,铺地下设排水明沟,上设花岗岩箅子,沟内找坡,隔20m左右设集水坑,收集的雨水由排水管道接入主干道雨水管网中。2024/5/21 周二3雨水系统2024/5/21 周二4公园中的雨水采用地面、浅明沟、暗沟、盲沟相结合的排水方式,地面排水利用地形自然排除雨、雪水等天然降水,不仅经济实用,便于维修,而且景观自然。而在林地区、苗圃区、草地区、假山区、音乐水景区、广场等功能单一而又面积广大的区域,则多采用明渠排水,不设地下排水管网。暗沟排水的优点是:取材方便,可废物利用,造价低廉;不需要雨水井,地面不留“痕迹”,从而保持了绿地或其他活动场地的完整性,这对公园草坪的排水尤其适用。盲沟排水具有极高的表面渗水能力和内部通水能力,价格低廉,施工简便2024/5/21 周二5绿地雨水系统公园绿化率比较大,且均为大面积的绿地,为了保证花草不被淹死,雨水能够顺畅排入雨水系统,雨水系统设计显得尤为重要。2024/5/21 周二6污水系统2024/5/21 周二7公园污水系统排水管网的布置较为集中。排水管网主要集中布置在人流活动频繁、建筑物密集、功能综合性强的区域中,餐厅、茶室、游乐场、喷泉区、公厕等地方,污水量不是很大。室内的生活污水通过室内污水管道收集以后分别排入室外的化粪池,污水经化粪池预处理后通过室外的污水管道排入周边道路的市政污水管道系统,再通过市政污水管排入城市污水处理厂。2024/5/21 周二8总结排水工程设计是公园设计的重要部分,排水效果的优劣直接影响整个公园的景观和使用功能,通过切合实际的合理设计、合格施工、良好的运行维护,使污水分流,集中处理,雨水分区,分散排放,给市民营造一个美观、舒适的休闲娱乐环境。2024/5/21 周二9
