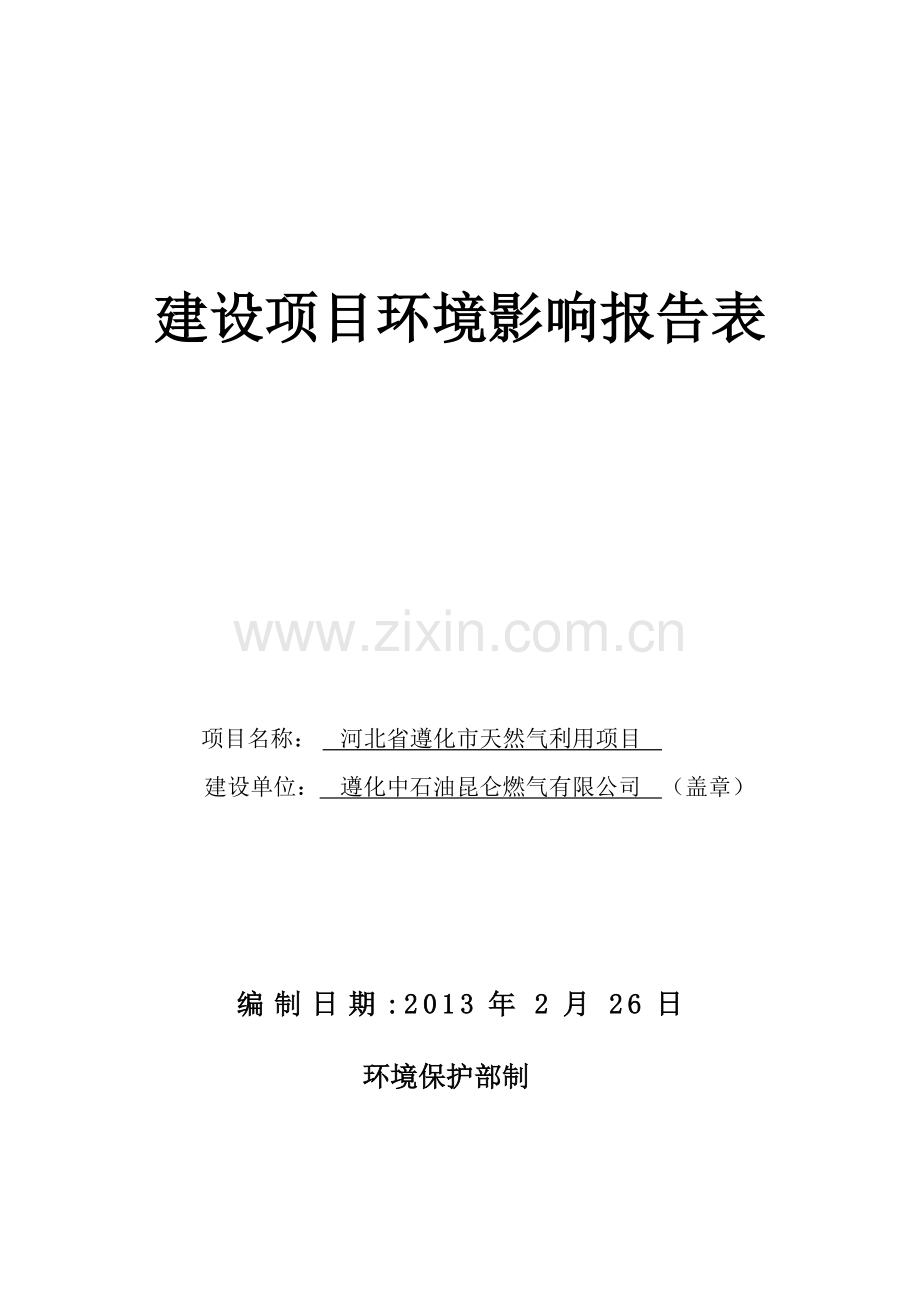

建设项目环境影响报告表

项目名称： 河北省遵化市天然气利用项目
建设单位： 遵化中石油昆仑燃气有限公司 （盖章）

编制日期:2013年2月26日

环境保护部制

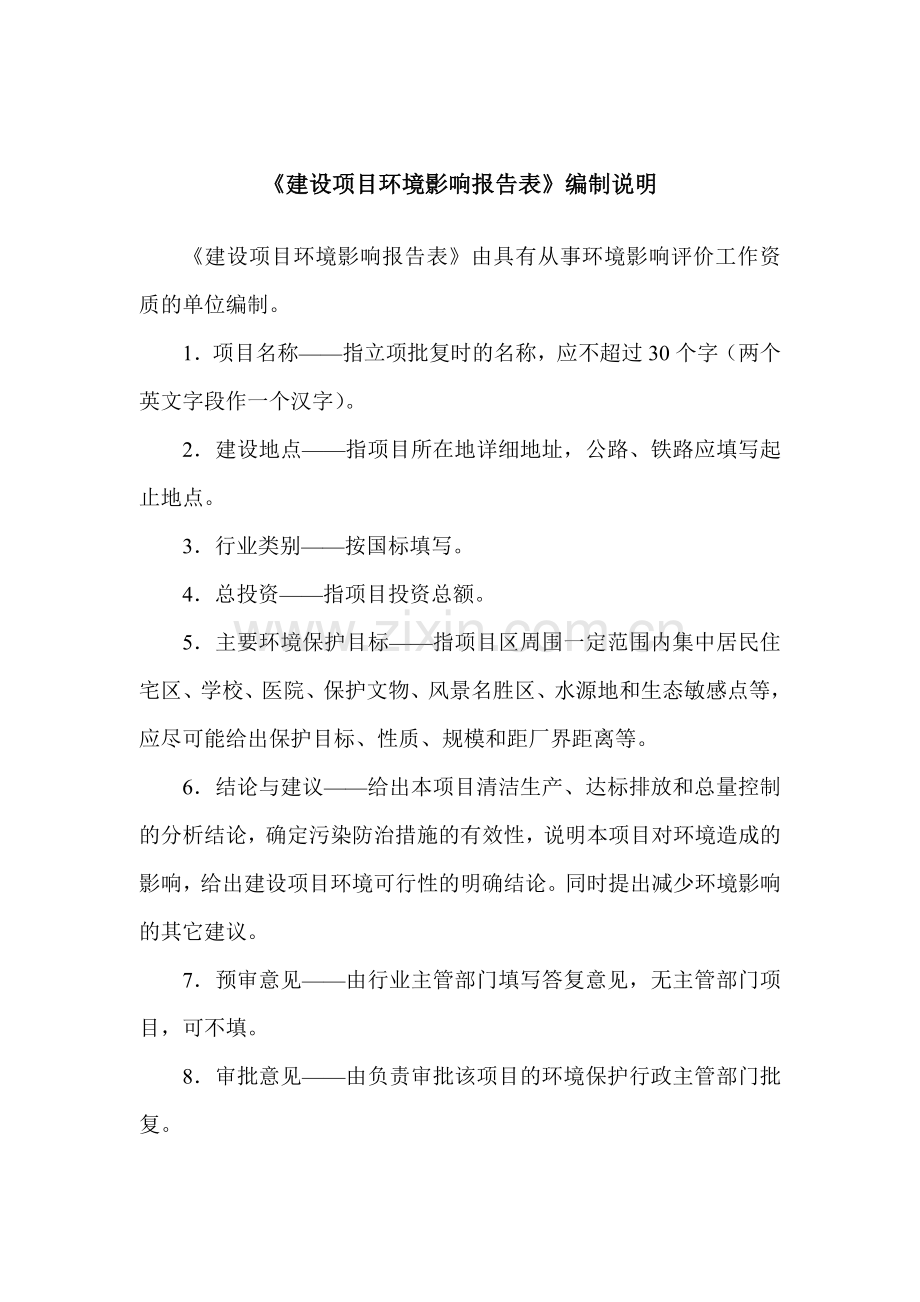

《建设项目环境影响报告表》编制说明

《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
1．项目名称——指立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2．建设地点——指项目所在地详细地址，公路、铁路应填写起止地点。
3．行业类别——按国标填写。
4．总投资——指项目投资总额。
5．主要环境保护目标——指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。
6．结论与建议——给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其它建议。
7．预审意见——由行业主管部门填写答复意见，无主管部门项目，可不填。
8．审批意见——由负责审批该项目的环境保护行政主管部门批复。

复 印 件 无 效

项目名称：河北省遵化市天然气利用项目
建设单位：遵化中石油昆仑燃气有限公司

文件类型：一般项目环境影响报告表
评价单位：河北冀都环保科技有限公司 (公章)
法定代表人：郭士 (签章)
联系电话：[phone]
单位邮箱：hbjdhbkj@
项目负责人：张英锋
环境影响评价人员情况
姓 名
从事专业
职称
环评工程师登记证编号或环评上岗证书编号
职 责
签字
张英锋
环境保护
工程师
登记证编号
A12070161000
项目负责

王飞超
环境保护
工程师
环评岗证字第
A12070036号
报告编写

杜献平
环境保护
高 工
环评岗证字第
A12070003号
报告审核

建设项目基本情况
项目名称
河北省遵化市天然气利用项目
建设单位
遵化中石油昆仑燃气有限公司
法人代表
杨晓波
联系人
王晓明
通讯地址
河北省遵化市通华西街65号
联系电话
0315-6685925
传 真
0315-6685925
邮政编码
064200
建设地点
管线位于唐山遵化市和玉田县境内，由玉田分输站途径雅鸿桥和玉田县城到达遵化县城，遵化门站位于112国道与华腾大街交口，玉田分输站位于7#阀室东450m处
立项审批部门

批准文号

建设性质
新建■ 改扩建□
技改□
行业类别及代码
D4250煤气供应业
占地面积
(平方米)
828000（临时）
18855（永久）
绿化面积
(平方米)
3000
总投资
(万元)
14510.73
其中环保投资（万元）
115
占总投资比例（%）
0.79
评价经费
(万元)

预期投产日期
2014年3月
1、项目建设背景
遵化市位于唐山市北部，工业基础雄厚，能源依赖程度较高，且县域经济发达。近年来，随着经济快速发展，对天然气需求量不断攀升，现有供气能力远远不能满足发展需要。为满足遵化市天然气需求，遵化中石油昆仑燃气有限公司决定投资14510.73万元，建设河北省遵化市天然气利用项目，该工程建设内容主要包括玉田分输站、遵化门站、玉田分输站—遵化门站60km长的D219mm高压输气管道、遵化门站—城西新型工业园区和遵化门站—南郊冶金深加工园14.7km长的中压管道，3座阀室并在雅鸿桥和玉田县城设置2处预留接口。工程实施后设计输气量为15963×104m3/a，管线设计压力为6.3MPa。

2、项目概况
2.1 工程基本情况
本工程基本情况见表1。
表1 拟建工程基本概况一览表
序号
项 目
内 容
1
项目名称
河北省遵化市天然气利用项目
2
建设单位
遵化中石油昆仑燃气有限公司
3
建设性质
新建
4
项目投资
本项目总投资14510.73万元，其中环保投资115万元，占总投资0.79%。
5
建设周期
建设周期9个月
6
建设地点及管道走向
项目位于唐山遵化市和玉田县境内，管线由玉田分输站途径雅鸿桥和玉田县城到达遵化县城，管线长度为60km，其中玉田县境内37km，遵化市境内23km。管线自玉田分输站，向东北经过吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后一直与尊宝公路并行，经过阮庄子代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、洪水川、山里各庄、白方寺，最后进入遵化门站。
7
建设内容
高压管道工程
建设玉田分输站至遵化门站的天然气输气管道，输气管道全长60km，沿线穿越大中型河流1处，穿越铁路1处，Ⅱ级及以上公路5处，Ⅲ级及以下公路16处，穿越总长度为2010m。设置线路截断阀室共3座，预留接头2处。工程涉及土石方量25.58万m3。
中压管道工程
建设遵化门站—城西新型工业园区、遵化门站—南郊冶金深加工园中压管道，管线全长14.7km，沿线穿越省道1次，县级等级公路5处，乡级小路8处，穿越铁路3次，穿越总长度为640m，工程涉及土石方量3.02万m3。
站场工程
站场工程主要为建设玉田分输站和遵化门站。玉田分输站位于玉田西定府西，主要功能是接收上游城市管道供应的天然气，经过滤、计量、调压（至6.3MPa）后出站，向下游供气。遵化门站位于112国道与规划的华腾大街交叉口，主要功能是对来气进行过滤、计量、调压（至0.4MPa）、加臭，然后分成两路通过中压管道向市区、城西新型工业区、南郊冶金深加工园的用户送气。相关设施包括过滤分离器、汇气管、过滤器、清管收发筒、加臭装置以及各种阀门等工艺设施，以及仪表控制及通讯系统、配电系统、采暖锅炉间、办公室等辅助设施，排空放散管和排污池等环保设施。
辅助工程
沿途建设截断阀室3座，预留接头2个，管道线路沿线设置标志桩、警示牌、里程桩，水工保护工程涉及浆砌石护坡7500m3。
公用工程
主要包括玉田分输站和遵化门站的供配电、自控系统、通讯系统、消防系统、给排水及供热采暖设施等。
8
建设规模
高压管线总长60km，设计输送能力为15963×104m3/a，年输送天数为365天。
中压管线总长14.7km。
9
项目占地
本工程永久征地面积合计18855m2，其中包括玉田分输站、遵化门站、阀室、管道永久占地。本工程临时征地828000m2，主要为施工作业带占地。
10
劳动定员及工作制度
工程建成后由遵化中石油昆仑燃气有限公司统一管理，其中遵化门站定员10人，采用三班工作制，年作业时间为365天。玉田分输站定员4人，采用二班工作制，年作业时间为365天。

2.2 项目主要工程量
本项目输气管道、玉田分输站、遵化门站主要工程量见表2。
表2 项目主要工程量一览表
内容
序号
项目
单位
数量
备注
玉田分输站
1
占地面积
m2
5772

2
绿地面积
m2
1500

3
工艺设备
套
1
过滤分离器、汇气管、过滤器、清管收发筒以及各种阀门等工艺设施。
4
自控系统
套
1
过程控制系统、压力变送器、可燃气体探测器和报警器、气体涡轮流量计、调压装置以及各种型号控制电缆
5
给排水及消防、供热及采暖、供配电、通信系统、办公及辅助用房等配套工程
—

遵化站场
1
占地面积
m2
11290

2
绿地面积
m2
1500

3
工艺设备
套
1
过滤分离器、汇气管、过滤器、清管收发筒、加臭装置以及各种阀门等工艺设施。
4
自控系统
套
1
站控系统、压力变送器、可燃气体探测器和报警器、气体涡轮流量计、调压装置以及各种型号控制电缆
5
给排水及消防、供热及采暖、供配电、通信系统、办公及辅助用房等配套工程
—
—

高压管道
1
线路截断阀室
座
3
截止阀、球阀、自动放空系统、
清管三通
2
预留接头
个
2
球阀、清管三通
3
线路长度
km
60
D219×6.3
4
穿越
大中型河流
m/次
350/1
定向钻
5
铁路
m/次
80/1
顶箱涵
6
高速、省道
m/次
780/21
顶管、开挖
7
地下管道
处
20

8
地下光缆
处
12

9
土石方量
104m3
25.58

中压管道
1
线路长度
km
14.7

2
穿越
省级公路
m/次
60/1

3
县级公路
m/次
170/5

4
乡级公路
m/次
130/8

5
铁路
m/次
120/3

6
土石方量
104m3
3.02

管道防腐
1
D219管三层PE加强级防腐层预制
km
41.1

2
D219管三层PE普通级防腐层预制
km
18.9

3
阴极保护站
座
1

4
阴极保护测试桩
个
60

线路附属工程
1
标志桩
个
120

2
警示牌
个
35

3
警示带
km
59.24

4
施工便道
km
3

5
浆砌石护岸
104m3
0.75

其他
1
穿越树林（村民自有）
km
10

2
穿越农田（非基本农田）
km
47

3
穿越果园
km
3

4
管采用量
t
2013.5

5
管道及站场永久占地
m2
18855

6
管道临时占地
m2
828000

备注：①管道施工过程沿线挖方量全部用于管沟回填，由于管沟回填过程需进行分层夯实，且管沟回填土应高出地面不小于0.3m(其宽度为管沟上口开口宽度)，因此施工过程没有挖方弃土产生。②管道沿线不涉及居民拆迁工程。
3 管线工程
3.1 管线走向
项目输气管道位于唐山遵化市和玉田县境内，管线由玉田分输站途径雅鸿桥和玉田县城到达遵化门站，管线长度为60km（其中玉田县境内37km，遵化市境内23km）。管线自玉田分输站，向东北经过吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后一直与遵宝公路并行，经过阮庄子代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、洪水川、山里各庄、白方寺，最后进入遵化门站。
管线具体走向详见附图1。
3.2 穿越工程
本工程管线沿线地形以平原为主，部分地区在丘陵山前经过，相对高差小于30m，地表以农作物为主，局部有少量树林和果树。管道沿线地形地貌情况见表3。
表3 管道沿线地形地貌

序号
地形
区域
长度km
地形类型
1
平原
玉田分输站—西大泉、常各庄—遵化门站
48.5
2
低山丘陵
西大泉—常各庄
11.5
地表状况
1
农田（非基本农田）
47
2
树林（村民自有）
10
3
果园
3
管线沿途除主要穿越农田、树林、果园外，还穿越河流、公路、铁路等。其中沿途经过中型河流1条，穿越长度350m；公路6处，穿越长度330m；穿越铁路1处，穿越长度80m。
管线沿途穿越工程基本情况见表4。
表4 线路穿越情况
穿越类型
名称
所在县市
穿越位置
公路等级
长度m
穿越方式
河流
黎河
遵化市
李家庄东600m
——
350
定向钻
公路
京秦高速
玉田县
戴家铺西南
高速
80
顶管
新宝公路
玉田县
老王庄西南
Ⅱ
50
顶管
京秦二通道
遵化市
东新庄子村北
高速
80
顶管
遵宝公路
遵化市
水峪村北
Ⅱ
50
顶管
遵宝公路
遵化市
东草厂村
Ⅱ
50
顶管
遵宝公路
遵化市
笔架山南
Ⅱ
80
顶管
铁路
京哈铁路
玉田县
小营村西南
——
80
顶进箱涵
3.3 管道清管、试压
管道下沟后在试压之前进行分段清管，清管次数不少于3次，以确保将管道内的污物清除干净。清管过程主要排出少量固体废物，均属于一般固体废物，同建筑垃圾等送城建部门指定地点进行填埋。
输气管道投入使用后，也要定期进行清管(即发球作业)，每年1次，这时会排放少量的天然气废气，天然气全部导入放空管，由自动点燃系统点燃放散。
气密性试验采用空气进行试压，不会对环境产生影响。
3.4 管道敷设
根据本工程沿线地形、地貌、水文、地质情况，全线采用沟上组装焊接，并采用全线埋地敷设。施工作业带宽度一般地段12m，丘陵地段10m，管线占地均为临时占地。具体铺设情况见表5。
表5 管道铺设情况一览表
序号
项 目
内 容
1
铺设方式
全线均采用埋地铺设，沟上组装焊接
2
管沟挖深
一般地段管顶埋深不小于自然地坪下1.2m，岩石地段比一般地段超挖0.2m。
3
施工作业带
施工作业带一般地段为12m，丘陵段为10m，在果园、常年经济作物及地面有障碍地段，施工作业带应尽量减少，穿越河渠时作业带可适当加宽
4
管沟回填
管道组装完毕，以5km为一段及时分段下沟，弃土回填，管沟回填土应高出地面不小于300mm
5
特殊管段施工
管道、电（光）缆的交叉位置
①与埋地电（光）缆线交叉时，输气管线走其下方，垂直净距≥0.5m；②与其它各种地下管道交叉时，输气管线走其下方，垂直净距≥0.3m；③与其他管线、电缆等平行敷设时间距不小于10m。
河流交叉
管沟挖深：①穿越中型河流时采用定向钻的穿越方式，管道埋深在最大冲刷深度以下0.8m(有冲刷数据时)；②保证管顶最小埋深不小于2.0m(无冲刷数据时)。
沟底宽度：①管沟深度小于5m时，底部宽一般为0.8m（沟中无水）、1.0m（沟中有水）；②沟深度小于5m时，沟底适当加宽。
道路交叉
穿越公路铁路时，如有套管，套管顶的埋深≥1.2m，套管应伸出公路边沟外2m，无套管穿越公路时，管顶的埋深≥1.2m。
石方段
采用松动爆破与机械清沟相结合的方式开挖，减少运土回填工作量。敷设管道时管顶+300mm以下为细土回填，然后回填原土石方，石块最大粒径小于0.25m。
4、站场工程
4.1站场工程建设内容
本工程站场工程主要为建设玉田分输站和遵化门站一座。
玉田分输站位于玉田县西定府西，占地面积5772 m2主要功能是接收上游管道供应的天然气，经过滤、计量、调压后向下游燃气管道供气。设计出口压力为6.3MPa。站内设施包括过滤分离器、汇气管、过滤器、清管收发筒以及各种阀门等工艺设施，以及仪表控制及通讯系统、配电系统、采暖锅炉间及办公室等辅助设施，排空放散管和排污池等环保设施。
遵化门站位于遵化市112国道与规划的华腾大街交叉口，站场（包括母站）征地面积11290m2。主要功能是对来气进行过滤、计量、调压、加臭，然后分成两路通过中压管道向市区、城西新型工业区、南郊冶金深加工园的用户送气。遵化门站设计处理规模为15963×104m3/a，设计出口压力为0.4MPa。站内设施包括过滤分离器、汇气管、过滤器、清管收发筒、加臭装置以及各种阀门等工艺设施，以及仪表控制及通讯系统、配电系统、采暖锅炉间及办公室等辅助设施，排空放散管和排污池等环保设施。
4.2站场平面布置
玉田分输站分为两个区域，辅助生产区和生产区，辅助生产区包括综合利用、设备用房等，生产区包括工艺装置区。
遵化门站主要工艺装置布置在站场厂区的南侧，生活辅助设施等布置在厂区的北侧，东侧为安全放空区，厂区中间为绿化区，锅炉房、配电室维修间位于厂区的西侧。具体平面布置图见附图。
4.3站场主要设备
站场主要装置设备见表6。
表6（1） 玉田分输站主要装置及设备一览表
序号
设备名称
规格型号
单位
数量
备 注
1
过滤分离器
PN10.5MPa DN200
台
2

2
清管器发球筒
PN6.3MPa DN300
台
1

3
汇气管
PN10.0MPa DN400
具
1

4
球阀

个
35

5
截止阀
PN10.0MPa DN50
PN6.3MPa DN50
个
9

6
电动球阀
PN10.0MPa DN400
PN6.3MPa DN200
个
1
1

7
自用气压调压箱

套
1

表6（2） 遵化站主要装置及设备一览表
序号
设备名称
规格型号
单位
数量
备 注
1
过滤分离器
PN6.3MPa DN200
台
2

2
清管器收球筒
PN6.3MPa DN300
台
1

3
过滤器
PN6.3MPa DN200
台
2

4
汇气管
PN6.3MPa DN400
PN0.4MPa DN500
具
2
1

5
球阀

个
38

6
截止阀
PN6.3MPa DN50
个
18

7
电动球阀
PN0.4MPa DN400
PN6.3MPa DN200
个
1
1

8
放空立管
常压 DN200
具
4
放空管高度8m
9
加臭装置

套
1

10
自用气压调压箱

套
1

4.4站场工艺
4.4.1输送天然气成份
本工程输送介质为天然气，天然气成份见表7。
表7
序号
项 目
单位
数值
序号
项 目
单位
数值
1
C1
%
90.33
8
H2S
mg/m3
<20
2
C2
%
7.75
9
平均分子量
g/mol
18.54
3
C3
%
0.81
10
气相密度
kg/m3
0.773
4
IC4
%
0.01
11
烃露点(1.9MPaG)
℃
-72
5
H2O
%
0.02
12
水露点(1.9MPaG)
℃
-17
6
CO2
%
0.32
13
低热值(20℃)
MJ/m3
34.99
7
N2
%
0.75
14
高热值(20℃)
MJ/m3
38.47
4.4.2站场工艺
玉田分输站设计接收气压力10.0MPa，出站压力6.3MPa，设计流量50000m3/h,主要是将上游来气经过滤、计量、调压后出站，向下游供气。调压装置设置2个回路（1开1备），保证正常供气。
遵化门站设计接收气压力6.3MPa，出站压力0.4 MPa，设计流量29000m3/h,主要是将上游管道供应的天然气，经过过滤、计量和调压将压力降至0.4MPa后加臭，然后分成两路，一路经中压管道和现有管道向城区和城西新型工业园区供气，一路经中压管道向南郊冶金深加工园供气。调压装置设2个回路（1开1备），保证正常供气。
天然气除尘工序选用过滤分离器，即利用其过滤作用将来气中少量的粉尘分离出来，玉田分输站和遵化门站内各设有2台过滤分离器（1开1备），运行过程需定期更换滤芯。
遵化站运行过程产生废气污染源主要为设备检修、清管及管道泄压放空等操作过程排放的天然气，站场内设有安全放空区，放散天然气全部引至放空立管点燃放散。产生的固体废物主要为清管和过滤除尘过程产生的废渣，其主要为氧化铁，经收集后在厂区暂存全部定期与产生的生活垃圾送遵化市垃圾填埋场处置。噪声源主要为过滤分离器、汇气管等设备噪声，工程在设备选型时应尽量选择低噪声设备，并采取建设减振基础、厂房隔声等降噪措施，减轻噪声对周围声环境的影响。
5 辅助工程
5.1 线路截断阀室和预留接口的设置
为防止在管道发生事故时减少天然气的泄漏量，减轻管道事故可能造成的危害，便于管道的维护抢修，应在沿线每隔一段距离和特殊地段设置线路截断阀室。根据阀室的功能、造型、布置原则，本工程输气管线沿途共设置3座线路截断阀室。阀室间距符合《输气管道工程设计规范》。在玉田县和雅鸿桥设置2处预留接口，以便将来为其供气。
5.2 线路附属设施
根据《输气管道工程设计规范》，在管道出、入站场前后各设置1个固定墩，项目选用20t的固定墩固定管道；根据《管道干线标记设置技术规定》的规定：管道沿线应设置以下标志桩：每公里设一个里程桩，与阴极保护测试桩合并设置；在管道水平改变方向位置设置转角桩；在管道穿越河流、铁路、公路两侧时设置穿越标志桩；在与地下管道、电（光）缆和其它地下构筑物交叉位置应设置交叉标志桩；管道上有特殊设施（如：固定墩）时，应设置设施桩。
施工便道：施工交通设施依托现有道路和施工作业带，不需要另行修建施工便道。
水保工程：修建浆砌石护岸7500m3。
5.3工程防腐
(1)沿线管道防腐
沿线管道直管段外防腐层采用三层PE防腐，采用普通级和加强级两种等级防腐结构。公路穿越段、河流穿越段等采用加强级，其余地段采用普通级，防腐层总厚度为≥3.2mm，管端头预留长度为120mm±5mm。
弯头防腐采用无溶剂环氧和辐射交联聚乙烯热收缩带，聚乙烯热收缩带采用虾米式搭接，搭接宽度宜为带宽的55%。
管道现场补口采用刷涂无溶剂环氧涂料后包覆辐射交联聚乙烯热收缩带。
除以上外防腐层以外，对管道全线施以阴级保护。工程采用强制电流的阴极保护方式，在遵化门站设1座阴极保护站，同时沿管线埋电位测试桩。
(2)站场工程防腐
站场地上管道外防腐采用环氧底漆、聚氨酯面漆。站内埋地预制直管部分采用聚乙烯三层加强级防腐涂层，管件部分采用冷喷涂环氧粉末外加聚乙烯冷缠带做加强级防腐。
6公用工程
6.1 供电
用电负荷主要为工艺装置用电、厂区照明及辅助用房用电等。玉田分输站用电负荷为65kw，年用电量14.4万度，电源引自玉田现有10kv线路并设燃气发电机1台。遵化门站用电负荷为68kw，年用电量15万度，电源引自门站南侧现有10kv线路，并设燃气发电机1台。
玉田分输站和遵化门站建设配电室各一座，设干式变压器1台。
6.2 采暖
本工程供热范围为办公、辅助用房冬季取暖及天然气管道输配系统伴热用热，由燃气锅炉房提供。
项目在玉田分输站和遵化门站场内新建全自动燃气锅炉（单台额定功率：455kw）各一台，作为热源。天然气热值取39192kJ/m3，燃气锅炉热效率取86%，则单台锅炉燃气量为49m3/h。玉田分输站和遵化门站场内全自动燃气锅炉年运行365天，每天运行24h。单台锅炉的年燃气量为427680m3。
6.3自控与通信系统
自动化系统采用CSC系统（站控系统）。在门站值班室设消防电话一部，在门站和玉田分输站分别设置一套火灾报警系统和监视系统。
7 给排水
本工程输气管道投入运营后，沿途设置三座阀室，由于阀室面积较小，无人值班，不设给水设施。仅考虑玉田分输站和遵化门站给排水内容，以下分别叙述两站给排水情况。
（1）玉田分输站：
用水部位
定额单位
定额值
定额
用水量（m3/d）
备注
数量
单位
生活
m3/（人•天）
0.005
4
人
0.02
新鲜水
锅炉补水
m3/（d•台）
0.5
1
台
0.5
新鲜水
道路喷洒
m3/d
0.4
——
——
0.4
锅炉排水
绿化
m3/（m2•a）
0.6
1500
m2
2.5
新鲜水
合 计
3.42
——

给水：玉田分输站水源由自备水井供给。项目用水主要包括工作人员生活用水、锅炉补水、绿化道路喷洒用水，用水量合计3.42m3/d，其中生活用水量0.02m3/d，锅炉补水量0.5m3/d，绿化用水2.5m3/d，道路喷洒用水0.4m3/d。新鲜水取用量3.02m3/d，重复用水量0.4m3/d。
排水：废水主要包括锅炉排污水、生活污水和少量盥洗废水。生活污水产生量0.016m3/d，站内建防渗旱厕，生活污水排入旱厕内，由当地农民定期清掏，本站不产生冲厕废水。盥洗废水进行厂区泼洒抑尘，不外排；锅炉排污水0.4 m3/d回用于道路喷洒。
（2）遵化门站：
用水部位
定额单位
定额值
定额
用水量（m3/d）
备注
数量
单位
生活
m3/（人•天）
0.005
10
人
0.05
新鲜水
锅炉补水
m3/（d•台）
0.5
1
台
0.5
新鲜水
道路喷洒
m3/d
0.4
——
——
0.4
锅炉排水
绿化
m3/（m2•a）
0.6
1500
m2
2.5
新鲜水
合 计
3.45
——
给水：遵化门站水源由自备水井供给。项目用水主要包括工作人员生活用水、锅炉补水、绿化道路喷洒用水，用水量合计3.45m3/d，其中生活用水量0.05m3/d，锅炉补水量0.5m3/d，绿化用水2.5m3/d，道路喷洒用水0.4m3/d。新鲜水取用量3.05m3/d，重复用水量0.4m3/d。
排水：废水主要包括锅炉排污水、生活污水和少量盥洗废水。生活污水产生量0.04m3/d，站内建防渗旱厕，生活污水排入旱厕内，由当地农民定期清掏，本站不产生冲厕废水。盥洗废水进行厂区泼洒抑尘，不外排；锅炉排污水0.4 m3/d回用于道路喷洒。
8、站场消防
本次线路工程中的阀室配备手提式及推车式磷酸铵盐干粉灭火器或根据需要配置灭火器材。
本工程按照任务分工做好物资器材准备，如必要的指挥通讯、报警、洗消、消防、抢修等器材及交通工具。上述各种器材应指定专人保管，并定期检查保养，使其处于良好状态，各重点目标设救援器材柜，专人保管以备急用。
应急消防人员防护器材：自给正压式呼吸器，防毒服，过滤式防毒面罩（半面罩），化学安全防护眼镜，防静电工作服，橡胶手套。
应急灭火设施器材：雾状水、抗溶性泡沫、干粉、二氧化碳、砂土，干燥石墨粉、干燥白云石粉末、砂土、活性炭、干燥石灰或苏打灰、蛭石或其它不燃材料，大量冲洗水。防爆泵，专用收集器。
场站应在重要部位安装报警电话与控制中心连通，应急救援领导小组及救援人员配备通信工具，联系畅通，及时到位。当发生突发性危险化学品泄漏事故时，现场人员在保护自身安全的情况下，及时检查事故部位，并向车间主任、企业调度室、应急领导小组报告，拨打“119”电话报警；报警内容包括：事故单位、事故发生的时间、地点、化学品名称和泄漏量、事故性质、危险程度、有无人员伤亡以及报警人姓名及联系电话。
本工程储运介质为天然气，依据《建筑灭火器配置设计规范》要求，遵化门站、玉田分输站、阀室共配置手提式干粉灭火器72具、手提式二氧化碳灭火器16具，推车式干粉灭火器16具，灭火器箱52具，各站场内均设自动报警系统。
站场外部依托条件有：遵化市消防大队位于遵化门站东侧3km左右，有消防车3辆，消防车10min内可到达支援；玉田县消防大队距离分输站20km，有消防车4辆，消防车30min内可到达支援。
9、产业政策
本项目属于国家发改委《产业结构调整指导目录2011 年本》（2013修正）鼓励类“七、石油、天然气”中“原油、天然气、液化天然气、成品油的储运和管道输送设施及网络建设”，为国家鼓励类建设项目，符合国家相关产业政策。
10、清洁生产水平
(1)清洁生产技术和措施分析
①采用先进施工技术：采用先进的盾构、定向钻和顶管技术，固废产生量少，均属于较清洁的施工工艺。
②采用先进的监控系统
根据管道工程特点，工程采用以工业计算机为核心的分布式监控和数据采集系统对管道全线实施优化运行和管理，在正常情况下由控制中心对全线进行监视和控制。该系统能预测天然气需求量，提供调度决策指导，确保合理的输配方式、机组运行参数，为合理利用能源、节省能耗提供科学的保证。
③减少发生事故时长输管道的天然气损失
在管道中设置了3个截断阀室，将管线分成几个小段，并设置一定量的自动感测压力、流量的仪器和能自动感测管道内压降速率的自动紧急截断阀，这样一旦管道发生事故或大的泄漏，事故段两端的截断阀在感测到情况后可自动切断管路，使事故排放或泄漏的天然气量限制在最小范围内。
④减少清管作业时的天然气放空损耗
工程在设计中采用了密闭的清管流程，在清管操作时实现不停气清管，避免清管过程中天然气的大量放空。
⑤定期清管，提高管道输送效率
本管道输气站场设有清管器发送装置，定期清管可减少管道阻力，节省能源，达到节约能耗的目的，同时又能减轻管道内壁腐蚀，延长管道寿命。
⑥选用节能型电气设备
门站的动力、照明、供电等设备根据设计所确定的用电负荷，在保证安全要求的前提下，选择节能型的设备，防止因设备购置不当而造成的大量能耗，从而降低生产成本。
（2）环境效益及社会效益分析
本工程实施后可大大提高遵化门站的天然气输气能力，充分利用天然气资源能够有效的改善遵化市燃料结构，提高遵化市清洁能源使用的比例，减少燃煤量，对遵化县城环境空气质量的改善具有积极作用。
（3）持续清洁生产
该工程运营后由遵化中石油昆仑燃气有限公司负责管理，在工程的建设施工和生产运营中，制定相应的污染防治措施，根据工程情况有组织、有计划的安排与协调，有序地推行清洁生产。
①建立健全的管理制度
②加强职工环保知识宣传与培训
③定期对环保设施进行检查、维护，使各种环保设施能有效运行，确保做到达标排放。
④积极与地方环保部门协调，确定合理的管理目标；依靠当地监测部门，对项目污染源进行定期监测；与地方规划部门和安全保卫部门紧密结合，避免第三方对管道的破坏，保障管道运行安全。
本工程属清洁能源供应项目，符合国家产业政策，且项目本身采用清洁生产技术，实施后提高遵化市清洁能源供应量，故工程建设符合清洁生产要求。
11、主要经济技术指标
项目主要经技术指标见表8。
表8 主要技术经济指标

序号
项 目
单 位
数 量
备 注
1
年供气量
104m3
15963
2020年供气能力
2
最大供气量
m3/d
478985

3
线路用地面积
m2
828293

其中：管道临时用地面积
m2
828000
中压管道140000，
高压管道688000

管道永久用地面积
m2
293
中压管道40，高压管道253
4
分输站、门站及母站预留用地、阀室
m2
18562
分输站5772
门站及母站预留共11290
阀室3×500
5
总建筑面积
m2
1364.7

6
耗电量
Kw.h/a
29.4×104

7
耗气量
×104 m3/a
87.4

8
总投资
万元
14510.73

与本项目有关的原有污染情况及主要环境问题：
本工程为新建项目，不存在原有污染问题。

建设项目所在地自然环境社会环境简况
自然环境简况（地形、地貌、水文、地质、气候、气象、植被、生物多样性等）
遵化市位于河北省东北部燕山南麓古长城脚下，地处北纬39°55′-40°22′，东经117°34′-118°14′之间，北以长城为界与承德地区兴隆县相依，西与天津蓟县相连，东与迁西县交界，南与丰润、玉田两县接壤。东西长53km，南北宽43km，总面积1521km2。
玉田县地处河北省东北部，唐山市最西端，为环渤海经济区重要地带，西部、西南部与天津市蓟县、宝坻区、宁河县相邻，东部与唐山市丰润区毗邻，北部与唐山遵化市接壤。全县面积1165km2。
本工程高压管线全长60km，沿途均位于唐山遵化和玉田境内。管线自玉田分输站，向东北经过吕绪庄、五里渠、贾家铺、苏家铺后，向西北方向敷设，在石家埔村北折向东北，经过戴家铺、散水头镇、珠树邬，然后折北经过高木庄、小营、袁家庄、西大泉、邢家坞后一直与遵宝公路并行，经过阮庄子、代官屯、常各庄、宫里村，然后折向东北穿过黎河，经过东新庄、洪水川、山里各庄、白方寺，最后进入遵化门站。沿途依次经过玉田县(37km)、遵化市(23km)。管线沿途距离最近的村庄分别为吕绪庄(120m)、石家铺村(52m)、戴家铺(70m)、小营村(28m)、许家庄(75m)、大李庄（100m）、鸭子峪（80m），距离其它村庄均大于200m。管道沿线周边关系情况见附图。
玉田分输站位于玉田县西定府西侧(中心坐标为北纬39°42'4.8"东经117°47'19")， 分输站东距西定府600m，东南距刘学庄1000m，东北距吕绪庄1050m，西北距田家铺1600m。
遵化门站位于遵化市112国道与规划的华腾大街交叉口 (中心坐标为北纬40° 8'11.04" 东经117°56'46.47")，站场四周西距白方寺村125m，东距朱山庄村90m，南距呆汉陀村110m。
本工程管道沿线主要位于玉田县和遵化市。玉田县位于燕山褶皱带，在内外营力的长期交互作用影响下，地貌具有明显的分带性，地势由东北向西南平缓倾斜，形成北丘、南洼、中部平原的格局。北部丘陵连绵，海拔大多在100～408m。该区地质基础较为古老，属震旦系地层，虽绝对高度较低，但坡度较陡，坡脚分明，山麓狭窄。该区域一般丘陵土层很薄，土壤呈阶梯状分布，原有的植被较为稀疏，经过多年的绿化植树，丘陵地区森林覆盖率已达42.7％。中部平原区属燕山口古洪积扇和还乡河古冲、洪积扇腰尾部，第四系地层覆盖于震旦系地层之上，地势平坦，自然环境组合较好，海拔3～15m。南部低洼区属蓟运河冲积、沉积低平原。区内扇间洼地广布，全区海拔在3m以下。遵化市地处燕山南麓，遵化盆地是河北省东北部著名的山间盆地，盆地中间由中道山呈带状东西横穿，把盆地分为北南两川，成“三山两川”形状。全市地势东北高，西南低，市境东北部洪山口一带，是全县低山较集中的地区，主峰海拔738m的三道毛山就座落在这里，地势自此向西南逐渐递降，至市境西南部的平安城附近，海拔仅20m，两地高差在700m以上，比降达15‰。其间山岳起伏，沟谷纵横，地形复杂，致使全县绝大部分河流流向西南，注入县边境的于桥水库。
管线沿线地形以平原为主（玉田分输站—西大泉和常各庄—遵化门站），长度为48.5km，部分区域为丘陵山前区（西大泉—常各庄段）长度为11.5km。地貌以冲积平原为主，海拔高度不大于30m，土壤肥沃，以农作物为主，局部有少量树林和果园。
玉田县境内河流属蓟运河水系，均北水南流，纳蓟入海。流经玉田主要河流有蓟运河、还乡河、双城河等。蓟运河发源于遵化市，从玉田县大丁庄、杨家板桥、石臼窝、流涧头四个乡到盛家庄村南出境，经天津宁河县至北塘入渤海，境内全长60.38km；还乡河是县内第二大河，从县东部蛮子营乡渠梁河村入境后南下，经蛮子营、鸦鸿桥、邢庄、大和平、李庄子、潮洛窝六个乡到盛家庄村南出境，于宁河县江洼口汇入蓟运河水系，均北水南流汇入蓟运河。
遵化市内有大小河流37条，分属滦河、蓟运河两大流域水系。滦河流域在遵化市境内的只有遵化市东北角洪山口一个洪山口河，北流出长城洪山口，
