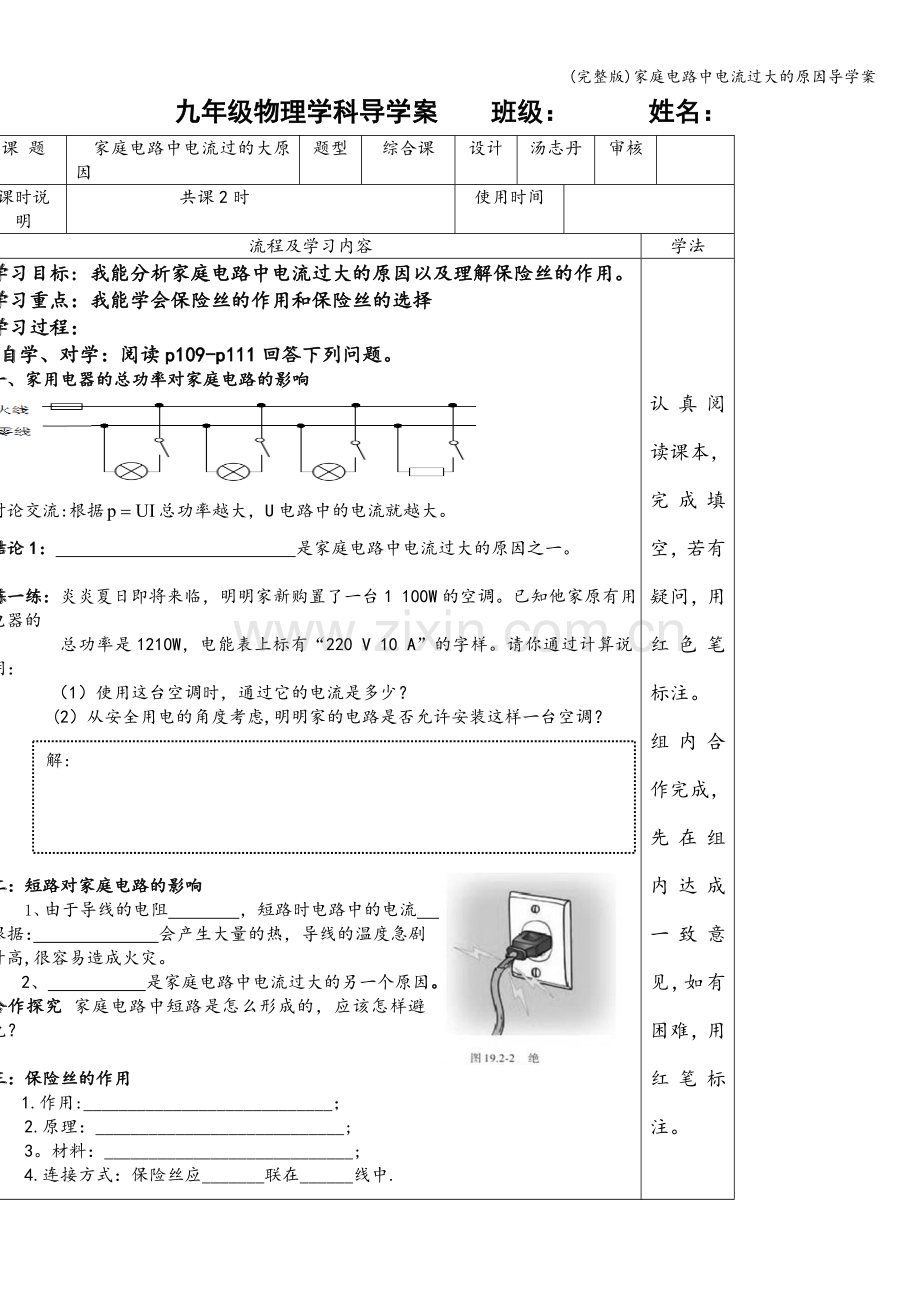

家庭电路中电流过大的原因导学案.doc

(完整版)家庭电路中电流过大的原因导学案
九年级物理学科导学案 班级： 姓名：
课 题
　家庭电路中电流过的大原因
题型
综合课
设计
汤志丹
审核

课时说明
共课2时
使用时间

流程及学习内容
学法
学习目标: 我能分析家庭电路中电流过大的原因以及理解保险丝的作用。
学习重点：我能学会保险丝的作用和保险丝的选择
学习过程：
自学、对学：阅读p109-p111回答下列问题。

一、家用电器的总功率对家庭电路的影响

讨论交流:根据总功率越大，U电路中的电流就越大。
结论1： 是家庭电路中电流过大的原因之一。

练一练：炎炎夏日即将来临，明明家新购置了一台1 100W的空调。已知他家原有用电器的
总功率是1210W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
(2）从安全用电的角度考虑,明明家的电路是否允许安装这样一台空调？
解:

二：短路对家庭电路的影响
1、 由于导线的电阻 ，短路时电路中的电流 ，根据： 会产生大量的热，导线的温度急剧升高,很容易造成火灾。
2、 是家庭电路中电流过大的另一个原因。
合作探究 家庭电路中短路是怎么形成的，应该怎样避免？

三：保险丝的作用
1.作用:____________________________；
2.原理：____________________________;
3。材料：____________________________;
　 4.连接方式：保险丝应_______联在______线中.
如何选取保险丝？_______________________________________________;
讨论：保险丝的额定电流越大越好还是越小越好？为什么？
___________________________________________________________________
对学群学：小组内讨论回答下列问题，班内展示.
为了防止电路中电流过大引发事故，你有哪些好的建议？
1、______________________________________________________;
2、______________________________________________________；
3、______________________________________________________.
课堂总结

达标练习
1、学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个(     ）
A。有一只灯泡的灯丝烧断了 B.开关里的两个键相碰了
C.有的宿舍经常使用大功率电炉 D。某个宿舍的电路发生了断路
2、下列现象中，可能引起家中保险丝熔断的是( ）
①插座中的两个线头相碰 ②开关中的两个线头相碰
③电路中增加了大功率的用电器 ④灯丝烧断
A．①② B．②③ C．②④ D．①③
3、物理小组的同学们练习安装照明电路,接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开,用这种方法可以检查电路是否有短路.在接通电源后,下列说法中正确的是( ）
A．若检验灯泡正常发光，表明电路连接无误
B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到火线和零线上
C．检验灯泡不亮，但将某一个电灯的开头闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。
D．不论将电路中用电器的开关断开还是闭合,检验灯泡均不发光，这表明电路中有短路
4、学校食堂楼的电能表上标有“220V 15A”的字样，电路上已装有40W的灯40只，100W的灯6只。求：（1）这些灯平均每天使用2h，则一个月（按30天计）共消耗电能多少千瓦时?（2）该电路中，还可以再装多少只25W的灯？

课堂反思
本节的收获是：
我存在的问题：

认真阅读课本，完成填空，若有疑问，用红色笔标注。
组内合作完成，先在组内达成一致意见,如有困难，用红笔标注。

认真聆听小组展示，保持质疑态度。

练习检测
知识巩固

不断反思知识升华
