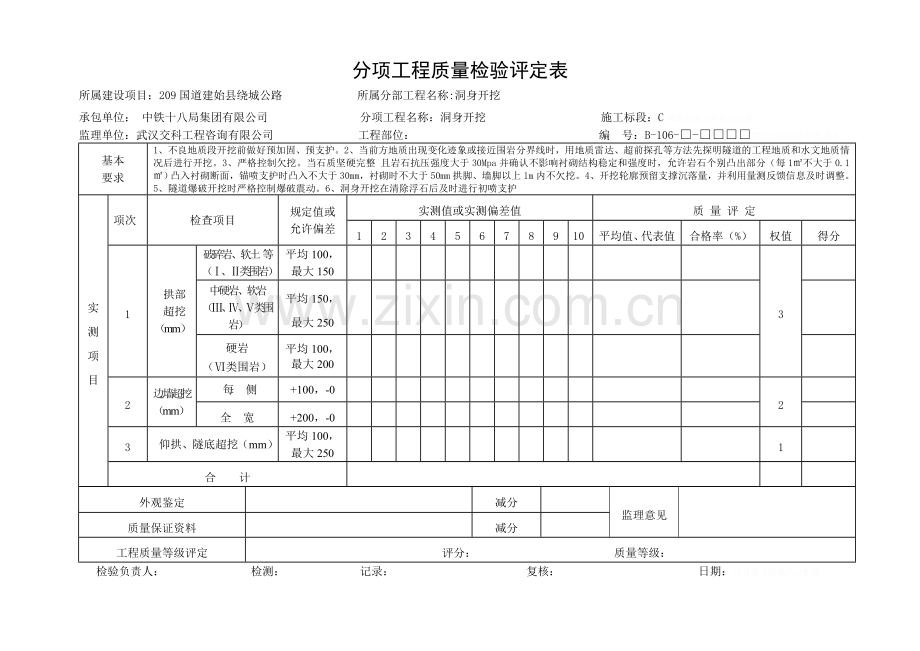

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:洞身开挖
承包单位： 中铁十八局集团有限公司 分项工程名称：洞身开挖 施工标段：C矚慫润厲钐瘗睞枥庑赖。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□聞創沟燴鐺險爱氇谴净。
基本
要求
1、不良地质段开挖前做好预加固、预支护。2、当前方地质出现变化迹象或接近围岩分界线时，用地质雷达、超前探孔等方法先探明隧道的工程地质和水文地质情况后进行开挖。3、严格控制欠挖。当石质坚硬完整 且岩石抗压强度大于30Mpa并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分（每1㎡不大于0.1㎡）凸入衬砌断面，锚喷支护时凸入不大于30mm，衬砌时不大于50mm拱脚、墙脚以上1m内不欠挖。4、开挖轮廓预留支撑沉落量，并利用量测反馈信息及时调整。5、隧道爆破开挖时严格控制爆破震动。6、洞身开挖在清除浮石后及时进行初喷支护
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
拱部
超挖（mm）
破碎岩、软土 等
（Ⅰ、Ⅱ类围岩）
平均100，最大150

3

中硬岩、软岩
（Ⅲ、Ⅳ、Ⅴ类围岩）
平均150，最大250

硬岩 （Ⅵ类围岩）
平均100，最大200

2
边墙超挖（mm）
每 侧
+100，-0

2

全 宽
+200，-0

3
仰拱、隧底超挖（mm）
平均100，最大250

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：残骛楼諍锩瀨濟溆塹籟。

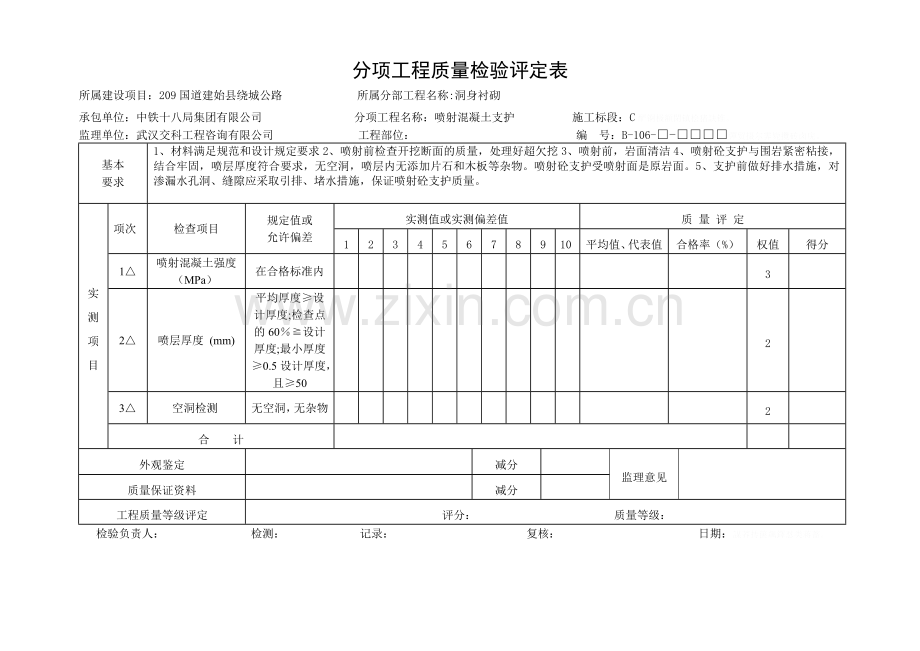

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位：中铁十八局集团有限公司 分项工程名称：喷射混凝土支护 施工标段：C酽锕极額閉镇桧猪訣锥。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□彈贸摄尔霁毙攬砖卤庑。
基本
要求
1、材料满足规范和设计规定要求2、喷射前检查开挖断面的质量，处理好超欠挖3、喷射前，岩面清洁4、喷射砼支护与围岩紧密粘接，结合牢固，喷层厚度符合要求，无空洞，喷层内无添加片石和木板等杂物。喷射砼支护受喷射面是原岩面。5、支护前做好排水措施，对渗漏水孔洞、缝隙应采取引排、堵水措施，保证喷射砼支护质量。

实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
喷射混凝土强度（MPa）
在合格标准内

3

2△
喷层厚度 (mm)
平均厚度≥设计厚度;检查点的60％≧设计厚度;最小厚度≥0.5设计厚度，且≥50

2

3△
空洞检测
无空洞，无杂物

2

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：謀荞抟箧飆鐸怼类蒋薔。

分项工程质量检验评定表
所属建设项目：G209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：锚杆支护 施工标段：C标厦礴恳蹒骈時盡继價骚。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□茕桢广鳓鯡选块网羈泪。
基本
要求
1． 锚杆的材质、类型、质量、规格、数量和性能符合设计和规范的要求。
2． 锚杆插入孔内的长度不短于设计长度的95％。
3． 砂浆锚杆和注浆锚杆的灌浆强度不小于设计和规范要求，锚杆孔内灌浆密实饱满。
4． 锚杆垫板满足设计要求，垫板紧贴围岩，围岩不平时要用M10砂浆填平。
5． 锚杆垂直于开挖轮廓线布设，对沉积岩，锚杆尽量垂直岩层面
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
锚杆数量（根）
不小于设计

3

2
锚杆拔力（kN）
28d拔力平均值≥设计值，最小拔力≥0.9设计值

2

3
孔位 (mm)
±15

2

4
钻孔深度(mm)
±50

2

5
孔径(mm)
砂浆锚杆：大于杆体直径﹢15;

2

6
锚杆垫板
与岩面紧贴

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：鹅娅尽損鹌惨歷茏鴛賴。
分项工程质量检验评定表
所属建设项目：G209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：钢筋网支护 施工标段：C标籟丛妈羥为贍偾蛏练淨。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□預頌圣鉉儐歲龈讶骅籴。
基本
要求
1． 用的材料的质量和规格符合设计要求
2． 采用双层钢筋网时，第二层钢筋网在第一层钢筋网被混凝土覆盖后铺设
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
网格尺寸（mm）
±10

3

2
钢筋保护层厚（mm）
≥10

2

3
与受喷岩面的间隙（mm）
≤30

2

4
网的长、宽（mm）
±10

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：渗釤呛俨匀谔鱉调硯錦。

分项工程质量检验评定表
所属建设项目：G209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：钢支撑 施工标段：C标铙誅卧泻噦圣骋贶頂廡。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□擁締凤袜备訊顎轮烂蔷。
基本
要求
1、钢支撑的形式、制作和架设符合设计要求和规范要求。
2、钢支撑之间用纵向钢筋连接，拱脚放在牢固的基础上。
3、拱脚标高不足时，设置钢板进行调整，或用混凝土浇筑，混凝土强度不小于C20
4、钢支撑靠紧围岩，其与围岩的间隙，用喷射混凝土等填实。
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
安装间距
±50

3

2
保护层厚度（mm）
≥20

2

3
仰斜度（°）
±2

1

4
安装偏差（mm）
横向
±50

1

竖向
不低于设计标高

5
拼装偏差（ mm）
±3

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：贓熱俣阃歲匱阊邺镓騷。

分项工程质量检验评定表
所属建设项目：G209国道建始县绕城公路 所属分部工程名称:辅助施工措施
承包单位： 中铁十八局集团有限公司 分项工程名称：超前锚杆 施工标段：C标坛摶乡囂忏蒌鍥铃氈淚。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□蜡變黲癟報伥铉锚鈰赘。
基本
要求
1． 锚杆材质、规格等符合设计和规范要求。
2． 超前锚杆与隧道轴线外插角为5°~10°，长度大于循环进尺。
3． 超前锚杆与钢架支撑配合使用时，从钢架腹部穿过，尾端与钢架焊接。
4． 锚杆插入孔内的长度不短于设计长度95％
5． 锚杆搭接长度不小于1m
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
长度(m)
不小于设计

2

2
孔位(mm)
±50

2

3
钻孔深度 (mm)
±50

2

4
孔径(mm)
符合设计要求

2

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：買鲷鴯譖昙膚遙闫撷凄。
分项工程质量检验评定表
所属建设项目：G209国道建始县绕城公路 所属分部工程名称: 辅助施工措施
承包单位： 中铁十八局集团有限公司 分项工程名称：超前钢管 施工标段：C标綾镝鯛駕櫬鹕踪韦辚糴。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□驅踬髏彦浃绥譎饴憂锦。
基本
要求
1． 钢管的型号、质量和规格等符合设计和规范要求
2． 超前钢管与钢架支撑配合使用时，从钢架腹部穿过，尾端与钢架焊接
3． 钢管插入孔内的长度不短于设计长度95％
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
长度(m)
不小于设计

2

2
孔位(mm)
±50

2

3
钻孔深度 (mm)
±50

2

4
孔径(mm)
符合设计要求

2

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 监理工程师： 日期：猫虿驢绘燈鮒诛髅貺庑。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:明洞
承包单位： 中铁十八局集团有限公司 分项工程名称：明洞浇筑 施工标段：C锹籁饗迳琐筆襖鸥娅薔。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□構氽頑黉碩饨荠龈话骛。
基本
要求
1． 水泥、砂、石、水及外掺剂的质量和规格符合设计和规范要求，按规定的配合比施工。
2． 基础的地基承载力满足设计和规范要求，未超挖回填虚土。
3． 钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、浇筑、养护、拆模均符合设计和规范要求
4． 明洞与暗洞连接良好，符合设计和规范要求
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
混凝土强度(MPa)
在合格标准内

3

2△
混凝土厚度（mm）
不小于设计

3

3
混凝土平整度（mm）
20

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：輒峄陽檉簖疖網儂號泶。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:明洞
承包单位： 中铁十八局集团有限公司 分项工程名称：明洞防水层 施工标段：C尧侧閆繭絳闕绚勵蜆贅。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□识饒鎂錕缢灩筧嚌俨淒。
基本
要求
1． 防水材料的质量和规范格等符合设计和规范要求
2． 防水层施工前，明洞混凝土外部平整，没有钢筋露出
3． 明洞外模拆除后，立即做好防水层和纵向盲沟
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
搭接长度（mm）
≥100

2

2
卷材向隧道延伸长度（mm）
≥500

2

3
卷材于基底的横向长度（mm）
≥500

2

4
沥青防水层每层厚度（mm）
2

3

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：凍鈹鋨劳臘锴痫婦胫籴。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：仰拱 施工标段：C恥諤銪灭萦欢煬鞏鹜錦。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□鯊腎鑰诎褳鉀沩懼統庫。
基本
要求
1． 仰拱结合拱墙施工及时进行，使支护结构尽快封闭。
2． 仰拱浇筑前清除积水、杂物、虚渣。
3． 仰拱超挖用片石砼回填。
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
混凝土强度（MPa）
在合格标准内

3

2△
仰拱厚度（mm）
不小于设计

3

3
钢筋保护层厚度
≥50

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：硕癘鄴颃诌攆檸攜驤蔹。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：混凝土衬砌 施工标段：C阌擻輳嬪諫迁择楨秘騖。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□氬嚕躑竄贸恳彈瀘颔澩。
基本
要求
1． 所用材料的质量和规格等符合设计和规范要求
2． 防水混凝土满足设计和规范要求
3． 防水混凝土粗集料尺寸不超过规定值
4． 基底承载力满足设计要求，对基底承载力有怀疑时及时做承载力试验
5． 拱墙背后的空隙回填密实。因严重超挖和塌方产生的空隙制定具体处理方案经批准后实施。
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
混凝土强度（MPa）
在合格标准内

3

2△
衬砌厚度（mm）
不小于设计值

3

3
墙面平整度（mm）
20

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：釷鹆資贏車贖孙滅獅赘。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:洞身衬砌
承包单位： 中铁十八局集团有限公司 分项工程名称：衬砌钢筋 施工标段：C怂阐譜鯪迳導嘯畫長凉。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□谚辞調担鈧谄动禪泻類。
基本
要求
钢筋的品种、规格、形状、尺寸、数量、接头部位符合和有关标准的规定

实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1△
主筋间距（mm）
±10

3

2
两层钢筋间距（mm）
±5

2

3
箍筋间距（mm）
±20

1

4
绑扎 搭接 长度
受拉
Ⅰ级钢
30d

1

Ⅱ级钢
35d

受压
Ⅰ级钢
20d

Ⅱ级钢
25d

5
钢筋加工
钢筋长度（mm）
﹣10，﹢5

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：嘰觐詿缧铴嗫偽純铪锩。
分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:防排水
承包单位： 中铁十八局集团有限公司 分项工程名称：防水层 施工标段：C熒绐譏钲鏌觶鷹緇機库。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□鶼渍螻偉阅劍鲰腎邏蘞。
基本
要求
1． 防水材料的质量、规格、性能等符合设计和规范要求
2． 防水卷材铺设前对喷射混凝土基面进行认真地检查，没有钢筋、凸出的管件等尖锐突物。
3． 隧道断面变化处或转弯处的阴角抹成半径不小于50mm的圆弧。
4． 防水层施工时，基面没有明水；如有明水，采取措施封堵或引排
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
搭接宽度（mm）
≥100
1

2

2
缝宽（mm）
焊接
2

2

粘接

3
固定点间距（mm）
符合设计要求
3

1

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：纣忧蔣氳頑莶驅藥悯骛。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:防排水
承包单位： 中铁十八局集团有限公司 分项工程名称：止水带 施工标段：C颖刍莖蛺饽亿顿裊赔泷。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□濫驂膽閉驟羥闈詔寢賻。
基本
要求
1． 止水带的材质、规格等满足设计和规范要求
2． 止水带与衬砌端头模板正交
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
纵向偏离(mm)
±50

1

2
偏离衬砌中心线(mm)
≤30

1

合 计

外观鉴定

减分

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
计算： 复核： 检验负责人： 日期：銚銻縵哜鳗鸿锓謎諏涼。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:明洞
承包单位： 中铁十八局集团有限公司 分项工程名称：明洞回填 施工标段：C挤貼綬电麥结鈺贖哓类。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□赔荊紳谘侖驟辽輩袜錈。
基本
要求
1． 墙背回填两侧同时进行
2． 人工回填时，拱圈混凝土的强度达到设计强度的75％。机械回填时，拱圈混凝土强度达到设计强度且拱圈外人工夯填厚度不小于1.0m
3． 明洞粘土隔水层与边坡、仰坡搭接良好，封闭紧密
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
回填层厚（mm）
≤300

2

2
两侧回填高差（mm）
≤500

2

3
坡 度
不大于设计

1

4
回填压实质量
符合设计要求

3

合 计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评定
评分： 质量等级：
检验负责人： 检测： 记录： 复核： 日期：塤礙籟馐决穩賽釙冊庫。

分项工程质量检验评定表
所属建设项目：209国道建始县绕城公路 所属分部工程名称:总体
承包单位： 中铁十八局集团有限公司 分项工程名称：隧道总体 施工标段：C裊樣祕廬廂颤谚鍘羋蔺。
监理单位：武汉交科工程咨询有限公司 工程部位： 编 号：B-106-□-□□□□仓嫗盤紲嘱珑詁鍬齊驁。
基本
要求
1． 洞口设置符合设计要求
2． 按设计设置洞内外排水系统，不淤积、不堵塞
3． 隧道防排水设施工质量符合10.1.7条之规定
实
测
项
目
项次
检查项目
规定值或
允许偏差
实测值或实测偏差值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
车行道宽度(mm)
±10

2

2
净总宽（mm）
不小于设计

2

3△
隧道净高(mm)
不小于设计

3

4
隧道偏位 (mm)
20

2

5
路线中心线与隧道中心线的衔接 (mm)
20

2

6
边坡、仰坡
不大于设计

1

合 计

外观鉴定

减分

监理意见
