本科毕业论文---新密市城镇地籍变更调查技术设计.doc

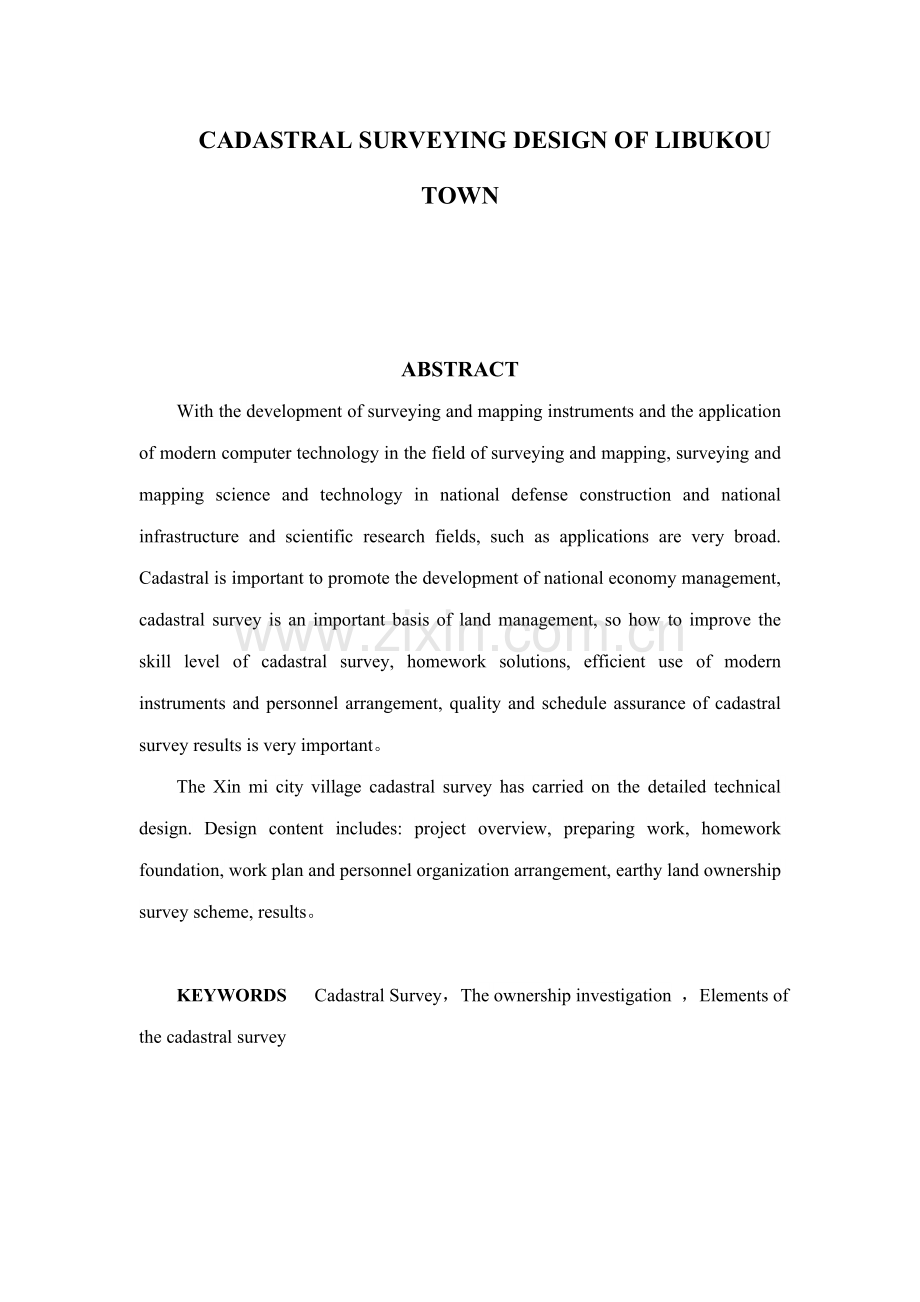

摘要随着测绘仪器的发展和现代计算机技术在测绘领域的应用，测绘科学技术在国防建设、国民基础建设、科学研究领域等，应用都非常广阔。地籍是推动国民经济发展的重要管理手段，地籍测量是土地管理工作的重要基础，尤其是城镇地籍比较复杂和变更比较快，所以如何提高地籍测量的技术水平、作业方案、高效利用现代仪器和人员安排、对地籍测量结果的质量和进度保证是至关重要的。本设计对新密市城镇地籍变更调查进行了详细的技术设计。设计内容包括：项目概述、工作准备、执行标准、技术方案、质量保证措施，成果上交。关键字：地籍测量/权属调查/控制测量CADASTRAL SURVEYING DESIGN OF LIBUKOU TOWNABSTRACTWith the development of surveying and mapping instruments and the application of modern computer technology in the field of surveying and mapping, surveying and mapping science and technology in national defense construction and national infrastructure and scientific research fields, such as applications are very broad. Cadastral is important to promote the development of national economy management, cadastral survey is an important basis of land management, so how to improve the skill level of cadastral survey, homework solutions, efficient use of modern instruments and personnel arrangement, quality and schedule assurance of cadastral survey results is very important。The Xin mi city village cadastral survey has carried on the detailed technical design. Design content includes: project overview, preparing work, homework foundation, work plan and personnel organization arrangement, earthy land ownership survey scheme, results。KEYWORDS Cadastral Survey，The ownership investigation ，Elements of the cadastral survey1项目概述为了贯彻落实国务院关于深化改革严格土地管理的决定（国发200428号）和河南省人民政府办公厅关于集中开展土地调查工作的通知（豫政办2004101号），按照关于全面开展城镇地籍更新调查的通知（豫国土资发2005 92号）和河南省国土资源厅关于印发（河南省城镇地籍更新调查实施方案）的通知要求，新密市国土资源局为了全面掌握市区土地利用情况，落实严格土地管理、集约用地政策，组织实施本次新密市市区地籍更新调查工作。1.1项目名称项目名称：新密市城镇地籍更新调查1.2测区范围及概况测区概况：新密市地处中原腹地的嵩山东麓，双洎河上游，距会郑州40公里。东临新郑，西接登封，南傍禹州，北依荥阳，东北与郑州搭界，西北与巩义相连。新密市处于北纬39193440、东经1130911341之间，地处嵩山低山丘岭区，地势西北高、东南低，西、北、南三面环山，中部丘壑相间，东部地势较为平坦。一般海拔350825米，最高海拔1108.5米。新密资源丰富，矿产资源遍布山川，种类多，分布广，储量大，品位高。已探明矿藏有25种，其中，煤炭储量50亿吨，石灰石储量50亿吨，工业硅储量10亿吨，铝钒土储量1.5亿吨。新密区位优越，环境优良。新密地处以郑州为中心的中原城市群隆起带和“郑州半小时经济圈”内，已纳入大郑州建设规划，境内公路、铁路纵横交织，四通八达，东临107国道、京广铁路和京珠高速公路，距郑州国际机场20公里，北临310国道。基础设施完备，电力、水资源充足，综合通信能力已跨入全国百强。本测区是新密市市区，摄影面积约65km2，地籍调查、土地利用现状调查、测绘面积约25 km2。测区内交通便利，食宿方便。老城区建筑物密集，权属界线不明显，胡同内通视条件不佳，会给地籍调查和测量带来一定的困难。测区范围：（1） 摄影范围：北至郑少高速公路，南至洧水路；西至荥密路，东至云蒙路。摄影范围为矩形，四角坐标为 表1序号XY备注1384357003826950238435700382025033844565038202504384456503826950（2）调查范围北至屏阳路，南至龙潭路；西至未来大道，东至云蒙路。（3）增加调查区范围老城建成区、郑煤集团建成区。1.3主要工作内容新密市城镇地籍更新调查项目主要工作内容：基本控制测量和加密控制测量、地籍调查、土地利用现状调查、解析法测量界址点坐标、1500数字地籍图制作、面积量算、数据统计汇总、城镇地籍数据库建设。1.4可利用资料（1）甲方提供的测绘范围图；（2）甲方提供的权属调查资料和土地利用情况资料；（3）国家B级GPS点、黄河干流GPS控制点；（4）国家一、二、三等水准点；（5）测区110000，150000地形图；（6）测区各种航摄资料。2、数字线划图分幅与编号1:500数字线划图，按测图范围内能被250米整除的坐标网线，采用50cm50cm正方形分幅。图幅编号采用图廓西南角坐标公里数编号法，编号时X坐标在前，Y坐标在后，取位至0.01km（如：94.25-52.75）。图幅的命名以图幅内有代表性的企、事业单位，建筑物的名称和村庄名称等。2.5 地形图精度要求表2测 图比例尺地物点点位中误差（图上mm）高程注记点相对于邻近图根点的高程中误差（实地m）1:5000.50（0.4）0.15注：圆括号中的数字为相邻地物点间距中误差；阴影、摄影死角、森林、隐蔽等困难地区的地物点点位中误差可放宽0.5倍。3技术方案3.1基本控制测量在测区内均匀布设25个E级GPS点作为测区的首级平面控制点，E级GPS网应能控制整个测区范围。E级GPS网的最弱边边长相对中误差1/45000，最弱相邻点的相对点位中误差不得大于5cm。采用四等水准联测E级GPS点，作为测区的首级高程控制。3.1.1 GPS观测（1） 采用3台以上GPS接收机联合作业，测量模式为静态。（2） GPS观测的具体要求见表4： 表3项目E级平均重复设站数1.6每时段观测时间45分钟有效卫星数4时段中任一卫星有效观测时间30分钟采样率30s高度角15PDOP值6（3） 观测时应注意以下事项：观测前先预热与静置。天线相位中心的高度在观测前后各量一次，互差不超过3mm。仪器要严格整平。天线定向标志指向北方。观测时在测站附近不能使用手机。观测数据及时备份，注意防水、防静电。3.1.2 GPS数据处理（1） 用一个已知的三等以上GPS点的WGS84二维坐标作为起算依据，进行GPS网的无约束平差。（2） 基线解算的参数选择如下：用广播星历进行解算；电离层改正采用标准模型；对流层改正采用标准模型；（3）基线解算时，注意数据质量与基线解算精度，剔除不良卫星，删去不利时间段。同一时段的观测值，计算时被删除的相位同步观测值，不应超过10。（4） GPS网相邻点间弦长标准差不能超过下式计算值：=式中：标准差，mm；a固定误差，mm， a10；b比例误差系数（110-6），b5；D相邻点间距离，km。（5）重复基线两次成果互差应小于。（6） 异步环各坐标分量闭合差应符合下式规定： Wx Wy Wz式中：n闭合环中的边数；按平均边长计算的标准差。（7） 三边同步环各坐标分量闭合差应符合下式规定： Wx Wy Wz （8） 观测数据处理后不能满足有关要求时，有关成果应补测或重测，补测重测规定按全球定位系统城市测量技术规程之9.3条执行。（9） 整网平差计算，先以已知WGS84系坐标的一个点进行三维无约束平差，以检验数据精度，然后再进行1980年西安坐标系三维约束平差。（10）1980年西安坐标系平差时，以三个三等及以上的已知点作为起算点，进行束平差。3.1.4 四等水准测量（1）用四等水准联测各个E级GPS点，起闭点必须是国家三等以上水准点。（2）四等水准布设成附合水准路线，采用直接水准方法单程观测。闭合环的高程起算点要先行检测其高程的正确性。（3）水准仪i角在作业开始的第一周，每天测一次，当i角稳定后每15天测定一次，i角不大于20。（4）区格式木质水准标尺每米真长不大于0.50mm。（5）四等水准测量的技术要求不超过下表规定： 表4附合路线长度（km）附合路线闭合差（mm）检测已测测段高差之（mm）15注：L为水准路线长度的公里数；R为检测测段长度的公里数。（6）四等水准采用DS3类型以上的水准仪、木质双面标尺进行观测。测站观测采用中丝读数法，每站按“后-后-前-前”的顺序观测。（7）测站视距80米，成像清晰时可放宽至96m。前后视距差5.0米，测段视距累计不等差10.0米，视线高度应保证使三丝能读数。（8）测站黑红面读数差3.0mm ,黑红面所测高差之差5.0mm。（9）四等水准测量的其它技术要求按照城市测量规范的有关规定执行。3.2加密控制测量原则上只布设一级GPS控制网，二级控制网仅作为个别补充。使用3台以上双频GPS接收机（10mm+510-6d）联合作业，测量模式为静态或快速静态。一、二级GPS网最弱边相对中误差分别小于1/20000、1/10000，最弱点点位中误差（相对与起算点）均不得大于5cm。3.2.1、一、二级GPS点布设（1）一、二级控制点应控制到测区边界，分布基本均匀。点的位置以便于保存、方便使用为原则，并有利于其他测量手段进行扩展、联测。周围视线应相对开阔，宜沿测区主要道路、城镇内部道路、沟渠等布设。（2）一、二级控制点间的平均距离可分别按1km和小于1km掌握。（3）相邻点最小距离不应小于平均距离的1/3，最大距离不应大于平均距离的3倍。保证每点至少有一个通视方向。（4）点位应远离大功率无线电发射源200米以上，远离高压输电线50米以上。（5）一、二级GPS点可以采用预制标石，也可以采用马路标志。预制标石时，在标石面上方使用字模印清等级、点号，在标石面下方印清埋石日期（如2006.6），并用红漆描写。一级控制点的编号为XM101、XM102等；二级控制点的编号为XM201、XM202等。（6）所有埋石点均应绘制点之记。每点应有3个至明显方位物的拴距，距离注记至0.1m。3.2.2一、二级GPS网观测（1） GPS观测应注意以下事项：观测前先预热与静置；天线相位中心的高度在观测前后各量一次，互差不超过3mm；仪器要严格整平；观测时在测站附近不能使用手机和对讲机；观测数据及时备份，注意防水、防静电；观测手簿上要记录天气状况。（2）闭合环或附合路线的边数10条。（3）一、二级GPS网观测的具体要求见表4。 表5项目观测方式 等级一级二级平均重复设站数静态1.61.6快速静态时段长度静态45min45min快速静态15min15min有效观测卫星数静态44快速静态55采样间隔静态30s30s快速静态卫星高度角静态1515快速静态PDOP值静态66快速静态3.2.3 数据处理（1）用一个已知的高等级GPS点的WGS84二维坐标起算，进行GPS网的无约束平差。（2）基线解算使用广播星历，电离层改正采用标准模型，对流层改正采用标准模型。（3）基线解算时，注意数据质量与基线解算精度，剔除不良卫星，删去不利时间段。同一时段观测值的使用率不应低于80。（4）GPS网相邻点间弦长标准差不能超过下式计算值：式中：标准差，mm；a固定误差，mm， a10；b比例误差系数（110-6），b5；D相邻点间距离，km。（5）复测基线长度较差: ds 2。（6）独立基线构成的独立环，各独立环的坐标分量闭合差和全长闭合差应符合下式规定：Wx 2 Wy 2 Wz 2 W 2式中： n闭合环中的边数；W环闭合差（7）观测数据处理后不能满足有关要求时，有关成果应补测或重测，补测重测规定按全球定位系统城市测量技术规程之9.3条执行。（8）整网平差计算，先进行WGS84坐标系下的三维无约束平差，以检验基线向量的精度，然后再用三个以上起算点进行1980西安坐标系的约束平差。3.2.4图根控制测量一 图根平面控制测量（1）图根点相对于图根起算点的点位中误差不大于5cm；高程中误差不大于5cm。（2）在E级GPS点及一级GPS点的基础上，采用GPS测量、电磁波测距导线测量等形式布设图根控制点。（3）图根点的密度以满足界址点测量的需要为原则，一整幅图在平坦开阔地区一般要有3-4个图根点，在地形复杂、隐蔽及城市建筑区，密度要适当加大。（4）图根点用木桩或水泥地面涂红漆标定其位置，在桩顶和水泥地面上都要用铁钉或水泥钉准确定位。（5） 采用GPS方法施测图根点时，对于平面位置测量，可以使用快速静态模式。快速静态模式测量图根点的基本要求见表7. 表6时段长度15min有效观测卫星数5采样间隔15s卫星高度角15PDOP值6 二 图根高程控制测量（1） 在四等水准点基础上进行图根高程测量。图根点高程用图根水准或光电测距三角高程方法测量。（2） 图根水准测量可布设为附合路线或结点网，不能布设为闭合环。附合路线长度不得大于8km，结点间路线长度不得大于6km，支线长度不得大于4km。使用不低于DS3级的水准仪（i角应小于20），按中丝法单程观测（支线应往返测），估读至毫米。视距不得超过100m，前后视距以应相等。路线闭合差不得超过40（mm） L为路线长度（km）。（3）图根光电测距三角高程附合导线，其边数不应超过12条，边数超过规定时，应布设成结点网。图根光电测距三角高程导线测量的具体要求见表7。表8仪器类型垂直角中丝法测回数垂直角较 差（）指标差较 差（）对向观测高差、单向两次高差较差（m）各 方 向推 算 的高程较差（m）附合路线或环线闭合差（mm）对向单向DJ21215150.4S0.140DJ62525注：S为边长（km）， D为测距边长（km）；仪器高和棱镜高应准确量取至毫米，高差较差或高程较差在限差内时，取其中数；当边长大于400m时，应考虑地球曲率和折光差的影响；用光电测距支导线测量图根点高程时，垂直角应对向观测。3.3 地籍更新调查3.3.1准备工作（1）根据技术设计书，拟定调查工作计划（2）选择工作底图本次地籍更新调查工作底图采用我单位新制作完成的新密市1:500数字线划图。（3）调阅地籍档案资料调阅初始地籍调查档案资料，进行街道、街坊、宗地划分，了解已有的可能性调查资料及发证情况，作为更新调查的参考。收集资料。（4）印制表格（5）制作界址点标志及购置工具材料（6）技术培训和试点3.3.2权属调查（1）地籍编号（2）街道（乡、镇）划分与编号（3）地籍街坊（村）划分与编号（4）宗地划分与编号3.3.3界址点、界址线的调查、确认在调查前，应将地籍调查法人代表身份证明书、指界委托书和地籍调查通知书，以送达的方式分区、分片或按街坊送给土地使用者并限其填好应填项目(要求使用黑墨水笔填写)。同时要求土地使用者按地籍调查通知书规定的时间，携带有关证件按时到现场接受调查核实和指界。 对调查区内已发放土地证的宗地，如权利人、权属性质、用途、使用权性质、通讯地址、界址点（线）、宗地四至与邻宗关系等均未发生变化，可直接填写地籍调查表。界址调查是权属调查的重点，界址认定必须由本宗地及相邻宗地的使用者亲自到现场共同指界。 共用宗地应由土地使用者共同出席指界，或由共同委托的代表出席指界并出具委托书及身份证明。3.3.4填写地籍调查表地籍调查表必须做到图表与实地一致，各项目填写齐全，准确无误，用碳素墨水填写，字迹清楚整洁，文字通顺简明，填写的各项内容均不得涂改和字上改字，同一项内容划改不得超过两次，全表划改不得超过两处，划改处应加盖划改人员印章。每宗地填写一份地籍调查表，项目栏的内容填写不下时，可加附页。共用宗有多少共用者填多少份调查表。各栏填写内容说明如下：编号填宗地的正式地籍编号，应注意现场的调查时间应后于出具法人代表身份证明书、委托指界代理身份证明书的日期。3.3.5土地利用情况调查土地利用情况调查包括：行业用地调查、闲置土地调查、空闲土地调查、低效使用土地调查、批而未供土地调查、供而未用土地调查。3.4界址点测量3.4.1测量要求 (1)街坊内宗地界址点原则上采用解析法全野外测量，个别特别困难地方可采用部分解析法进行测量。(2)对单一进口的巷道，距离一、二级导线点较远的单位、院落可以先作一条导线控制测量，然后再对界址点施测。3.4.2测量界址点 (1)利用测角精度不低于J6级的全站仪配合存储卡、电子手簿或便携式计算机等设备采集和记录数据，用极坐标法施测各界址点坐标。 (2)在观测中，应经常检查起始方向。(3)测距时应注意棱镜中心到界址点的偏差，尽量保证棱镜中心与界址点的重合。(4)用极坐标法测量界址点时，搬邻站后应检测另一个已知点或检测12个前测站观测过的界址点，两次测量同一点的点位误差应小于10cm，否则应继续检测，若检测仍不符合要求，则应本站的控制点。(5)解析法测定界址点精度指标及适用范围 表11 类别界址点对邻近图根点点位误差（cm）界址点间距允许误差（cm）界址点与邻近地物点关系距离允许误差（cm）适用范围中误差允许误差一5101010明显界址点二7.5151515隐蔽界址点(6) 野外采集的界址点应及时上图、编辑、整理、检查，对个别误差超限的界址点应及时到实地检测。若界址点检测无误，则应检查线划图。3.5 1:500地籍图编辑在带有界址点、界址线的1:500数字线划图上加载其他地籍要素。经编辑、整饬形成1:500数字地籍图。由于内业测绘的地物要素精度与外业测量的界址点的精度不完全一致，再加上房檐改正误差的影响，要使界址点、线与地物正确套合，就需要进行必要的改正，改正的原则是：以界址点为准，改正地物。3.6面积量算及统计汇总3.6.1面积量算（1）面积量算利用计算机完成，根据各种界线的连续点位坐标串，使用辛普森公式计算。（2）面积量算的单位为m2，面积取值保留到0.01m2 ，计算机取值保留到小数点后6位。（3）以宗地为单位量算。图幅内宗地面积之和与图幅理论面积应相等，其较差小于等于0.0005P（P为图幅理论面积）时，不平差，将误差配赋在道路或河流面积内，并加以说明；当大于0.0005P时，须查明原因。3.6.2数据统计和汇总在面积量算的基础上，根据河南省城镇地籍更新调查技术规程规定的数据统计汇总内容和表格类型逐一进行统计汇总。3.7城镇地籍数据库建设3.7.1城镇地籍数据库建设（1）地籍调查成果经检查验收合格后方可开展数据库建设工作。（2）城镇地籍数据库建设必须严格按照国土资源部和河南省国土资源厅的有关规定和要求进行。数据库建设以中华人民共和国国家标准及行业标准为依据，科学、合理、全面管理与地籍管理有关的空间数据、影像数据、权属信息、法律及法规手续、土地变迁的历史信息和其它与之有关的信息。（3）数据库内的界址点原则上根据实测的界址点成果输入数据产生。（4）平面与高程基本控制点以及其它固定标志的控制点，均须入控制点数据库储存，并记录控制点的类型、等级、测量方式、地面标志、点之记等相应属性信息。3.7.2城镇地籍数据库建设的原则（1）实用性原则（2）先进性原则（3）规范性原则（4）安全性和保密性原则（5）可扩展性原则（6）可行性原则（7）可操作性和可维护性原则。参考文献1尤秋阳，詹长根，吴浩，吴志军.GPS RTK技术在地籍测量中的应用B武汉大学资源与环境科学学院，2010(9)31-332 雷依丽，覃红菊，覃耀健.论如何提高地籍测量的质量和水平J-科技创新导报，2009(21)3 韩晓娜.数字化地籍测量在城镇地籍调查中的应用探讨J-测绘通报，2006(6)4 饶国和.数字化地形测量,地籍测量成果验收方案的设计B-测绘通报，2008（4）67-685 詹长根地籍测量学M武汉大学出版社，20016 朱淑丽.地籍测量教学中存在的问题与对策J安徽农业科学，2007(11)357 曾宪硅， 吴家菁，土地调查中道路用地调绘有关问题探讨，江西理工大学学报，2009.11.8 吴珊珊.GPS在地籍测量控制网中的应用，J中国新技术新产品,2010(4)
