人教版2023初中物理九年级物理全册第十六章电压电阻常考点.docx

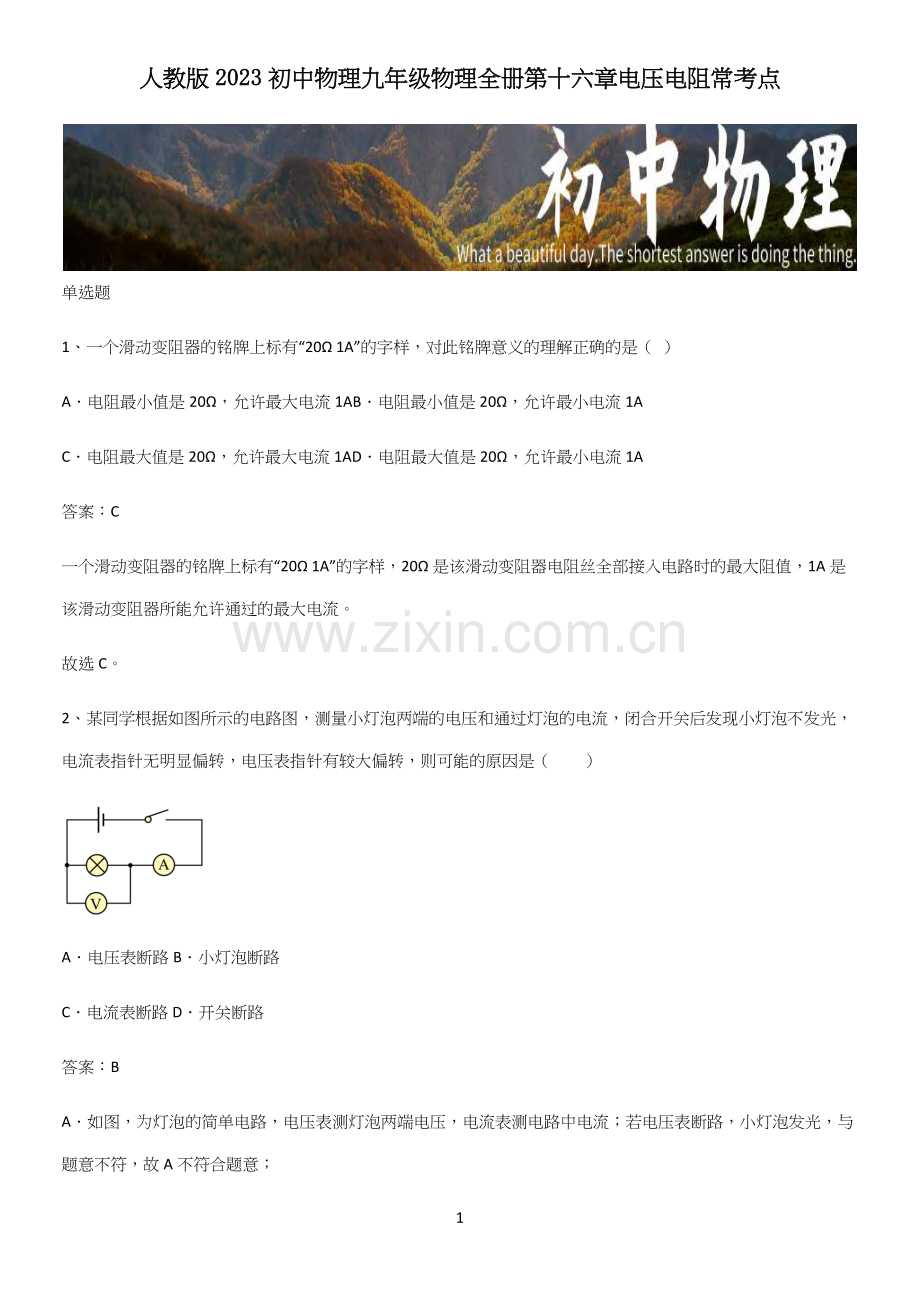

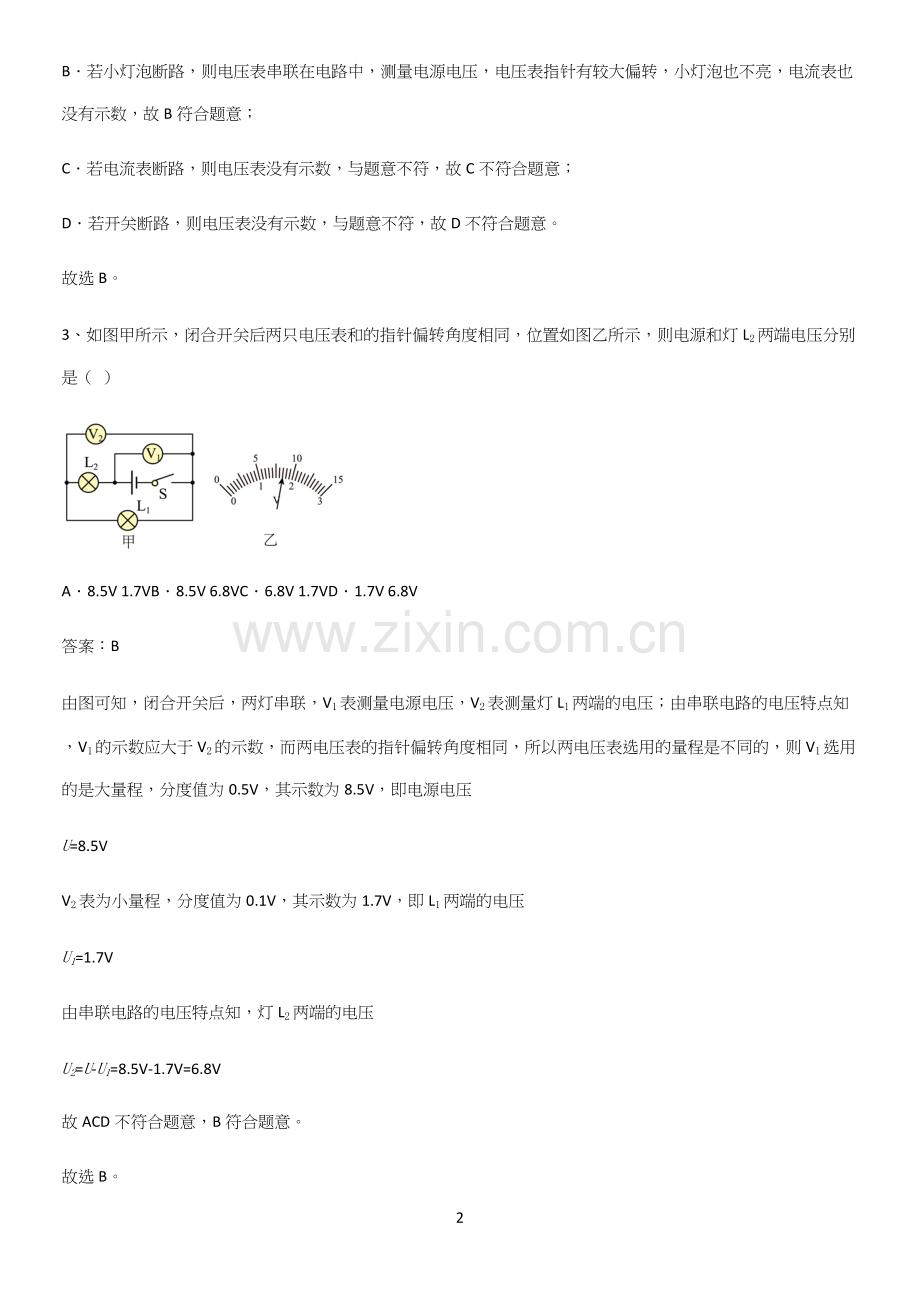

人教版2023初中物理九年级物理全册第十六章电压电阻常考点1单选题1、一个滑动变阻器的铭牌上标有“201A”的字样，对此铭牌意义的理解正确的是（）A电阻最小值是20，允许最大电流1AB电阻最小值是20，允许最小电流1AC电阻最大值是20，允许最大电流1AD电阻最大值是20，允许最小电流1A答案：C一个滑动变阻器的铭牌上标有“201A”的字样，20是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。故选C。2、某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（）A电压表断路B小灯泡断路C电流表断路D开关断路答案：BA如图，为灯泡的简单电路，电压表测灯泡两端电压，电流表测电路中电流；若电压表断路，小灯泡发光，与题意不符，故A不符合题意；B若小灯泡断路，则电压表串联在电路中，测量电源电压，电压表指针有较大偏转，小灯泡也不亮，电流表也没有示数，故B符合题意；C若电流表断路，则电压表没有示数，与题意不符，故C不符合题意；D若开关断路，则电压表没有示数，与题意不符，故D不符合题意。故选B。3、如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（）A8.5V1.7VB8.5V6.8VC6.8V1.7VD1.7V6.8V答案：B由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，所以两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为8.5V，即电源电压U=8.5VV2表为小量程，分度值为0.1V，其示数为1.7V，即L1两端的电压U1=1.7V由串联电路的电压特点知，灯L2两端的电压U2=U-U1=8.5V-1.7V=6.8V故ACD不符合题意，B符合题意。故选B。4、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（）A灯泡L1短路B灯泡L1断路C灯泡L2短路D开关S断路答案：BA若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；B若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；C若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；D若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。故选B。5、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A若只将B、C接入电路，顺时针旋转滑片，灯泡变亮B若只将A、C接入电路，顺时针旋转滑片，灯泡变亮C该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显答案：BA若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入申路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故A正确，不符合题意；B若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故B错误，符合题意；C电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确，不符合题意；D将A、B接入电路，若只将电阻丝做得更细些，电阻丝的电阻变大，以相同速度顺时针旋转滑片，滑动变阻器接入电路中的电阻变化较大，根据欧姆定律可知，电路中的电流变化较大，灯泡亮度变化更明显，故D正确，不符合题意。故选B。6、如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A电阻R1断路B电阻R1短路C滑动变阻器R断路D滑动变阻器R短路答案：CBD若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；A如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；C如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。故选C。7、如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。则该电路的故障可能是（）A灯泡L开路B灯泡L被短路C电阻R开路D电阻R被短路答案：BA若灯泡L开路，电路是断路，电流表没有示数，故A不符合题意；B若灯泡L被短路，电路是通路，电流表有示数，电压表没有示数，故B符合题意；C若电阻R开路，电路是断路，电流表、电压表都没有示数，故C不符合题意；D若电阻R被短路，只有灯泡的简单电路，电压表有示数，故D不符合题意。故选B。8、下列说法正确的是（）A金属导体中自由电子定向移动的方向为电流方向B电压使自由电荷定向移动形成电流C只有负电荷定向移动才能形成电流D加在导体两端的电压越高，导体的电阻越大答案：BA正电荷定向移动的方向为电流的方向，在金属导体中，自由电子定向移动的方向跟电流方向相反，故A错误；B电荷在电路中定向运动时，电路两端需要电压，电压使自由电荷定向移动形成电流的原因，故B正确；C电荷的定向移动形成电流，可以是正电荷、也可以是负电荷定向移动形成电流，也可以是正、负电荷同时向相反方向移动形成电流，故C错误；D导体的电阻是导体的一种性质，电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关，故D错误。故选B。9、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（）A保险丝的电阻比铜丝的大B通过保险丝的电流比铜丝的大C电流通过保险丝产生的热量比铜丝的多D为了用电安全，禁止用铜丝代替保险丝答案：BA由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；B由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；C由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；D若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。故选B。10、将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）AN接C，M接DBN接C，M接FCN接D，M接FDN接E，M接D答案：B开关S闭合后，滑片P向左移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，故滑动变阻器下端应接C接线柱，即N接C，而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个，故ACD不符合题意，B符合题意。故选B。11、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（）A滑动变阻器断路B灯泡断路C开关断路D灯泡短路答案：BN试触E，发现电压表示数为零，说明电路E点到电源负极存在断路；N试触F点时、电压表示数接近3V，说明电压表与开关组成了通路，即F点到电源负极电路正常；N试触G点时、电压表示数也接近3V，说明电源电压接近3V；由以上分析可知故障出现在E、F之间，若故障只有一个，则可能是灯泡断路，故B符合题意，ACD不符合题意。故选B。12、图所示电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变小的是（）电流表A1接在a点，滑片P向左移动电流表A1接在a点，滑片P向右移动电流表A1接在b点，滑片P向右移动电流表A1接在b点，滑片P向左移动A和B和C和D和答案：B由图可知，该电路为并联电路；电流表A接在干路中，测量的是干路的电流。电流表A1接在a点，根据并联电路各支路互不影响可知，滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；并联电路中各支路互不影响，所以通过a点的电流不变，即电流表A1示数不变；根据并联电路的电流规律可知，干路中的电流减小，电流表A的示数变小；所以电流表A1和A的示数的比值变大；同理可知，电流表A1接在a点，滑片P向左移动时，电流表A1和A的示数的比值变小，故正确，错误；电流表A1接在b点，滑片P向右移动，滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1示数减小；并联电路中各支路互不影响，所以通过a点的电流不变；根据并联电路的电流规律可知，干路中的电流减小，电流表A的示数变小；根据IbIa+Ib11+IaIb可知，电流表A1和A的示数的比值变小；同理可知，电流表A1接在b点，滑片P向左移动时，电流表A1和A的示数的比值变大，故正确，错误。综上，ACD不符合题意，B符合题意。故选B。13、在图中的圆圈均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（）A可以都是电压表B可以都是电流表C可以都是电流表D可以都是电压表答案：CA假设可以都是电压表，开关S闭合后，根据电流的流法，电流从电源正极流出，电压表相当于断路，那么如果是电流表，电流流过后，就不能流过左边的灯泡，因为是电压表，相当于断路，那么不是两灯均能发光，与题意不符合，假设不成立，不可以都是电压表，故A错误；B假设可以都是电流表，开关S闭合后，根据电流的流法，必须是电压表，否则电路会短路，必须是电流表，否则没有灯泡会亮，则此时只有左边的灯泡亮，右边灯泡不亮，不是两灯均能发光，与题意不符合，假设不成立，不可以都是电流表，故B错误；C假设可以都是电流表，开关S闭合后，根据电流的流法，必须是电压表，否则电路会短路，可以是电流表，这样两灯是并联，两灯均能发光，电流表测的是干路电流，电流表测的是左边灯泡的电流，电流表测的是右边灯泡的电流，电压表测的是右边灯泡的电压，各表均有示数，与题意相符合，假设成立，可以都是电流表，故C正确；D假设可以都是电压表，电压表相当于断路，开关S闭合后，电路相当于断路，两灯均不能发光，与题意不符合，假设不成立，不可以都是电压表，故D错误。故选C。14、如图所示的电路，电源电压恒定，当开关S闭合时（）A电流表示数变小，电压表示数变大B电流表示数变大，电压表示数不变C电流表示数不变，电压表示数变小D电流表示数不变，电压表示数变大答案：B由电路图可知，开关S断开时，电路为R2的简单电路，电流表测电路中的电流，电压表测电源两端的电压；当开关S闭合时，两电阻并联，电压表测电源两端的电压，电流表测干路电流，因电源电压恒定，所以，当开关S闭合时，电压表的示数不变；因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流变大，即电流表示数变大，综上分析知，故ACD不符合题意，故B符合题意。故选B。15、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（）AL1与L2的亮度一定不同BL1与L2两端的电压一定不相等C若L1被短路，则L2一定不亮D通过L1与L2的电流一定相等答案：CAD如图可知，在S1、S2都闭合后，两灯泡并联；由于灯泡的规格不知道，其电阻值也是未知，根据I=UR和PUI可知，通过两个灯泡的电流和亮度无法判定，可能相等，也可能不相等，故AD错误；B并联电路各支路两端电压相等，所以L1与L2两端的电压一定相等，故B错误；C若L1被短路，那么出现电源短路情况，所有用电器都不能够工作，所以L2一定不亮，故C正确。故选C。多选题16、关于电流表和电压表的使用，下列说法中正确的是（）A测量电压时，电压表必须与被测电路并联B测量电流时，电流表必须与被测电路串联C不管是电流表还是电压表，连接时必须使电流“+”入“-”出D电压表的量程改变后，每小格表示的值仍保持不变答案：ABCA电压表在使用时，要并联在被测电路两端，故A正确；B电流表在使用时，要和被测电路串联，故B正确；C电流表和电压表在使用时，都应让电流从电表的正接线柱流入，负接线柱流出，故C正确；D电压表015V的大量程，每小格为0.5V，电压表03V的小量程，每小格为0.1V，所以电压表的量程改变后，每小格表示的值会改变，故D错误。故选ABC。17、下列说法中正确的是（）A原子是由带正电的原子核和带负电的核外电子构成的B由于绝缘体内没有电荷，因此绝缘体不容易导电C用电器中有电流通过，它两端就一定有电压D金属以及酸碱盐的水溶液容易导电，是因为他们有大量的自由电荷答案：ACDA原子核由带正电的质子和不带电的中子组成，原子是由带正电的原子核和带负电的核外电子构成的，故A正确；B由于绝缘体内缺少能够自由移动的电荷，因此绝缘体不容易导电，故B不正确；C电压是使电荷定向移动形成电流的原因，电路中有电流，则电路两端一定有电压，故C正确；D金属容易导电靠的是大量的自由电子；酸碱盐的水溶液导电靠的就是大量的正负离子，故D正确。故选ACD。18、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；（3）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；（3）测出每段线条两端的电阻记录在下表。表格2B4B6B8B9B低含量(%)高30.790.670.4960.650.430.28根据实验数据，以下说法不正确的是（）A铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好B根据实验数据可以推测电阻最小的是C在表格中从左往右，线条导电性能越好，则线条两端的电阻越小D不同型号的铅笔，画的宽度、长度、涂的次数都会影响到线条的电阻值答案：BDA碳为导体，铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好，电阻越小，故A正确，不符合题意；B根据实验数据得，2B铅笔的含碳量最低，且涂划次数越多，电阻越小，因此可以推测电阻最大的是，故B不正确，符合题意；C在表格中从左往右，铅笔的含碳量越来越高，线条两端的电阻越小，线条导电性能越好，故C正确，不符合题意；D由表格中数据得，不同型号的铅笔，画的宽度、长度相同时，涂的次数不同，线条电阻不同，即只能得到不同型号的铅笔画的宽度、长度相同的线条时，涂的次数会影响线条电阻，故D不正确，符合题意。故选BD。19、如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（）A灯L1和灯L2串联B灯L1和灯L2两端的电压一定相等C通过灯L1的电流与通过灯L2的电流可能相等D通过灯L1的电流与通过电源的电流一定相等答案：BCA开关闭合后，电路中有两条并列的电流路径，因此灯L1和灯L2并联，故A错误；B两灯并联，由并联电路的电压特点可知，两灯的两端电压一定相等，故B正确；C当两灯泡的规格不相同时，通过灯L1和灯L2的电流不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流相等，故C正确；D通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。故选BC。20、小萌同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路。下列分析正确的是（）A若将A、C端接进电路，向D端移动滑片P，电阻变大B若将B、C端连入电路中，闭合开关前，滑片P应移动到最右端C若将A、B端连入电路中相当于一根导线D若将B、D端连入电路中，闭合开关滑开P向左移，灯泡变暗答案：AD滑动变阻器利用了导体的电阻与长度的关系，其他条件不变的情况下，导体越长电阻越大。为了保护电路，连接电路时应将滑动变阻器的滑片放到最大阻值处。A若将A、C端接进电路，向D端移动滑片P，电阻变大，正确；B若将B、C端连入电路中，闭合开关前，滑片P应移动到最左端，错误；C若将A、B端连入电路中相当于定值电阻，错误；D若将B、D端连入电路中，闭合开关滑开P向左移，电阻变大，灯泡变暗，正确。故选AD。21、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法错误的是（）A小灯泡越亮，表示接入的合金丝电阻越大B通过小灯泡亮度来反映导体电阻的大小，采用了转换法C利用此装置能探究导体电阻大小和横截面积的关系D利用此装置不能探究导体电阻大小和长度的关系答案：ADA小灯泡越亮，这说明通过小灯泡的电流越大，电路中的电流越大，根据欧姆定律可知，电路中的电阻越小，接入的合金丝电阻越小，故A错误，符合题意；B实验中可以通过灯泡亮度来反映导体电阻的大小，灯泡越亮，说明电路中的电流越大，则接入的阻值越小，采用的是转换法，故B正确，不符合题意；C探究导体电阻大小和横截面积的关系时，可以分别将a、b两镍铬合金丝接入电路，故C正确，不符合题意；D利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故D错误，符合题意。故选AD。22、半导体材料有着广泛的应用，下列物体中应用了半导体材料的是A输电线B电话机C计算机D电视机答案：BCD分析：半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，用于制作二极管、三极管、集成电路解：电话机、电脑、电视机中都有集成电路，集成了很多半导体元件，故B、C、D符合题意；半导体的导电性能介于导体和绝缘体之间，用来做输电线，会损失一部分电能，故A不符合题意；故BCD选项正确23、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）AM接A，N接BBM接B，N接DCM接A，N接DDM接C，N接B答案：BC由题意可知，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大、接入的电阻变小，则D接线柱一定要接入电路，再从A、B接线柱中选择其中一个，故“M接A，N接D”或“M接B，N接D”均符合要求。故BC符合题意，AD不符合题意。故选BC。24、某同学如图所示的器材探究“影响导体电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法错误的是（）A小灯泡越亮，表示接入的合金丝电阻越大B利用此装置能探究导体电阻大小和横截面积的关系C利用此装置能探究导体电阻大小和长度的关系D利用此装置能探究导体电阻大小和材料的关系答案：ADA小灯泡越亮，电路中的电流越大，表示接入电路的合金丝的电阻越小，故A错误，符合题意；B探究导体电压大小与横截面积的关系时，可以分别将a、b两根合金丝接入电路，两根合金丝的长度、材料相同，但横截面积不同，所以可以探究导体电阻与横截面积的关系，故B正确，不符合题意；C利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故C正确，不符合题意；D因a、b两根合金丝的材料相同，所以无法探究电阻与材料的关系，故D错误，符合题意。故选AD。25、小明利用如图电路探究串联电路的规律，下列做法及分析正确的是（）A闭合开关，两灯都亮，当灯L1的灯丝断了，L2仍然可以亮B分别把开关改接到a、b、c处，发现串联电路开关的位置改变了，对电路的控制作用不变C分别将电压表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式U=U1+U2D分别将电流表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式Ia=Ib=Ic答案：BDA由图可知，灯L1和L2串联，当电路中某处断开时，整个电路断路，所以当灯L1的灯丝断了时，L2也不发光，故A错误；B串联电路中的开关控制整个电路，其作用与位置无关，故B正确；C电压表应与被测电路并联，若分别将电压表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，电压表均测量电源的电压，示数相等，不能得到串联电路的电压规律，故C错误；D串联电路中各处的电流相等，即分别将电流表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式Ia=Ib=Ic，故D正确。故选BD。填空题26、2022年2月4日，第24届冬奥会开幕式在北京举行。小华和家人在家中通过电视机，一起观看开幕式。如图所示，“冰雪五环”破冰而出，寓意打破隔阂，互相走近，大家融为一体。制作“五环”的发光二极管的主要材料是_（选填“导体”、“绝缘体”或“半导体”）。冬奥会上滑雪比赛中的滑板做得宽大是为了_压强。小华家电视机使用的家庭电路电压为_。答案：半导体减小220V1利用半导体可制作二极管三极管，此时制作“五环”的发光二极管的主要材料是半导体。2冬奥会上滑雪比赛中的滑板做得宽大，是在压力一定时，通过增大接触面积来减小压强。3我国家庭电路的电压是220V。所以小华家电视机使用的家庭电路电压为220V。27、石墨烯是一种新材料，具有优异的光学、电学、力学特性，石墨烯还具有很好的韧性，且可以弯曲。北京冬奥会运动场馆的最低温度可达-30左右，利用石墨烯制作的智能温控加热羽绒服可帮助工作人员抵御寒冷，有效提升保暖效果。可见，这种材料具有密度_（选填“较大”或“较小”）、电阻_（选填“较大”或“较小”）的特点。答案：较小较小12石墨烯是一种超轻材料，导电性能超强，即石墨烯的密度较小、电阻较小。28、如图甲所示，课外小组同学们将铜片和锌片插入苹果或橙子中，就制成了一个水果电池。在用橙子做电池时，先用手掌把橙子压在桌面上滚几下，然后把铜片、锌片插入其中，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图乙所示。由此可知：水果电池实现的是_能转化为_能，在此电路中水果扮演的角色是_；锌片是橙子电池的_极（正/负），橙子电池的电压为_V。为提高水果电池的输出电压，可以把若干个水果电池_（串联/并联）起来。答案：化学电电源负0.6串联12水果电池将水果中的化学能释放出来，化学能减小，产生了电能，故水果电池将化学能转化为电能。3在此电路中水果提供电能，故扮演的角色是电源。4因为电压表是“正进负出”，电流从电压表的负接线柱流出，流入锌片，故锌片是橙子电池的负极。5如图乙所示电压表，选择小量程，分度值为0.1V，故读数为0.6V。6为提高水果电池的输出电压，可以将若干电池串联，则总电压为各电池电压之和。29、如图甲所示电路，电灯的连接方式是_。当闭合开关后，两个电压表指针均图乙所示，则灯L1两端的电压为_V，灯L2两端的电压为_V。答案：串联61.51由电路图可知，两灯串联，电压表V1测电源电压；电压表V2测L2两端的电压。23根据串联电路的电压规律可知，电压表V1的示数应大于电压表V2的示数，而两电压表指针位置相同，则说明两表所选量程不同，所以，电压表V1选用的量程是015V，其分度值是0.5V，读数为7.5V，即电源电压U=7.5V电压表V2选用的量程是03V，其分度值是0.1V，读数为1.5V，即L2两端的电压U2=1.5V则L1两端的电压U1=UU2=7.5V1.5V=6V30、将一根镍铬合金丝均匀拉长接入电路，其电阻将_；若将这根镍铬合金丝对折后接入电路，其电阻将_。（填“变大”“变小”或“不变”）变阻器是通过改变接入电路中电阻线的_来改变电阻大小的，一只滑动变阻器的铭牌上标有“201A”的字样，则表示这只滑动变阻器的电阻变化范围是_。答案：变大变小长度02012电阻的大小与导体的材料、长度和横截面积有关。在材料相同时，导体越长，横截面积越小，电阻越大。将一根镍铬合金丝均匀拉长接入电路，长度变长，同时横截面积减小，故电阻变大；如果将这根镍铬合金丝对折后接入电路，长度减小，同时横截面积变大，电阻变小。34通过移动滑片，电阻丝接入电路的长度发生变化，连入电路中的电阻就发生变化，所以变阻器是通过改变接入电路中电阻线的长度来改变电阻大小的。滑动变阻器的铭牌上标有“201A”的字样，说明接入电阻最大可为20，最小为0，故这只滑动变阻器的电阻变化范围是020。22
