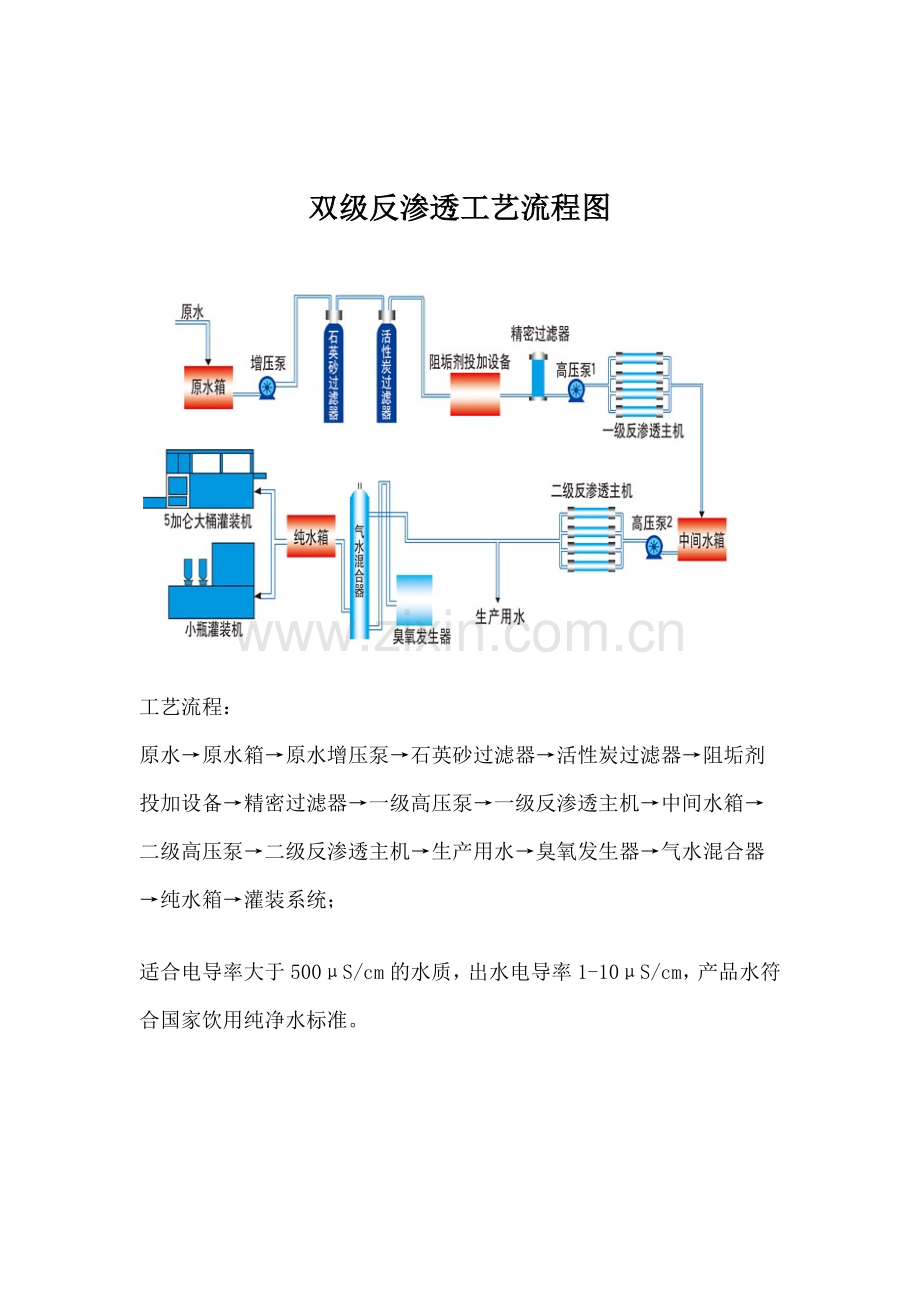

双级反渗透工艺流程图

工艺流程：
原水→原水箱→原水增压泵→石英砂过滤器→活性炭过滤器→阻垢剂投加设备→精密过滤器→一级高压泵→一级反渗透主机→中间水箱→二级高压泵→二级反渗透主机→生产用水→臭氧发生器→气水混合器→纯水箱→灌装系统；

适合电导率大于500μS/cm的水质，出水电导率1-10μS/cm，产品水符合国家饮用纯净水标准。

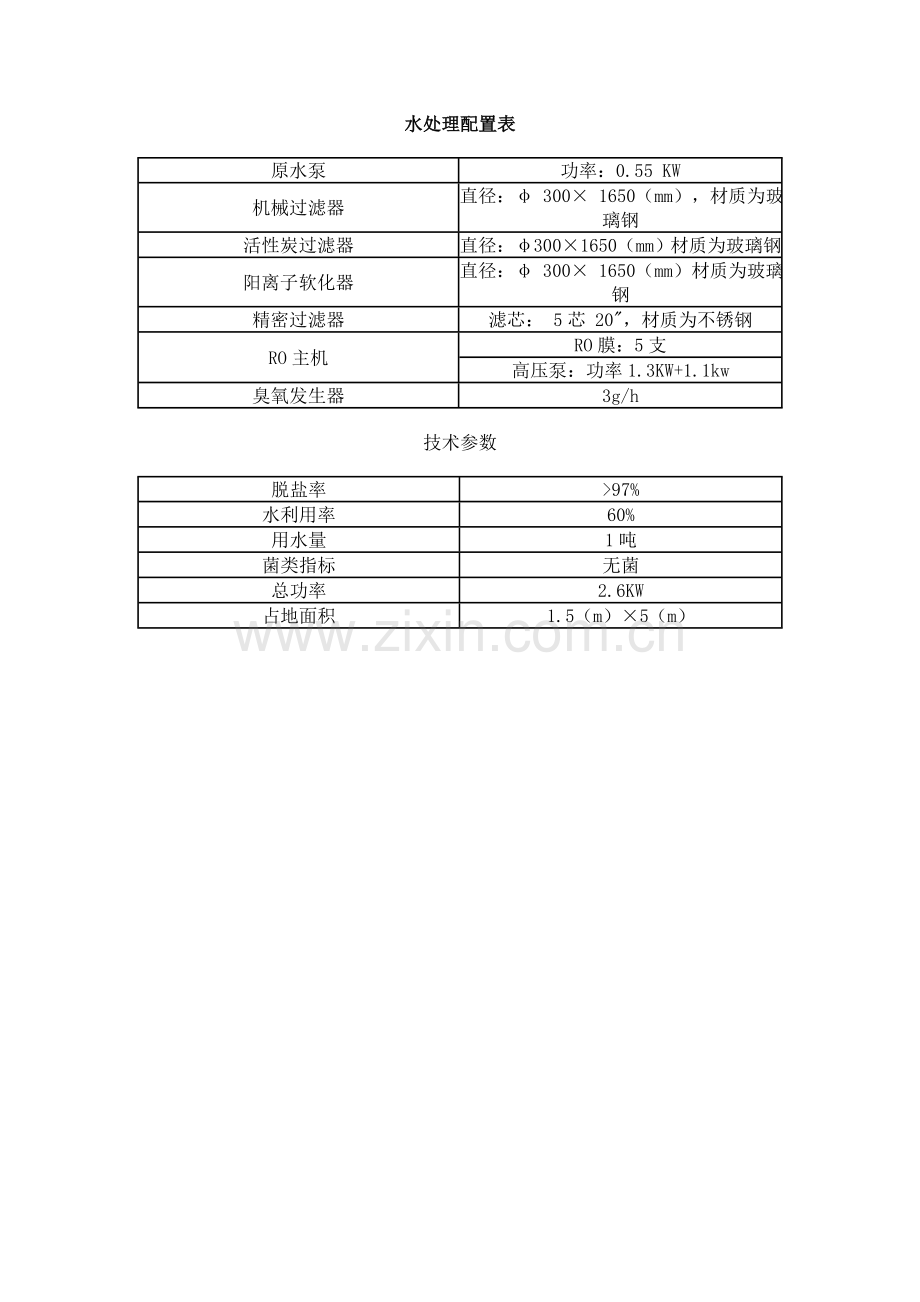

水处理配置表
原水泵
功率：0.55 KW
机械过滤器
直径：φ 300× 1650（mm），材质为玻璃钢
活性炭过滤器
直径：φ300×1650（mm）材质为玻璃钢
阳离子软化器
直径：φ 300× 1650（mm）材质为玻璃钢
精密过滤器
滤芯： 5芯 20"，材质为不锈钢
RO主机
RO膜：5支
高压泵：功率1.3KW+1.1kw
臭氧发生器
3g/h
技术参数
脱盐率
>97%
水利用率
60%
用水量
1吨
菌类指标
无菌
总功率
2.6KW
占地面积
1.5（m）×5（m）
