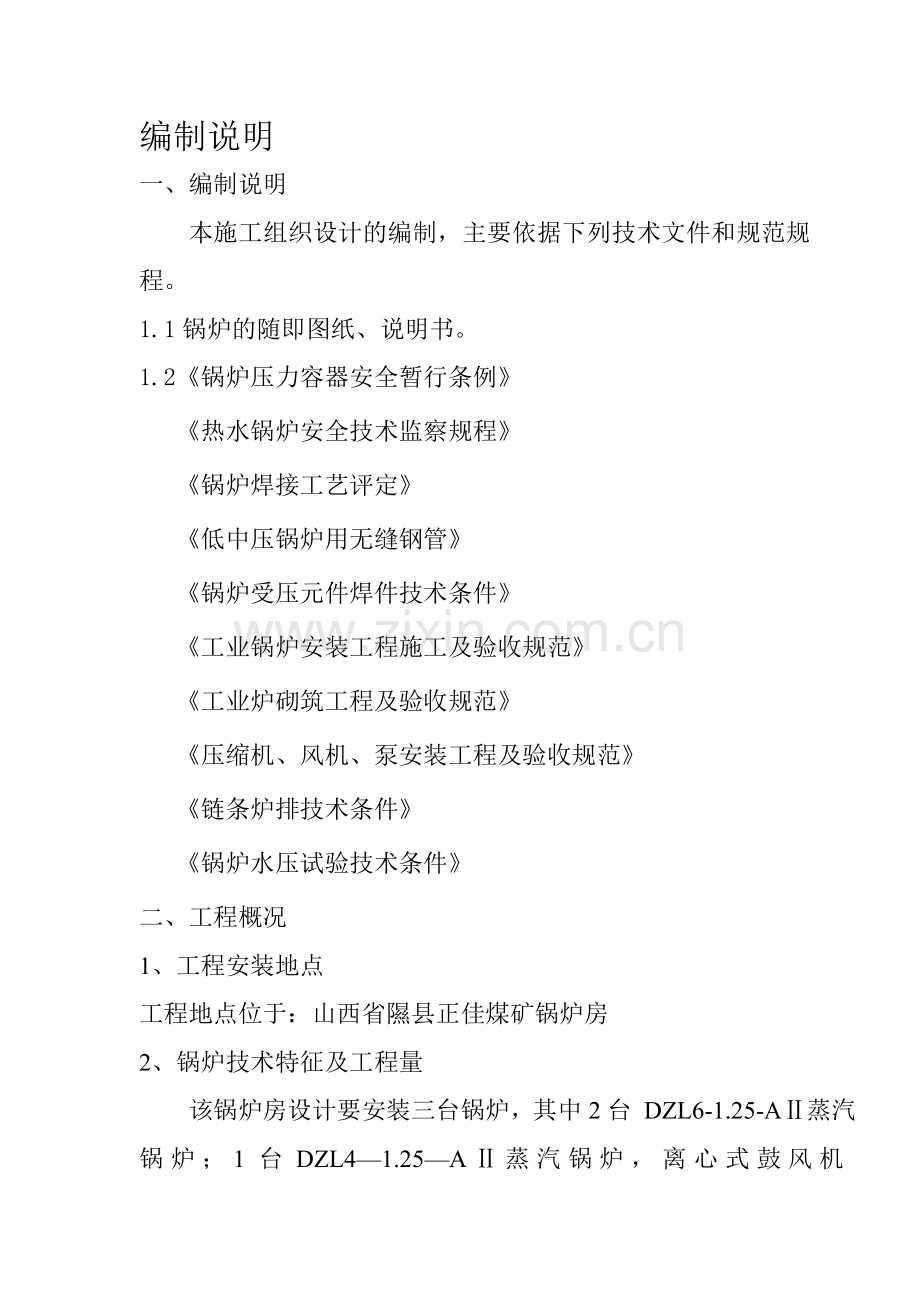

4锅炉安装施工方案.doc_第2页
第2页 / 共20页
4锅炉安装施工方案.doc_第3页
第3页 / 共20页
4锅炉安装施工方案.doc_第4页
第4页 / 共20页
4锅炉安装施工方案.doc_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、目 录第一章编制说明-3第二章施工准备和施工方法-4第一节施工方法-4第二节施工准备-4第二章工程施工 监督检查、验收的要点-5第三节泵类安装-5第四节箱罐安装-5第五节阀门与法兰安装-5第六节焊接要求-6第七节管道安装-6第八节烟风道制作安装-6第二章保证工程施工质量、进度 、安全的主要措施-7第九节保证施工质量的主要措施-81、施工后质量的控制措施-82、施工中质量的控制措施-83、保证施工进度的主要措施-9第十节保证施工进度的主要措施-101、施工前进度的控制措施-102、施工中进度的控制措施-103、施工后进度的控制措施-10第十一节保证安全的主要措施-11第四章现场管理-11编制说明

2、一、编制说明本施工组织设计的编制,主要依据下列技术文件和规范规程。1.1锅炉的随即图纸、说明书。1.2锅炉压力容器安全暂行条例 热水锅炉安全技术监察规程 锅炉焊接工艺评定 低中压锅炉用无缝钢管 锅炉受压元件焊件技术条件 工业锅炉安装工程施工及验收规范 工业炉砌筑工程及验收规范 压缩机、风机、泵安装工程及验收规范 链条炉排技术条件 锅炉水压试验技术条件二、工程概况1、工程安装地点工程地点位于:山西省隰县正佳煤矿锅炉房2、锅炉技术特征及工程量该锅炉房设计要安装三台锅炉,其中2台 DZL6-1.25-A蒸汽锅炉;1台DZL41.25A蒸汽锅炉,离心式鼓风机G6-41-6.4A、离心式引风机Y6-41

3、-9C、出(除)渣机GBC-500、翻斗上煤机CSM-4、炉排减(调)速器ZJ4WE、锅炉补水泵SLW100-160,以及风道制作安装,管道,阀门,仪表等。锅炉安装后要进行试压烘煮炉、试运行等工作。3、主要工艺流程:1) 水:自来水-软水器-软水箱-锅炉补水泵-锅炉2) 风:鼓风机-炉堂3) 烟气:炉膛-除尘器-引风机-烟囱4、电气工程:电气工程包括锅炉间配电、水处理、除尘器间、水泵房、控制室,电源及动力配电柜等。5、设备材料供应、保管及存放场地: 设备由厂家送至工地,锅炉大件存放于锅炉房或附近地方,小件存放在锅炉房内,办理签证,并派人妥善保管。6、施工方法: 由于工期短,工程量大,所以安装工

4、程采用平行、交叉作业,以锅炉个体安装为主要工作线,其他工程穿插将进行。安装人员具体划分为23组,一组施工锅炉本体,一组施工辅机设备安装部分,由电气人员施工配电工程。三、施工前的准备工作1、施工前先组织有关技术人员对图纸进行会审,然后组织技术人员对图纸进行研究,做好个性计划,编制施工组织设计以便指导施工。2、设备清点及质量检查: 厂家、建设单位、施工单位三家对到货设备逐项进行清点、检查,并做好记录。第二节施工准备和施工方法第一节 施工方法依据施工图的技术要求、设备说明书要求,确定设备、管道和风道的位置及标高,划线安装,特殊要求与设计、甲方(或监理方)协商解决。施工流向:先核对基准线,先定位,划线

5、后安装。第二节 施工准备施工图的审核交底由公司主管经理组织技术人员、施工人员及设计人员对施工图进行审核,达到熟悉图纸,便于施工的目的。施工图中不清楚的地方请设计人员解释交底,互相交流,达到设计、施工和使用的目的。设备、材料准备依据施工图提供的设备、材料明细表及施工进度计划订购设备、材料。工程施工监督检查、验收的要点第三节 泵类安装在基座上划线后安装。在泵座地脚螺栓附近垫铁,将底座垫高约2040毫米,检查离心泵泵体水平度,每米不超过0.1毫米,水平联轴器应保持同轴度;轴向倾斜每米不超过0.8毫米;径向位移不超过0.1毫米。用水泥浆浇灌泵座及地脚螺栓。34天水泥于固后,再按第2项复查。第四节 箱罐

6、安装箱罐标高允许偏差5毫米,水平度每米长度不超过10毫米,垂直度每米高度不超过10毫米,中心线位移不超过5毫米。箱罐的支、吊、托架安装应平直牢固,位置正确。(1)支架立柱位置不超过5毫米,垂直度每米高度不大于10毫米。(2)支架横梁上平面标高为5毫米,侧向弯曲得米长度不大于10毫米。(3)敞开箱罐做满水试验,不漏为合格。密闭箱罐应以工作压力的1.5倍作水压试验。第五节 阀门与法兰安装阀门安装前做强度和严密性试验,强度与严密性试验压力为出厂规定的压力。阀门安装位置、方向、高度应符合设计要求,不得反装。装带手柄的手动阀门,手柄不得向下。阀门与法兰连接时,不得强力对接,石棉垫片应擦油,螺栓应均匀紧固

7、。第六节 焊接要求焊接工人应有焊工操作证。管子对口的错口偏差,应不超过管壁厚的20%,且不超过2毫米。调正对口间隙,不得加热张拉和弯曲管道的方法。管道对口焊接时,当管壁厚度大于等于5毫米时,应磨成V型口,并有一空间隙。用气割加工管道坡口时,必须除去坡口表面的氧化皮,并将影响焊接质量的凹凸不平处打磨平整。管道的对口焊缝或弯曲部位不得焊接支管。弯曲部位不得有焊缝,接口焊缝距起弯点应不小于1个管径,且不小于100毫米,接口焊缝距管道支、活架边缘应不小于50毫米。双面焊接管道法兰,法兰内侧的焊缝不得凸出法兰密封面。第七节 管道安装管子及管件在安装前应将内外壁的铁锈及污物清除干净,并保持内外壁干燥。液体

8、管道不得向上安装成“”形,以免形成气囊。气体管道不得向下安装成“”形,以免形成液囊。从液体干管引出支管,应从干管底部或侧面接出;从气体干管引出支管,应从干管顶部或侧面接出。有两根以上的支管与干管相接,连接距离应相互错开。设备相接,管道不得强迫对口。管道穿过墙或楼板应设大于管径一级的钢套管,焊缝不得置于套管内。钢制套管应与墙面或楼板底西平齐,但应比地面高20毫米。管道与套管的空隙应用隔热或其他不燃材料填塞,不得作为管道的支撑。各设备之间连接的管道,其倾斜度及坡度应符合设计要求。管道水平段有一定坡度,其斜度应符合设计要求。冷凝水管选用镀铸管,丝扣连接,有一定坡度,其斜度应符合设计要求。第八节 烟风

9、道制作安装【风管的制作】:(1)烟风道制作用钢板的厚度应符合规范要求。(2)矩形弯管的弯曲半径应符合规范要求。(3)烟风道的表面应平整,圆弧均匀;咬口缝应紧密,宽度均匀。(4)烟风道外边长度允许偏差,小于或等于300毫米为-1毫米;大于300毫米为-2毫米。矩形法兰内边尺寸允许偏差为+2毫米,不平度不应大于2毫米。(5)烟风道与法兰连接,翻边尺寸应为6一9毫米,翻边应平整,不得有孔洞。【风管及部件的安装】:(1)烟风道与部件的可拆卸接口,不得装设在墙或楼板内。(2)支、吊、托架的预理件或膨胀螺栓,位置应正确、牢固可靠,埋入部分不得有油污及油漆。(3)保温烟风道支、吊、托架的间距应符合设计要求或

10、规范。(4)悬吊的烟风道应在适当位置,设置防止摆动的固定点。(5)支、吊、托架不得设烟风道风阀、检视门处,吊架不得直接吊在法兰上。宜设在保温层外部,在保温层与支、吊、托架间加垫木,不得损坏保温层。(6)法兰的填料厚度为3一5毫米,垫木不得凸入管内,连接法兰的螺栓应均匀紧固。(7)烟风道水平安装时,允许偏差每米不大于3毫米,总偏差不大于20毫米。(8)烟风道垂直安装时,允许偏差每米不大于2毫米,总偏差不大于20毫米。(9)烟风道的调节装置应装在便于操作的部位。(10)烟风道阀装应平整,位置正确,转动部分应灵活。(11)烟风道与设备、部件采用柔性短管连接,应松紧适当,不得扭曲。保证工程施工质量、进

11、度、安全的主要措施公司工程管理部在工程施工的不同阶段到施工现场,对施工中存在的质量、进度及安全等方面的问题监督检查。项目经理部按专业分工设工程技术人员监督施工的全过程。第九节 保证施工质量的主要措施熟悉掌握施工图、施工规范等技术资料。对施工现场的实位轴线、标高核实验收。对购进的材料、零部件外观及合格证等文件的验收。对购进的设备协同甲方或监理方进行外观及合格证、装箱单等文件的核实验收。1. 施工后质量的控制措施工程完工自检后报公司工程管理部初验,合格后再提出验收申报表。项目竣工验收。提交竣工图及其他技术文件资料。2. 施工中质量的控制措施现场工程师采取观察、检查、测量等手段监督施工工艺。隐蔽工程

12、完成后先自检、专职检,再填报隐蔽工程质量验收通知单,报甲方或监理方验收。工程变更或技术变更时采取以下程序:变更图纸(或工程变更)一甲方签字(或监理方签字)一填写洽商单一现场工程师一施工工长一施工。3、保证施工进度的主要措施熟悉掌握施工图、施工规范等技术资料。对施工现场的实位轴线、标高核实验收。对购进的材料、零部件外观及合格证等文件的验收。对购进的设备协同甲方或监理方进行外观及合格证、装箱单等文件的核实验收。第十节 保证施工进度的主要措施1. 施工前进度的控制措施编制工程施工进度计划。制定采购设备、材料计划。做好施工图纸的会审交底工作。组织施工人员勘察现场,办理各种进场手续。2. 施工中进度的控

13、制措施建立工程进度的工作日志。每日、每周、每月检查计划进度与实际进度的差异。每天召开工段长现场会,研究分析影响进度的因素,确定解决方案,重新调整进度计划。3. 施工后进度的控制措施当实际进度与计划进度发生差异时,在保证工期不突破的情况下,分析原因采取以下措施:【技术措施】:实行平行流水立体交叉等作业方法。【组织措施】:增加施工人员及工作班次等。第十一节 保证安全的主要措施1、施工人员要遵守甲方单位的各种规章制度。2、施工人员进入施工现场必须佩带安全帽,穿防滑鞋。登高时,必须佩带安全带。对新来的施工人员,必须进行入场安全教育,经考试合格后方可上岗。3、气割、电焊操作安全: (1)、 氧气、乙炔钢

14、瓶禁止曝晒、撞击,存放时应分开隔离存放。 (2)、 作业时,氧气与乙炔之间的距离必须保持在八米以上。氧气、乙炔与明火的距离必须保持在10米以上。 (3)、 使用气焊枪点火时,必须按“开时先开乙炔、关时先关乙炔”顺序操作。(4)、焊、割作业完毕后,必须对作业区认真检查火种,防止余火引起火灾。(5)、电焊机使用时应放在通风、干燥、平稳的地方。(6)、施工人员所用的焊钳、焊线必须绝缘良好,电焊机外壳必须接地良好,其电源的装拆应由电工进行。(7)、电焊机、焊钳、电源线以及各接头部位要联结可靠,绝缘良好,不允许接线处发生过热现象,电源接线端头不得外露,应用绝缘布包扎好。(8)、电焊机与焊钳的导线长度不得

15、超过30m,导线有受潮、断股现象立即更换。(9)、 移动电焊机时,应切断电源,不得用拖拉电缆的方法移动电焊机,如焊接中突然停电,应切断电源。(10)、完成焊接作业后,应立即切断电源,关闭电焊机开关,分别清理归整好焊钳电源和地线,以免合闸时造成短路。4、施工临时用电安全:(1)、采用TN-S配电系统它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三线五相制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作,该系统工作零线与保护零线分开,可用顺利安装漏电保护器,保护接地和保护接零是该系统的特点,是防止电气设备意外带电造成触电事故的基本技术措施。(2)、二、

16、三级配电、两极保护1、配电箱应做分级设置,即在总配电箱下,设分配电箱、分配电箱下设开关箱,开关箱以下就是用电设备,形成三级配电。同时照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。2、两级保护即采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加上一级漏电保护器,总体上形成两级保护。3、安全电压安全电压的等级有42、36、24、12、6五种,对下列场所应使用安全电压照明器:1、灯具离地面高度低于2.4的场所的照明,电源电压不应大于36。2、在潮湿和易触及带电体场所的照明电源电压不得大于24。3、在特别潮湿的场所(如地下室),照明电源电压不

17、得大于12。(3)、电器设备的设置应符合下列要求:1、配电系统应设置室内总配电箱和室外分配电箱,实行分级配电。2、动力配电箱与照明线路应分路设置,照明线路接线在动力开关的上侧。3、开关箱用一机、一闸、一漏电,严禁用一个开关箱控制两台及以上的用电设备。4、总配电箱一个设在靠近电源的地方,分配电箱应装设在用电设备或负荷相对集中的地方,分配电箱与开关箱的距离不得超过30,开关箱与其控制的固定式用电设备的水平距离不宜超过3。5、配电箱、开关箱应设在干燥、通风及常温场所,且周围应有足够两人同时工作的空间,其周围不得堆放任何有碍操作、维修的物品。6、配电箱、开关箱安装要端正、牢固,移动式的箱体应装设在坚固

18、的支架上,固定式配电箱、开关箱的下皮与地面垂直距离应大于1.3,小于1.5。移动式配电箱、开关箱的下皮与地面的垂直距离为0.61.5。7、配电箱、开关箱中导线的进线口应设在箱体下底面,严禁设在箱体的上顶面,、侧面、后面或箱门处;(4)、电气设备的操作与维修人员必须符合下列要求:1、施工现场内临时用电的施工和维修,必须由经过培训后取得上岗证书的专业电工完成,电工的等级应同工程的难易程度和技术复杂性相适应。2、各类用电人员应做到:掌握安全用电基本知识和所用设备的性能。使用设备前必须按规定穿戴和配备好相应的劳动防护用品,并检查电气装置和保护设施是否完好,严禁设备带“病”运转。停用的设备必须拉闸断电,

19、锁好开关箱。负责保护所用设备的负荷线,保护零线和开关箱。发现问题及时报告解决。搬迁或移动用电设备,必须切断电源并做妥善处理后进行。(5)、电器设备的使用和维护1、施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品,必须使用电工绝缘工具。2、检查、维修配电箱、开关箱时,必须将前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。3、配电箱内盘面上应标明各回路的名称、用途,同时要作出分路标记。4、总、分配电箱门应配锁,施工现场停止作业1小时以上时,应将动力开关箱上锁。5、各种电气箱内不允许放置任何杂物,并应保持清洁,。6、融断器的熔

20、体更换时,严禁用不符合原规格的熔体代替。(6)、电器火灾灭火措施1、迅速切断电源,以免事态扩大。切断电源时,应戴绝缘手套,使用有绝缘柄的工具,当火场离开关较远需剪断电线时,火线和零线应分开错位剪断,以免在钳口处造成短路,并防止电源线掉在地上造成短路使人员触电。2、当电源线因其他原因不能及时切断时,一方面派人去供电端拉闸,另一方面灭火时,人体的各部位与带电体应保持一定距离。3、扑灭电器火灾时,要用绝缘性能好的灭火剂入干粉灭火剂、二氧化碳灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。5、高空安全作业安全措施:(1)、凡在离地面两米以上进行的作业,都属于高空作业。所有高空作业者,不论什么工种,进行作

21、业的时间、地点,也不论专业或临时,均应执行本制度(2)、从事高空作业的人员,必须进行身体检查。凡患有高血压、心脏病、癫痫症、恐高症及其他不适应高空作业的人,一律不准从事高空作业。(3)、高空作业前,应仔细检查安全用具,如安全帽、安全带、梯子、跳板、脚手架等,如有不符合要求的应立即改进或拒绝登高作业。(4)、所有高空作业人员,不准穿硬底鞋,一律使用安全带。安全带一般应高挂低用,即将安全带绳端的钩子挂在高的地方,而人在较低处进行作业。(5)、电焊工在两米以上高空进行焊接时,必须找适当位置挂好安全带,确保安全操作。(6)、进行高空焊割时必须先将下方的易燃、易爆物品移至安全地带,还要采取相应措施,确保

22、割下的金属或火花不致伤人或引起火灾事故。(7)、电焊工所用焊条,应装在焊条桶内,随用随取。用剩的焊条头,应装在铁盒内或找适当的地方放好,待工作完毕后一同带下。(8)、高空作业人员不准从高空往地面抛掷物件,也不准从地面上往高空抛物件,应使用绳索、吊篮等传递物件。特殊情况下,如果必须从高空往地面抛掷物件时,地面应有人看管,以确保不伤害他人和损坏设备。(9)、高空作业所用小型机具(如葫芦、千斤顶等)应找适当位置放好,并用绳索、铁丝捆绑牢。(10)、站在跳板上工作时,不应站在跳板的端头。同一跳板上站立作业人员不能超过2人。(11)、高空作业区的沿口、洞孔处,应设置护栏和标志,以防失足踏空。(12)、高

23、空作业区的下方地面,严禁堆放脚手架、跳板或其他杂物,地面人员应禁止在高空作业区的正下方停留或通行。(13)、严禁在高空作业时嬉戏打闹。6、倒链的使用安全操作规程及维护方法:(1)、严禁超载使用。(2)、严禁用人力以外的其他动力操作。(3)、在使用前须确认机件完好无损,传动部分及起重链条润滑良好,空转情况正常。(4)、起吊前检查上下吊钩是否挂牢。严禁重物吊在尖端等错误操作。起重链条应垂直悬挂,不得有错扭的链环,双行链的下吊钩架不得翻转。(5)、操作者应站在与手链轮同一平面内拽动手链条,使手链轮沿顺时针方向旋转,即可使重物上升;反向拽动手链条,中午即可缓缓下降。(6)、在起吊重物时,严禁人员在重物

24、下做任何工作或行走,以免发生人身事故。(7)、在起吊过程中,无论重物上升或下降,拽动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。(8)、操作者如发现手拉力大于正常拉力时,应立即停止使用。(9)、使用完毕应将葫芦清理干净并涂上防锈油脂,存放在干燥地方。(10)、维护和检修应由较熟悉葫芦机构者进行,防止不懂本机性能原理者随意拆装。(11)、葫芦经过清洗维修,应进行空载试验,确认工作正常,制动可靠时,才能交付使用。(12)、制动器的摩擦表面必须保持干净。制动器部分应经常检查,防止制动失灵,发生中物自坠现象。使用倒链的安全要求a、使用前检查吊钩、链条、轮轴、链盘,如有锈蚀、裂纹、损伤

25、、传动部分不灵活应严禁使用。b、使用时,倒松链条挂好起吊物件,慢慢拉动牵引链条,待起重链条受力后,再检查齿轮啮合,以及自锁装置的工作状态,确认无误方可继续作业。c、使用中起重量不得超过其额定起重量,在-10以下,不得超过其额定起重量的一半。d、拉动链条时应均匀和缓,并应与链轮盘方向一致,不得斜向曳动,以防跳链、掉槽、卡链现象发生。e、倒链起重量不明或起吊物体的重量不详时,只要一人能拉动链条就可继续工作,如一人拉不动,应查明原因,严禁两人或多人一齐猛拉,以防发生事故。f、齿轮部分应经常加油润滑,棘爪、棘爪弹簧和棘轮应经常检查以防止制动失灵,吊运构件时自坠伤人损物。g、倒链使用完后应拆卸清洗干净,

26、重新上好润滑油,安装好送库房套上塑料罩,挂好妥善保存。山西汾西正佳煤业有限公司2台6T/h、1台4T/h蒸汽锅炉安装施工组织设计 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001
