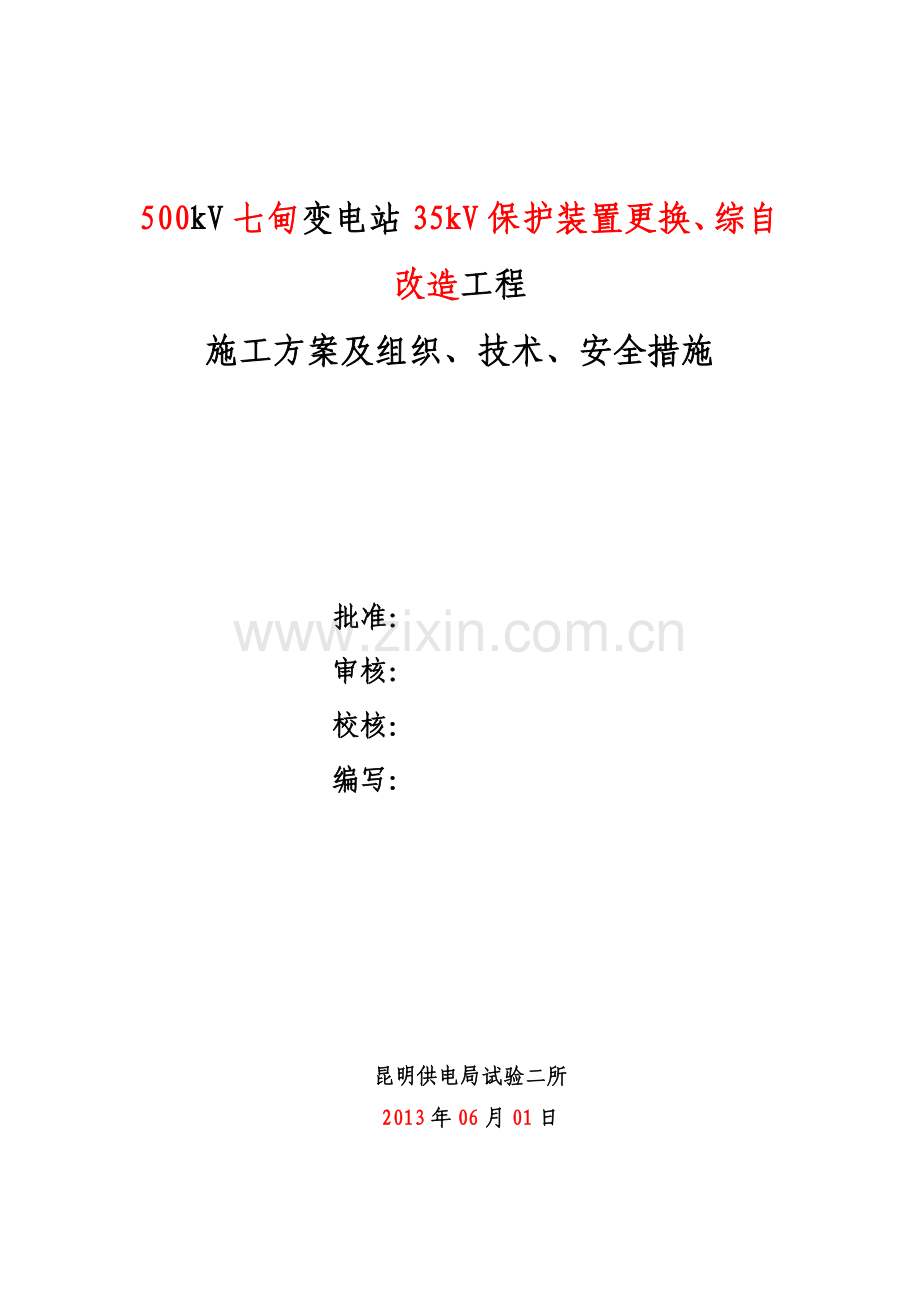

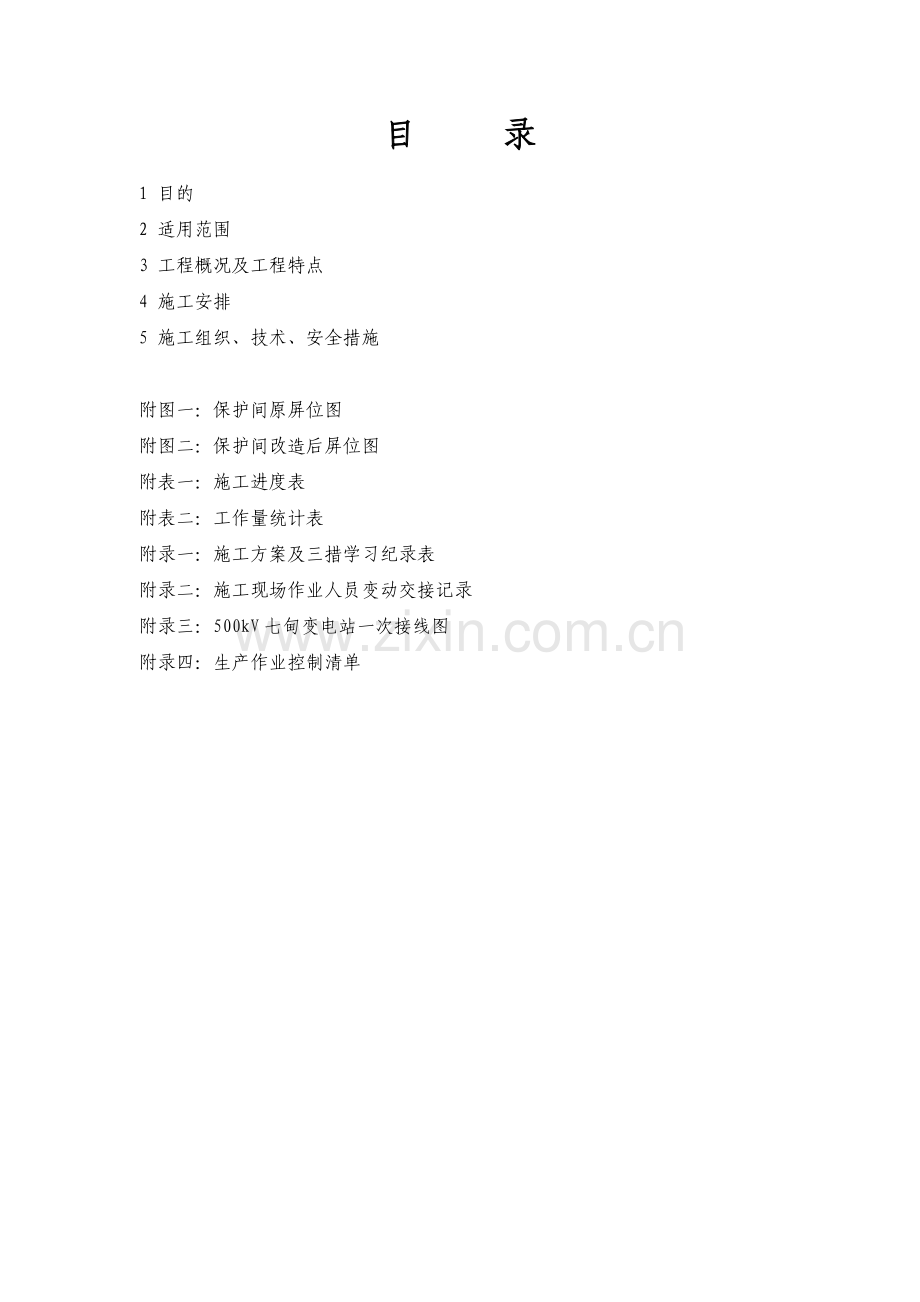

500kV七甸变电站35kV保护装置更换、综自改造工程施工方案及组织、技术、安全措施批准：审核：校核：编写：昆明供电局试验二所 2013年06月01日目录 1 目的 2 适用范围 3 工程概况及工程特点 4 施工安排 5 施工组织、技术、安全措施附图一：保护间原屏位图附图二：保护间改造后屏位图附表一：施工进度表附表二：工作量统计表附录一：施工方案及三措学习纪录表附录二：施工现场作业人员变动交接记录附录三：500kV七甸变电站一次接线图附录四：生产作业控制清单 500kV七甸变电站35kV保护装置更换、综自改造工程施工方案及组织、技术、安全措施 1 目的为确保500kV七甸变电站35kV电容器组、35kV电抗器组及35kV站用变保护更换、综自改造工程的安全顺利进行，特制定此方案及组织、技术、安全措施。 2 适用范围本施工方案及组织、技术、安全措施适用于500kV七甸变电站35kV电容器组、35kV电抗器组及35kV站用变保护更换、综自改造工程。对施工过程中可能出现的情况作出预见和计划，统一安排，采取相应对策，做好施工准备，有效地指导和管理工程施工。（配合工作指除本工程项目外需同步进行的其它工作项目） 3 工程概况及工程特点 3.1 工程施工相关单位 1）建设（项目责任）单位：昆明供电局试验二所 2）设计单位： 3）监理单位： 4）施工单位：昆明供电局试验二所 5）生产场所所属分局：昆明供电局变电管理一所 3.2 施工范围及主要工程量 3.2.1施工范围：本次500kV七甸变电站35kV保护装置更换、综自改造工程涉及4台电容器组保护装置更换及综自改造，5台电抗器保护装置更换及综自改造，3台站用变保护装置更换及综自改造，站用0.4kV备自投装置更换及综自改造等工程。将原来的RCS-9633A电容器保护测控装置更换为新RCS-9633C保护测控装置，将RCS-9631A电抗器保护测控装置更换为RCS-9647C保护装置；将RCS-9621A站用变保护测控装置更换为RCS-9021C保护装置；将BJ-3测控装置更换为RCS-9709C测控装置。 3.2.2 主要工程量：本次500kV七甸变电站35kV保护装置更换、综自改造工程敷设电缆10000米，需安装新屏4面（电容及公用保护测控装置、电容器及站变保护测控装置、电抗器保护测控装置、站用变及备自投保护测控装置），涉及35kVⅠ段1、2号电容器组、1、2号电抗器、1号站用变保护装置更换及综自改造，Ⅱ段1、2号电容器组、1、2、3号电抗器、2号站用变保护装置更换、综自改造，35kV0号站用变保护装置更换、综自改造。需更换13个端子箱，新放电缆剥皮、电缆头制作，对线、新屏电缆线排到位并接入，四遥量核对，保护装置调试及相关回路调试，整组传动试验等。作业项目表序号作业项目作业内容及范围 1 综自改造及保护更换（35kVⅠ段母线1、2号电容器组、35kVⅠ段母线1、2号电抗器、35kVⅠ段母线1号站用变、35kVⅡ段母线1、2号电容器组、35kVⅡ段母线1、2、3号电抗器、35kVⅡ段母线2号站用变,35kV0号站用变）新装保护屏4面：电容器及站变保护测控装置、电抗器保护测控装置、电容器及公用保护测控装置、站用变及备自投保护测控装置 2 35kVⅠ段母线1、2号电容器组314、315断路器端子箱、35kVⅠ段母线1、2号电抗器311、312断路器端子箱、35kVⅠ段母线1号站用变317断路器端子箱、本体端子箱、35kVⅡ段母线1、2号电容器组324、325断路器端子箱、35kVⅡ段母线1、2、3号电抗器321、322、323断路器端子箱、35kVⅡ段母线2号站用327断路器端子箱及本体端子箱更换更换端子箱13个 3.3 施工期限计划开工日期：2013年6月4日计划竣工日期2013年6月30日 3.4 工程特点本次500kV七甸变电站35kV电容器组、35kV电抗器组及35kV站用变保护更换、综自改造工程涉及13个35kV间隔，且端子箱均需要更换，保护装置及遥控、信号回路也需要接入新的测控装置，整个工程施工时间紧，任务重，且准备时间不是十分充分。 4 施工安排 4.1 施工方案的编制工程开工前，作业小组需核实设计图纸情况并提出材料计划。小组中各专业应根据作业前期勘查情况、安全分析和风险评估和控制措施，分别编写本专业具有针对性的调试方案，根据各期停电设备及工程特点编制施工子方案，对各个作业步骤进行详细描述，编制施工流程表，进行安全分析和风险评估，明确风险等级和管控层级。所编制的施工方案应明确作业所需的各类作业文件的名称、数量、类型、管控人员。序号名称数量类型（图纸、说明书、开工报告、检修申请）管控人员 1 电容器及站变保护测控屏屏图 1 图纸黄建平 2 电抗器保护测控屏屏图 1 图纸黄建平 3 35kVⅠ段母线1、2号电容器组、35kVⅠ段母线1、2号电抗器组保护更换、综自改造工程设计图 1 图纸黄建平 4 35kVⅡ段母线1、2号电容器组、35kVⅡ段母线1、2、3号电抗器组保护更换、综自改造工程设计图 1 图纸黄建平 5 35kV站用变及0.4kV备自投保护更换、综自改造工程设计图 1 图纸黄建平 6 35kVⅠ段母线1、2号电容器组、35kVⅠ段母线1、2号电抗器组相关老图 1 图纸黄建平 6 35kVⅡ段母线1、2号电容器组、35kVⅡ段母线1、2、3号电抗器组相关老图 1 图纸黄建平 35kV保护更换、综自改造工程施工方案 1 施工方案黄智华 35kV保护更换、综自改造工程开工报告 1 开工报告黄智华 35kV保护更换、综自改造工程检修申请 1 检修申请黄智华 35kV保护更换、综自改造工程作业表单 1 作业表单黄智华 4.2作业总体思路根据本工程的技术和工艺特点、工期进度、设备状况、需采取的过渡措施等内容编制。（包含内容：对作业总体考虑的简要说明、预计工期安排、分为几部分施工、重点环节） 4.2.1作业小组计划2013年5月4日进场， 4.2.2前期准备工作5月4日-6月1日完成，内容为35kV保护更换及综自改造间隔电缆敷设，电缆头制作，电缆对线，本侧新屏的电缆排入到位并接入。 4.2.3设备停电分为6期进行：（1）第一期停电作业是35kVⅠ段母线1号电容器组、35kVⅠ段母线1号电抗器组保护装置更换、综自改造，计划6月4-7日完成。（2）第二期停电作业是35kVⅠ段母线2号电容器组、35kVⅠ段母线2号电抗器组保护装置更换、综自改造，计划6月14-17日完成。（3）第三期停电作业是35kVⅠ段母线1号站用变保护装置更换、综自改造，计划6月17-19日完成。（4）第四期停电作业是35kVⅡ段母线1号电容器组、35kVⅡ段母线1号电抗器组保护装置更换、综自改造，计划6月20-23日完成。（5）第五期停电作业是35kVⅡ段母线2号电容器组、35kVⅡ段母线2号电抗器组保护装置更换、综自改造，计划6月24-27日完成。（6）第六期停电作业是35kVⅡ段母线2号站用变、35kVⅡ段母线3号电抗器保护装置更换、综自改造，计划6月28-30日完成。 4.2.4所有停电作业结束后，计划用2天清理工作现场，拆除旧回路、旧电缆、旧屏、恢复安、健、环设施。 4.3工期及停电安排 4.3.1第一期停电（6月4-7日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.4（停电第一天） 311、314 办理工作票黄建平 2 6.4（停电第一天） 311、314 二次回路隔离措施布置黄建平、马成鹏、刘鑫、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3111隔离开关机构箱 3141隔离开关机构箱 3 6.4（停电第一天） 311、314 二次回路安全措施布置黄建平、马成鹏02人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 3111隔离开关机构箱 3141隔离开关机构箱 4 6.4（停电第一天） 311、314 35kVⅠ段母线1号电容器组、35kVⅠ段母线1号电抗器保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.4（停电第一天） 311、314 3111、3141隔离开关遥控及信号回路拆除黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 3111、3141隔离开关机构箱 6 6.4（停电第一天） 311、314 311.314断路器端子箱内老旧回路及1号电容器组端子箱差压回路拆除、更换新端子箱黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 311.314断路器端子箱 35kVⅠ段母线1号电容器组端子箱 7 6.4（停电第一天） 311、314 311.314断路器新端子箱内排线黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 311.314断路器端子箱 8 6.4（停电第一天） 311、314 35kV电容器电抗器电度表、公用测控装置回路接入黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.4（停电第一天） 311、314 新电容器、电抗器保护屏屏顶小母线搭接黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏（新屏）电抗器保护测控屏（新屏） 10 6.4（停电第一天） 311、314 3111、3141隔离开关机构箱遥控回路电缆穿入及排线到位黄建平、马成鹏、刘鑫、曹俊峰、外协人员6人，共10人 3111、3141隔离开关机构箱 11 6.5（停电第二天） 311、314 新电容器、电抗器保护屏保护及信号回路调试、回路验证黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 311断路器端子箱 314断路器端子箱 3111、3141隔离开关机构箱 12 6.5（停电第二天） 311、314 新电容器、电抗器保护四遥量核对、软报文及硬节点核对验收，三级调度核对黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 311断路器端子箱 314断路器端子箱 13 6.6（停电第三天） 311、314 新电容器、电抗器保护带断路器整组试验、验收黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 14 6.6（停电第三天） 311、314 新电容器、电抗器保护屏屏电流电压回路检查、绝缘性检查黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 311断路器端子箱 314断路器端子箱 35kVI段母线保护屏 15 6.7（停电第四天） 311、314 311、314断路器、3111、3141隔离开关遥控试验黄建平、马成鹏、刘鑫、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 3111、3141隔离开关机构箱 16 6.7（停电第四天） 311、314 新电容器、电抗器保护定值核对、屏内封堵黄建平、马成鹏、外协人员2人共6人电容器及站变保护测控屏电抗器保护测控屏 311断路器端子箱 314断路器端子箱 35kVI段母线保护屏 17 6.7（停电第四天） 311、314 新电容器、电抗器保护送电后六角图测试黄建平、马成鹏、刘鑫、曹俊峰电容器及站变保护测控屏电抗器保护测控屏 311断路器端子箱 314断路器端子箱 35kVI段母线保护屏 35小室电容器电抗器电度表屏 4.3.2第二期停电（6月14-17日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.14（停电第一天） 312、315 办理工作票黄智华、黄建平 2 6.14（停电第一天） 312、315 二次回路隔离措施布置黄建平、黄智华、侯斌、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3121隔离开关机构箱 3151隔离开关机构箱 3 6.14（停电第一天） 312、315 二次回路安全措施布置黄建平、黄智华、侯斌、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 3121隔离开关机构箱 3151隔离开关机构箱 4 6.14（停电第一天） 312、315 35kVⅠ段母线2号电容器组、35kVⅠ段母线2号电抗器保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.14（停电第一天） 312、315 3121、3151隔离开关遥控及信号回路拆除黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 3121、3151隔离开关机构箱 6 6.14（停电第一天） 312、315 312.315断路器端子箱内老旧回路及1号电容器组端子箱差压回路拆除、更换新端子箱黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 312.315断路器端子箱 35kVⅠ段母线2号电容器组端子箱 7 6.14（停电第一天） 312、315 312.315断路器新端子箱内排线黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 312.315断路器端子箱 8 6.14（停电第一天） 312、315 35kV电容器电抗器电度表、公用测控装置回路接入黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.14（停电第一天） 312、315 新电容器、电抗器保护屏屏顶小母线搭接黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏（新屏）电抗器保护测控屏（新屏） 10 6.14（停电第一天） 312、315 3121、3151隔离开关机构箱遥控回路电缆穿入及排线到位黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 3121、3151隔离开关机构箱 11 6.15（停电第二天） 312、315 新电容器、电抗器保护屏保护及信号回路调试、回路验证黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 312断路器端子箱 315断路器端子箱 3121、3151隔离开关机构箱 12 6.15（停电第二天） 312、315 新电容器、电抗器保护四遥量核对、软报文及硬节点核对验收，三级调度核对黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 312断路器端子箱 315断路器端子箱 13 6.16（停电第三天） 312、315 新电容器、电抗器保护带断路器整组试验、验收黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 14 6.16（停电第三天） 312、315 新电容器、电抗器保护屏屏电流电压回路检查、绝缘性检查黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 312断路器端子箱 315断路器端子箱 35kVⅠ段母线保护屏 15 6.17（停电第四天） 312、315 新电容器、电抗器保护定值核对、屏内封堵黄建平、黄智华、侯斌、曹俊峰、外协人员2人共6人电容器及站变保护测控屏电抗器保护测控屏 312断路器端子箱 315断路器端子箱 35kVⅠ段母线保护屏 16 6.17（停电第四天） 312、315 312、315断路器、3121、3151隔离开关送电前遥控试验黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 3121、3151隔离开关机构箱 17 6.17（停电第四天） 312、315 新电容器、电抗器保护送电后六角图测试黄建平、黄智华、侯斌、曹俊峰电容器及站变保护测控屏电抗器保护测控屏 312断路器端子箱 315断路器端子箱 35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 4.3.3第三期停电（6月17-19日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.17（停电第一天） 317 办理工作票黄智华、黄建平 2 6.17（停电第一天） 317 二次回路隔离措施布置黄建平、黄智华、侯斌、曹俊峰04人 35小室站用变保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3171隔离开关机构箱 3 6.17（停电第一天） 317 二次回路安全措施布置黄建平、黄智华、侯斌、曹俊峰04人 35小室站用变保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3171隔离开关机构箱 4 6.17（停电第一天） 317 35kVⅠ段母线1号站用变保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 35小室站用变保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.17（停电第一天） 317 3171隔离开关遥控及信号回路拆除黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 3171隔离开关机构箱 6 6.17（停电第一天） 317 317断路器端子箱、1号站用变本体端子箱内老旧回路及1号电容器组端子箱差压回路拆除、更换新端子箱黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 317断路器端子箱 1号站用变本体端子箱 7 6.17（停电第一天） 317 317断路器新端子箱内排线黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 317断路器端子箱 8 6.17（停电第一天） 317 35kV电容器电抗器电度表、公用测控装置回路接入黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.17（停电第一天） 317 新站用变保护屏屏顶小母线搭接黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏（新屏）站用变保护测控屏（新屏） 10 6.17（停电第一天） 317 3171隔离开关机构箱遥控回路电缆穿入及排线到位黄建平、黄智华、侯斌、曹俊峰、外协人员6人，共10人 3171隔离开关机构箱 11 6.18（停电第二天） 317 新站用变保护屏保护及信号回路调试、回路验证黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏站用变保护测控屏 317断路器端子箱 3171隔离开关机构箱 35小室35kVⅠ段母线保护屏 12 6.18（停电第二天） 317 新站用变保护四遥量核对、软报文及硬节点核对验收，三级调度核对黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏站用变保护测控屏 317断路器端子箱、机构箱 13 6.18（停电第二天） 317 新站用变保护带断路器整组试验、验收黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏站用变保护测控屏 14 6.18（停电第二天） 317 新站用变保护屏屏电流电压回路检查、绝缘性检查黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏站用变保护测控屏 35小室电容器电抗器电度表屏 317断路器端子箱 35kVⅠ段母线保护屏 15 6.19（停电第三天） 317 新站用变保护定值核对、屏内封堵黄建平、黄智华、侯斌、曹俊峰、外协人员2人共6人电容器及站变保护测控屏站用变保护测控屏 317断路器端子箱 35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 16 6.19（停电第三天） 317 317断路器、3171隔离开关送电前遥控试验黄建平、黄智华、侯斌、曹俊峰共4人电容器及站变保护测控屏站用变保护测控屏 3171隔离开关机构箱 17 6.19（停电第三天） 317 新站用变保护送电后六角图测试黄建平、黄智华、侯斌、曹俊峰电容器及站变保护测控屏站用变保护测控屏 317断路器端子箱 35kVⅠ段母线保护屏 35小室电容器电抗器电度表屏 4.3.4第四期停电（6月20-23日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.20（停电第一天） 321、324 办理工作票黄建平、苏东平 2 6.20（停电第一天） 321、324 二次回路隔离措施布置黄建平、苏东平、黄智华、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3212隔离开关机构箱 3242隔离开关机构箱 3 6.20（停电第一天） 321、324 二次回路安全措施布置黄建平、苏东平、黄智华、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 3212隔离开关机构箱 3242隔离开关机构箱 4 6.20（停电第一天） 321、324 35kVⅡ段母线1号电容器组、35kVⅡ段母线1号电抗器保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.20（停电第一天） 321、324 3212、3242隔离开关遥控及信号回路拆除黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 3212、3242隔离开关机构箱 6 6.20（停电第一天） 321、324 321.324断路器端子箱内老旧回路及1号电容器组端子箱差压回路拆除、更换新端子箱黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 321.324断路器端子箱 35kVⅠ段母线1号电容器组端子箱 7 6.20（停电第一天） 321、324 321.324断路器新端子箱内排线黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 321.324断路器端子箱 8 6.20（停电第一天） 321、324 35kV电容器电抗器电度表、公用测控装置回路接入黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.20（停电第一天） 321、324 新电容器、电抗器保护屏屏顶小母线搭接黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏（新屏）电抗器保护测控屏（新屏） 10 6.20（停电第一天） 321、324 3212、3242隔离开关机构箱遥控回路电缆穿入及排线到位黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 3212、3242隔离开关机构箱 11 6.21（停电第二天） 321、324 新电容器、电抗器保护屏保护及信号回路调试、回路验证黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 3212、3242隔离开关机构箱 12 6.21（停电第二天） 321、324 新电容器、电抗器保护四遥量核对、软报文及硬节点核对验收，三级调度核对黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 13 6.22（停电第三天） 321、324 新电容器、电抗器保护带断路器整组试验、验收黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 14 6.22（停电第三天） 321、324 新电容器、电抗器保护屏屏电流电压回路检查、绝缘性检查黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 15 6.23（停电第四天） 321、324 321、324断路器、3212、3242隔离开关遥控试验黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 3212、3242隔离开关机构箱 16 6.23（停电第四天） 321、324 新电容器、电抗器保护定值核对、屏内封堵黄建平、苏东平、黄智华、曹俊峰、外协人员2人共6人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 17 6.23（停电第四天） 321、324 新电容器、电抗器保护送电后六角图测试黄建平、苏东平、黄智华、曹俊峰电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 4.3.1第四期停电（6月20-23日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.20（停电第一天） 321、324 办理工作票黄建平、苏东平 2 6.20（停电第一天） 321、324 二次回路隔离措施布置黄建平、苏东平、黄智华、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3212隔离开关机构箱 3242隔离开关机构箱 3 6.20（停电第一天） 321、324 二次回路安全措施布置黄建平、苏东平、黄智华、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 3212隔离开关机构箱 3242隔离开关机构箱 4 6.20（停电第一天） 321、324 35kVⅡ段母线1号电容器组、35kVⅡ段母线1号电抗器保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.20（停电第一天） 321、324 3212、3242隔离开关遥控及信号回路拆除黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 3212、3242隔离开关机构箱 6 6.20（停电第一天） 321、324 321.324断路器端子箱内老旧回路及1号电容器组端子箱差压回路拆除、更换新端子箱黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 321.324断路器端子箱 35kVⅠ段母线1号电容器组端子箱 7 6.20（停电第一天） 321、324 321.324断路器新端子箱内排线黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 321.324断路器端子箱 8 6.20（停电第一天） 321、324 35kV电容器电抗器电度表、公用测控装置回路接入黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.20（停电第一天） 321、324 新电容器、电抗器保护屏屏顶小母线搭接黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏（新屏）电抗器保护测控屏（新屏） 10 6.20（停电第一天） 321、324 3212、3242隔离开关机构箱遥控回路电缆穿入及排线到位黄建平、苏东平、黄智华、曹俊峰、外协人员6人，共10人 3212、3242隔离开关机构箱 11 6.21（停电第二天） 321、324 新电容器、电抗器保护屏保护及信号回路调试、回路验证黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 3212、3242隔离开关机构箱 12 6.21（停电第二天） 321、324 新电容器、电抗器保护四遥量核对、软报文及硬节点核对验收，三级调度核对黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 13 6.22（停电第三天） 321、324 新电容器、电抗器保护带断路器整组试验、验收黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 14 6.22（停电第三天） 321、324 新电容器、电抗器保护屏屏电流电压回路检查、绝缘性检查黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 15 6.23（停电第四天） 321、324 321、324断路器、3212、3242隔离开关遥控试验黄建平、苏东平、黄智华、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 3212、3242隔离开关机构箱 16 6.23（停电第四天） 321、324 新电容器、电抗器保护定值核对、屏内封堵黄建平、苏东平、黄智华、曹俊峰、外协人员2人共6人电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 17 6.23（停电第四天） 321、324 新电容器、电抗器保护送电后六角图测试黄建平、苏东平、黄智华、曹俊峰电容器及站变保护测控屏电抗器保护测控屏 321断路器端子箱 324断路器端子箱 35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 4.3.5第五期停电（6月24-27日）作业步骤表序号时间停电设备作业步骤人员安排作业地点 1 6.24（停电第一天） 322、325 办理工作票苏东平、黄建平 2 6.24（停电第一天） 322、325 二次回路隔离措施布置苏东平、黄建平、侯斌、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 3222隔离开关机构箱 3252隔离开关机构箱 3 6.24（停电第一天） 322、325 二次回路安全措施布置苏东平、黄建平、侯斌、曹俊峰04人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 3222隔离开关机构箱 3252隔离开关机构箱 4 6.24（停电第一天） 322、325 35kVⅡ段母线2号电容器组、35kVⅡ段母线2号电抗器保护屏、测控屏、电度表屏、直流屏、母差屏老旧回路拆除苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 35小室电容器保护测控屏 35小室电抗器保护测控屏 35小室BJ-3测控装置2屏 35小室35kVⅡ段母线保护屏 35小室电容器电抗器电度表屏 35小室直流分屏1 5 6.24（停电第一天） 322、325 3222、3252隔离开关遥控及信号回路拆除苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 3222、3252隔离开关机构箱 6 6.24（停电第一天） 322、325 322.325断路器端子箱内老旧回路及2号电容器组端子箱差压回路拆除、更换新端子箱苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 322.325断路器端子箱 35kVⅡ段母线2号电容器组端子箱 7 6.24（停电第一天） 322、325 322.325断路器新端子箱内排线苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 322.325断路器端子箱 8 6.24（停电第一天） 322、325 35kV电容器电抗器电度表、公用测控装置回路接入苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 35小室电容器电抗器电度表屏 35小室电容及站变保护测控屏 9 6.24（停电第一天） 322、325 新电容器、电抗器保护屏屏顶小母线搭接苏东平、黄建平、侯斌、曹俊峰共4人电容器及站变保护测控屏（新屏）电抗器保护测控屏（新屏） 10 6.24（停电第一天） 322、325 3222、3252隔离开关机构箱遥控回路电缆穿入及排线到位苏东平、黄建平、侯斌、曹俊峰、外协人员6人，共10人 3222、3252隔离开关机构箱 11 6.25（停电第二天） 322、325 新电容器、电抗器保护屏保护及信号回路调试、回路验证苏东平、黄建平、侯斌、曹俊峰共4人电容器及站变保护测控屏电抗器保护测控屏 322断路器端子箱 325断路器端子箱 3222、3252隔离开关机构箱 12 6.25（停电第二天） 322、325 新电容器、电抗器保护四遥量核对
