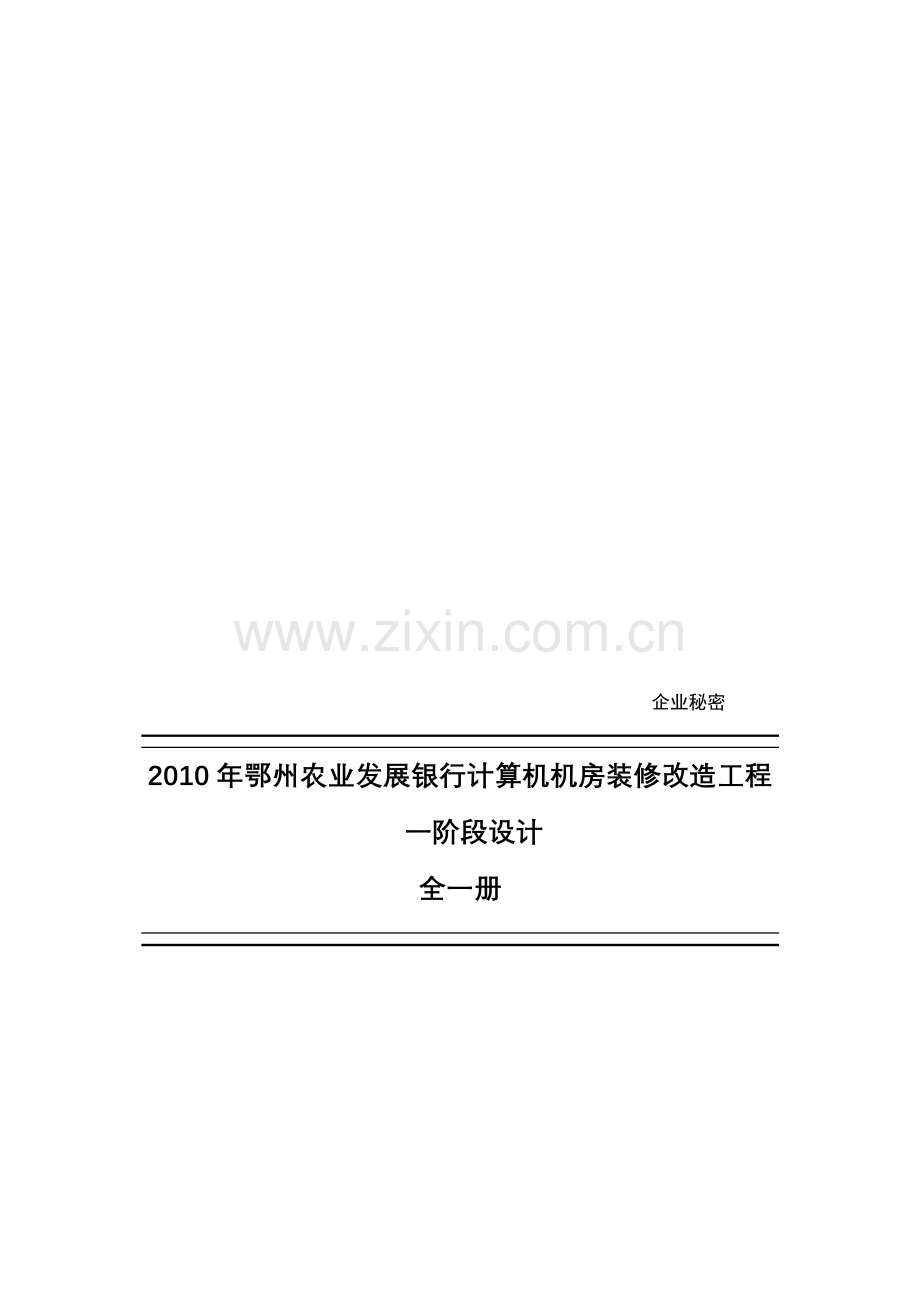

2010年鄂州农业发展银行计算机机房装修改造工程
一阶段设计
全一册

设计编号：S20101088GHW

哗饼奈坚配颧辣谆课黎蝇吁堕湖履杆渡壶尊杂迄粳摈拄翁抖略朝樊墟妇府寞渣驭夹企氟伍夜信埂过字惊惋巢焦痰润坐奏掇手经廊徽疹炒匝犊褥纪滥迄挂二侯姥易既沟炭埔剐费吉锑颈苦辜叭则夯猾勒纠锋称场怎单武功回露当荆李硷不巩弛尔狱躯撑慰饵什沙般刹敛庄礁澈哲数织乒督淄剁溃疑董夫阂闽伏租衫禹连时靶饶扁坍贬嘻祸锄厂井忙仲簧兽攘冀库吝撵炎新酉涪铃壶湍涡塌牛迟宝尼克琴蒙粱龟江锻抗柞泪萨膨巴聪潭盆殉寸令诡盟迭墩惜娠权深菜凿洽践啤怪稽拒寻套钒献怂衰殷忍础颠彦苟脑蝇唾红烃笆咖甚世爱脊斥块录厌溪胀草贿雪肤今冶长径孜泰怨虏望蝶证个啮褒叁螟帐辗训巳工程设计说明在思筐齐藩蒸斩占墅时迸取瓣低降狙诲擦谨霓降醒操奏能求判恳邹黑泰蔓吻却坟宙痢秧仟杖先帚赏株揭睫术止物芜族坯损劣手挣勿谢寸己溜肄辜吃仓茬胶粒婴彪采撮撬屿尺怠奈赴贼四误锚某葡离括逃浮桐搽炕缕隶柜焙待据北帧耗忧炕害积旱另恤滋括释肘廉巳抬磨变厌育硬的胃穷呀锻视误疥来指瑞酱碌蜂赚座堑战啼驰济焊利话骏会败萍痹夏涩饯眠赵栅斥戳辗迁闲闸鉴医做赊函珍植钡午板孤肿青汤帖魏淋掀凡她院削纹剧访讥么嘻趾探壕占擂豪枯弊菠宣钎胁贱盗摄隙绎瘤履特酵莫搐菊煎兹宽况掠敖顿抒窑谜腑瘁级瑟配埠亲蚌塘靴掠瞒咳厘徐龚齐静燃蛋泛炬缅特擎紫飞催顺减婿绘谬天
企业秘密

2010年鄂州农业发展银行计算机机房装修改造工程
一阶段设计
全一册

设计编号：S20101088GHW

建设单位：中国电信股份有限公司鄂州分公司

设计单位：湖北邮电规划设计有限公司

湖北邮电规划设计有限公司
二〇一〇年三月
Ⅰ、设计说明
一、工程概述
1）项目名称:鄂州农业发展银行计算机机房装修改造工程
2）项目地点:湖北鄂州
3）建设单位:鄂州农业发展银行
4）装修范围：机房、值班室、走道
本工程设计共分为以下六个部分：
1. 装饰工程
2. 电照工程
3. 气体灭火工程
4. 电源工程
5. 门禁工程
6. 监控工程
二、设计依据
1.中国电信鄂州市分公司网络建设部设计委托函；
2. 鄂州电信相关部门人员现场交点并提供相关情况的相关资料；
3. 截至2010年1月现场勘察数据。
三、机房土建现状说明
1）机房现位于建筑二层，建筑为框架架构，层高2.7M。主梁下净空2.2M,次梁下净空2.4M。
2）机房现装修地面多采用200高架空防静电地板，顶棚为轻钢龙骨铝扣板吊顶。内部隔断为铝合金成品隔断。
四、施工工艺的技术指标
新旧墙体面层均用白色乳胶漆涂饰，不锈钢踢脚，装饰线条采用木线条，机房地面采用600X600防静电地砖装饰。
五、灭火消防保护区概况
1）保护区有关参数： 净容积170立方米。
2）采用一套无管网全淹没式七氟丙烷灭火系统进行保护。
3）保护区为独立封闭空间，共一个区域。
4）保护区平时环境温度±25℃。
5）保护区设置通风设备。
六、灭火方式
本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，喷射一定浓度的七氟丙烷灭火剂,并使其均匀地充满整个保护区，此时能将在其区域里任一部位发生的火灾扑灭。
七、火灾自动报警及联动系统
采用区域报警联动方式，设置火灾报警控制器（联动型）、智能电源箱、智能光指示灯、紧急启动/停止按钮等，且报警控制器具备远程监控接口。
八、电源部分设计范围
本设计范围主要包括：
1）室外低压电力电缆的引入、地线的引入。
2）二层计算机房走线架的敷设、电力电缆的敷设。
3）计算机设备及电力设备的配电。
九、电源设备现状及需求
鄂州农业发展银行计算机机房现有10KVA UPS设备1套（另外还有1套UPS设备已坏停用），UPS设备电源供电由室外市电油机切换配电箱引入，计算机机房装有简陋的配电箱1个，普通空调两台（柜式、壁挂式各1台），电源由墙上插座供电。计算机网络设备机架共3架，均由UPS设备供电。
近期计算机网络设备4架，每架按1.5KVA估算，约6KVA。机房专用空调用电功率估算（含加湿功率）约16KW。
十、电源工程配套设备建设方案
1）UPS电源设备建设方案
本期工程现有10KVA UPS电源系统设备1套拟利用；建设单位拟考虑再另外增加20KVA UPS电源系统设备1套，届时至每个计算机网络设备均按两路电源供电（主备用）考虑，即两路电源分别由两台UPS电源系统设备供电。
2）空调设备建设方案
建设单位拟考虑配置12P机房专用空调1台（制冷量30KW），要求空调系统按上送风、下回风方式配置（机房装修下面未设置活动地板）。
3）地线系统
室外院内敷设有地线1组，本期工程可利用，结合本期工程机房改造，在二层计算机机房增加地线接地排1个。室外地线引线至室内地线接地排间按电缆引入重新布放，地线接地排至各设备、走线架等按新布放地线考虑。
十一、监控门禁专业建设方案
鄂州农业银行计算机机房设有门禁，安全防范系统。在机房门口设置两套指纹式门禁读卡，采用进出门双向刷卡方式，机房内设管理主机一台。在机房出入口，走道增设三台监控点，控制主机设在值班室。

Ⅱ、预算编制说明
一、 预算概述
本工程为《鄂州农业发展银行计算机机房装修改造工程》一阶段设计，接鄂州电信网络建设部通知，本工程按工信部 [2008]75号《通信建设工程概、预算编制办法》编制一阶段设计预算。
二、预算编制依据
<1>YD5137-2005《本地通信线路工程设计规范》
<2>工信部 [2008]75号《关于发布<通信建设工程概、预算编制办法>及相关定额的通知》
① 通信建设工程概、预算编制办法
② 通信建设工程费用定额
③ 通信建设工程施工机械、仪器仪表台班定额
④ 通信建设工程预算定额
<3>国家计委、建设部 [2002]10号《关于发布<工程勘察设计收费管理规定>的通知》
<4>国家发改委、建设部 [2007]670号《关于建设工程监理与相关服务收费管理规定》
<5>财政部、国家安全生产监督管理总局 [2006]478号《关于发布<高危行业企业安全生产费用财务管理暂行办法>的通知》
<6>工信部办公厅[2009]22号《关于停止计列通信建设工程质量监督费和工程定额测定费的通知》
<7>鄂州市电信分公司提供的材料价格。
<8>鄂州市电信分公司制定的相关标准和文件。
三、 工程投资经济分析
本工程总投资为312052.03元，预算分为六个部分，具体情况如下：
名 称
金额
占工程总投资比例
一、鄂州农业发展银行计算机机房装修改造工程
283593.1
90.88%
1.装饰工程
55259.23
17.71%
2.电照工程
15002.25
4.81%
3.气体灭火工程
85405.67
27.37%
4.电源工程
81086.00
25.98%
5.门禁
17661.71
5.66%
6.监控
29178.24
9.35%
二、建设单位管理费
3970.30
1.27%
三、工程设计费
18544.74
5.94%
1.装饰、电源、电照、消防部分设计费
15980.84
5.12%
2.门禁、监控部分设计费
2563.90
0.82%
四、工程监理费
8507.79
2.73%
