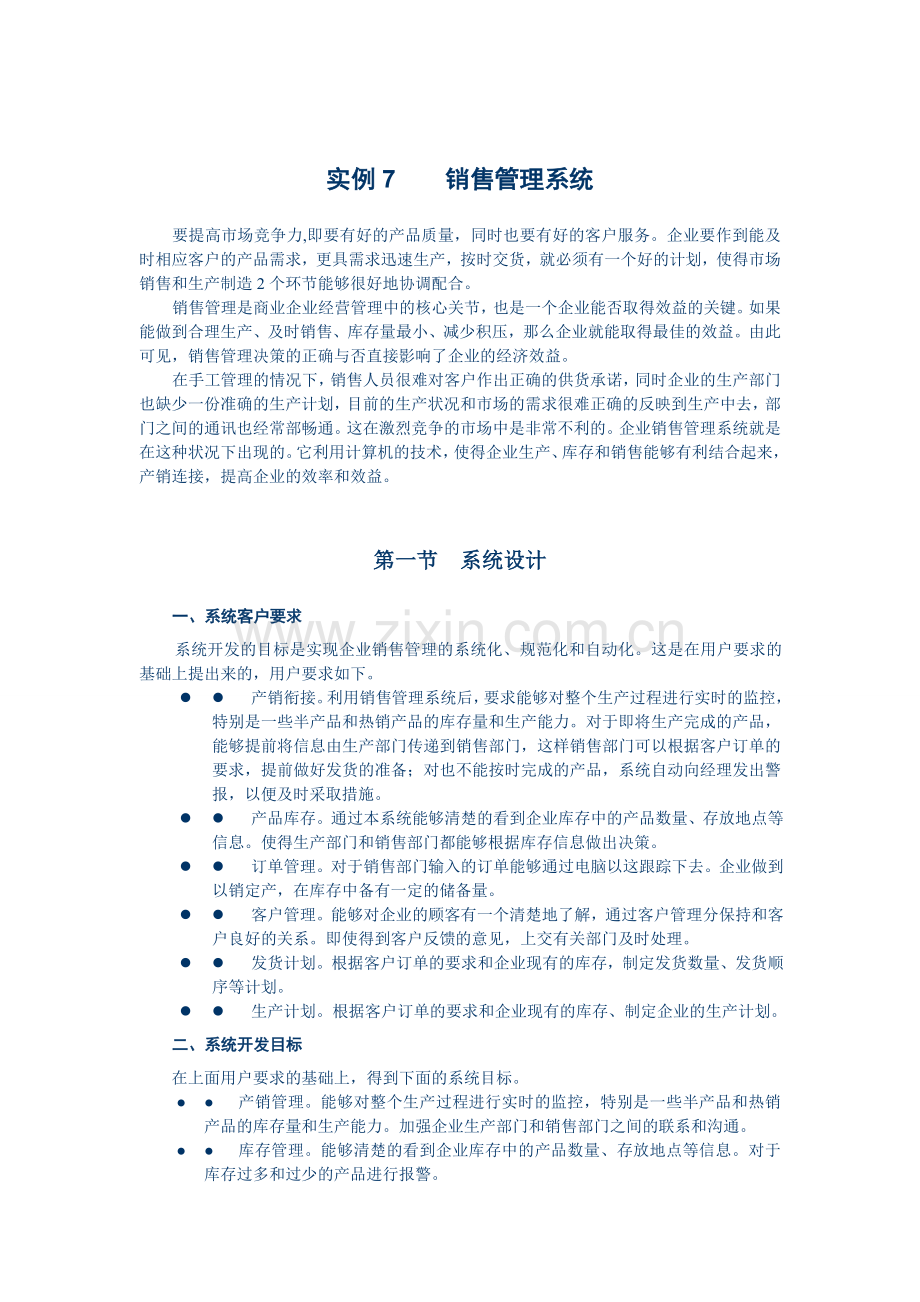

实例7 销售管理系统
要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。
销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。由此可见，销售管理决策的正确与否直接影响了企业的经济效益。
在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。这在激烈竞争的市场中是非常不利的。企业销售管理系统就是在这种状况下出现的。它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。

第一节 系统设计
一、系统客户要求
系统开发的目标是实现企业销售管理的系统化、规范化和自动化。这是在用户要求的基础上提出来的，用户要求如下。
l l         产销衔接。利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。
l l         产品库存。通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。使得生产部门和销售部门都能够根据库存信息做出决策。
l l         订单管理。对于销售部门输入的订单能够通过电脑以这跟踪下去。企业做到以销定产，在库存中备有一定的储备量。
l l         客户管理。能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。即使得到客户反馈的意见，上交有关部门及时处理。
l l         发货计划。根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。
l l         生产计划。根据客户订单的要求和企业现有的库存、制定企业的生产计划。
二、系统开发目标
在上面用户要求的基础上，得到下面的系统目标。
● ●        产销管理。能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。加强企业生产部门和销售部门之间的联系和沟通。
● ●        库存管理。能够清楚的看到企业库存中的产品数量、存放地点等信息。对于库存过多和过少的产品进行报警。
● ●        订单管理。对于订单能够实现计算机联网输入、查询、跟踪和确认。订单可以根据多个方面进行汇总分析。
● ●        客户管理。能够对企业的顾客有一个清楚地了解，通过客户管理部分保持和客户良好的关系。能够根据客户查询客户订单完成情况。
● ●        发货计划。根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划，形成货物销售单。
● ●        生产计划。根据客户订单的统计和企业现有的库存，制定企业的生产计划。
三、开发设计思想
● ●        尽量采用公司现有软硬件环境，及先进的管理系统开发方案，从而达到充分利用公司现有资源，提高系统开发水平和应用效果的目的。
● ●        系统应符合生产、销售、库存的规定，满足公司日常工作需要，并达到操作过程中的直观、方便、实用、安全等要求。
● ●        系统采用先进的两层体系结构，Client(客户端)负责提供表达逻辑、显示用户界面信息、基本操作；Server(服务器端)负责实现数据服务。
● ●        系统采用模块化程序设计方法，即便于系统功能的各种组合和修改，又便于未参与开发的技术维护人员补充、维护。
● ●        系统应具备数据库维护功能，及时根据用户需求进行数据的添加、删除、修改等操作。能够对数据库表格进行备份。
四、系统功能分析
系统功能分析是在系统开发的总任务的基础上完成。本例子中的销售管理系统需要完成产销衔接、产品库存管理、订单管理、客户管理、发货管理、生产计划管理、库存管理等多个功能，满足企业高效管理的需求。
五、系统功能模块设计

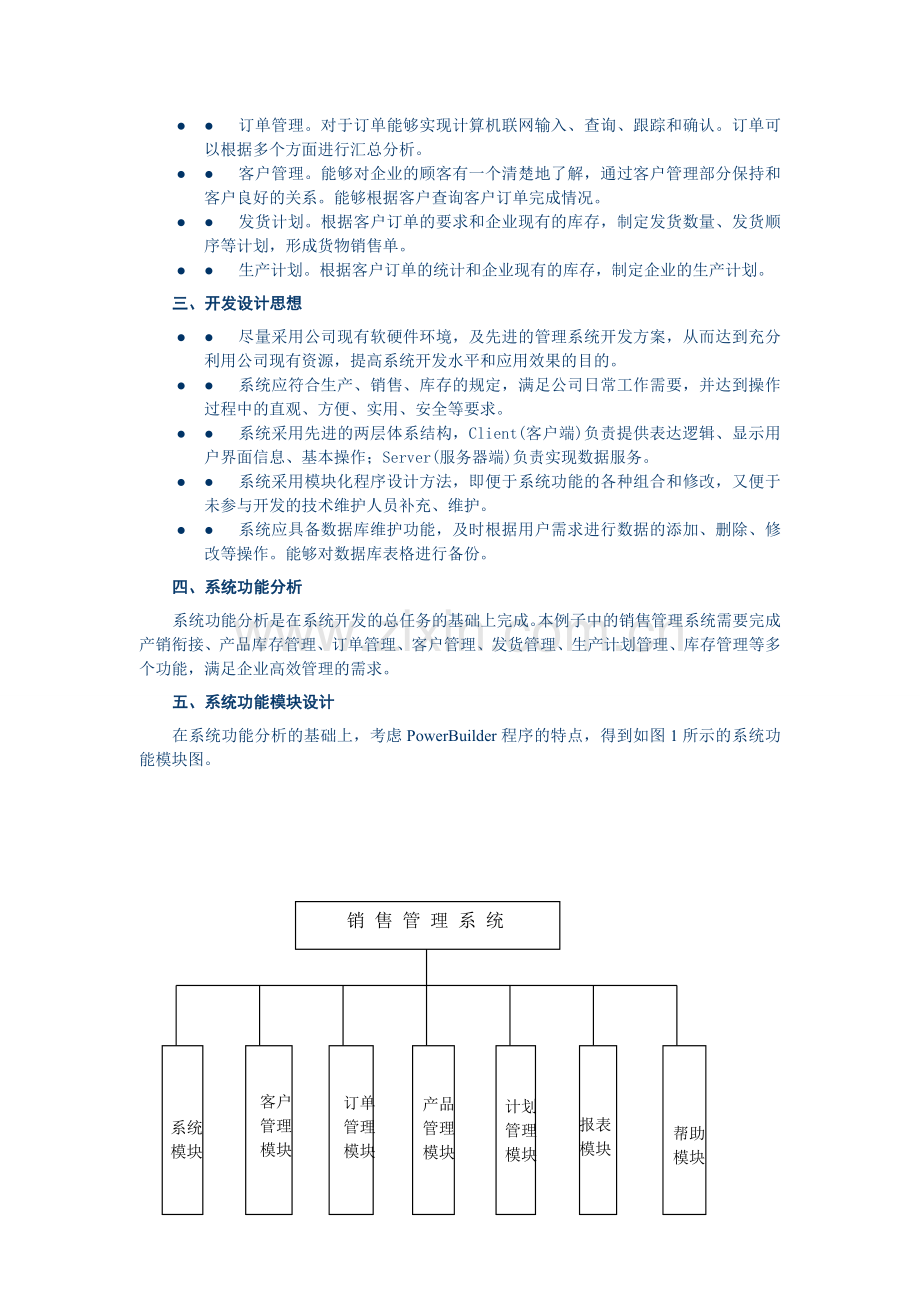

在系统功能分析的基础上，考虑PowerBuilder程序的特点，得到如图1所示的系统功能模块图。

销 售 管 理 系 统

系统
模块

客户管理模块

订单管理模块

产品管理模块

计划管理模块

报表模块

帮助模块

图1 系统功能模块图
销售管理系统和企业中其它子系统的关系
销售管理系统是整个企业信息管理系统的一个最重要部分。它与企业中其它系统之间的接口和关系如下。
● ●        与生产子系统的连接。
通过销售管理系统建立订单和生产子系统之间的关系。系统可以将企业生产部门作为一个客户，模拟订单输入方式，按照订单和产品的优先级产生不同时期的生产计划。生产部门可以预期向销售部门反映订单完成情况。
● ●        与财务系统的关系。
将客户汇款、转账等转入企业财务系统管理。
● ●        与销售分支机构的关系。
传送订单、发票和应收款信息。
第二节 数据库设计
一、数据库需求分析
在仔细调查企业销售管理过程的基础上，得到系统所需要处理数据的流程，如图2所示。

订 单

客 户

发 货

订单计划
生产计划

制定
发货计划

库 存

图2 数据流程图
针对本实例，通过对企业销售管理的内容和数据流程分析，涉及的数据项和数据结构如下。
● ●客户信息。包括的数据项有客户编码、名称、地址、税号、信誉度、国家、省份等。
● ●订单信息。包括的数据项有订单时间、客户编号、货品号、数量、交货时间、负责业务员、订单号、是否已经交货等。
● ●库存信息。包括的数据项有货品号、数量、存放地点等。
● ●发货信息信息。包括的数据项有发货时间、客户编号、货品号、数量、经手人对应订单等。
● ●产品信息。包括的数据项有货品号、名称、企业的生产能力、单个产品的利润、单价、型号等。
● ●产品生产信息。包括的数据项有货品号、数量、计划完成时间、生产负责人等。
● ●产品进库信息。包括的数据项有货品号、数量、进库时间、经手人等。
有了上面的数据结构、数据项和数据流程，就能进行下面的数据库设计。
二、数据库概念结构设计
这一设计阶段是在需求分析的基础上，设计出能够满足用户要求的各种实体，以及它们之间的关系，为后面的逻辑结构设计打下基础。
本实例根据上面的设计规划出的实体有：客户实体、订单实体、库存实体和产品实体。各个实体的E-R图以及实体和实体之间的关系E-R图描述如下。
客 户

客户号.姓名

信誉度

税号

地址信息

图3为客户实体E-R图。

图3 客户实体E-R图
图4为订单实体E-R图。
订单信息

订单号

产品信息

客户

发货信息

图4 订单实体E-R图

图5为库存信息实体E-R图。
库存信息

产品代号

库存数量

存放地点

图5 库存信息实体E-R图

图6为发货信息实体E-R图。
发货信息

订单号

产品信息

发货时间

负责人

图6 发货信息实体E-R图

产品信息

产品号.名称

生产能力

价格、利润

生产地点

图7为产品实体E-R图。

图7 产品实体E-R图
图8为生产信息实体E-R图。
生产信息

产品号

生产数量

完成日期

负责人

图8 生产信息实体E-R图

图9为进库信息实体E-R图。
进库信息

进库产品

进库数量

进库时间

经手人

图9 进库信息实体E-R图
实体和实体之间的关系E-R图如图10所示。
1:1

客户

M:N

订单

N:1

生产

M:N

产品出库

库存

增加1:N

产品进库

减少1:N

图10 实体之间关系E-R图
三、数据库逻辑结构设计
在上面的实体以及实体之间关系的基础上，形成数据库中的表格以及各个表格之间的关系。
销售管理系统数据库中各个表格的设计结果如下面的几个表格所示。每个表格表示在数据库中的一个表。
表1为客户信息表格kehu。
表1 客户信息表格kehu
列 名
数据类型
可否为空
说 明
Kehu_no
VARCHAR2(6)
NOT NULL
客户号（主键）
Kehu_name
VARCHAR2(20)
NULL
客户名
Kehu_address
VARCHAR2(30)
NULL
地址
Kehu_sh
VARCHAR2(10)
NULL
税号
Kehu_repute
VARCHAR2(10)
NULL
信誉度
Kwhu_country
VARCHAR2(10)
NULL
国家
Kwhu_province
VARCHAR2(10)
NULL
省份

表2为订单信息表dd。
表2 为订单信息表dd
列 名
数据类型
可否为空
说 明
Dd_no
VARCHAR2(6)
NOT NULL
订单号（主键）
Dd_date
DATE
NULL
订单时间
Product_no
VARCHAR2(6)
NOT NULL
产品号
Kehu_no
VARCHAR2(6)
NOT NULL
客户号
Product_number
NUMBER(10)
NULL
产品数量
Need_date
DATE
NULL
需要产品时间
Dd_manager
VARCHAR2(10)
NULL
订单业务员
Dd_flag
VARCHAR2(1)
NULL
订单是否发货（缺省值为0，表示没有完成;如果该订单已经完成发货,为1

表3为库存信息表格kc。
表3 库存信息表格kc
列　　名
数据类型
可否为空
说　　明
Product_no
VARCHAR2(6)
NOT NULL
产品号（主键）
Product_number
NUMBER(10)
NULL
库存量
Kc_adress
VARCHAR2(10)
NULL
存放地点

表4发货信息表fh。
表4 发货信息表fh
列　　名
数据类型
是否为空
说　明
Dd_no
VARCHAR2(6)
NOT NULL
订单号（主键）
Fh_dae
DATE
NULL
发货时间
Product_no
VARCHAR2(6)
NOT NULL
产品号
kehu_no
VARCHAR2(6)
NOT NULL
客户号
Product_number
NUMBER(10)
NULL
产品数量
Product_outprice
NUMBER(10)
NULL
发货价格
Fh_manager
VARCHAR2(10)
NULL
发货负责人
表9-5为产品信息表破product。
表5 产品信息表破product
列　　名
数据类型
可否为空
说　　明
Product_no
VARCHAR2(6)
NOT NULL
产品号（主键）
Product_mame
VARCHAR2(20)
NULL
产品名称
Product_NumberPerMonth
NUMBER(10)
NULL
月生产能力
Product_adress
VARCHAR2(20)
NULL
生产地点
Product_llPerOne
NUMBER(6)
NULL
单个利润
Product_price
NUMBER(10)
NULL
价格
Product_xh
VARCHAR2(6)
NULL
型号
表6为产品生产表producting。
表6 产品生产表producting
列 名
数据类型
可否为空
说 明
Product_no
VARCHAR2(6)
NOT NULL
产品号（主键）
Product_Number
NUMBER(10)
NULL
数量
Product_outdate
DATE
NULL
完成日期
PRODUCT_Manager
VARCHAR2(10)
NULL
生产负责人
表7为产品进库信息表jk。
表7 产品进库信息表jk
列名
数据类型
可否为空
说明
Jk_no
VARCHAR2(6)
NOT NULL
进库号（主键）
Product_no
VARCHAR2(6)
NOT NULL
产品号
Product_Number
NUMBER(10)
NULL
进库数量
Product_indate
DATE
NULL
进库时间
Product_manager
VARCHAR2(10)
NULL
经手人

实例3 考勤管理系统
考勤管理既是企业劳动认识管理的重要方面，同时也是企业财务管理的重要方面，因为它是和人、事都相关的方面。考勤管理系统需要和员工人事管理连接，同时需要连接工资管理系统等等，用语完成员工的升迁、工资、津贴、医疗保险、保险费、实际发放工资等。
第一节 系统设计
一、系统目标设计
l l         系统开发的总体任务是实现企业员工考勤管理的系统化、规范化、和自动化。
l l         能够和人事管理系统、工资管理系统相结合，真正实现企业高效、科学、现代化的员工管理。
二、开发实际思想
l l         尽量采用公司现有软硬件环境，及先进的管理系统开发方案，从而达到充分利用公司现有资源，提高系统开发水平和应用效果的目的。
l l         员工考勤管理系统能够和考勤机相连接，从而完成自动、高效、科学的考勤信息输入。
l l         系统采用模块化程序设计方法，既便与系统功能的各种组合和修该，又便于未参与开发的技术维护人员补充、维护。
l l         系统应具备数据库维护功能，即使根据用户需求进行数据的添加、删除、修改、被分等操作。
三、系统功能分析
考勤管理涉及企业人事管理的多个方面，如员工职务升迁、工资发放、奖金发放、员工医疗保险发放等等。
本利自重的考勤管理系统需要完成功能主要有以下几点。
l l         员工考勤信息处理。该莫完成员工考勤情况的输入、修改等操作。如果企业内有考勤机，可以将它的输出处理后，形成考勤管理系统考勤模块的输入。
l l         企业缺勤类型的设定。
l l         企业考勤统计。该模块可对某个员工进行考勤情况的统计 ，生成统计报表。
四、系统功能模块设计
在系统功能分析的基础上，考虑PowerBuilder程序编制的特点，得到如图1所示的系统功能模块图。

系
统
模块

考勤信息处理

缺勤类型设定

报表生成模块

考 勤 管 理 系 统

图1系统功能模块如图

五、考勤管理系统和企业中其他系统的关系
考勤管理袭击全企业信息管理系统的一个有机组成部分。他与企业中替他系统之间的关系如图2所示。

工资管理

考勤管理

人事管理

考勤情况 考勤情况 考勤情况

图2 和企业中其他系统之间的关系
第二节 数 据 库 设 计
一、数据库需求分析
在仔细调查企业考勤管理过程的基础上，得到系统所要处理数据的流程如图3所示。
人 员
考 勤
信 息
数据库

考 勤
信 息
统 计
报 表
生 成

企 业
其 他
信 息
管 理
系 统

手工输入
考勤机输入

数据维护

图 3 数据流程图
针对本实例，通过对企业考勤管理的内容和数据流程分析，设计的数据项和数据结构如下：
l l         员工考勤信息。包括的数据项有员工号、缺勤时间、缺勤天数、缺勤类别等。
l l         缺勤类别信息。包括的数据项有缺勤类别 、名称、描述等。
l l        员工基本信息。包括的数据项有员工号、员工姓名、员工工种、员工所属部门等。
有了上面的数据结构、数据项和数据流程，就能进行下面的数据库设计。
二、数据概念结构设计
本实例根据上面的设计规划出的实体有：考勤信息实体、员工基本信息实体、缺勤类型实体。各个实体的E-R图以及实体和实体之间的关系E-R图描述如下。
图4为员工基本信息实体E-R图。
员 工 基 本 信 息

员工号

姓名

员 工 部 门

员工职务

图4 员工基本信息实体E-R图
图5为考勤信息实体E-R图
考勤 信 息

员工号.姓名

缺勤天数

缺勤类别

时间、原因

图5 考勤信息实体E-R图
图6为缺勤类型实体E-R图
缺勤类型

类别

名称

描述

图6 缺勤类别实体E-R图
实体和实体之间的关系E-R图如图7所示。

员工

考勤信息

具有1：N

属于1：N

缺勤类型

图7 实体之间关系E-R图
三、数据库逻辑结构设计
在上面的实体以及实体之间关系的基础上，形成数据库中的表格以及各个表格之间的关系。
考勤管理体统数据库中各个表格的设计结果如下面的几个表格所示。没高歌表示在数据库中的一个表。
表1为考勤管理表kp
表1 考勤管理表格kp
列 名
数 据 类 型
可 否 为 空
说 明
Emp-no
VARCHAR2(6)
NOTＮ ＵＬＬ
员工号（主键一）
qq-date
VARCHAR2(6)
ＮＯＴＮＵＬＬ
时间（主键二）
qq-daynumber
NUMBER(3,1)
ＮＵＬＬ
缺勤天数
qq-lb
VARCHAR2(3)
ＮＵＬＬ
缺勤类别
qq-reason
VARCHAR2(10)
ＮＵＬＬ
缺勤理由

　　表2为缺勤类型表qqlb。
　　表2 缺勤类型表格qqlb
列名
数据类型
可否为空
说明
qq-lb
VARCHAR2(3)
NOT NULL
缺勤类别（主键）
qq-mc
VARCHAR2(10)
NULL
名称
qq-ms
VARCHAR2(10)
NULL
缺勤类型描述

　　表 3为员工基本情况表yg。
表3 员工基本情况表
列名
数据类型
可否为空
说明
Emp-no
VARCHAR2(6)
NOT NULL
员工号（主键）
Emp-name
VARCHAR2(10)
NULL
员工姓名
Emp-zw
VARCHAR2(10)
NULL
员工职务
Emp-department
VARCHAR2(10)
NULL
员工部门
