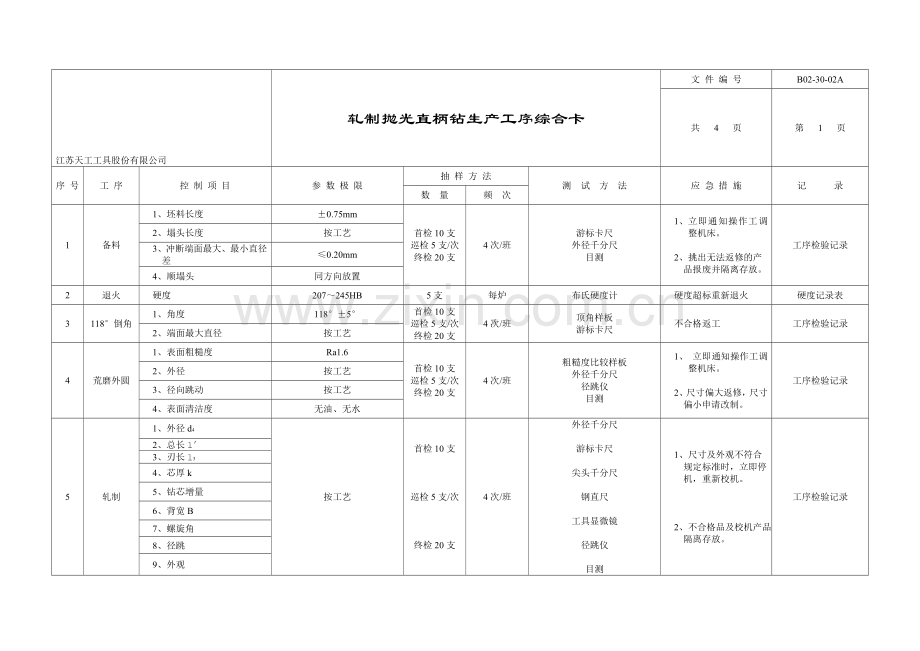

江苏天工工具股份有限公司
轧制抛光直柄钻生产工序综合卡
文 件 编 号
B02-30-02A
共 4 页
第 1 页
序 号
工 序
控 制 项 目
参 数 极 限
抽 样 方 法
测 试 方 法
应 急 措 施
记 录
数 量
频 次
1
备料
1、坯料长度
±0.75mm
首检10支
巡检5支/次
终检20支
4次/班
游标卡尺
外径千分尺
目测
1、 立即通知操作工调整机床。

2、 挑出无法返修的产
品报废并隔离存放。
工序检验记录
2、塌头长度
按工艺
3、冲断端面最大、最小直径
差
≤0.20mm
4、顺塌头
同方向放置
2
退火
硬度
207～245HB
5支
每炉
布氏硬度计
硬度超标重新退火
硬度记录表
3
118°倒角
1、角度
118°±5°
首检10支
巡检5支/次
终检20支
4次/班
顶角样板
游标卡尺
不合格返工
工序检验记录
2、端面最大直径
按工艺
4
荒磨外圆
1、表面粗糙度
Ra1.6
首检10支
巡检5支/次
终检20支
4次/班
粗糙度比较样板
外径千分尺
径跳仪
目测
1、 立即通知操作工调整机床。

2、尺寸偏大返修，尺寸偏小申请改制。
工序检验记录
2、外径
按工艺
3、径向跳动
按工艺
4、表面清洁度
无油、无水
5
轧制
1、外径d4
按工艺
首检10支

巡检5支/次

终检20支
4次/班
外径千分尺

游标卡尺

尖头千分尺

钢直尺

工具显微镜

径跳仪

目测
1、 尺寸及外观不符合
规定标准时，立即停
机，重新校机。

2、不合格品及校机产品隔离存放。
工序检验记录
2、总长l′
3、刃长l3
4、芯厚k
5、钻芯增量
6、背宽B
7、螺旋角
8、径跳
9、外观

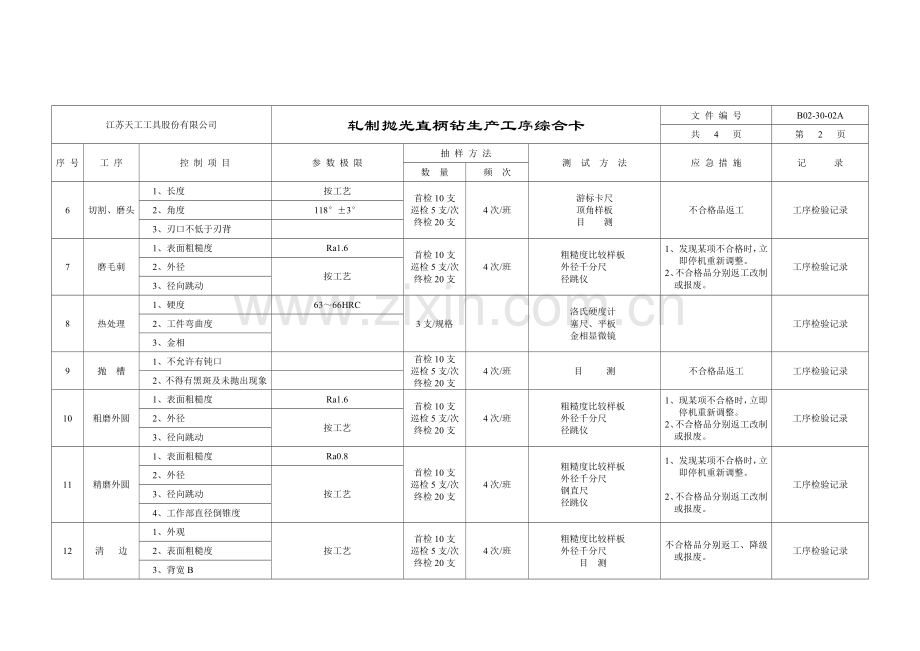

江苏天工工具股份有限公司
轧制抛光直柄钻生产工序综合卡
文 件 编 号
B02-30-02A
共 4 页
第 2 页
序 号
工 序
控 制 项 目
参 数 极 限
抽 样 方 法
测 试 方 法
应 急 措 施
记 录
数 量
频 次
6
切割、磨头
1、长度
按工艺
首检10支
巡检5支/次
终检20支
4次/班
游标卡尺
顶角样板
目 测
不合格品返工
工序检验记录
2、角度
118°±3°
3、刃口不低于刃背

7
磨毛刺
1、表面粗糙度
Ra1.6
首检10支
巡检5支/次
终检20支
4次/班
粗糙度比较样板
外径千分尺
径跳仪
1、 发现某项不合格时，立即停机重新调整。
2、不合格品分别返工改制或报废。
工序检验记录
2、外径
按工艺
3、径向跳动
8
热处理
1、硬度
63～66HRC
3支/规格

洛氏硬度计
塞尺、平板
金相显微镜

工序检验记录
2、工件弯曲度

3、金相
9
抛 槽
1、不允许有钝口

首检10支
巡检5支/次
终检20支
4次/班
目 测
不合格品返工
工序检验记录
2、不得有黑斑及未抛出现象

10
粗磨外圆
1、表面粗糙度
Ra1.6
首检10支
巡检5支/次
终检20支
4次/班
粗糙度比较样板
外径千分尺
径跳仪
1、 现某项不合格时，立即停机重新调整。
2、不合格品分别返工改制或报废。
工序检验记录
2、外径
按工艺
3、径向跳动
11
精磨外圆
1、表面粗糙度
Ra0.8
首检10支
巡检5支/次
终检20支
4次/班
粗糙度比较样板
外径千分尺
钢直尺
径跳仪
1、 发现某项不合格时，立即停机重新调整。

2、不合格品分别返工改制或报废。
工序检验记录
2、外径
按工艺
3、径向跳动
4、工作部直径倒锥度
12
清 边
1、外观
按工艺
首检10支
巡检5支/次
终检20支
4次/班
粗糙度比较样板
外径千分尺
目 测
不合格品分别返工、降级或报废。
工序检验记录
2、表面粗糙度
3、背宽B

江苏天工工具股份有限公司
轧制抛光直柄钻生产工序综合卡
文 件 编 号
B02-30-02A
共 4 页
第 3 页
序 号
工 序
控 制 项 目
参 数 极 限
抽 样 方 法
测 试 方 法
应 急 措 施
记 录
数 量
频 次
12
清 边
4、刃带宽f
按工艺
首检10支
巡检5支/次
终检20支
4次/班
尖头千分尺
游标卡尺
径跳仪
不合格品分别返工、降级或报废。
工序检验记录
5、小外圆q
6、清边长度
7、径向跳动
13
刃磨后面
1、表面粗糙度
Rz6.3
首检10支

巡检5支/次

终检20支
4次/班
粗糙度比较样板
游标卡尺
工具显微镜
万能角度尺
V型铁
磁表座
百分表

1、 发现不合格品产生时，停机重新调整。

2、已产生的不合格品分别返工或报废。
工序检验记录
2、长度
按工艺
3、横刃角
4、顶角
5、法向跳动
6、后角
14
刻标志
1、外观
字迹清晰整齐
首检10支
巡检5支/次
终检20支
4次/班
钢直尺

目 测
不合格品重新返修
工序检验记录
2、钢印内容
按工艺
3、钢印位置
15
浸油、防锈
1、浸油
完全浸透
20支
每 批
可程式恒温、恒湿试验机
目测
不合格品重新返修
工序检验记录
2、防锈

16
成品终检
1、外观缺陷
按工艺
20支
每规格
粗糙度比较样板
外径千分尺
游标卡尺
径跳仪
按不合格顶目分别降级、
改档、报废处理
成品终检记录
2、外径
3、总长
4、刃长
5、径向跳动

江苏天工工具股份有限公司
轧制抛光直柄钻生产工序综合卡
文 件 编 号
B02-30-02A
共 4 页
第 4 页
序 号
工 序
控 制 项 目
参 数 极 限
抽 样 方 法
测 试 方 法
应 急 措 施
记 录
数 量
频 次
16
包装
1、包装标志
标志清晰
10盒
每规格
目 测
发现错误全部检查
包装检验记录
2、数量
不得混包、错包、漏包
3、包装物
应清洁、无斑点
17
成品抽检
1、外观缺陷
按标准
20支
每规格
粗糙度比较样板

外径千分尺

游标卡尺

万能角度尺

径跳仪
1、 加倍抽检

2、返工挑选

3、返修
成品抽检记录
2、外径
3、全长
4、刃长
5、顶角
6、后角
7、径向跳动
18
仓库储存
1、划区、分类存放
醒 目

每 批
干 湿 计
通风防潮
管理制度
2、帐物相符
准确无误
3、储存环境湿度
干 燥
