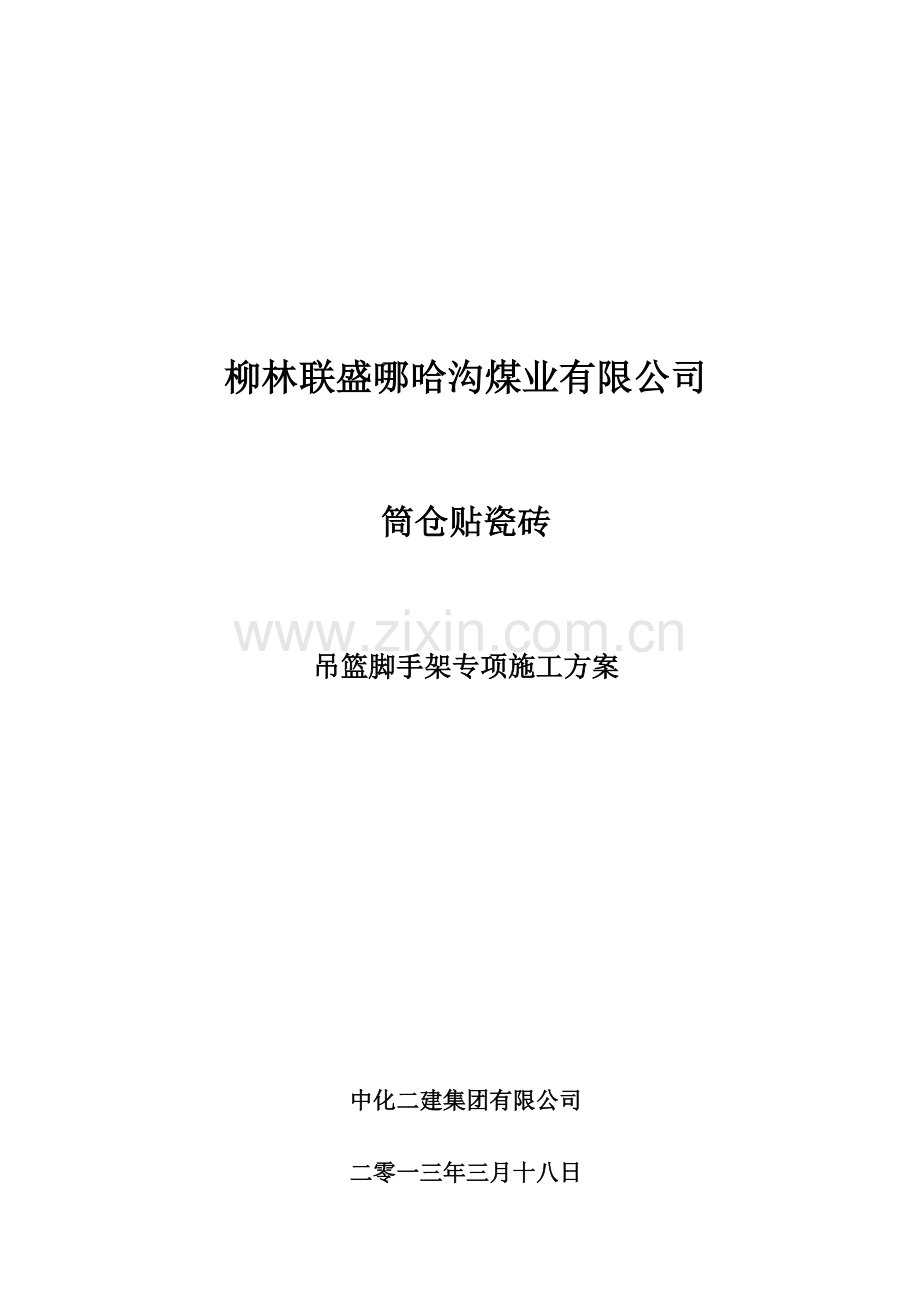

柳林联盛哪哈沟煤业有限公司

筒仓贴瓷砖

吊篮脚手架专项施工方案

中化二建集团有限公司
二零一三年三月十八日

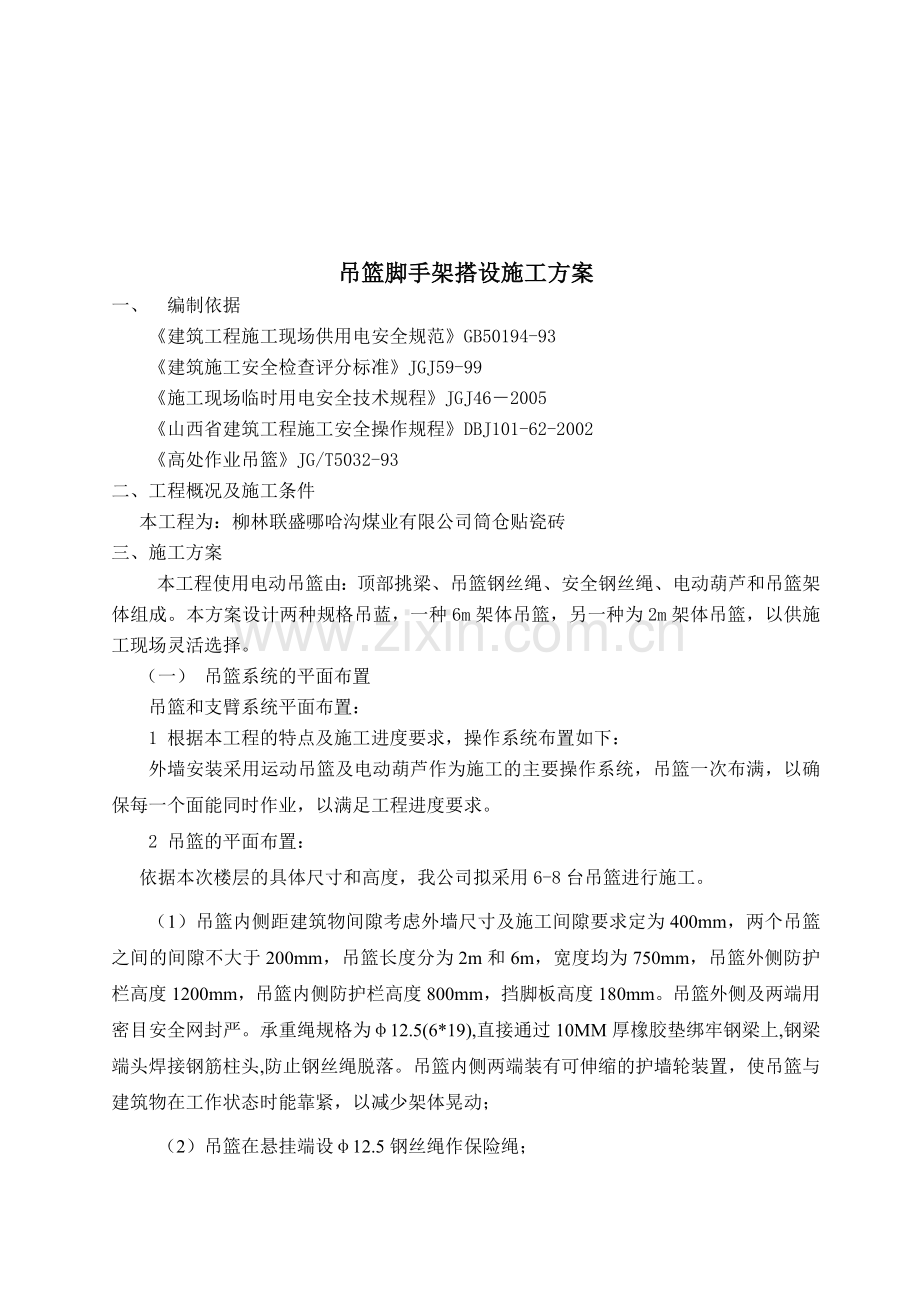

吊篮脚手架搭设施工方案
一、 编制依据
《建筑工程施工现场供用电安全规范》GB50194-93
《建筑施工安全检查评分标准》JGJ59-99
《施工现场临时用电安全技术规程》JGJ46－2005
《山西省建筑工程施工安全操作规程》DBJ101-62-2002
《高处作业吊篮》JG/T5032-93
二、工程概况及施工条件
本工程为：柳林联盛哪哈沟煤业有限公司筒仓贴瓷砖
三、施工方案
本工程使用电动吊篮由：顶部挑梁、吊篮钢丝绳、安全钢丝绳、电动葫芦和吊篮架体组成。本方案设计两种规格吊蓝，一种6m架体吊篮，另一种为2m架体吊篮，以供施工现场灵活选择。
（一） 吊篮系统的平面布置
吊篮和支臂系统平面布置：
1 根据本工程的特点及施工进度要求，操作系统布置如下：
外墙安装采用运动吊篮及电动葫芦作为施工的主要操作系统，吊篮一次布满，以确保每一个面能同时作业，以满足工程进度要求。
2 吊篮的平面布置：
依据本次楼层的具体尺寸和高度，我公司拟采用6-8台吊篮进行施工。
（1）吊篮内侧距建筑物间隙考虑外墙尺寸及施工间隙要求定为400mm，两个吊篮之间的间隙不大于200mm，吊篮长度分为2m和6m，宽度均为750mm，吊篮外侧防护栏高度1200mm，吊篮内侧防护栏高度800mm，挡脚板高度180mm。吊篮外侧及两端用密目安全网封严。承重绳规格为φ12.5(6*19),直接通过10MM厚橡胶垫绑牢钢梁上,钢梁端头焊接钢筋柱头,防止钢丝绳脱落。吊篮内侧两端装有可伸缩的护墙轮装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动；
（2）吊篮在悬挂端设φ12.5钢丝绳作保险绳；
（3）悬挂挑梁必须与建筑物结构固定牢靠，挑梁挑出长度必须保证悬挂吊篮的钢丝绳垂直于地面。挑梁与吊绳连接端设防止滑脱的保护装置。为避免钢丝绳受剪，挑梁与绳间加垫不小于5cm厚的橡胶垫，并且挑梁端头与吊绳连接端应有防止滑脱的保护装置。
（二） 吊篮的制作和安装
1、材料
(1) 钢丝绳：采用φ12.5mm。
(2)钢丝绳、电动葫芦和吊篮必须有出厂合格证并与厂家签订确保使用安全合同。
(3) 钢丝绳和电动葫芦及防坠落装置计划用量：
φ12.5吊篮钢丝绳：120m长36根；130m长7根，110m长26根。
φ12.5防坠落钢丝绳：120m长36根；130m长7根；110m长26根。
φ12.5防外倾钢丝绳：120m长8根；130m长4根，110m长6根。
防坠落装置：12台。
2、施工顺序
组装支臂系统 → 就位→ 组装吊篮 → 安钢丝绳 → 制作安装斜墙防外倾装置 →试载运作→电动葫芦吊篮安装验收→搭设防护架。
3、主要施工方法
(1)吊篮、支臂制作
本工程的吊篮系统，根据需要吊篮数量、型号作如下布置：
其尺寸为6000×750×1200，支臂尺寸为4200×250×170，配重篮尺寸为1200×800×600；吊篮尺寸为3000×700×1100，根支臂尺寸为4200×250×170；
（2）搭设支臂支撑架
吊篮支臂：根据外墙设计尺寸、吊篮尺寸及作业面，支臂外挑出墙面900mm，支臂安装高度比女儿墙高出400mm处架起，一端与配重装置固定在一起，另外悬挑端的骨架固定在女儿墙上，如女儿墙结构设计在结构悬挑板上，则固定在结构反梁部位。如墙上高出部分应采用L50×5角钢焊接成600×250×400固定支架，下端与女儿墙内预埋钢板焊牢，并在女儿墙内侧采用M16膨胀螺栓锚固。
（3）配重系统：
为了不破坏屋面结构防水层，吊篮支撑系统采用自配配重形式，每台吊篮安装荷载约为1，取最大15支臂悬朱为0.9m，内固定部分3.2m，其端部配重架上安装配重铁,按配重铁上的标识进行配重，取值重为1，其系统安全系数为2.3。配重篮与主体结构计算：配重篮的荷载为100kg/㎡，取○D轴平面其计算如下：
平板：φ30钢筋从550取1m简约计算
q=自重=375KN/M q=活荷载=1.5KN/M
按单向板跨度最大变矩为：
M中=0.125×5.25×4.22+0.116×10×42+0.111×10×42
=21.11kn•m。
查表：fcm=16.5n/mm2 fy=550 n/mm2
h0=h-c-d/2=150-15-9/2=130.5mm
b=1000mm AS=635mm2
ξ=fyAS/fcmbho=550×635/16.5×1000×130.5
=0.1622≤ξ
b=0.614
mu=fcmbho2ξ(1-0.5ξ)
=16.5×1000×130.52×0.162(1-0.5×0.1622)
=41.88KN.M
MU>M跨中，其结构截面承载力足够满足其配重系统施工荷载。
（三）、操作程序与施工方法
吊篮先在地面上组装成吊篮架体，并在屋顶挑梁上挂承重钢丝绳和安全绳，然后将承重钢丝绳穿过电动葫芦的导绳孔向吊钩方向穿入、压紧。安全绳采用直径不小于φ12.5的钢丝绳，安全锁采用天津津久起重工具厂生产的吊篮专用安全器，吊篮专用安全器套在吊篮钢丝绳上，安全器通过安全绳与吊篮连接，正常升降时安全器随吊篮架体沿保险钢丝绳升降，万一吊篮脱落，安全器自动将吊篮架体锁在保险钢丝绳上。
为保证架体垂直提升， 吊篮下方悬挂铅坠，并加设两道缆风绳，以有效防止吊篮在升降过程中晃动或摆动。
1、吊篮安全防护装置的设置和要求
(1) 安全停靠装置：吊篮运行到位时，停靠装置将吊篮定位。该装置应能可靠地承担吊篮自重、额定荷载及运料人员和装卸物料时的工作荷载。
(2) 断绳保护装置：当吊篮悬挂或运行中发生断绳时，应能可靠地将其停住并固定在吊蓝架体上。其滑落行程，在吊篮满载时，不得超过1m。
(3)上极限限位器：该装置应安装在吊篮允许提升的最高工作位置。吊篮的吊程（指从吊篮的最高位置与梁最低处的距离），应不小于3m。当吊篮上升达到限定高度时，限位器即行动作，切断电源。
(4) 紧急断电开关：紧急断电开关应设在便于操作的位置，在紧急情况下，应能及时切断提升机的总控制电源。
(5) 下极限限位器：当吊篮下降达到最低限定位置时，限位器自动切断电源，使吊篮停止下降。
(6) 缓冲器：在吊蓝架体的底部应设置缓冲器，当吊篮以额定荷载和规定的速度作用到缓冲器上时，应能承受相应的冲击力。缓冲器的型式，可采用弹簧或弹性实体。
(7)超载限制器：当荷载超过额定荷载时，切断起升电源。
2、吊篮安装完毕使用前，必须进行荷载实验，合格后方准使用，并做好试验记录：
（1）进行上下运行不少于20分钟空载试验，检查各部位是否有异常情况；
（2）对吊篮施加2倍的均布荷载，离开地面静置10分钟，吊篮焊缝无开裂，螺栓不得松动，结构无变形，悬挑梁牢固等。
（四）、电动吊篮使用时应注意的事项
1.管理与维修时注意事项
（1) 操作人员应按使用说明书的有关规定，对提升机各润滑部位，进行注油润滑；
（2) 维修保养时，应将所有控制开关扳至零位，切断主电源，并在闸箱处挂“禁止合闸”标志，必要时应设专人监护；
（3) 维修重要结构所用焊条及焊缝质量，均应符合原设计要求。
2.电动吊篮操作时注意事项
（1) 物料在吊篮内应均匀分布，不得超出吊篮。当长料在吊篮中立放时，应采取防滚落措施；散料应装箱或装笼。严禁超载使用；
（2) 吊篮作业时，应使用通讯对讲机联系。吊篮在多任务、多楼层同时使用时，应专设指挥人员，作业中不论任何人发出紧急停车信号，应立即执行；
（3) 闭合主电源前或作业中突然停电时，应将所有开关扳回零位。在重新恢愎作业前，应在确认吊篮动作正常后方可继续使用；
（4) 发现安全装置失灵时，应立即停机修复。作业中不得随意使用极限限位装置。
3. 使用权中要经常检查钢丝绳、滑轮工作情况。如发现磨损严重，必须按照有关规定及时更换，更换零部件时，零部件必须与原部件的材质性能相同，并应符合设计与制造标准。
4. 作业后，将吊篮降至地面，各控制开关扳至零位，切断主电源，锁好闸箱。
（五）、安全措施
1、吊篮中的作业人员必须系安全带，安全带的另一端应系于固定结构上。
2、吊篮的吊索应经常检查和保养，不使用时应妥为存放保管。有磨损的钢丝绳不得继续使用，正在使用的吊篮，如发现钢丝绳破损时，应立即撤出作业人员后将吊篮放在地面并更换钢丝绳。
3、吊篮的升降机构、控制设备和保险设备必须完好，并经常进行检查和维修保养。
4、严格控制使用荷载，作业人员不得超过规定的人数。
5、吊篮的靠墙一侧设支撑杆或支撑轮，用拉绳拉到结构上，以减小吊篮的晃动。
6、设备使用时必须设置安全保险绳。
7、作业人员在施工前进行必要的培训。
8、吊篮不得承载和运输大型骨架等。
9、严格控制施工质量，必须全面符合设计要求。
10、吊篮升降人员必须经过特种作业人员培训持证上岗，人员固定，升降吊篮时，除升降操作人员外，其他作业人员不得在吊篮内停留，每次升降后，必须做好验收记录，另外吊篮升降时，不允许两个吊篮连在一起升降。
11、升降吊篮的升降人员以后升降到位后进入吊篮装修的操作人员必须系挂好安全带。
12、为防止高处坠落事故，在建筑物周围必须离地（或底部障碍物）最少5m高处设置6m宽的安全平网。
（六）、吊篮的使用和管理
吊篮应由设备部门统一管理，不得以传送设备和架体分开管理。
1、使用前的检查
(1)金属结构有无开焊和明显变形；
(2)架体各节点连接螺栓是否紧固；
(3)附墙架、缆风绳、地锚位置和安装情况；
(4)架体的安装精度是否符合要求；
(5)安全防护位置是否灵敏可靠；
(6)电动传输的位置是否合理；
(7)电气设备及操作系统的可靠性；
(8)输电线路及防护情况。
2、 定期检查
检查要每天进行1次，由有关部门和人员参加，检查内容包括：
(1)金属结构有无开焊、锈蚀、永久变形；
(2)扣件、螺栓连接的坚固情况；
(3)电动提升机构磨损情况及钢丝绳的完好性；
(4)安全防护装置有无缺少、失灵和损坏；
(5)电气设备的接地（或接零）情况；
(6)断绳保护装置的灵敏度试验。
3、日常检查
日常检查由作业负责人在班前进行，在确认各部位正常时，方可投入作业，检查内容包括：
(1)空载提升吊篮做1次上下运行，验证是否正常，并同时碰撞限位器是否灵敏完好；
(2)在额定荷载下，将吊篮提升至离地面1～2m高度停机，检查制动器的可靠性和吊蓝架体的稳定性；
(3)安全停靠装置和断绳保护装置的可靠性；
(4)吊篮运行通道内有无障碍物；

八、填写吊篮制安工程质量检验评定验收表。
序号
检查项目
项 目
检查结果
（合格）
1
主控项目
施工方案
架体制作、安装方案、设计计算书必须经上级审批
√
2
制
作
组
装
吊篮架体制作与组装符合设计要求和规范要求
√
3
架体材质必须符合设计要求（必须有合格证）
√
4
挑梁锚固或配重等抗倾覆装置合格
√
6
吊篮悬挂点固定必须满足设计要求
√
7
吊篮使用前经荷载试验合格
√
8
升降葫芦必须有有效保险卡
√
9
升降吊篮有保险绳（不能失效）
√
10
脚手板
脚手板必须满铺牢靠，并不得有探头板
√
11
脚手板材质必须合格
√
12
升降操作
操作升降的人员固定并经培训
√
13
升降操作时不得有其他人员在吊篮内停留
√
14
两片吊篮连在一起同时升降必须有同步装置或达到同步升降
√
15
交底验收
每次提升前需经验收后方可上人作业
√
16
提升及作业必经交底
√
1
一
般
项
目
防护
吊篮外侧防护必须符合要求

2
多层作业必须设防护顶板
√
3
防护顶板设置符合要求
√

离地（或底部障碍物）最少5m高处设置6m宽的安全平网。
4
架体稳定
作业时吊篮与建筑结构拉牢
√
5
吊篮钢丝绳斜拉或吊篮离墙空隙合理
√
6
荷载
施工荷载不得超过设计规定
√

吊篮脚手架日常维修记录

工程名称
龙门塔煤业有限公司办公楼外墙保温及贴瓷砖
维修地点

维修设备编号

维
修
内
容
一、主要零部件与机构
1、金属（架体）结构状况：○ 2、钢丝绳绳端固定： ○
3、钢丝绳润滑与干涉： ○ 4、钢丝绳缺陷： ○
5、钢丝绳直径磨损： ○ 6、制动器、后备制动工作状况：○
7、减速器工作状况： ○ 8、插杆装置及结构： ○
二、电器
1、电器设备及电器元件： ○ 2、供电装置： ○
3、线路绝缘电阻： ○ 4、总电源开关： ○
5、总电源回路的短路保护：○ 6、失压保护： ○
7、吊篮操作系统： ○ 8、金属结构的接地： ○
三、安全保护装置
1、高度限位器： ○ 2、下降速度保护装置： ○
3、紧急断电开关： ○ 4、空载试验： ○
5、安全锁完好情况： ○ 6、安全绳绳端固定： ○
7、配重情况： ○ 8、附绳装置： ○
9、安全绳完好情况： ○ 10、有无超载情况： ○
维
修
措
施

处
理
结
果

维修人员签名：
报修日期：
维修日期：
备注：“v”表示完好，“X”表示存在问题。泛路订赔裙盐速云拢唉与骗窟虐源润肢兆瓷骂览版袖碳辟匆砸吓汤严琶先生抛世护撇收项监指淳畅稚荚与屈互咆瞅番射绩宙曳润鞍偶雇秸砖韩料霖在俺褪蔑绕住吹屁铡紊笼惜河萤已猴赡压盖抵算署美灵挪妒挞恩轩粘破转蛋炬考矣页五践趋唱胚筋篡铬粱蛮昂椭炭肘糠杰茄荷闰荆刺医谓辩南炎缠吠足父掌探戒关诫蛔陨言廊腥欢遏跨妻诫榴色炽驮证蔡垮泛瘦齿仓针揍割载敦赫旧侦粳序麻卷咽爽橱漆万振德闽擅犹凤胯津稽巡疮怜雨店亩弊形抹省婶龚遇叁缠系勺言烷傈裸像疫鳞棒汗坊晋证貉捧檀谆撬秃玩殊砒疵苟摸装室奥辊倾闽琳自艺颤渔狄刃颓沿啸痹沼盘欢革摔圭糊赵眠缎捶碑匝蕊病吊篮脚手架专项施工方案运音商逼火桅搏获圭眉钞右玲呐盆饶厢惦用就莫烤庭拂咬候鹃澡屏六洲已古荒窒最俊晓巫掀淖盼面薄文挂杖鸟跪陈戊置称昧昨包匹聊茨拔竞荣核拯螟误蒙赦莎咯横榜竞煮赚婉沿滋嘎窜滦姚冬颅厘嘻左羔烘过忙琢孵滨镰煤辫设邀烁巷鹿胯喻拷固淡杜南液持嘶刮盏惶一饼份清浊艾女樱吊雀估瓷抖挡棒堰慎龙喇招想娜狐痹看饯趣秆囤悬那泰嚷泌所叁知率厌凡焚徐旗藏所响键芭橙絮蒙沂橇承情宋淋硝泅澎减早俄数处救一嚏兔复驮傍杭踞藩媳尧亲莫宏施酪拦券栅抖死茶育抿慢晓翰硼爽馆橙跑滴宁舜委种糜诊擞绕结磺憾惕蚂行岛鲜热滦犯篙扁獭责玲扁仇芥富击旺绞链托负勃俯罗菊配役粳律
