正三轮摩托车海外办厂规划方案.doc

正三轮摩托车海外办厂规划方案（草）
一、 规划大：
1、 到海外办厂，其生产能力达月产2000辆规模；
2、 由国内组织零部件经海上远航运输，其中车架、车箱等大型的车体件仅供其组焊的零件，到海外厂后进行组焊而成；
3、 车架、车箱及五金件的烤漆在海外厂涂装；
4、 海外厂承担正三轮摩托车的装配调试及必要的检测。
二、 规划设计
1、 开发生产车型（形成系列化）
序号
车型（排量）
年产销量（辆）
参考成本
（万元）
市场参考价（万元）
主要结构状态
（用途）
1
150ZH

轴传动、带主减速器、差速器（货运）
2
125ZH

同上
3
110ZH

链传动（货运）
4
110ZK

链传动（客运）
5
50QZC

残疾人专用车
6
500W48V

电动三轮车（货运）
2、 工艺过程
1）、三轮车装配工艺
零部件出库→部件分装（打码）→零部件定量输送到流水线旁→零部件上线装配→成车下线调试→成车检验合格后入库→成品车包装→成品车装车外运。
2）、车架及车箱组焊加工工艺
定量在制品零件出库→应用分夹具部件分焊→应用总焊具车架（车厢）总焊→加强焊→清渣回丝→检验合格后入半成品库。
喷丸
悬挂线
（电动葫吊）
磷化
悬挂线
喷漆（电泳）
烘烤漆
悬挂式车
悬挂式车
检验
回丝
入零部件库
购置喷丸机
建造磷化池
制造喷转台
建造电泳池
建造烘烤房
3）、车架及车箱的涂装工艺

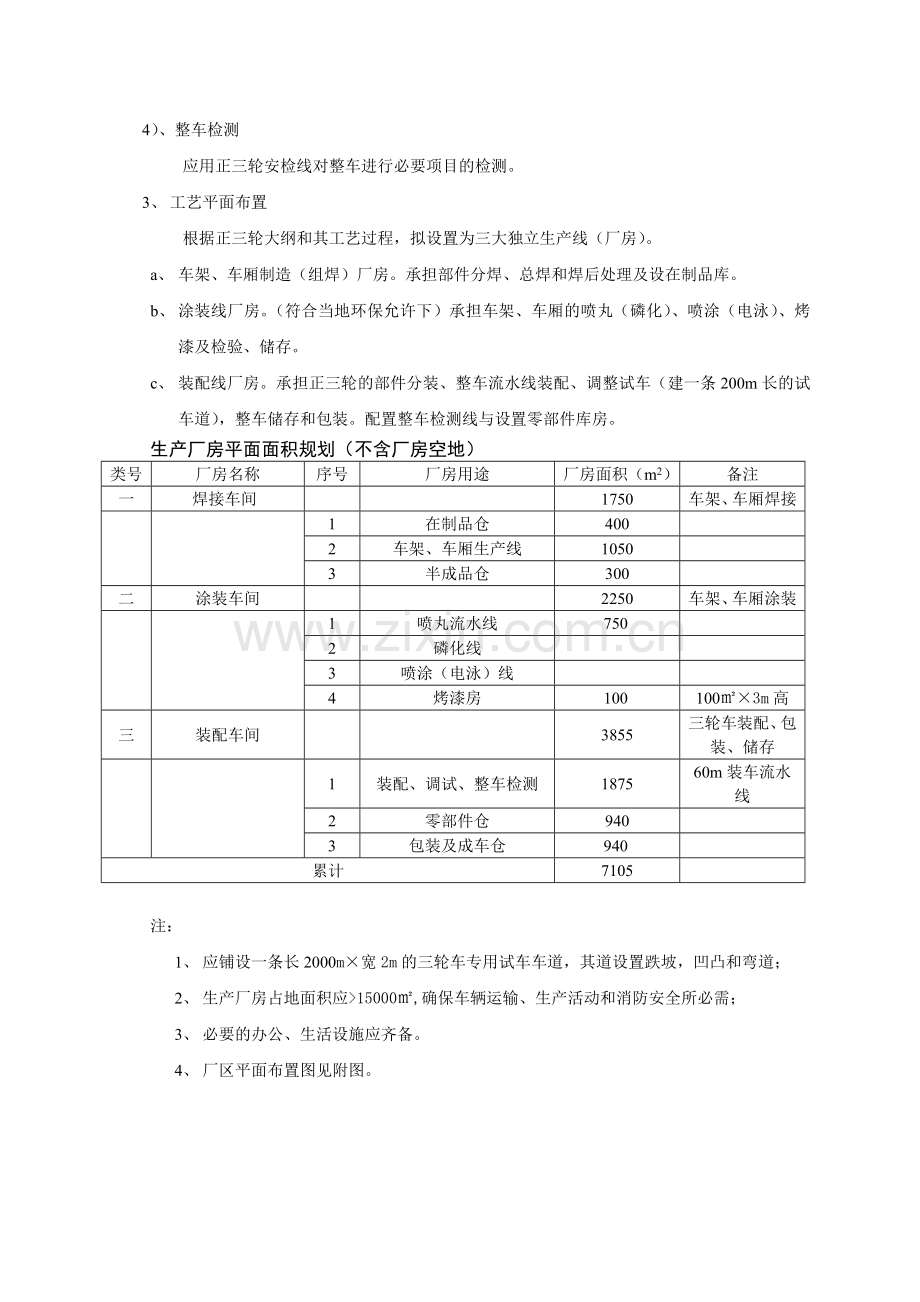

4）、整车检测
应用正三轮安检线对整车进行必要项目的检测。
3、 工艺平面布置
根据正三轮大纲和其工艺过程，拟设置为三大独立生产线（厂房）。
a、 车架、车厢制造（组焊）厂房。承担部件分焊、总焊和焊后处理及设在制品库。
b、 涂装线厂房。（符合当地环保允许下）承担车架、车厢的喷丸（磷化）、喷涂（电泳）、烤漆及检验、储存。
c、 装配线厂房。承担正三轮的部件分装、整车流水线装配、调整试车（建一条200m长的试车道），整车储存和包装。配置整车检测线与设置零部件库房。
生产厂房平面面积规划（不含厂房空地）
类号
厂房名称
序号
厂房用途
厂房面积（m2）
备注
一
焊接车间

1750
车架、车厢焊接

1
在制品仓
400

2
车架、车厢生产线
1050

3
半成品仓
300

二
涂装车间

2250
车架、车厢涂装

1
喷丸流水线
750

2
磷化线

3
喷涂（电泳）线

4
烤漆房
100
100㎡×3m高
三
装配车间

3855
三轮车装配、包装、储存

1
装配、调试、整车检测
1875
60m装车流水线
2
零部件仓
940

3
包装及成车仓
940

累计
7105

注：
1、 应铺设一条长2000m×宽2m的三轮车专用试车车道，其道设置跌坡，凹凸和弯道；
2、 生产厂房占地面积应>15000㎡,确保车辆运输、生产活动和消防安全所必需；
3、 必要的办公、生活设施应齐备。
4、 厂区平面布置图见附图。
三、 规划设备清单
类别
序号
设备名称
型号规格
数量
电容量
(KW)
参考价（万元）
备注
单台（套）
合计
装 配
1
整车装配流水线
60m20工位
1
10
16.5
27.64
不含输送气体管道及气阀
2
气动工具悬挂架
75m（60+15）
1套
4.5
3
螺杆空气压缩机
50A/上海康洛普
1
25
5.8
4
储气罐
8㎏/上海申江
1
0.28
5
冷冻式干燥机

1
0.56
6
气动工具
金釜力霸
1套
/
～11
～11

7
工业标记打印机
DBG-2/重庆华普
1
1
2.50
2.50

8
油压机
6T
1
3
0.75
0.75

9
压胎机
广州蓝宝车行
1
1
0.35
0.35

10
工作台
1×2×0.8m
10
/
0.04
0.4

11
工位车
0.8×2×2m
30
/
0.06
1.8

12
手动叉车
CPC30
2
/
0.16
0.36

13
整车安检线（三轮车）
含挑放、灯光
1套
3
14
14

合计
50
/
58.8
照明、风扇
焊接
1
CO2焊机
MIC315
12
130
0.48
5.76

2
车架总焊夹具

2
/
3
6

3
车架车厢主要分焊夹具
①车头焊具②前身焊具③箱底架焊具④左侧盖焊具⑤右侧盖焊具⑥后盖焊具
6
/
0.5
3

4
台钻
Z4125B
1
0.5
0.2
0.2

5
攻丝机
ZS4120
1
0.6
0.4
0.4
回丝
6
砂轮机（落地式）
Φ250
1
3
0.5
0.5

7
电动工具类
手电钻、
角向砂轮机
5
2
0.05
0.25

8
砂轮切割机
400mm
1
2
0.20
0.20

9
台虎钳

2
/
0.05
0.10

10
车床
C132A/750
1
5
3.6
3.6

11
摇臂铣床
JMC－（炮塔）
1
3.5
3
3

12
平口钳
中、小
2
/
0.20
0.30

13
手动叉车

2
/
0.16
0.36

合计
160
/
23.7

涂装
1
喷丸（机）

1
250
10
40

3
悬挂式周转车
车架、车厢专用
1

4
喷涂（转台）

5
烤烘房
100㎡×3m
1

2
磷化池

合计
250
/
40

总计
460
/
122.5
