技术图纸设计标准(正式版).doc

重庆大江美利信压铸有限责任公司
文件编号
MLX/JSBZ001
版本号
A/00
文件名称
技术图纸设计标准
生效日期
2017-07-10

技术图纸设计标准

编制/日期： 审核/日期： 批准/日期：

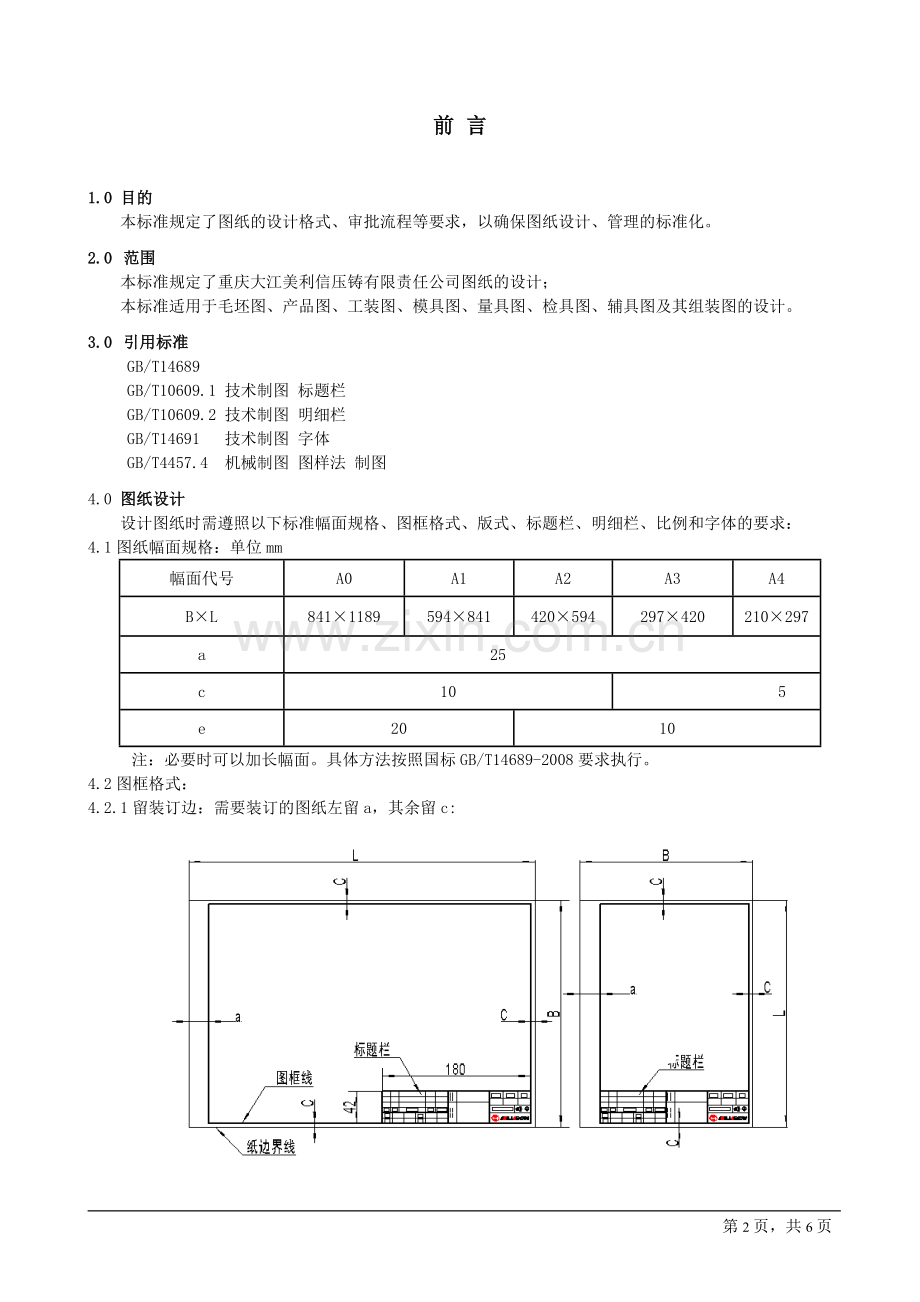

前 言

1.0 目的
本标准规定了图纸的设计格式、审批流程等要求，以确保图纸设计、管理的标准化。
2.0 范围
本标准规定了重庆大江美利信压铸有限责任公司图纸的设计；
本标准适用于毛坯图、产品图、工装图、模具图、量具图、检具图、辅具图及其组装图的设计。
3.0 引用标准
GB/T14689
GB/T10609.1 技术制图 标题栏
GB/T10609.2 技术制图 明细栏
GB/T14691 技术制图 字体
GB/T4457.4 机械制图 图样法 制图
4.0 图纸设计
设计图纸时需遵照以下标准幅面规格、图框格式、版式、标题栏、明细栏、比例和字体的要求：
4.1图纸幅面规格：单位mm
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
a
25
c
10
5
e
20
10
注：必要时可以加长幅面。具体方法按照国标GB/T14689-2008要求执行。
4.2图框格式：
4.2.1留装订边：需要装订的图纸左留a，其余留c:

4.3版式：图纸幅面为A4时采用竖版格式，其它幅面采用横版格式。
4.4标题栏：
每张图纸必须在右下角设计标题栏，标题栏的方向为看图的方向； 标题栏一般由名称代号区、签字区、更改区和其他区组成。标题栏的设立要求按照国标GB/T10609.1的要求执行，字体参照GB/T14691。
其他区
标题栏
名称及
代号区
签字区
更改区

4.4.1产品设计图标题栏格式：
本标题栏格式适用于产品、毛坯等部件总装图。

本标题栏格式适用于产品、毛坯等零件图。

4.4.2工装设计图纸标题栏：
本标题栏格式适用于模具、型芯、夹具、刀具、量检具、辅具等部件总装图纸。

本标题栏格式适用于模具、型芯、夹具、刀具、量检具、辅具等零件图纸。

4.5明细栏：
4.5.1明细栏的位置一般紧贴标题栏，位于标题栏上方或者左方。
4.5.2若位于标题栏上方，则其宽度不能超出标题栏的宽度，一般与标题栏等宽。
4.5.3明细栏由序号、代号、名称、材料、数量、单件数量、总重量、备注等组成。可根据实际需要增加或减少。
4.5.4明细栏中件号一栏均应填写，不可出现空白。可填写厂家自用的管理代号，也可填写美利信的件号。

4.6 比例
设计的图纸中，图形与实物对应要素的线性尺寸之比见下表：
种 类
比 例 系 列一
比 例 系 列二
原值比例
1 : 1

放大比例
2 : 1 5 : 1
1×10n : 1
2×10n : 1
5×10n : 1
2.5 : 1 4 : 1
2.5 × 10n : 1
4 × 10n : 1
缩小比例
1 : 2 1 : 5 1 : 10
1 : 2 × 10n
1 : 5 × 10n
1 : 1 × 10n
1 : 1.5 1 : 2.5 1 : 3 1 : 4 1 : 6
1 : 1.5 × 10n 1 : 2.5 × 10n
1 : 3 × 10n 1 : 4 × 10n
1 : 6 × 10n
4.7字体选择
4.7.1汉字选用“黑体”
4.7.2英文、数字与其他符号选用“Arial”。
4.7.3图样中标注的尺寸数字、字母；形位位置公差框格中数字、字母；引出说明等均采用3.5号字体。
4.7.4向视图、剖视图、放大图等符号采用5号字体。
4.7.5图样上表面粗糙度参数值用3.5号字体，三角符号高度为5mm，图样右上角“其余”二字用5号字体。
4.7.6图样中技术要求的标题用5号字体，正文内容和英文用3.5号字体。
4.7.7图样中明细表内的文字用3.5号字体，当表格内容过多，放不下，可用小一号字体。
4.7.8对于其他标准规定的特殊字号大小，应执行特定标准要求。
4.8 布局
图纸内容布局、字体等应整齐、美观、整体协调，比例严格按照4.6的规定执行，不得随意放大、缩小。受控图纸的打印应按照原版幅面大小打印，例：不得将A0幅面电子版图打印成A3幅面的纸质版。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
