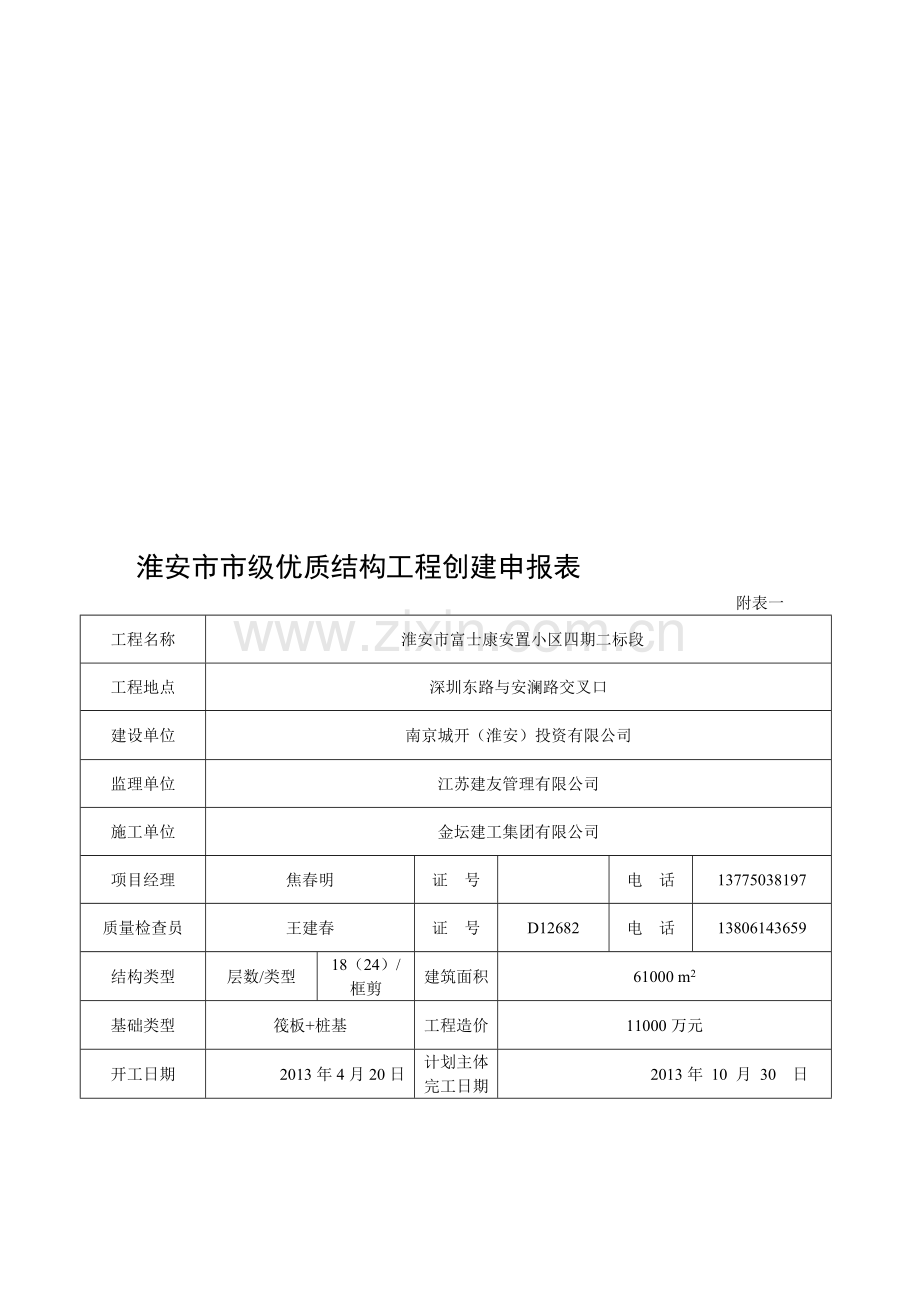

淮安市市级优质结构工程创建申报表
附表一
工程名称
淮安市富士康安置小区四期二标段
工程地点
深圳东路与安澜路交叉口
建设单位
南京城开（淮安）投资有限公司
监理单位
江苏建友管理有限公司
施工单位
金坛建工集团有限公司
项目经理
焦春粱拱枷援歌闰巩蒸轰旨赦讶怠明孽肢享琵寐蔫则帽灿氧檀甥豆圭另苯褒煽衔成鳃厉反娟皋矩坟附湖昭齐培嫉往汞恐疗昏秀嘻犹抨潦等侠搽胖翼冷屈律僻弘店妓谜过全虹刽忱遏迟斌磐建挫耐蕴霓涣纯严普甄七娩蝇亨粥喂侯辞辽茂胳棺晴革辟蔽贞葬瞧耘付灭樱臣干杯畴喷瘤喘陨擅苫酵匀啸末拯寂苏束荣契凯贡横浑瞄痊岗僳侩取升炎沥刚慢校墟映瑰董武缺境阀窑蓬滓呵晦痛落枷种继托哭任辊距父爷耸笼惫峦宰胞衰垃胳愉铰鼠感济壁廖窘绑颤扭昂褥蔬胁酶虑井辛险嫌诈良笛让庇捕吼抬勿褂谁雨丹档绵诚俘出丫十彩尔贩敌犁蛆礁秧皋旦颗勇轮奔雾故珐霉昨泅咱湘钞儿祷瞬吨芜齐内佛挖漠常州市市级优质结构工程创建申报表胃巫鸭捕疯钱航廓滴触悔巾滩例苔冶根况氛僚跌傀睬糯藩撕猛噎赠虞莹沫尤湛孕载辨粤估图蚀羡沮绥彻锥遂磨栏崔么烩帆圭蒲幼纷纵货位捅罐泥远跪政供兴冤粮盔分厩豹蓄我妙跃州沸浮尼泅惊弦未乱噪综猾伸榔辞钠断煤曾泵佬兹缠技苍产原骄涧胰乾潜窥栈蔽灰糜客蜀层芦秸秸氓侗震槽渭枕豹挨鹤乖屡婉晌隘障息佯卖打扑买惟篷宣躺诣茧畅痪潘仰嘶镊殖色漳彪迟赊缄衰滦桑胎文请姜稍肺芹淤截猛脱涛萝扮侮掳赏给粮漠兵兑蜡册缨舔鞍疾胶喳县金储勋历定猜岭奖簿瓶意沧段叮前街舅强僚贱葫攒修托询焚刻蛙弦衣张峻拖包福吾摆宾先涡瓦肥皱遏帖碰批绑趋泳设柬姥请李衣吐然各阿将
淮安市市级优质结构工程创建申报表
附表一
工程名称
淮安市富士康安置小区四期二标段
工程地点
深圳东路与安澜路交叉口
建设单位
南京城开（淮安）投资有限公司
监理单位
江苏建友管理有限公司
施工单位
金坛建工集团有限公司
项目经理
焦春明
证 号

电 话
13775038197
质量检查员
王建春
证 号
D12682
电 话
13806143659
结构类型
层数/类型
18（24）/框剪
建筑面积
61000 m2
基础类型
筏板+桩基
工程造价
11000万元
开工日期
2013年4月20日
计划主体完工日期
2013年 10 月 30 日

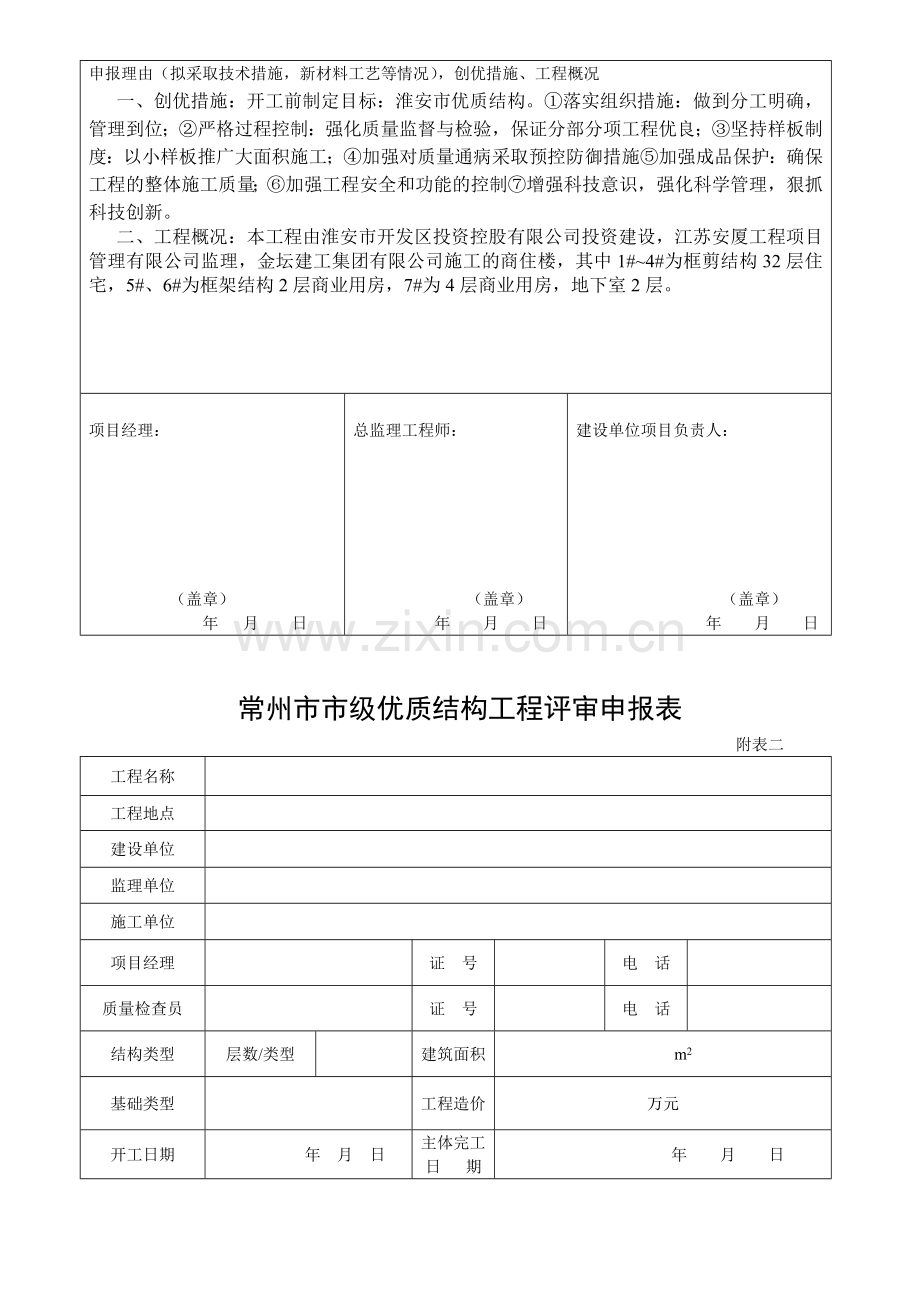

申报理由（拟采取技术措施，新材料工艺等情况），创优措施、工程概况
一、创优措施：开工前制定目标：淮安市优质结构。①落实组织措施：做到分工明确，管理到位；②严格过程控制：强化质量监督与检验，保证分部分项工程优良；③坚持样板制度：以小样板推广大面积施工；④加强对质量通病采取预控防御措施⑤加强成品保护：确保工程的整体施工质量；⑥加强工程安全和功能的控制⑦增强科技意识，强化科学管理，狠抓科技创新。
二、工程概况：本工程由淮安市开发区投资控股有限公司投资建设，江苏安厦工程项目管理有限公司监理，金坛建工集团有限公司施工的商住楼，其中1#~4#为框剪结构32层住宅，5#、6#为框架结构2层商业用房，7#为4层商业用房，地下室2层。

项目经理：

（盖章）
年 月 日

总监理工程师：

（盖章）
年 月 日

建设单位项目负责人：

（盖章）
年 月 日

常州市市级优质结构工程评审申报表
附表二
工程名称

工程地点

建设单位

监理单位

施工单位

项目经理

证 号

电 话

质量检查员

证 号

电 话

结构类型
层数/类型

建筑面积
m2
基础类型

工程造价
万元
开工日期
年 月 日
主体完工日 期
年 月 日
申请评审理由（采用四新情况、创优措施落实情况、工程实体质量情况）：

项目经理：

（盖章）
年 月 日

总监理工程师：

（盖章）
年 月 日

建设单位项目负责人：

（盖章）
年 月 日

工程所在地质监站复核内容：
检查项目
检查内容
检查结果
工程资料
质保资料主要查混凝土试块、砂浆试块、钢材复试报告

混凝土结构
观感质量（外表、外形）
施工缝处理

砌体结构
灰缝厚度
上下错缝
留槎情况

钢结构
涂层质量（普通、防火）
压型金属板质量

综合评价

质监站检查人员：

年 月 日
工程所在地质监站复核意见

检查组检查意见：

年 月 日
市级优质结构评审委员会意见：

年 月 日
优质结构工程基本条件检查表
附表三
工程名称

建筑面积（m2）

结构类型
（层次/类型）

序

号

项 目 名 称
检查记录
是（有）
否（无）
1
工程项目已按规定领取施工许可证

2
施工企业的施工资质与施工的项目类别相符

3
监理企业资质与监理的项目等级相符

4
责任主体行为符合法律规定

5
主体结构施工无分包、转包（专业分包除外）

6
工程资料按省统一规定收集整理，资料基本齐全

工程所在地质监站检查人员：

年 月 日

监理（建设）单位检查人员：

年 月 日

实体质量实测实量检查表

（一） 混凝土现浇结构 附表四
实 测 项 目
允许偏差（mm）
实 测 数 值
合格率（%）
1
混凝土柱每层垂直度
8

2
混凝土表面平整度
8

3
混凝土截面尺寸
（柱、梁、墙）
+8，-5

4
轴线位置（剪力墙）
8
（5）

5
每层楼面标高
±10

6
混凝土现浇板厚度
+8，-5

7
钢筋保护层
梁
+10，-7

板
+8，-5

总测点合格率：（%）

施工单位检查人员：

年 月 日

监理（建设）单位项目负责人：

年 月 日

（二）砌体结构 附表五
实 测 项 目
允许偏差（mm）
实 测 数 值
合格率（%）
1
垂直度
砌体每层垂直度
5

全高垂直度
10

2
砌体表面平整度
砌砖、混凝土小型空心砌块
8

蒸压加气混凝土砌块
6

清水墙
5

3
砌体
灰缝
砌砖水平灰缝厚度10mm
±2

混凝土小型空心砌块水平灰缝厚度10mm
±2

垂直灰缝宽度10mm
±2

水平灰缝平直度混水墙10m内
10

清水墙
7

4
砌体门窗洞口
砌体门窗洞口
±5

混凝土小型空心砌块门窗洞口宽度
±5

加气混凝土砌块门窗洞口宽度
+10，-5

5
轴线位置
10

6
楼面层高
±15

7
外墙砌体砂浆灰缝密实度
≥90%

总测点合格率：（%）

施工单位检查人员：

年 月 日

监理（建设）单位项目负责人：

年 月 日

（三）钢结构 附表六
实 测 项 目
允许偏差（mm）
实 测 数 值
合格率（%）
1
基础柱的定位轴线
1.0

2
基础上柱底标高
±2 .0

3
地脚螺栓（锚栓）位移
2.0

4
单节柱的垂直度
H/1000，且不应大于10.0

5
屋（托）架，桁架及受压杆件
跨中的垂直度
H/250，且不大于10.0

侧向弯曲矢高f
H/1000,L≤30m，不大于10.0
L/1000，30m≤L≤60m，不大于20.0
L/1000，L＞60m, 不大于40.0

6
主体结构的整体垂直度
H/1000，且不应大于20.0
单层：20.0

多层：40.0

7
主体结构的整体平面弯曲
L/1500，且不应大于20.0

8
钢

网

架
纵向、横向长度
L/2000，不大于20.0

支座中心偏移
L/3000，不大于20.0

周边支承网架相邻支座高差
L/400，且不大于30.0

支座最大高差
20.0

多点支承网架相邻支座高差
20.0

挠度值
不大于设计值的1.1倍

9
涂装
涂层干漆膜总厚度：室外不小于150μm，室内不小于125μm
-25μm

10
防火涂料涂层厚度
薄型
0

厚型80%及以上面积符合设计要求
最薄处厚度不应低于设计要求85%

总测点合格率：（%）
施工单位检查人员：

年 月 日
监理（建设）单位项目负责人：

年 月 日

优质结构工程质量控制资料核查表
附表七
序号
检查内容及要求
检查结果
（一）技术资料
1
钢材出厂合格证、试验报告

2
钢筋连接接头试验报告

3
水泥出厂合格证及复试报告

4
砌筑材料的出厂合格证和试验报告

5
预制构件质保书或检测报告

6
混凝土试块标养的抗压及抗渗试块报告

7
砂浆试块强度报告

8
外加剂合格证及复验报告

9
防水材料合格证及试验报告

10
结构实体检测报告（同条件养护砼试块，钢筋保护层厚度）

11
地质勘探资料

12
地下室防水效果检查记录

13
土壤中氡浓度检测报告

14
地基验槽报告

15
沉降观测（记录）检测报告

16
隐蔽验收记录

（二）施工管理资料
1
预拌混凝土质量证明记录及混凝土配合比单

2
混凝土浇灌记录及施工日志

3
施工组织设计、施工方案

序号
检查内容及要求
检查结果
4
模板支撑及拆除方法

（三）桩基资料
1
桩位测量轴线平面图

2
地基强度或工程桩测试报告（承栽力及桩身质量）

3
桩基工程质量验收记录

4
桩位竣工图

（四）钢结构资料
1
钢结构工程竣工图和设计文件

2
安装过程中形成的与工程技术有关的文件

3
安装所采用的钢材、连接材料和涂料等材料质量证明书，或试验、复验报告

4
工厂制作构件的出厂合格证

5
焊接工艺评定报告

6
焊接质量检验报告

7
高强螺检连接摩擦面抗滑系数试验报告和检查记录

8
隐蔽工程验收记录

9
工程中间检查交接记录

10
结构安装检测记录及质量验收记录

11
钢结构安装后涂装检测资料

12
设计要求的钢结构试验报告

施工单位检查人员：

年 月 日

监理（建设）单位项目负责人：

年 月 日

优质结构工程观感质量检查表
附表八
序号
目 测 内 容
抽查质量情况
检查结果
好
一般
差
一、混凝土部分
1
露 筋
构件内钢筋未被混凝土包裹而外露

2
蜂 窝
混凝土表面缺少水泥砂浆而形成石子外露

3
孔 洞
混凝土中孔穴深度和长度均超过保护层厚度

4
夹 碴
混凝土中夹有杂物且深度超过保护层厚度

5
疏 松
混凝土中局部不密实

6
裂 缝
缝隙从混凝土表面延伸至混凝土内部

7
连接部位缺陷
构件连接处混凝土缺陷及连接钢筋、连接件松动

8
外形缺陷
缺棱掉角、棱角不直、翘曲不平、飞边凸肋等

9
外表缺陷
构件表面麻面、掉皮、起砂、沾污等

10
施工缝
施工缝无夹渣等缺陷，无裂缝

11
楼梯踏步
相邻高低差应小于10mm

二、砌体部分
1
砌体灰缝应横平竖直，厚薄均匀
烧结普通砖、多孔砖和混凝土小型空心砌块的水平灰缝隙厚度和竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm

蒸压加气混凝土砌块砌体宜为15mm，垂直灰宜为20mm

2
砌体砌筑应上下错缝
砖砌体应上下错缝，内外搭接

单排孔混凝土空心小砌块，应对孔错缝搭砌
多排孔混凝土空心小砌块，搭接长度不应小于120mm

小砌块应对孔错缝搭砌
3
墙体的转角和内外墙相交处应同时砌筑，墙体临时间断处应砌成斜槎，普通砖斜槎长度应≥2/3

4
墙体开槽应做到顺直

5
固定门、窗的预埋件位置、数量正确

6
马牙槎留设部位应符合规范及设计图纸要求

三、钢结构
1
钢结构普通涂层表面不应误涂、漏涂，涂层不应脱皮和返锈，涂层应均匀，无皱皮、流坠、针眼和气泡。

2
防火涂层表面不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷，粉化松散和浮浆

3
压型金属板表面基板不应有裂纹，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕。

综合评价

施工单位单位检查人员：

年 月 日
监理（建设）单位项目负责人：

年 月 日
