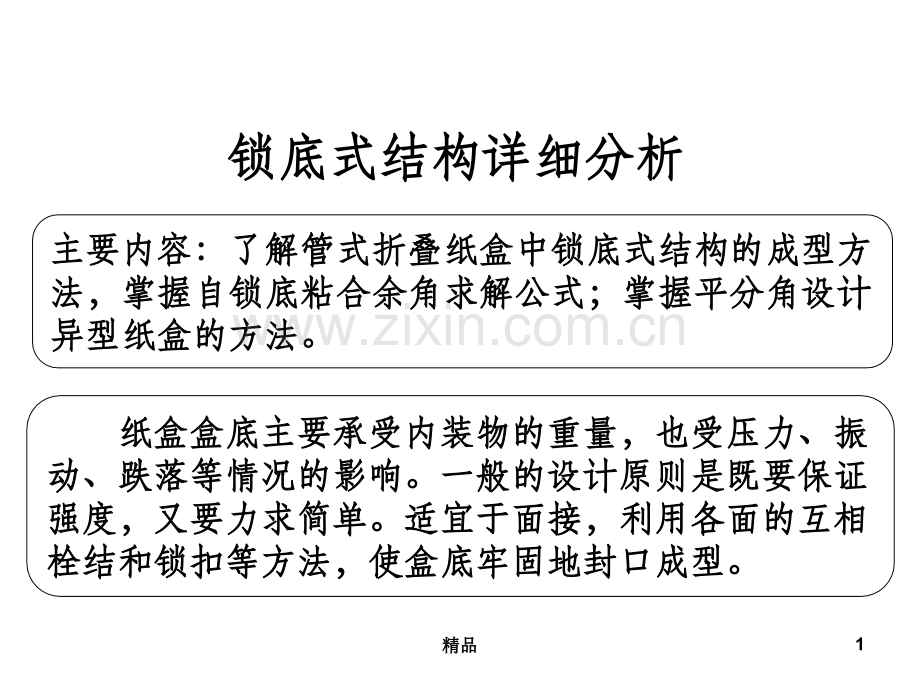

锁底式结构详细分析锁底式结构详细分析主要内容主要内容:了解管式折叠纸盒中锁底式结构的成型方了解管式折叠纸盒中锁底式结构的成型方法，掌握自锁底粘合余角求解公式；掌握平分角设计法，掌握自锁底粘合余角求解公式；掌握平分角设计异型纸盒的方法。异型纸盒的方法。纸盒盒底主要承受内装物的重量，也受压力、振纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等情况的影响。一般的设计原则是既要保证动、跌落等情况的影响。一般的设计原则是既要保证强度，又要力求简单。强度，又要力求简单。适宜于面接，利用各面的互相适宜于面接，利用各面的互相栓结和锁扣等方法，使盒底牢固地封口成型。栓结和锁扣等方法，使盒底牢固地封口成型。1精品精品锁底式锁底式（快速锁合底）锁底式结构能包装多种类型的商品，盒底能承受锁底式结构能包装多种类型的商品，盒底能承受一定的重量，在大中型纸盒中广泛采用。一定的重量，在大中型纸盒中广泛采用。组装成型组装成型（1 1）OPOP连线位于盒底矩形中位线。连线位于盒底矩形中位线。（2 2）O O、P P点与各自邻近旋转点的连线点与各自邻近旋转点的连线 同盒底边同盒底边L L所构成角度为所构成角度为b b 同盒底边同盒底边B B所构成的角度为所构成的角度为a a。P P1 1、P P2 2、P P3 3 点重合点重合O O1 1、O O2 2、O O3 3 点重合点重合重合点重合点O O、P P的定位原则的定位原则2精品精品快速锁合底，英文名“SNAP LOCK BOTTOM”，一般通称其为“1.2.3底”，意思是该盒底的锁合就分1、2、3步。1.2.3.底结构简单、美观、经济，有一定的强度和密封性，是目前包装纸盒中运用最为普遍的锁合底结构，造价也比自动锁合底低。广泛得运用于化妆品、酒类或食品包装中。3精品精品成型时，先合上1部位，再将两片2部位合至1部位，最后将3部位插入成型。2部位的15度斜角为定位扣，防止3插入后弹出。一般我们在绘制1.2.3底结构时，先绘制盒长部分的1部位，这里A的尺寸没有严格的限制，一般符合盒长的比例即可。凹进部分与盒长折线的垂直距离一定是1/2宽。4精品精品还有一种1.2.3底结构，在盒长比较长时，光凭两片插舌是难以保证强度的，这时我们一般在盒长中央增加一片插舌，宽度约为盒长的1/5。5精品精品 锁底式盒底结构中锁底式盒底结构中a ba b选取及旋转性应用选取及旋转性应用a ba b与纸盒的长宽比有关：与纸盒的长宽比有关：1 1）当）当=90=90时，时，L/BL/B1.5,1.5,则则a=30,b=60a=30,b=601.51.5L/BL/B2.5,2.5,则则a=45,b=45a=45,b=45L/BL/B2.5,2.5,则则需需要要增增加加锁锁底底啮啮合合点点，即即将将纸纸盒盒长长边边按按奇数等分，且奇数等分，且a+b=90a+b=902 2）当）当9090时，则时，则a a、b b的确定原则是的确定原则是 a+b=a+b=6精品精品 图图 锁锁底底式式结结构构 1 1-底底片片1 1 2 2-底底片片2 2 3 3-底底片片3 3 4 4-底底片片4 47精品精品图图3-39 3-39 自锁底盒拼版设计自锁底盒拼版设计锁底式同时用于盒盖，可进行拼接，即省料又省工。锁底式同时用于盒盖，可进行拼接，即省料又省工。8精品精品
