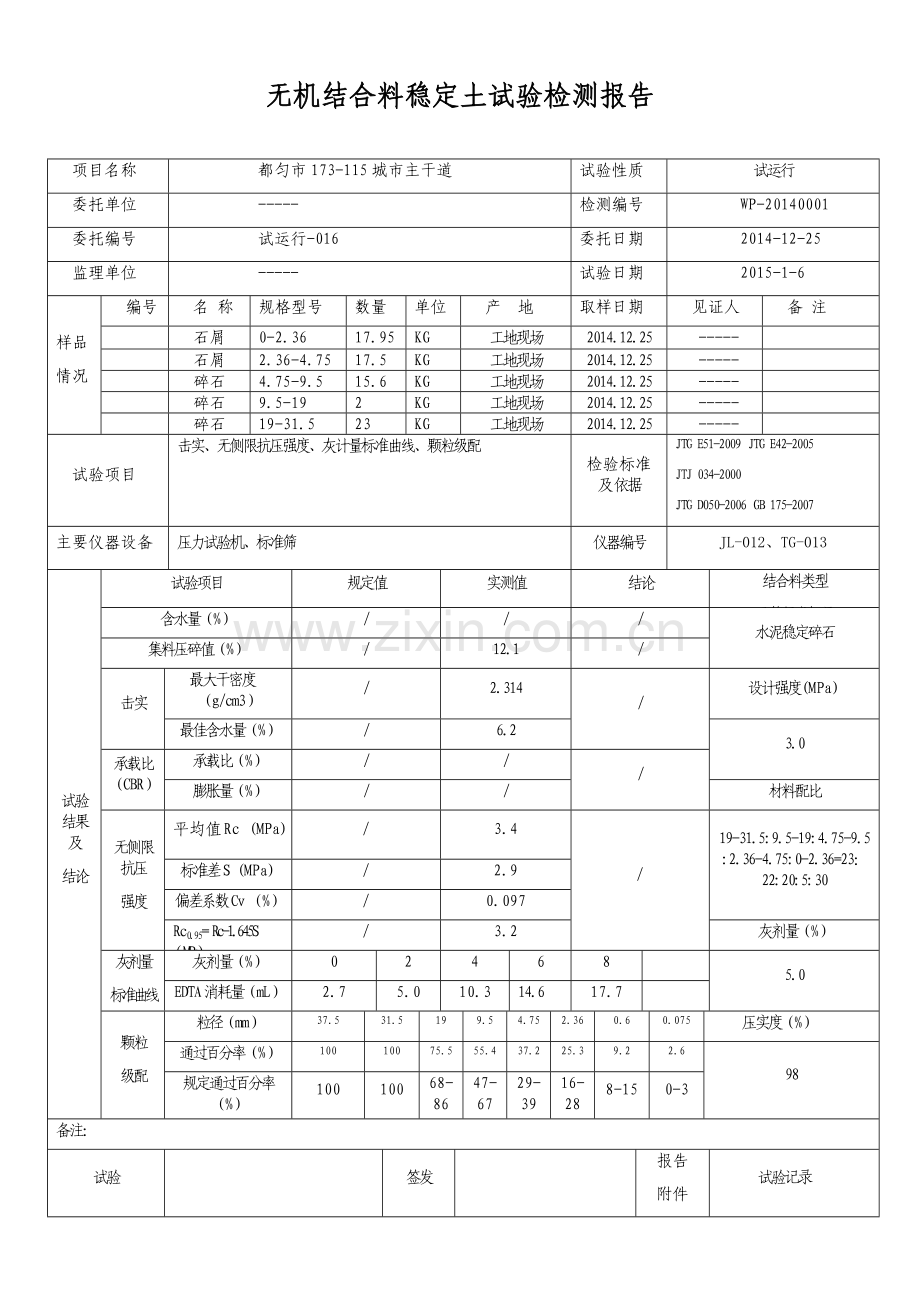

无机结合料稳定土试验检测报告

项目名称
都匀市173-115城市主干道
试验性质
试运行
委托单位
-----
检测编号
WP-20140001
委托编号
试运行-016
委托日期
2014-12-25
监理单位
-----
试验日期
2015-1-6
样品
情况
编号
名 称
规格型号
数量
单位
产 地
取样日期
见证人
备 注

石屑
0-2.36
17.95
KG
工地现场
2014.12.25
-----

石屑
2.36-4.75
17.5
KG
工地现场
2014.12.25
-----

碎石
4.75-9.5
15.6
KG
工地现场
2014.12.25
-----

碎石
9.5-19
2
KG
工地现场
2014.12.25
-----

碎石
19-31.5
23
KG
工地现场
2014.12.25
-----

试验项目
击实、无侧限抗压强度、灰计量标准曲线、颗粒级配
检验标准及依据
JTG E51-2009 JTG E42-2005
JTJ 034-2000
JTG D050-2006 GB 175-2007
主要仪器设备
压力试验机、标准筛
仪器编号
JL-012、TG-013
试验结果及
结论
试验项目
规定值
实测值
结论
结合料类型
及等级或标号
含水量（%）
/
/
/
水泥稳定碎石
集料压碎值（%）
/
12.1
/
击实
最大干密度Ë（g/cm3）
/
2.314
/
设计强度(MPa)
最佳含水量（%）
/
6.2
3.0
承载比（CBR）
承载比（%）
/
/
/
膨胀量（%）
/
/
材料配比
无侧限抗压
强度
平均值Rc (MPa)
/
3.4
/
19-31.5:9.5-19:4.75-9.5:2.36-4.75:0-2.36=23：22:20:5:30
标准差S (MPa)
/
2.9
偏差系数Cv （%）
/
0.097
Rc0.95= Rc-1.645S ( MPa)
/
3.2
灰剂量（%）
灰剂量
标准曲线
灰剂量（%）
0
2
4
6
8

5.0
EDTA消耗量（mL）
2.7
5.0
10.3
14.6
17.7

颗粒
级配
粒径（mm）
37.5
31.5
19
9.5
4.75
2.36
0.6
0.075
压实度（%）
通过百分率（%）
100
100
75.5
55.4
37.2
25.3
9.2
2.6
98
规定通过百分率（%）
100
100
68-86
47-67
29-39
16-28
8-15
0-3
备注：
试验

签发

（公章）
年 月 日
报告
附件
试验记录
审核

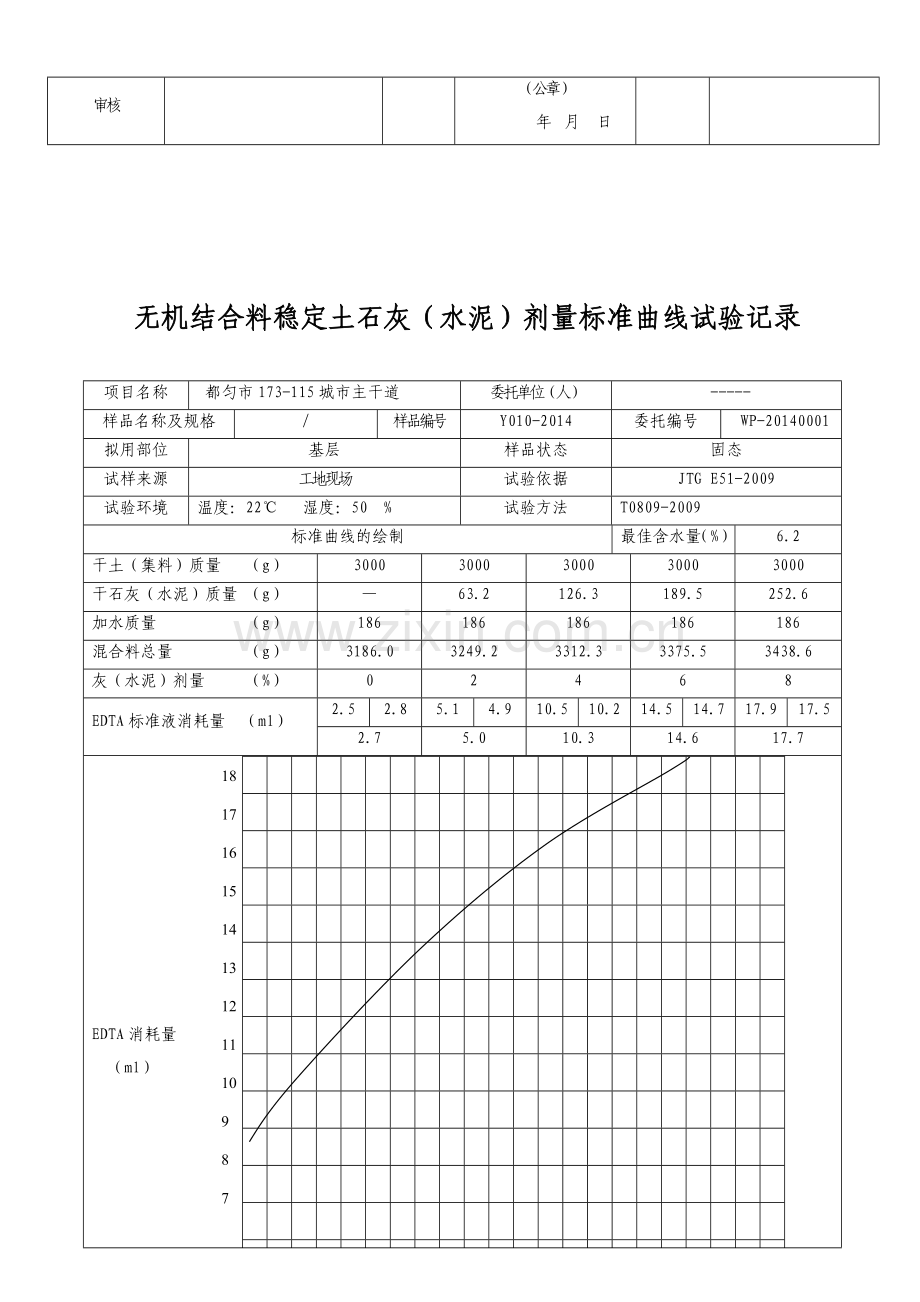

无机结合料稳定土石灰（水泥）剂量标准曲线试验记录

项目名称
都匀市173-115城市主干道
委托单位（人）
-----
样品名称及规格
/
样品编号
Y010-2014
委托编号
WP-20140001
拟用部位
基层
样品状态
固态
试样来源
工地现场
试验依据
JTG E51-2009
试验环境
温度：22℃ 湿度：50 %
试验方法
T0809-2009
标准曲线的绘制
最佳含水量（%）
6.2
干土（集料）质量 （g）
3000
3000
3000
3000
3000
干石灰（水泥）质量 （g）
—
63.2
126.3
189.5
252.6
加水质量 （g）
186
186
186
186
186
混合料总量 （g）
3186.0
3249.2
3312.3
3375.5
3438.6
灰（水泥）剂量 （%）
0
2
4
6
8
EDTA标准液消耗量 （ml）
2.5
2.8
5.1
4.9
10.5
10.2
14.5
14.7
17.9
17.5
2.7
5.0
10.3
14.6
17.7
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0

2 4 6 8 10

EDTA消耗量
（ml）

灰（水泥）剂量（%）
备注：
主要仪器、设备名称

编 号

仪 器 使 用 状 况

试验： 记录： 校核：

无侧限抗压强度试验记录

项目名称
都匀市173-115城市主干道
委托单位
----
样品名称及规格
无机结合料
样品编号
Y010-2014
委托编号
WP-20140001
样品状态
固态
试样来源
工地现场
试验依据
JTG E51-2009
试验环境
温度：22 ℃ 湿度：50 ％
试验方法
T 0805-1994
结合料等级
Ⅱ
配合比
混合料：水泥=95:5.0
设计强度（MPa）
3.0
受压面积（mm2）
22500
混合料类型
无机结合料
龄期（d）
7
结合料剂量
水泥稳定碎石
试验日期
2015.1.6
最大干密度（g／ｃm３）
2.314
最佳含水量（%）
6.2
压实度（%）
98
回归方程
Y=4.36+4.05194
成型日期
2015.1.1
编号
成型后试件
质量m1 （g）
浸水前试件质量m2
（g）
养生期间
损失m3=m1-m2
（g）
浸水后试件质量m4
（g）
吸水量
m4—m2
（g）
成型试件
高度
（㎜）
浸水后试件高度（㎜）
荷载百分表读数
（0.01㎜）

破坏
荷载
（KN）

抗压强度
（MPa）

备注
1
6379.4
6374.6
4.8
6418.2
43.6
150.0
150.1
145
58.62
3.3

2
6379.8
6374.6
5.2
6426.7
52.1
150.1
150.2
140
56.60
3.2
3
6380.1
6376.2
3.9
6422.0
45.8
150.1
150.2
148
59.84
3.4
4
6380.5
6375.8
4.7
6425.0
49.2
150.2
150.3
144
58.22
3.3
5
6380.3
6374.7
5.6
6426.0
51.3
150.0
150.1
141
57.01
3.2
6
6379.6
6374.3
5.3
6429.7
55.4
150.0
150.1
149
60.24
3.4
7
6379.9
6375.5
4.4
6429.0
53.5
150.1
150.2
146
59.03
3.4
8
6379.5
6375.5
3.8
6422.3
46.6
150.0
150.1
143
57.81
3.3
9
6380.2
6375.1
5.1
6420.0
44.9
150.0
150.1
142
57.41
3.3
10
6380.4
6374.9
5.5
6426.6
51.7
150.2
150.3
147
59.43
3.4
11
6380.6
6376.0
4.6
6424.5
48.5
150.0
150.1
143
57.81
3.3
12
6380.8
6375.8
5.0
6429.9
54.1
150.1
150.2
150
60.65
3.5
13
6380.0
6375.1
4.9
6427.4
52.3
150.1
150.2
153
61.86
3.5
主要仪器、设备名称
压力试验机

编号
TG-013

仪器使用状况
良好

试验： 记录： 校核：

击 实 试 验 记 录

项目名称
都匀市173-115城市主干道
委托单位
----
样品名称及规格
无机结合料
样品编号
Y010-2014
委托编号
WP-20140001
拟用部位
基层
样品状态
固态
试样来源
工地现场
试验依据
JTG E51-2009
试验方法
T 0804-1994
试验环境
室温
混合料类型
无机结合料
击实类型
重型
击实次数
98
最大粒径
31.5mm
结合料类型
水泥稳定砂砾
结合料用量
300.4g
干
密
度
配备时含水量（%）
4
5
6
7
8

筒+土质量（g）
4553
4553
4553
4553
4553

筒质量（g）
9704
9806
9904
9906
9823

湿土质量（g）
5151
5253
5351
5353
5271

湿密度（g /cm3）
2.366
2.413
2.458
2.459
2.421

干密度（g /cm3）
2.273
2.298
2.314
2.300
2.280

含
水
量
铝盒号码
8
7
9
10
12
16
6
19
20
18

盒+湿土质量（g）
1909.93
1875.71
1918.52
1918.57
1965.91
1966.07
1979.96
1976.98
1991.20
1992.24

盒+干土质量（g）
1838.60
1808.90
1835.50
1833.9
1860.9
1859.40
1859.60
1860.00
1862.10
1861.40

盒质量（g）
140.2
138.7
141.3
140.6
139.5
138.9
140.2
139.7
140.8
139.8

水质量（g）
71.33
66.81
83.02
84.67
105.10
106.67
120.36
116.98
129.10
130.84

干土质量（g）
1698.4
1670.2
1694.2
1693.3
1721.4
1720.5
1719.4
1702.3
1721.3
1721.6

含水量（%）
4.2
4.0
4.9
5.0
6.1
6.2
7.0
6.8
7.5
7.6

含水量平均值（%）
4.1
5.0
6.2
6.9
7.6

最大干密度（g /cm3）：2.314 最佳含水量（%）：6.2
主要仪器、设备名称
标准击实仪
烘箱
台秤

编 号
TG-005
TG-003
TG-011

仪器使用状况
良好
良好
良好

试验： 记录： 校核：

击实试验记录
记录编号：
标 准 击 实 曲 线 关 系 曲 线
含水量 （%）
4.1
5.0
6.2
6.9
7.6
最佳含水量：6.2（%）
干密度（g/cm3）
2.273
2.298
2.314
2.300
2.280
最大干密度：2.314（g/cm3）

2.30

2.29

2.28

2.27

干
密
度
（g/cm3）

4 5 6 7 8

含水量（%）

试 验

记 录

校 核

水泥稳定碎石（土）组成设计试验记录

项目名称
都匀市173-115城市主干道
委托单位
-----
样品名称及规格
无机结合料
样品编号
Y010-2014
委托编号
WP-20140001
拟用部位
基层
样品状态
固态
试样来源
工地现场
试验依据
JTG E51-2009
试验环境
室温
试验方法
T 0505-2009
材料各种规格
各种材料的筛分结果
通过下列筛孔（方孔筛）的质量百分率（%）

37.5
31.5
26.5
19
16
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075

19-31.5
100
100
100
4.8
—
1.6
—
—
—
—
—
—
0.5

9.5-19
100
100
100
88.1
—
——
1.5
0.7
—
—
—
—
—
0.6

4.75-9.5
100
100
100
100
100
98.7
10.9
1.9
—
—
—
—
0.9

2.36-4.75
100
100
100
100
100
100
96.4
1.3
—
—
—
—
0.7

0-2.36
100
100
100
100
100
100
100
82.9
—
30.7
—
—
7.3

混合料组成百分率（%）
各种合成材料合成计算（%）
23
100
100
100
1.104
—
0.368
—
—
—
—
—
—
0.115

22
100
100
100
19.382
—
0.33
0.154
—
—
—
—
—
0.132

20
100
100
100
20
—
19.74
2.18
0.38
—
—
—
—
0.18

5
100
100
100
5
—
5
4.82
0.065
—
—
—
—
0.035

30
100
100
100
30
—
30
30
24.87
—
—
—
—
2.19

合成级配通过百分率（%）
100
100
100
75.5
—
55.4
37.2
25.3
—
9.2
—
—
2.6

级配上限通过百分率（%）
100
100
100
86
—
67
39
28
—
15
—
—
3

级配下限通过百分率（%）
100
100
100
68
—
47
29
16
—
8
—
—
0

中值通过百分率（%）
100
100
100
77
—
57
34
22
—
11.5
—
—
1.5

主要仪器、设备名称
标准筛

编 号
JL-012

仪器使用状况
良好
试验： 记录： 校核：

细集料试验报告

项目名称
都匀市173-115城市主干道
试验性质
试运行
委托单位
-----
检测编号
WP-20140001
委托编号
试运行-016
初拟用途
基层
委托日期
2014-12-25
报告日期
2015-1-6
样品
情况
编号
名 称
规格型号
数量
单位
产 地
取样日期
见证人
备 注
Y004-
2014
石屑
2.36-4.75mm
3500
克
工地现场
204-12-25
---

试验项目
表观密度、含泥量、筛分
检验标准及依据
JTG E42-2005
主要仪器设备
容量瓶、标准筛
仪器编号
JL-012、JL-010
颗粒级配
筛孔尺寸（mm）
9.5
4.75
2.36
0.075
/
/
/
/
/
/
/
/
/
/
通过百分率（%）
100
96.4
1.3
0.7
/
/
/
/
/
/
/
/
/
/
规定通过百分率（%）
/
/
/
/
/
/
/
/
/
/
/
/
/
/
试验
结果
及
结论
试验项目
规定值
实测值
结论
筛分曲线图
细度模数
/
/
/

通过百分率︵%︶

颗粒粒径（mm）

颗粒粒径（mm）

表观密度（g/cm3）
/
2.711
/
堆积密度（g/cm3）
/
/
/
吸水率（%）
/
/
/
空隙率（%）
/
/
/
含泥量（%）
/
0.7
/
泥块含量（%）
/
/
/
云母含量（%）
/
/
/
轻物质含量（%）
/
/
/
硫化物含量（%）
/
/
/
ＣＬ－含量（%）
/
/
/
有机质含量
/
/
/
坚固性（%）
/
/
/
砂当量（%）
/
/
/
亚甲蓝值（g/kg）
/
/
/
备 注

棱角性（s）
/
/
/
试验

签发

（公章）
年 月 日
报告
附件
试验记录
审核

集 料 筛 分 试 验 记 录

项目名称
都匀市173-115城市主干道
委托单位
----
样品名称及规格
石屑 2.36-4.75mm
样品编号
Y004-2014
委托编号
试运行-016
拟用部位
基层
样品状态
固态
试样来源
工地现场
试验依据
JTJ 034-2000
试验方法
T 0327-2005
试验环境
温度： ℃；湿度： %
水
筛
试验 次数
干试样总质量m1（g）
0.075mm筛上质量m2 （g）
集料中通过0.075mm筛的含量（%）

筛 分 曲 线 图

计
单 值
平均值
1
518.7
515.1
0.7
0.7

通
过
百
分
率
%

2
519.3
515.7
0.7
干

筛
筛孔
尺寸（mm）
分计筛余质量(g)
分计筛余百分率（%）
累计筛余百分率（%）
通过百分 率（%）
规定值（%）

1
2
1
2
1
2
平均

9.5
0
0
0
0
0
0
0
100
/

4.75
18.0
19.0
3.5
3.7
3.5
3.7
3.6
96.4
/

2.36
493.0
493.4
95.1
95.1
98.6
98.8
98.7
1.3
/

0.075
3.2
2.4
0.7
0.5
99.3
99.3
99.3
0.7
/

筛孔尺寸（mm）
