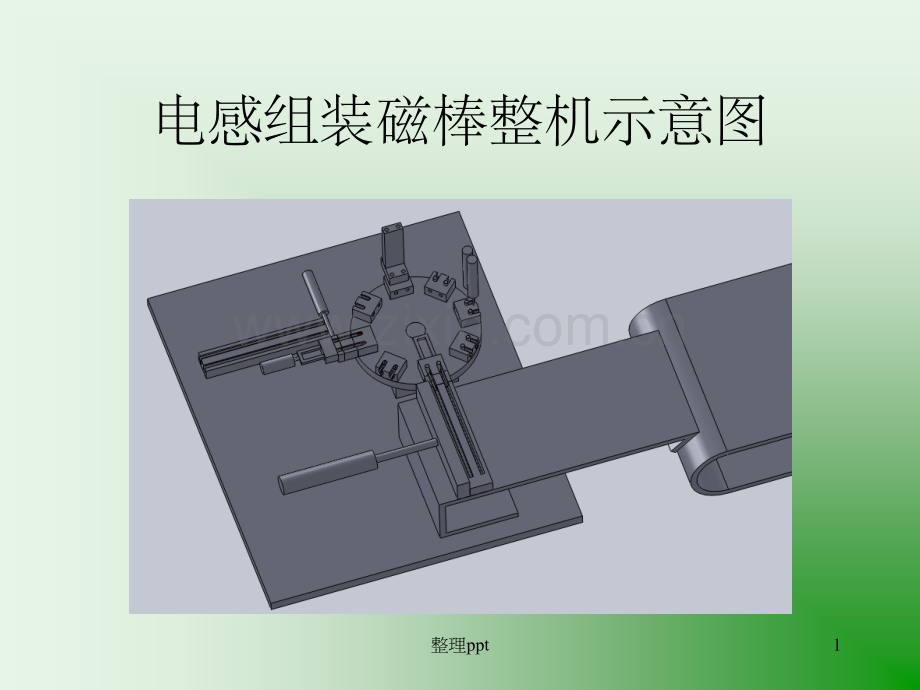

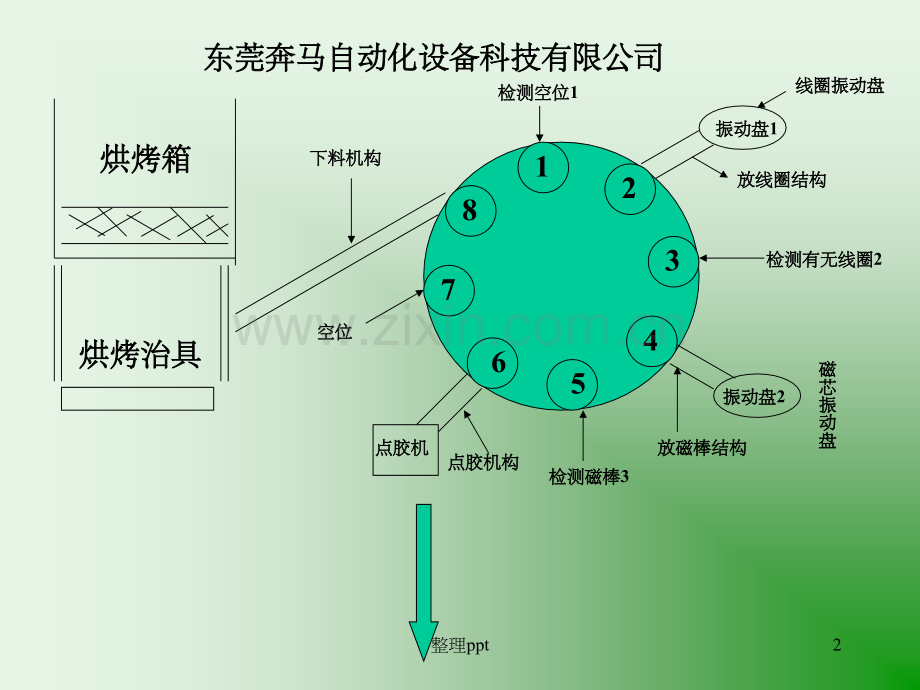

电感组装磁棒整机示意图1整理ppt 东莞奔马自动化设备科技有限公司东莞奔马自动化设备科技有限公司烘烤箱烘烤箱 烘烤治具烘烤治具12384765检测空位检测空位1振动盘振动盘1线圈振动盘线圈振动盘放线圈结构放线圈结构检测有无线圈检测有无线圈2振动盘振动盘2磁磁芯芯振振动动盘盘放磁棒结构放磁棒结构检测磁棒检测磁棒3点胶机点胶机点胶机构点胶机构空位空位下料机构下料机构2整理ppt 东莞奔马自动化设备科技有限公司东莞奔马自动化设备科技有限公司机器产量：机器产量：4800PCS/H机器保修：一年，认为损坏由客户负责费用。机器保修：一年，认为损坏由客户负责费用。交货期：交货期：35个工作日（周日除外）个工作日（周日除外）材料费材料费48800元元+治具治具2条条100元元=49000元元设计费用：设计费用：6000元元 合计：合计：11000元元人工工资：人工工资：5000元元成本：成本：60000*30%（毛利润）（毛利润）=18000元元+60000 元元=78000元（不含税）元（不含税）含税需另加含税需另加3%或或17%增值税增值税付款方式：付款方式：1.先预付订金先预付订金40%*7万万8=312000元元 2.交机前付交机前付40%*7万万8=312000元元 3.余款在交机后一个月内付清。余款在交机后一个月内付清。1.八视定位治具：八视定位治具：900元元*8个个=7200元元2.八工位分割器：八工位分割器：5200元元3.转盘平板：转盘平板：2000元元*1个个=2000元元4.振动盘和平送振动盘和平送2套：套：5000元元*2个个=10000元元5.放线圈机构：放线圈机构：4000元元*1个个=3000元元6.放磁棒机构：放磁棒机构：3000元元*1个个=4000元元7.点胶机及点胶机构：点胶机及点胶机构：1500元元*2个个=3000元元8.下料机构：下料机构：4000*1个个=40009.3个检测装置：个检测装置：800元元*3个个=2400元元10.机箱：机箱：3000元元*1套套=3000元元11.电器电器PLC+触摸屏触摸屏+电源及开关等电源及开关等5000元元*1=5000元元以上以上11项合计为：项合计为：7200+5200+2000+10000+3000+4000+3000+4000+2400+3000+5000=48800元元3整理ppt进线圈进线圈里面排满里面排满两排线圈两排线圈的轨道的轨道推料气缸推料气缸此图为上线圈的机此图为上线圈的机构构分料块，刚好一个线分料块，刚好一个线圈的宽度圈的宽度推料气推料气缸缸4整理ppt进磁棒机构进磁棒机构进磁棒下料进磁棒下料管道，双管管道，双管道，磁棒立道，磁棒立式排列在管式排列在管道里道里磁棒取料机构，磁棒取料机构，一次错开一个一次错开一个磁棒的高度，磁棒的高度，气缸（省略）气缸（省略）推，对准线圈推，对准线圈上面用气上面用气缸把磁棒缸把磁棒压到线圈压到线圈里里5整理ppt点胶机构点胶机构要点胶要点胶的产品的产品要点胶要点胶的产品的产品点胶的点胶的针头针头1点胶的点胶的针头针头2点胶的针头的角点胶的针头的角度可以倾斜，调度可以倾斜，调节角度。节角度。6整理ppt 下料机构下料机构下料推杆下料推杆（从右到（从右到左推）气左推）气缸省略了缸省略了电感从右到电感从右到左，沿轨道左，沿轨道到烘烤治具到烘烤治具里里烘烤治具烘烤治具连接治具连接治具两个已经两个已经点好胶的点好胶的产品产品7整理ppt入烤箱机构入烤箱机构推烘烤治具气缸推烘烤治具气缸烤箱输送带烤箱输送带入烤箱桥接板入烤箱桥接板烘烤治具烘烤治具推烘烤治具挡推烘烤治具挡块块8整理ppt
