人教版八年级作图题试卷（培优篇）（Word版含解析）

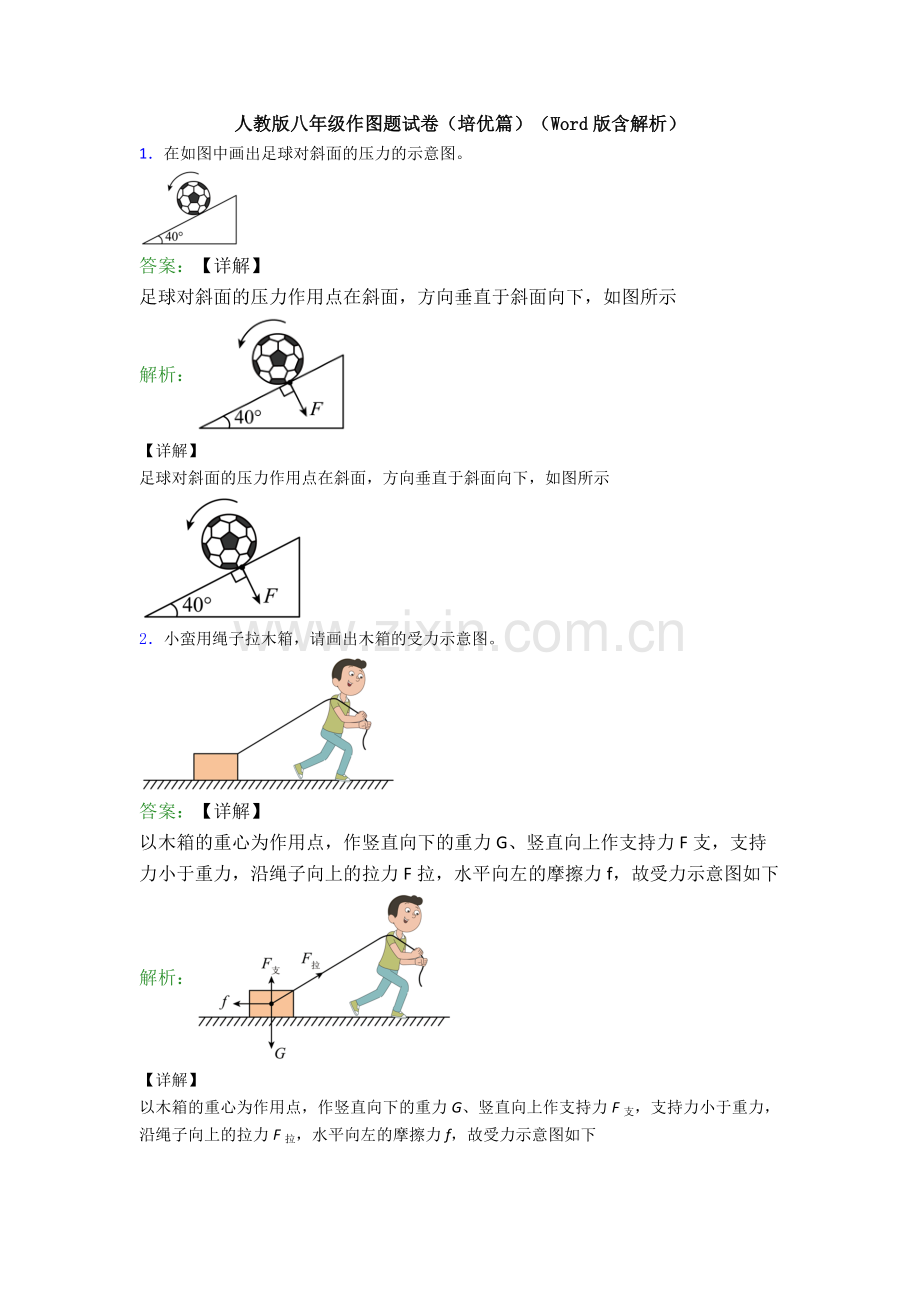

1．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

2．小蛮用绳子拉木箱，请画出木箱的受力示意图。

答案：【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下
解析：
【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下

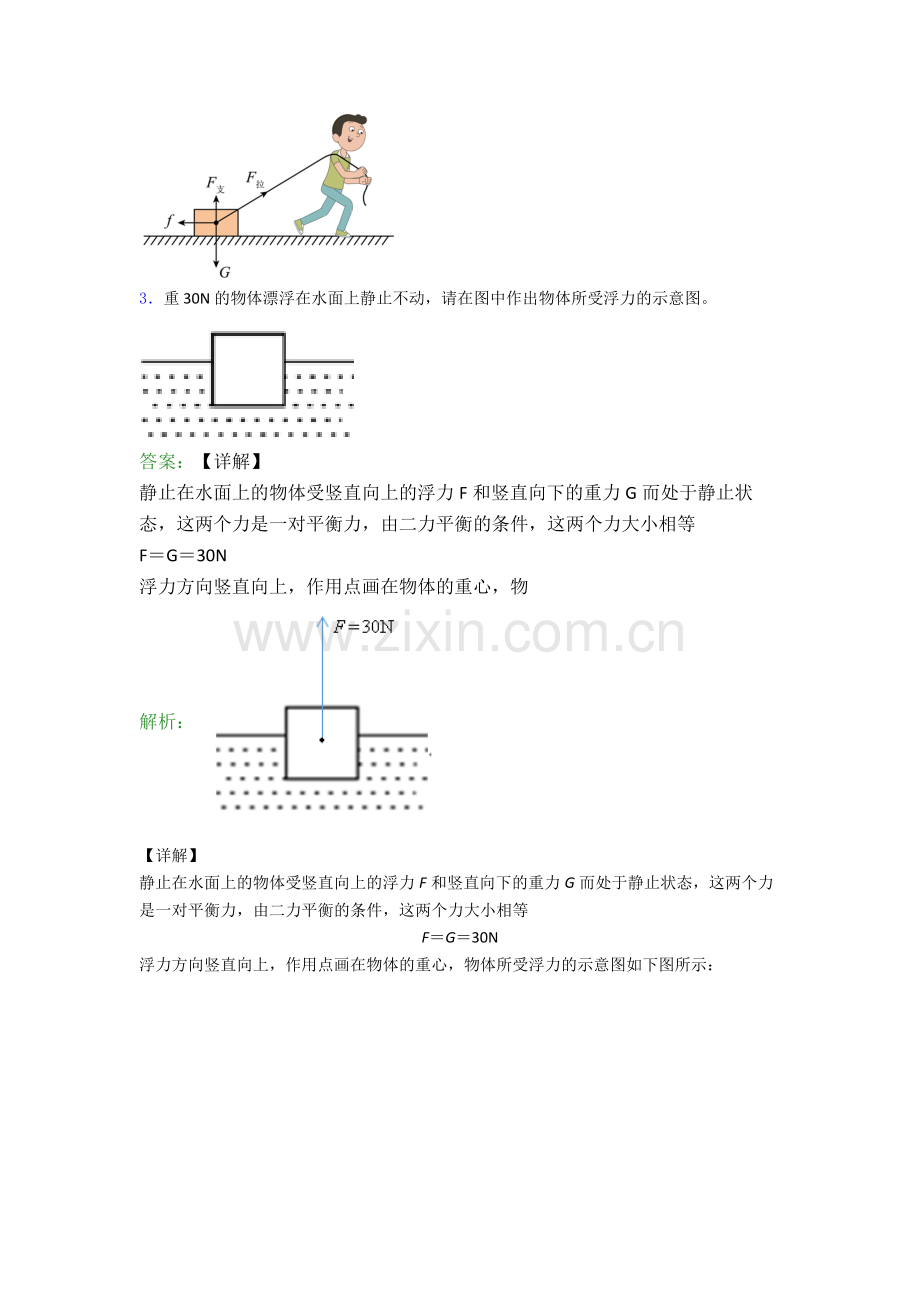

3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

4．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示
解析：
【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示

5．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

答案：【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方
解析：
【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：

6．如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。

答案：【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所
解析：
【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：

7．作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

答案：【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂
解析：
【详解】
重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示

8．如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。

答案：【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以
解析：
【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图

9．如图所示是小明钓鱼时的情景，他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。

答案：【详解】
由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：
；
解析：
【详解】
由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：
；
10．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

答案：【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

11．画出人站在地面利用如图滑轮组提升重物的正确绕线。

答案：【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：
解析：
【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：

12．如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。

答案：（1）
（2）
【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所
解析：（1）

（2）

【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：

（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

13．如图所示，以笔代线组装成最省力的滑轮组。

答案：【详解】
要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：
解析：
【详解】
要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：

14．（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；______

（2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。______
答案：【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故
解析：
【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示

（2）[2]从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示

15．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
