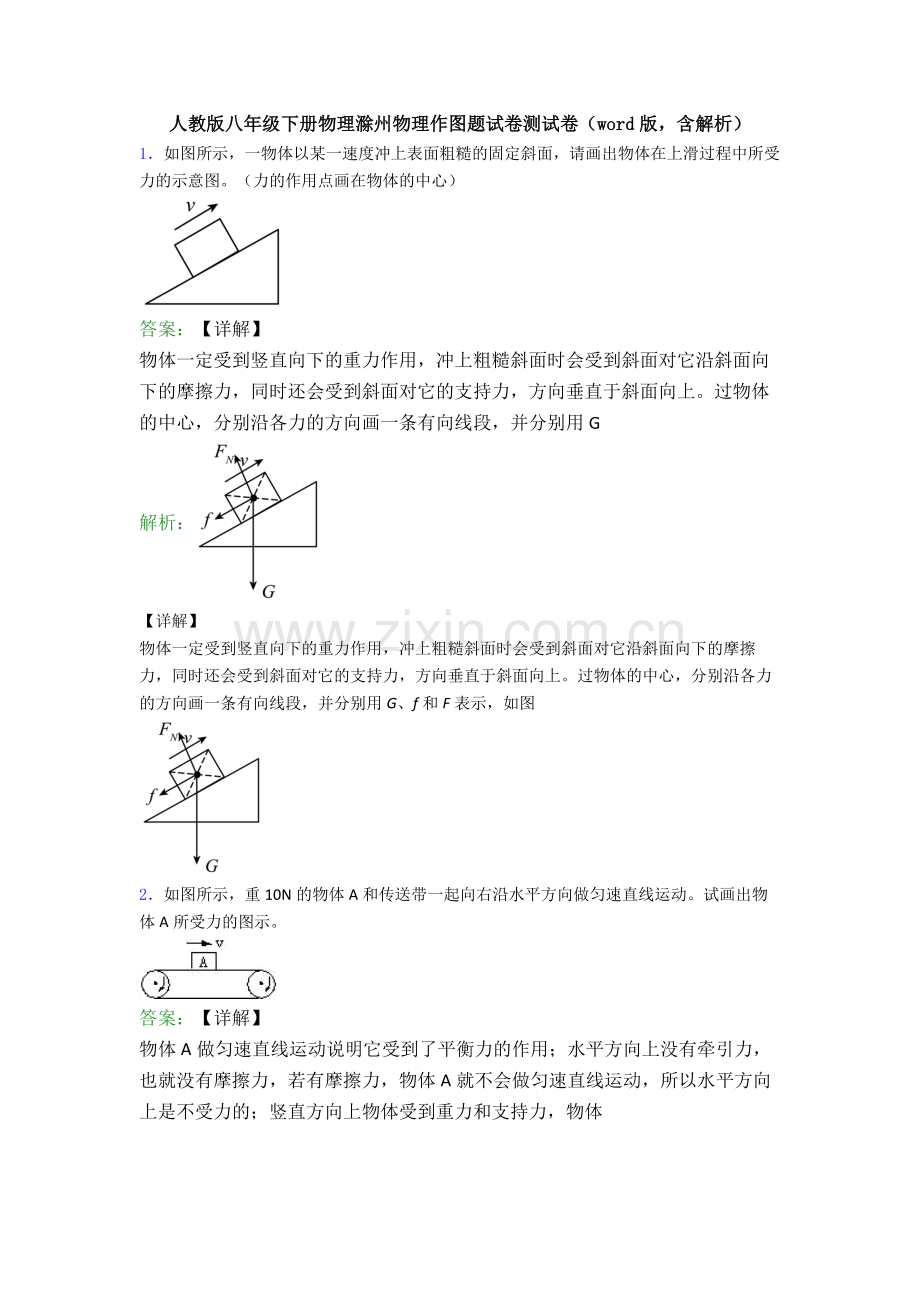

人教版八年级下册物理滁州物理作图题试卷测试卷（word版，含解析）
1．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）

答案：【详解】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G
解析：
【详解】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图

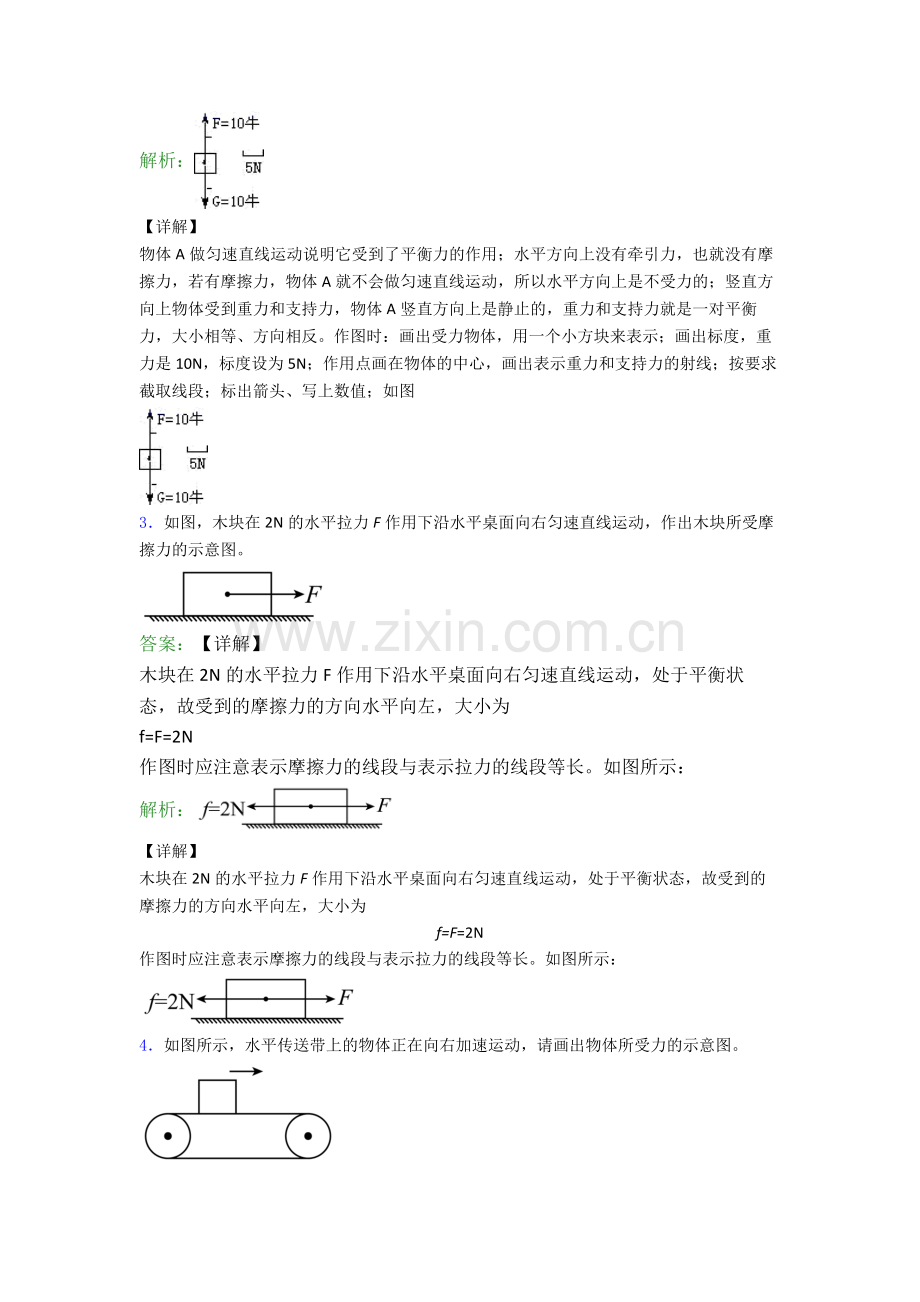

2．如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。

答案：【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体
解析：
【详解】
物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体A竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反。作图时：画出受力物体，用一个小方块来表示；画出标度，重力是10N，标度设为5N；作用点画在物体的中心，画出表示重力和支持力的射线；按要求截取线段；标出箭头、写上数值；如图

3．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。

答案：【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：
解析：
【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：

4．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。

答案：【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分
解析：
【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：

5．如图所示，一重为10 N的物体，对斜面的压力为6 N，用力的示意图画出物体受到的重力及物体对斜面的压力F。

答案：【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压
解析：
【详解】
重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压力的示意图如下图所示：

6．如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。

答案：【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所
解析：
【详解】
根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：

7．如图所示，画出铅球对手的作用力F对支点O的力臂l。

答案：【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：
解析：
【详解】
过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：

8．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

9．如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。

答案：【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示
解析：
【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示

10．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

答案：【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：
解析：
【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：

11．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

答案：【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

12．（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。

（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。

答案：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示
（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：
解析：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示

（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：

13．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

14．如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。

答案：【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
解析：
【详解】
水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：

15．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
