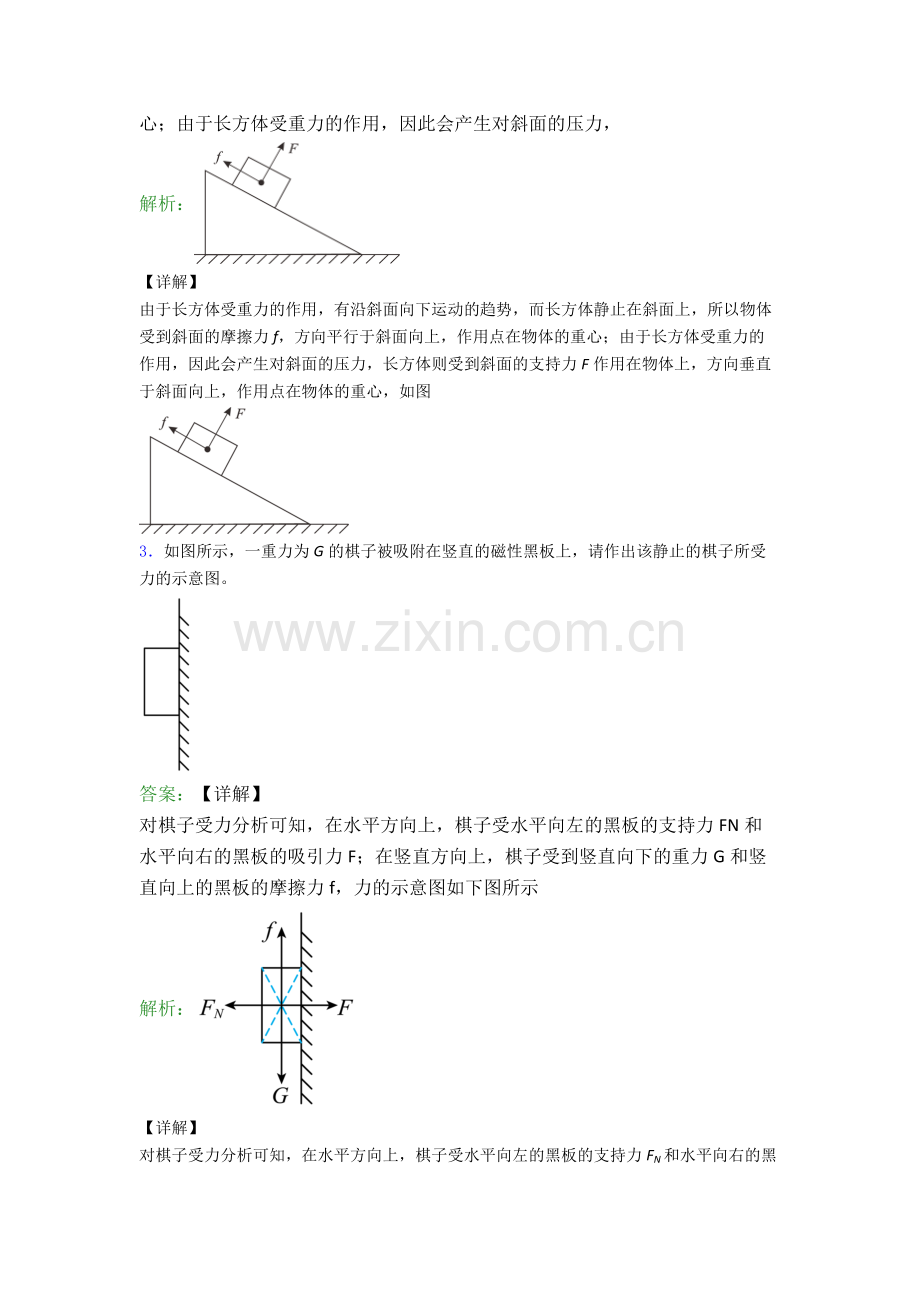

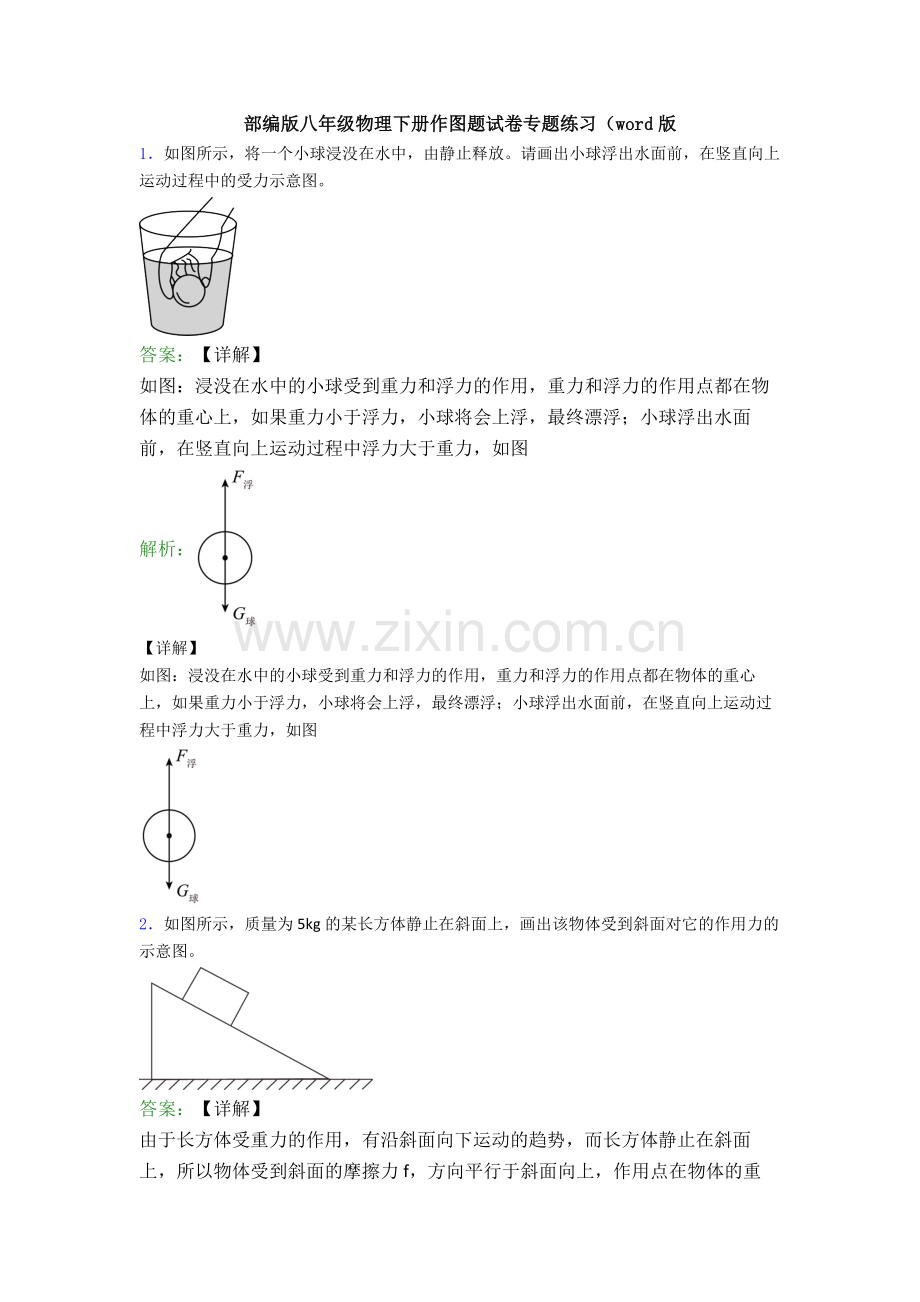

部编版八年级物理下册作图题试卷专题练习（word版1如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图2如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。答案：【详解】由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，解析：【详解】由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，长方体则受到斜面的支持力F作用在物体上，方向垂直于斜面向上，作用点在物体的重心，如图3如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示4如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：7如图所示，画出铅球对手的作用力F对支点O的力臂l。答案：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：解析：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：8如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。答案：【详解】由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：解析：【详解】由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：9如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。答案：【详解】由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以解析：【详解】由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图10如图所示是小明钓鱼时的情景，他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。答案：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；解析：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；11请你用笔画线代替细线，画出滑轮组最省力的绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，即由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如下图12（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。答案：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：解析：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：13如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。答案：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：解析：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：14要提升的重物重为500N ，用来串绕滑轮组的绳子能随的拉力是200N请，画出滑轮组的绕线。答案：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图解析：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图15如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
