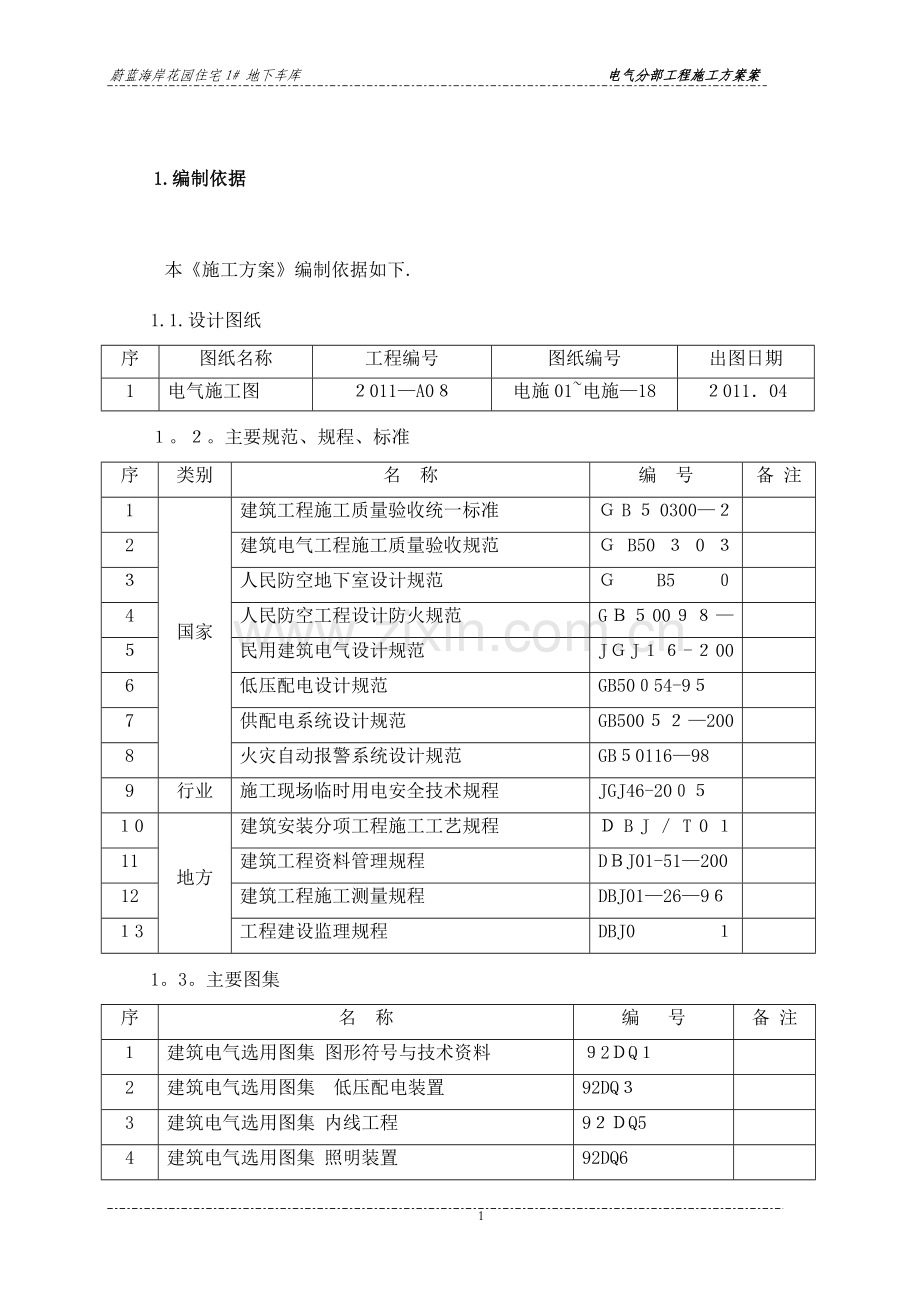

地下车库电气施工方案.doc_第1页
第1页 / 共42页

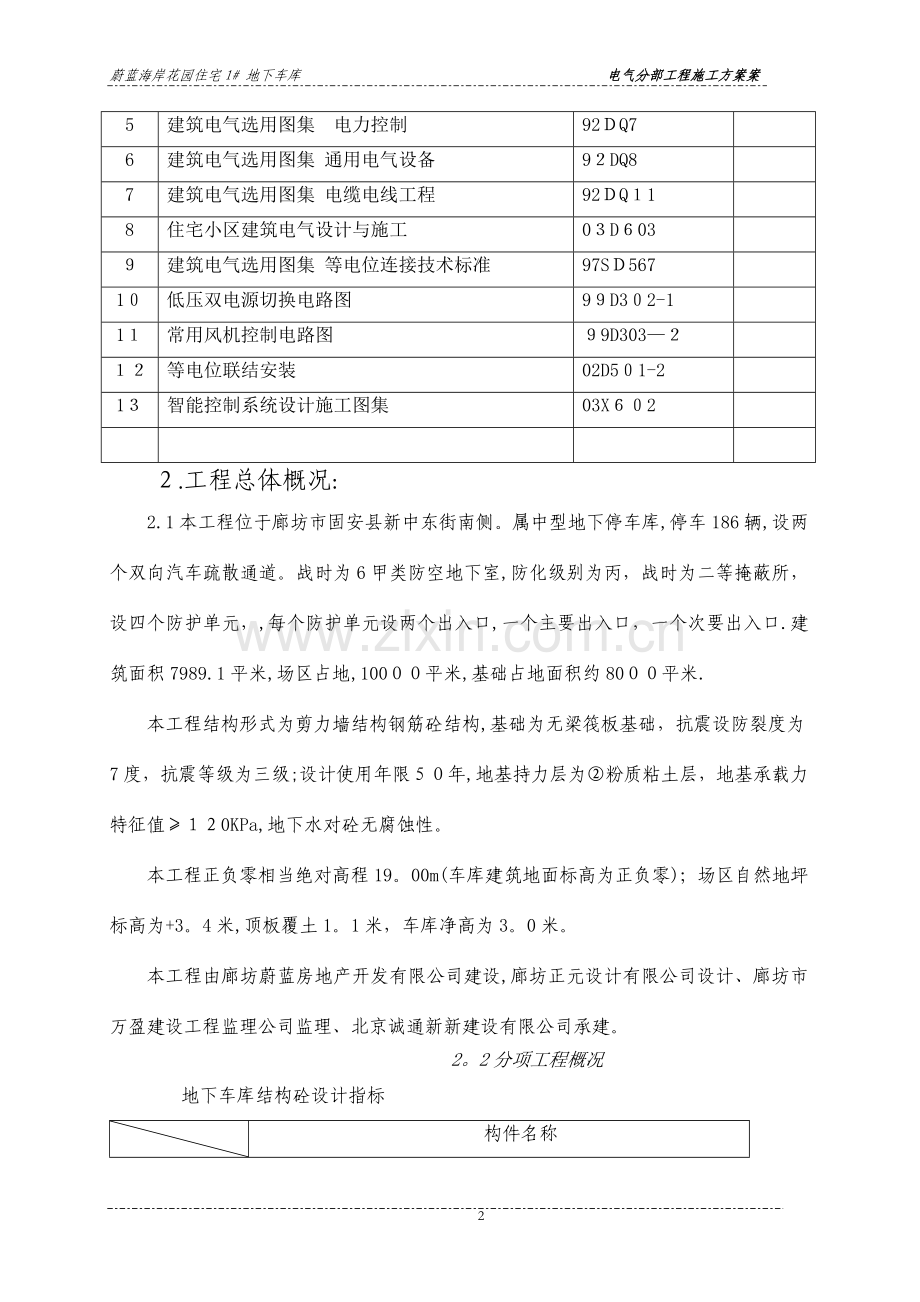

地下车库电气施工方案.doc_第2页
第2页 / 共42页
地下车库电气施工方案.doc_第3页
第3页 / 共42页
地下车库电气施工方案.doc_第4页
第4页 / 共42页
地下车库电气施工方案.doc_第5页
第5页 / 共42页
点击查看更多>>
资源描述

1、蔚蓝海岸花园住宅1# 地下车库 电气分部工程施工方案案1.编制依据本施工方案编制依据如下.1.1.设计图纸序图纸名称工程编号图纸编号 出图日期1电气施工图011A0电施01电施1801104。主要规范、规程、标准序类别名 称编 号备 注1国家建筑工程施工质量验收统一标准B03000012建筑电气工程施工质量验收规范B500-2002人民防空地下室设计规范B503820054人民防空工程设计防火规范G008民用建筑电气设计规范JJ-006低压配电设计规范GB5054-97供配电系统设计规范GB5002008火灾自动报警系统设计规范GB0116989行业施工现场临时用电安全技术规程JGJ46-20

2、0地方建筑安装分项工程施工工艺规程BJT026-311建筑工程资料管理规程DJ01-5120012建筑工程施工测量规程DBJ012693工程建设监理规程DBJ04120021。3。主要图集序名 称编 号备 注建筑电气选用图集 图形符号与技术资料2Q2建筑电气选用图集低压配电装置92DQ3建筑电气选用图集 内线工程9Q54建筑电气选用图集 照明装置92DQ65建筑电气选用图集电力控制92Q76建筑电气选用图集 通用电气设备9DQ87建筑电气选用图集 电缆电线工程92Q18住宅小区建筑电气设计与施工0D03建筑电气选用图集 等电位连接技术标准97S5671低压双电源切换电路图9D32-11常用风机

3、控制电路图9D303等电位联结安装02D51-21智能控制系统设计施工图集03X2.工程总体概况:2.1本工程位于廊坊市固安县新中东街南侧。属中型地下停车库,停车186辆,设两个双向汽车疏散通道。战时为6甲类防空地下室,防化级别为丙,战时为二等掩蔽所,设四个防护单元,,每个防护单元设两个出入口,一个主要出入口,一个次要出入口.建筑面积7989.1平米,场区占地,100平米,基础占地面积约80平米.本工程结构形式为剪力墙结构钢筋砼结构,基础为无梁筏板基础,抗震设防裂度为7度,抗震等级为三级;设计使用年限年,地基持力层为粉质粘土层,地基承载力特征值0KPa,地下水对砼无腐蚀性。本工程正负零相当绝对

4、高程19。00m(车库建筑地面标高为正负零);场区自然地坪标高为+3。4米,顶板覆土1。1米,车库净高为3。0米。本工程由廊坊蔚蓝房地产开发有限公司建设,廊坊正元设计有限公司设计、廊坊市万盈建设工程监理公司监理、北京诚通新新建设有限公司承建。2。2分项工程概况 地下车库结构砼设计指标 部 位强度构件名称C1基础垫层。电气部分工程概况本工程电气部分工程包括有:。电力、照明配电系统; 。火灾自动报警系统;。接地系统3。1电源:人防车库内每个防火分区中的两个电源金线分别由两个低压变压器供电,以便在电源故障情况下互为备用,两路电源同时工作,防爆波电井做法见土建图纸。战时一级,二级负荷有柴油发电机供电。

5、由室外引来的电源,采用电缆直埋,埋设室外地坪0。M,进户处穿钢管保护,伸出建筑物1M.第一防护分区采用TN-S接地系统,第二防火分区采用TNC-S系统。第二防火分区电缆进户处应做重复接地,接地电阻不大于欧姆。.2负荷等级:平时应急照明。污水泵、送排风机、防火卷帘门为一级负荷,其余为三级负荷。战时电站进风机。电站排风机。基本通信设备.应急通信设备。音响报警设备应急照明为一级负荷战时进风机、排风机、污水泵、正常照明为二级负荷,其余为三级负荷。3照明方面:1)光源与灯具:本工程照明光源采用高效节能荧光灯和白炽灯:灯具采用链吊灯具和卡口灯头,安装方式见材料表,吸顶灯具或壁装灯具临战时加设放掉落保护网。

6、3。4。电力方面1)电力配电采用放射式,经线槽或床焊接钢管明敷或暗敷至各用电点。)污水泵采用水位自控,详细说明见水施。3.5管线算择及敷设:1)本工程由配电室引来至各配电箱(柜)的干线采用耐火型电缆在线槽内沿顶棚吊顶敷设,从个配电箱(柜)至各动力控制箱的配电线路均采用耐火导线穿钢管明敷或暗敷设;应急照明回路导线选用ZR-B50V型阻燃导线穿钢管沿顶棚暗敷,有顶板接线盒至吊链式灯具一段明敷线路穿钢制波纹管或普利卡管并在管外壁做防火处理。2)穿过外墙。临空墙、防护密闭隔墙。密闭隔墙的各种电缆管线及预留用管,应进行防护密闭或密闭处理,应采用管壁厚度不小于。5MM的热镀锌钢管,做法见07D02P182

7、。3.6电气安全:)本工程采用TN-CS系统,电源在进线配电柜处做重复接地,,N线盒PE线互相绝缘,不得混用。重复接地做法见05D1)各种配电线路均单设保护线,电缆线槽及配线钢管与保护线可靠联接。3)所有电气设备的金属外壳均与保护线可靠连接4)利用结构基础钢筋做接地极,采用公用接地极,做法见051。要求接地电阻实测不大于欧。5)本工程在电源进线处适当位置安装一总等电位联接端子箱,将进线配电屏的E母排,进出建筑物的金属管道,如强弱电、消防给排水等管道;建筑物结构中的金属构件如防护密闭门.密闭门、防爆波活门的金属门框与总等电位联接端子箱联接,做法参建等电位联接安装05D06)金属线槽中敷设一根25

8、镀锌扁钢,用螺丝将金属线槽与扁钢连接,扁钢与配电室的MB箱联接。3。平战转换:1)电缆、护套线、弱电线路和备用预留管穿越临空墙,防护密闭隔墙。密闭隔墙除下列平时有封堵要求的管线外,可不做密闭处理,在三十天转换时限内完成。 a。防火分区间的管线需用阻燃材料做密闭处理b。穿过进排风机房,配电室的管线需用阻燃材料做密闭处理。.本工程人防部分平时两路电源同时断开时才能启动小区内配置的(战时)发电机组,防空地下室中战时不使用的电气设备应在3天转换时限内全部接地.战时使用的电子.电气设备应在3天转换时限内加装氧化锌避雷器。3.本设计参考图集:建筑电气安装工程图集05系列建筑标准设计图集5D系列等电位联接安

9、装2D5012防空地下室电气设计7FD00人民防空地下室设计规范图示05FD03.火灾自动报警系统1)本工程属于一级保护对象,采用集中报警系统。2)火灾探测:本系统接收下列报警信号:A:感烟感温探测器;B:消防起泵信号;C:手动报警按钮;:水流指示器;E;干式报警阀组。3。联动控制:1)消火栓系统:当消火栓按钮动作后,联动消防泵运行。2)喷淋系统:本工程地下室为预作用系统,系统接中危险级设计原理:采用预作用报警阀组,并有火灾自动报警系统启动.处于戒备状态时,配水管道为不冲水的空管,利用火灾探测器的热敏性能优于闭式喷头的特点,由火灾报警系统开启预作用报警后为管道充水,使系统在闭式喷头作用前转为湿

10、式系统,预作用系统末端设快速排气阀(快速排气阀的阀门为常开状态,作为检修报警阀门)。)消防控制室确认火灾后,消防控制柜联动切换非消防电源。4)消防卷帘控制:当火灾发生时,有现场探测器组实现防火卷帘自动下降,感烟动作时,下降至距地面。8米,感温动作时下降到底。现场人员可根据现场火灾情况,利用设在防火卷帘两侧的手动控制防火卷帘的起降,消防值班人员可根据现场火灾情况,在消防控制室直接控制防火卷帘的起降。5)送风排烟系统:任一防烟分区发生火灾时,启动该区排烟风机高速排烟,同时启动该区送风机补风。当温度达到280时,排烟防火阀自动关闭连锁排烟风机。送风机关闭。)通信系统:在消防控制室内设置消防直通对讲电

11、话总机,在手动报警阀内设置电话插口,并且在配电室,送风机房,排风(烟)机房处分别设置消防直通对讲电话分机。要求消防控制室电话总机及分机,对讲电话插口可以相互呼叫对讲,消防电话分机采用红色无拨号话机,话机及对讲电话插口上设有“火警”专用明显标志。在消防控制室内设置专用报警外线电话探测器安装位置及与其他设备的间距如下:探测其周围0。米内不应有遮挡物。至墙壁梁边的水平距离大于0。5米,至送风口边的水平距离大于.5米,与照明灯具的水平净距离大于0。2米,与各种自动喷淋灭火喷头净距离大于0。3米。凡是有吊顶处,由楼板预留盒至吊顶探测器等设备均采用金属耐火软管。7)本工程采用放射式与树干式相结合的供电方式

12、,动力负荷采用放射式供电,住宅用电采用树干式供电,对消防电梯及公共照明负荷采用双电源末端互投。3。10照明配电311:照明灯具、普通插座、,所有插座回路均设漏电断路器保护。照明采用一类灯具,灯具距地高度小于2.5米时,其配电回路设置PE线。应急照明灯具和灯光疏散指示标志均采用玻璃或其他不燃烧材料的保护罩且符合现行国家标准消防应急灯具GB17945的有关规定.应急照明配电线路暗敷设应穿管并应敷设在不燃烧体结构内,保护层厚度不应小于30.3。11设备安装3.1.电源进线柜采用固定式动力及照明配电柜,落地安装,进出线方式为上进上出.。11.配电箱箱底边距地.2,明装。照明开关安装高低距地.2M、插座

13、距地.M. 。12:接地极接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。接地及安全措施:本工程采用接地共用统一的接地极,要求接地电阻不大于1。(2)凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳应可靠接地本工程采用总等电位联结,总等电位板由紫铜板制成,应将建筑物内的金属管道给排水管道;建筑物结构中的金属构件如防护密闭门。密闭门。防爆波活门的金属门框与总等电位联接端子箱联接。具体做法参见图集(02D5012)等电位联结安装。3:消火栓报警报系统3.13.1.在消火箱内设消火栓报警按钮,接线盒设在消火箱的开门侧。底距地1。8m。3.1。2消火栓按钮动作

14、后,直接启动消防泵,消防控制室能显示报警部位并接收其反馈信号。4.电气分部工程施工安排工程管理目标4。质量目标本工程质量目标为“合格”工程,现电气分部工程质量目标为合格工程。计划电气分部工程达到检验批工程合格率为1%,分项工程合格率为0%。4。2。工期目标本工程工期目标为211。8012013.0。1。3.现场文明施工目标本工程现场文明施工目标为创“文明安全工地”.电气专业队将对现场临时用电设施和线路严格按规范施工,满足三级控制、两级保护的配电要求.4。4.现场施工组织.1。施工管理机构电气安装队管理班子含电气工长、质检员、资料员等隶属于本工程项目部质量保证体系,按照职责对施工全过程实行分层次

15、严格管理和质量控制.根据电气安装工程情况,项目经理部选定支技术力量雄厚、工作作风优良的电气专业施工队伍。由主任工程师任电气专业技术负责人。电气工长、质检员、资料员分别负责管理电气施工、质量检查、监督、材料质量控制、资料报验等工作。施工管理机构模式框图含主要管理人员名单如下:生产负责人:李国良技术负责人: 李子龙 安全负责人: 李国良电气工长: 张卫材料员: 贾京凯资料员: 李玲4.4。2.施工流水段划分本工程根据施工组织设计和施工工期进度的要求,在保证工程质量的前提下,必须划分流水段施工。施工流水段的划分既要考虑现浇混凝土工程的模板配置数量、周转次数及每班混凝土的浇筑工程量,也要考虑每流水段材

16、料和施工操作工程量的均衡程度以及每台班工作效率本工程建筑平面布局见平面布置图:3.劳动力准备施工阶段划分及人员安排根据施工进度划分施工阶段,确定进场人员,确保各工序正常施工,避免窝工现象发生施工阶段划分及相应人员安排参见下表。施工人员计划表施工阶段主要作业项目人数(人)技工辅工结构施工阶段基础以防雷接地、总电位联结、管线配管、预埋等安装作业为主105主体以配管敷设、稳箱盒等安装作业为主105装饰施工阶段以扫管、稳盒、穿线等安装作业为主05以线槽、盘柜、设备等安装作业为主155特殊工种持证上岗特殊工种如电工、电焊工必须具有有效、合格的特殊工种上岗操作证。在上岗前,将电工、电焊工的上岗证报交建设单

17、位、监理单位查验。参加施工人员的持证上岗率保证在0%以上。4-4.施工机械器具配置根据工程特点及需要,除电工工具由工人自带之外,其余主要施工机械器具的配置情况如下表:施工机械器具配置表名称型号数量备注电焊机X3306台含焊把线气焊工具2组煨弯器手动4把液压弯管器2套开孔器液压套钢锯1把无齿锯2把木钻5m把手枪钻6m把手电钻13m把台钻12台接地摇表ZC2931块绝缘摇表81块万用表块钳形表T302块钢卷尺W-566 5m20只施工机械器具于2011。07陆续到位。当有损坏时需及时修复或更新.5.技术准备4。5。电气工长组织参与施工的所有技术人员和管理人员认真仔细研读设计图纸,统计工程量,确定配

18、管走线方式与位置.根据电气设计图纸与土建结构情况,结合施工工艺规程,制定出应达到的安装质量标准。45。2对设计图纸认真研读、检查和核对,及早发现问题,减少并消除施工图纸中的差错.将问题、疑点、不明白处做好书面笔记,以便在图纸会审、设计交底中得到解决4。5。技术交底是施工技术准备工作的必要环节。电气工长在工程师协助之下,对各分项工程施工工艺准备有针对性和可操作性的书面材料,以便向工人做好技术、安全、质量等交底工作.电气质检员在开工前做好各工序交接检时质量保证措施准备。5。施工过程中要加强与设计单位的沟通,及时办理设计变更、洽商有关设计变更事宜,当设计单位未出具书面设计变更通知时不得贸然进行施工。

19、4。54.电气工长提前作好工料分析,完成材料计划,指导材料采购。在工序施工前完成所需各种材料的进场验收工作。4。5.电气管线布设必须事先做好规划.在结构施工中,电气管线预埋不得伤及结构,不得任意断筋。4。6。设备、配件、材料准备4。6。1.电气工程所使用的材料到场后首先检查是否具备产品说明书和产品合格证书。配电箱、开关、插座、灯具等具有国家有关部门的“CCC ”认可证书。按照国家标准进行检验、检测(包括有见证取样),合格后方可验收入库、投入使用。4。由于本工程工期紧,电气工程量较大,根据施工图设计要求,对结构施工中使用的接线盒、接线箱须提前订货,并做好箱盒防腐蚀工序。电气工长依据设计图纸计划出

20、电气干、支线管路的弯管数量,提前加工,为主体工程施工作好准备。当工程结构封顶时,即需安排装饰装修用电气设备、配件、材料的加工订货,包括电缆、电线、配电箱、配电柜等。4。6。设备、配件、材料的加工订货应满足设计图纸要求,在书面技术交底中明确,确保产品符合质量标准,满足使用功能。4。现场布置根据本工程施工组织设计中各施工阶段“施工平面布置图”规划、布置电气专业加工区,提供电气材料码放、加工、预制的场地,提供施工电源在设备集中区如木工加工场、钢筋加工场、搅拌站等区域设置二级控制箱,供电线路根据现场情况敷设,合理布置电气设施,做到与其它建筑材料、专业工种相互不交叉、不污染。5.电气分部工程主要项目施工

21、方法5。1电气分部工程施工顺序本工程的电气分部工程施工顺序如下图所示:基础、主体结构工程配管、穿带线及部分接线盒安装进入装饰装修准备工作 电工专业安装箱盒,扫管穿电线 装饰装修阶段电工专业穿线作业完成油漆粉刷工程完成开关、插座、灯具、设备安装完成 楼内清理,竣工验收准备电气设备、灯具安装合格,试运行正常竣工验收电气分部工程施工顺序要先主体、后装修;先室内、后室外的原则。根据施工方案中结构分期验收的计划,基础结构工程验收后即可进行室内装饰装修作业;结构全面通过验收,即全面进入装饰装修施工。总之,在电气与土建的施工顺序原则不变的前提下,要把电气工程的预埋、预留、安装调试工作始终贯穿在施工全过程中。

22、在时间上、项目上紧凑搭接、循环推进,各方面默契协调,力求达到施工要素的综合优化。5。2。钢管敷设工程本工程地下室均采用钢管干管在基础内敷设,管内外均除锈。埋设在填土中的管外刷沥青清漆2道,管内刷红防锈漆2道埋设在混凝土内的钢管的管外可不刷油漆,以免与混凝土结构隔离.5.2.1.管路敷设工艺流程管路敷设工艺流程如下表所示。配管准备煨管、除锈、切管、刷漆防腐-测定箱盒位置稳盒、固定箱体-管路连接焊接连接配管敷设随墙配管、地埋配管、现浇板内地线焊接跨接地线、等电位连接线防腐处理管口保护-5。2.2。作业条件本工程为全现浇结构,所以全部管线为暗敷设,在敷设管路时一定作好随土建结构穿插的施工准备.配合土

23、建施工的同时,根据墙体上弹好的水平线,安装箱盒和管路。在钢筋绑扎过程中预埋线管及箱盒,同时办理隐检记录。预埋钢管材料要求管壁焊缝均匀无劈裂、无砂眼、无棱刺和凹扁现象,除镀锌管材,应需除锈刷防腐漆。混凝土内管路壁刷防腐漆,砖墙内应内外刷防腐漆,各种管材应有产品合格证,各种盒子镀锌均匀、无不剥落、无变形、开焊、敲落孔完整无缺,盒子壁厚1。2mm以上,承耳厚1。5m以上。材料进场必须要有产品合格证,检验合格后方可使用。在混凝土结构内敷设钢管应及时与土建联系,待土建支完顶板,绑完底铁钢筋,专业应根据图纸要求配合土建施工,如果在吊顶内和电气竖井内配管。在结构施工中应下好预埋件、各层水品线,墙体厚度线弹好

24、后,进行墙体配管,吊顶内配管应按内装图和专业施工图进行配合布置灯位及电气器具位置,明管应等土建抹完灰、喷完将后方可施工.2。盒箱固定盒箱四周要求灰浆饱满,平整牢固,坐标正确。现浇混凝土顶板固定箱盒应加支面小于0mm时,需加金属网固定后再抹灰,防止空裂。现浇混凝土楼板,先将盒子堵好,随地板钢筋固定牢,管路配好后,随土建浇筑混凝土施工同时完成。箱盒开孔应整齐,并于管径相吻合,要求一管一孔,不得开长孔,铁制箱盒严禁用电气焊开孔,并补刷防锈漆。如用定型箱盒,其敲落孔大而管径小时,可用铁皮垫圈垫严,或用沙浆加石膏补平齐,不得有漏洞。管口入箱盒要平齐顺直,按配管可用跨接线焊接固定在箱盒的棱边上。管口不宜与

25、敲落孔焊接.管口进箱盒应一管一孔,孔径匹配不得开长孔.铁箱盒严禁电气焊开孔,管口入箱盒23m,管口入箱长短一致,混凝土内盒应封赌严密,防止漏浆堵盒、管。进入落地式配电柜暗配管管口应做喇叭口,管口应高出地面5080mm,并与柜基础焊接地线,排列应整齐.管口进入箱盒应小于5m。两根以上管入箱盒时要长短一致,间距一致,排列整齐,。焊接钢管的跨接线焊接要双面施焊,焊接长度大于该跨接线截面的倍,多根管路时,应采用“U”型焊接。焊缝应均匀,饱满.5。.。暗管敷设的要求及方法暗配的电线管路宜沿最近的路线敷设并减少弯曲,埋入墙或混凝土内的管子,离表面的净距离不应小于15mm。地下室的管路弯曲半径不小于0d,弯

26、曲处无褶皱、开裂现象.进入落地式配电柜的电线管路,排列应整齐,管口应高出基础地面不小于50mm。进户钢制电缆套管敷设。进户套管采用C0钢管。因需全部穿越外墙防水墙,故根据标准图集要求必须做止水环处理,满足地下室防水要求。止水环采用厚度不小于6mm钢板,并作b=10m环翼,双面施焊,焊接处保证不夹渣,不咬肉。止水环处于防水墙中部。预制加工根据设计图,加工好各种盒、箱、弯管。弯管的方法采用手扳弯管和液压煨管器煨管,一般管径为20mm及以下时用手扳煨管器,管径为25及以上时使用液压煨管器。测定盒、箱位置根据设计图要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际尺寸

27、给箱盒定位。根据图纸,依照图纸给出比例,量出箱盒准确位置.找出现场在结构中所给的水平线,找好后请土建放线员核准水平线,确定无误后,准备箱盒定位.根据图纸规定标高及准确位置排管定位,管进盒后符合进箱盒要求及规定。根据工程情况及节约材料要求,盒标高高于14,应从顶板内敷设,低于1.2m盒标高管路敷设于地板中。箱盒定位时应注意弱电插座与强电插座必须保证50mm以上的间距.如强电、弱电箱盒在同一位置时,不应敷设在垂直同一位置,应错开敷设。箱盒固定,按标高放正箱盒,管路进箱盒应符合相应规定,利用墙体原有钢筋在箱盒四周各敷设一根8钢筋将箱固定成“井”字形,并将箱盒固定在“井”字形中间,“井”字形钢筋用绑扎

28、在墙体水平钢筋纵向主筋上,用水平管找好墙线,使盒、箱口标高、用电焊将敷设在钢筋与盒箱点焊固定,再将水平钢筋固定的8钢筋焊接牢固,以保证箱盒标高准确管路连接所有焊接钢管搅均可采用套管焊接.套管长度为连接管径的2.2倍,连接管口的对口处应在套管的中间,切管时的管口应平齐,焊口应焊接牢固严密。管路超过下列长度应加装接线盒,其位置便于穿线。当超管路长,无弯时30m;有1个弯时20m;有2个弯时-15;有3个弯时8m.垂直管路过长时盒内应加装防落措施。5。5.钢管安装要求本工程强弱电管路采用钢管,具体要求如下:暗配管路应沿最短路线敷设,尽量减少弯曲。埋入混凝土内的管路保护层不少于15m。进入箱盒管路排列

29、整齐,管路不得穿越设备基础,穿越建筑物基础时,应加保护管。管口应平整光滑、无毛刺,管子连接时二管应顶紧专用接头螺丝,管口应对严套管连接。管路煨弯时,暗管成形,弯曲半径必须保证是管外径610倍,弯曲度小于管外径的0.倍。.2.6.配管方式随墙,柱配管可先将盒、箱固定在该墙的钢筋上,接着敷管。每隔1m左右,用铅丝绑扎牢,管进盒、箱要煨灯叉弯,往上引管不宜过长,以能煨弯为准。现浇混凝土楼板配管先找灯位,根据房间四周墙的厚度,弹出十字线,将堵好的盒子固定牢,然后敷管.有2个盒子以上时要拉直线。有吊扇、花灯或超过3g的灯具应焊好吊钩。装饰施工期墙体配管时,配合二次结构隔墙施工埋设立管。立管宜做在墙体中心

30、线部位。管口敞开向上者堵好端部。墙体上的箱盒标高可采用简易满水塑料软管抄平为使盒子平整,标高准确,可将管先立至距盒20mm左右,然后将盒子稳好,再接短管,可用跨线焊接固定.5。3。管内穿绝缘导线工程5。3.1。材料要求绝缘导线的规格.型号必须符合设计要求,并有出厂合格证,符合国家“CC认证标准。镀锌铁丝或钢丝应顺直无背扣,扭结等现象,并有相应的机械拉力。应根据管径的大小选择相应规格的护口。5。2.作业条件管内穿线应在建筑的结构及土建施工墙面地面抹灰后进行.5.3.3。工艺流程选择导线-穿带线-扫管-放线及断线-带护口-导线与带线的绑扎穿线导线接头-接头绝缘包扎-线路检查-绝缘摇测5。.4。选择

31、导线应根据图纸设计要求选择导线的规格型号,干线采用交联电缆,支线采用塑料绝缘铜线.相线。零线及保护线的颜色应加以区分。严格区分线色、线径,按相线A黄色、B绿色、红色、零(N)浅蓝色、保护线(PE)黄、绿双色、控制线白色来分色穿线,穿线时相线分别为红、绿、黄色,零线为蓝色,地线为黄、绿双色。开关必须断相线,相线必须在罗口灯的中心点。装灯前用00V摇表进行次绝缘电阻摇测,装上灯后再测量1次,电阻值不得小于0.5。5。35。穿线与断线在土建墙、柱拆完模板后,电工即可进行穿带线工作,如有堵塞现象,提前处理,以免混凝土强度上来后造成施工困难.穿线作业每组不小于2人.穿完带线后在穿线前线进行扫管工作,确保

32、管路畅通,方可穿线.穿线时管口的护口要齐全,以免损伤导线的绝缘皮,穿线时如遇到拉不动现象,要找出原因,排除后在进行穿线,不要硬拉硬拽,以免拉伤导线。建筑物抹灰和楼地面工程结束后可及时进行管内穿线.穿线不得有接头,不得有背扣扭花、线芯损伤、接帽松动、露出铜芯等弊病.穿线前管内不得有积水以及潮气侵入,必须保证导线绝缘强度符合规范要求。断线时导线预留长度符合下表要求:断线部位导线预留长度配电箱内导线电箱周长的12开关盒、灯头盒内导线1mm进出户导线150mm5.6。导线连接穿线完成后进行导线接头,在配电箱背后的导线可采用铜套管压接。支线绕接,其缠绕圈数不得小于6圈,然后涮锡包头。涮锡包头应及时,焊剂

33、采用松香酒精液,包扎胶布,里面一层防水胶布,外面包一层黑胶布。多股铜芯线压接应先涮锡,并选择材质与规格相同的接线端子,清除端子孔内的氧化膜,插入线芯后,用压线钳压紧,导线外露部分小于12mm。铜芯导线及铜接线端子涮锡时不应使用酸性焊剂,可采用3:松香、洒精配比焊剂5。3。7。绝缘摇测线路连接完包扎2层绝缘胶布,检查无误后,进行导线的绝缘摇测.先摇测干线,后摇测支线,发现问题当时处理,作好记录。选择兆欧表为500V,量程为050。在电器器具未安装前进行摇测,先将灯头盒内的导线分开,开关盒内导线接通,每户每支路都必须有摇测记录,并做好记录,照明线路的绝缘电阻值不小于0.5 M。在电器器具安装后,断

34、开开关进行第二次绝缘电阻摇测,方法与标准同第一次摇测.。配电箱、柜安装工程5。5。1.材料要求铁制配电箱盘的箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。二层底板和箱门厚度不小于.5,箱内各种器具应安装牢固,导线排列整齐,并有产品合格证,应为两部定点厂产品。箱内的绝缘导线的规格型号必须符合设计要求,并有产品合格证和“CC认证证书.5.5.2。作业条件随土建结构预留好配电箱的安装位置。待抹灰、喷浆及油漆全部完成后安装配电箱盘面。5。5。3。工艺流程 选择配电箱型号弹线定位安装配电箱 绝缘遥测导线与器具接线5。5。安装要求配电箱安装应严格按照设计图纸给定的尺寸作业.配电箱定位依据土建给出的5

35、0水平线。箱体稳好后进行箱体四周应填充密实,填充时注意箱体变形现象。安装时保证一管一孔,严禁开通孔和电气焊开孔。管进箱应保证螺母出露3扣丝,进箱长度一致。层配电箱暗装下皮距地0mm;户配电箱暗装下皮距地10m.1F公共房间照明箱明装时下皮距地1200mm。在同一建筑物内,同类箱盘的高度一致,允许偏差为m.箱盘上、柜内配线需排列整齐,接线走向合理,并绑扎成束并适当固定。盘面引出及引进的导线留有适当余度,以便与检修。N系统中的零线应在箱体或盘面上的进户线处作好重复接地.配电箱盘安装牢固,平直.其垂直度当箱高5cm以下时允许偏差为1.5m;箱高5m以上下时允许偏差为3mm其高度允许偏差为m。根据开关

36、厂出具的配电柜底盘尺寸制作基础,采用10槽钢,槽钢焊接不下于2接地螺栓。配电柜基础按照安装孔位用电钻打孔,将柜基础埋到混凝土楼地面中,使柜基础出露楼地面5080mm.经楼地面作业完成,待到面能够上人后,将配电柜固定在基础上,用螺栓紧固。配电柜基槽深度不小于20m.配电柜的基础用型钢固定,先调直型钢,然后按图纸要求预制加工基础型钢架,并刷好防锈漆;按施工图所标位置,将预制好的基础型钢防在预留铁架上,用水准仪或水平尺找平、找正.最终基础型钢顶部高出地面0m为宜,与铁件焊接要牢固,基础型钢并且于地线进行焊接。电柜与基础型钢之间连接采用螺栓固定,低压柜一般钻12的2孔,用M12镀锌螺栓固定。5。5.安

37、装事项绝缘摇测无问题后,进行配电箱安装工程,在安装前进行外观检查,内部电器元件的完好程度。各种元件出厂合格证齐全,在安装过程中要特别注意成品保护,安装完后箱壳加保护罩,以免损伤漆面。安装时接线要正确,单股导线要绕螺丝圈压紧,多股导线压接线端子,涮锡后在与电器元件连接。配电箱箱体和盘芯应用专用接地螺栓和接地母干线可靠连接,接地线要使用黄绿双色线。箱体不应作为其它电器的接地导线,箱内金属安装底板、电器开启门均应与箱内PE母排可靠连接。闸具位置应与支路相对应配电箱下面应装设卡片框,明显标识路别及容量。箱体内应贴有配电支路控制线回路接线系统图。配电柜安装允许偏差配电柜安装允许偏差执行下表所示。项次项目

38、允许偏差值(mm)检查方法GB标准基础型钢不直度每米1拉线尺量全长52水平度每米1全长5不平行度全长5配电柜箱盘垂直度1。5/100吊线、尺量成排盘面平整度拉线、尺量塞尺盘间接缝25。.6.配电柜、箱、盘接地线安装要求配电柜、箱、盘的金属框架及基础型钢必须接地线连接。装有电器的可开启门,应用软编织铜线连接,且做有标识.压成套配电柜,动力、照明配电箱应有可靠的电击保护,箱柜内保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜箱内保护导体最小截面积不应小于下表规定。相线的截面积S(mm)相应保护导体的最小截面Sp(mm)S1616S353540040S80S80S16S200S4注:S指

39、柜、箱电源进线相线截面积,且两者(S、Sp)材质相同。5。6。开关、插座安装工程5。6。1.材料要求各种开关、插座的规格型号必须符合设计要求,并且具有产品合格证和“CC”认证证书。材料进场通过建设单位、监理单位确认。5。6。2。作业条件各种管路盒子已经敷设完毕,盒子收口完整导线已穿完,并已作好绝缘摇测.内墙面的浆活、油漆等装饰装修工作均已完成。56.3。工艺流程清理-接线-安装5.6。工艺要求本工程选用的开关插座均为暗装,开关距地1。4。普通插座为安全型,距地1.5。安装前先将盒子内残存的灰浆剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦干净。开关位置应与灯位相对应,同一区域内的开关方

40、向一致,距门口尺寸为15020mm.强电插座与弱电插座并列时尺寸间距大于50mm。开关不得置于单扇门后。开关翘板向上为合,下为关插座应严格按设计图纸尺寸预埋线盒,必要时应躲开热力管道及暖气片安装。安装好的面板要端正、严密,并与墙面平齐.开关断线.低于。4的金属壳灯具应作接地线。开关、插座安装时接线要正确,单股导线折回头,压接在器具的接线端子上,导线不得裸露在外面。开关断火线,插座接线确保左孔接零线,右孔接相线,三孔插座上孔接地线(左零右火上接地)。安装螺丝一律采用镀锌标准件,螺丝压接时,导线线芯应弯成双芯。安装后进行一次外观清理,然后通电调试。安装允许偏差,盒垂直度为0.5m;盒高度在并列安装

41、时为0。5mm,在同一场所安装时为5m;盒凹进墙面深度为mm。8.灯具安装工程5。1。材料要求灯具型号规格必须符合设计要求和国家标准规定灯具配件齐全无机械损伤变形现象所有灯具应有产品合格证塑料圆台应有足够的强度受力后无变翘变形等现象。8。2。作业条件顶棚及墙面的抹灰油漆粉刷完成等可开始进行灯具安装工程。8.工艺流程灯具检查组装灯具-安装灯具-通电试运行.8。4。工艺要求检查灯具完好无损后,按设计图纸来安装灯具,户内灯具均采用普通灯口吸顶安装,先将线盒内清理干净,用塑料圆台安装在盒子上,从塑料圆台甩出的导线留出适当维修长度,削出线芯,然后将多余线推入盒内.将线芯绕圈压在灯口螺丝上,灯具均安装在每

42、个房间的中央位置。灯口安装在塑料圆台的中心,塑料圆台安装紧贴顶板,安装牢固,严密,无倾斜松动等现象。相线接灯心,灯口外丝接零线。公用照明用普通灯口吸顶安装,由声光控开关控制。.。5。吊链日光灯安装根据设计图纸确定出日光灯位置,日光灯采用吊链安装,灯具应水平安装;成排成行.日光灯的圆台应完全遮盖住灯头盒,对着灯头盒的位置打好进线孔,将电源甩入灯箱,在进线孔处应套上绝缘护套加以保护。找好灯头盒的位置,在灯箱的底板上用电钻打好孔,用机螺丝拧牢固。灯箱固定好后,然后将线头接入灯箱内端子板,把灯具的反光罩固定在灯箱上,并将灯箱调整顺直,最好把日光灯管安装好。各种灯具、灯头线接线时软线应拧紧涮锡后进行,日

43、光灯配线采用铜导线,截面不下于0.5m2。成排灯具安装中心线偏差不大于5m.5。9。建筑物接地系统及安全措施5.9.接地极接地极为建筑物基础底梁上的上下两层钢筋中的2根主筋通长焊接形成的基础接地网.9.接地及安全措施本工程的接地采用共用统一的接地极。要求接地电阻不大于0。5,实测不满足要求时增设人工接地极.凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。本工程采用总等电位联结,总等电位板由紫铜板制成,应将建筑物内保护干线、设备进线总管等进行联结,总等电位联结互采用4热镀锌扁钢,总等电位联结均采用等电位卡子,禁止在金属管道上焊接。所有金属管道、金属构件均等电位联结。具体做法参见标准图集(251)等电位联结安装.过电压保护:在电源总配电柜内装第一级电涌保护器(SD)。(5)接地线焊接地线焊接长度允许偏差为扁钢,圆钢6D,圆钢和扁钢6D(为扁钢宽度,D为圆钢直径)。扁钢搭接焊至少3个棱边,圆钢焊接双面。各种焊接的搭接长度应符合施工验收规范规定.圆钢应焊接双面,扁铁应少焊接3个棱边。各种焊接应牢固、饱满.焊接质量良好,不夹渣、不咬肉、焊缝均匀,焊接后清除焊渣.5.。3。工艺流程 接地体安装接地干线及总等电位连接
