电力公司装表中级工试题之识图与绘图.docx

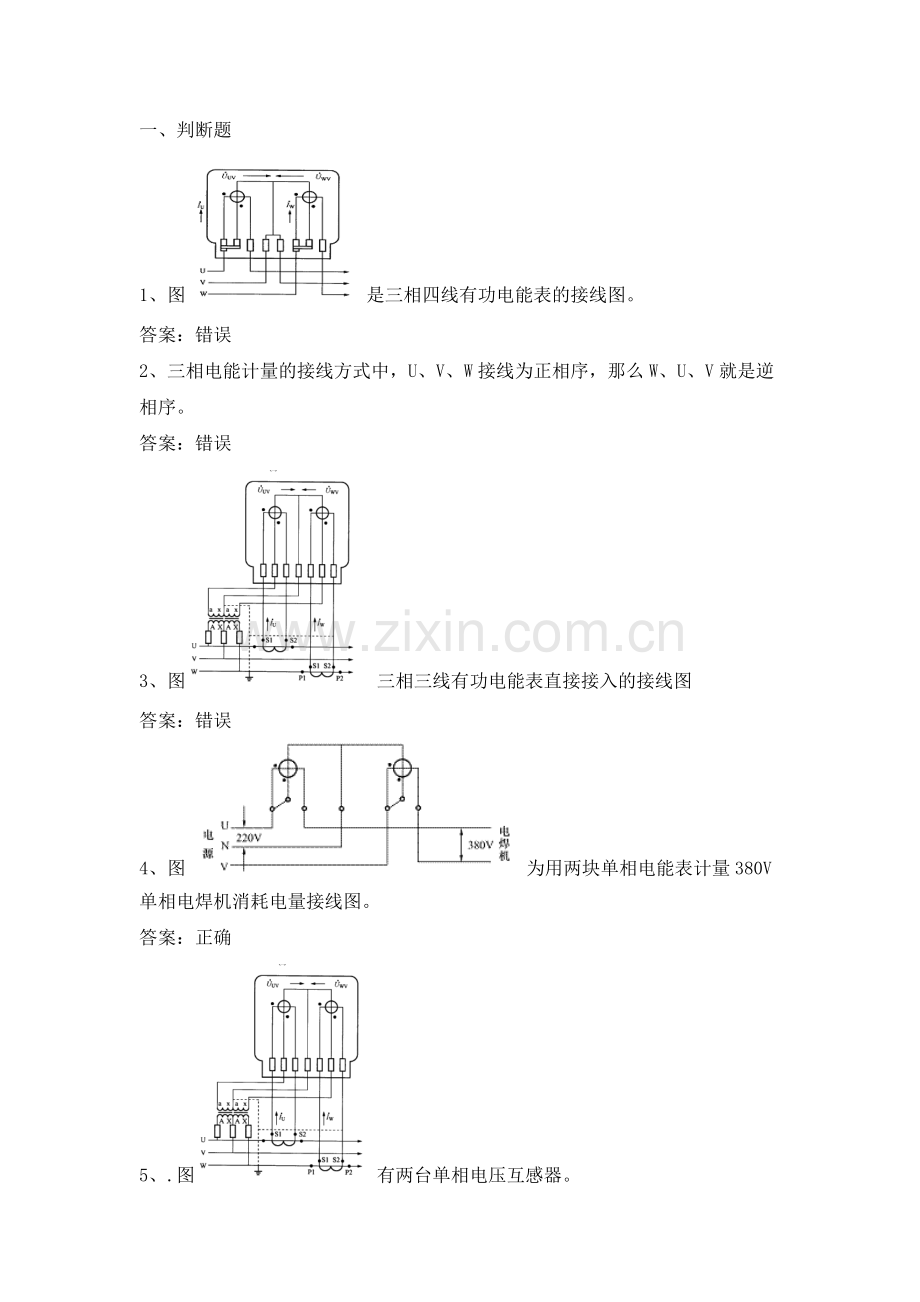

一、判断题
1、图是三相四线有功电能表的接线图。
答案：错误
2、三相电能计量的接线方式中，U、V、W接线为正相序，那么W、U、V就是逆相序。
答案：错误
3、图 三相三线有功电能表直接接入的接线图
答案：错误
4、图为用两块单相电能表计量380V单相电焊机消耗电量接线图。
答案：正确
5、.图有两台单相电压互感器。

答案：正确

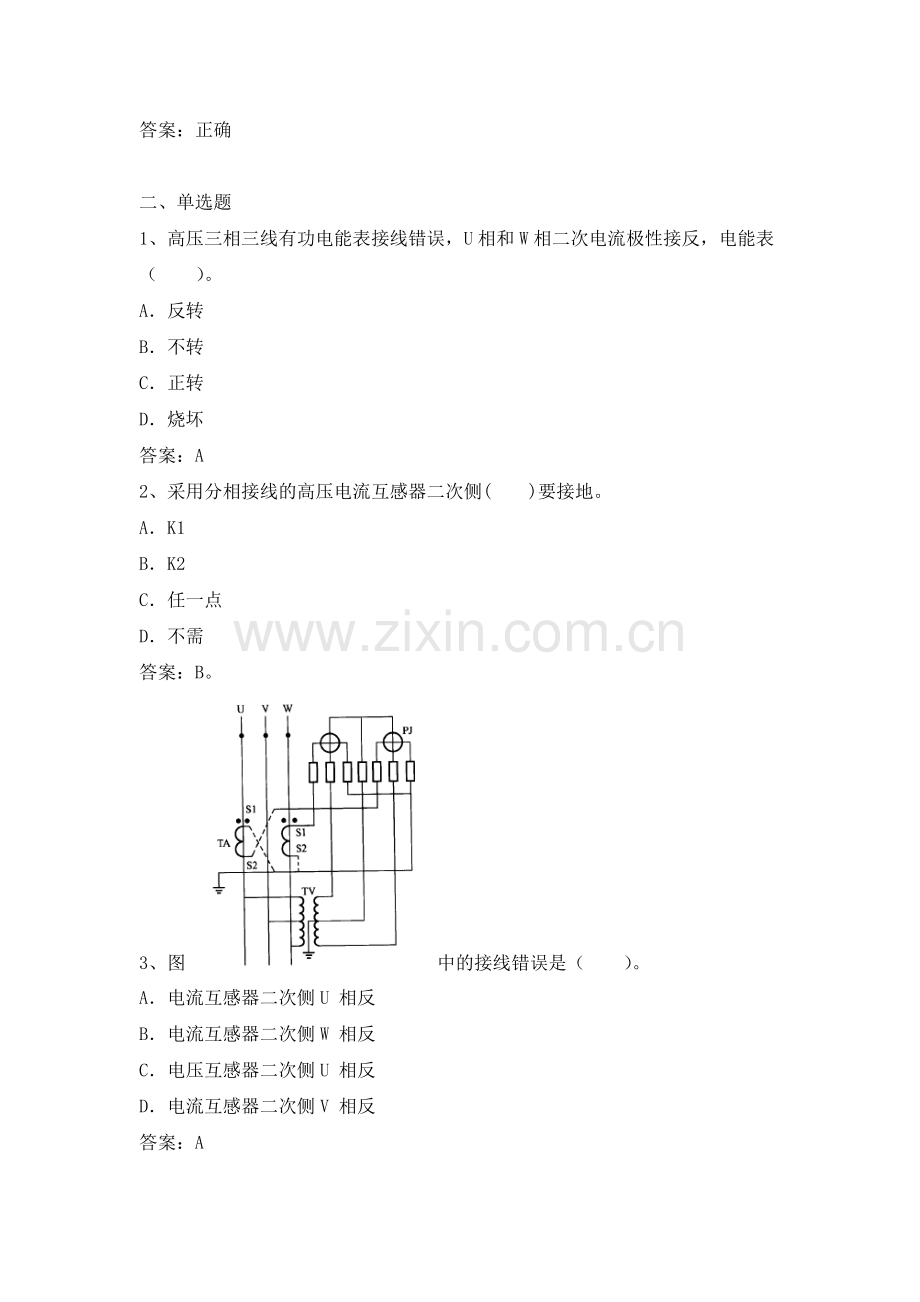

二、单选题
1、高压三相三线有功电能表接线错误，U相和W相二次电流极性接反，电能表（ ）。
A．反转
B．不转
C．正转
D．烧坏
答案：A
2、采用分相接线的高压电流互感器二次侧( )要接地。
A．K1
B．K2
C．任一点
D．不需
答案：B。
3、图 中的接线错误是（ ）。
A．电流互感器二次侧U 相反
B．电流互感器二次侧W 相反
C．电压互感器二次侧U 相反
D．电流互感器二次侧V 相反
答案：A
4、当电流互感器一、二次绕组的电流 L1 、K1的方向相反时，这种极性关系称为（ ）。
A．减极性
B．加极性
C．正极性
D．同极性
答案：A
三、多选题
1、三相三线有功电能表接入的电流是（ ）。
A．U相
B．V相
C．W相
D．N相
答： AC
2、电能计量装置电压、电流二次回路（ ）各相导线应分别采用黄、绿、红色线，中性线应采用黑色或采用专用编号电缆。
A．W、U、V
B．U、V、W
C．B、A、C
D．A、B、C
答：BD
