应达电炉保养列表.doc

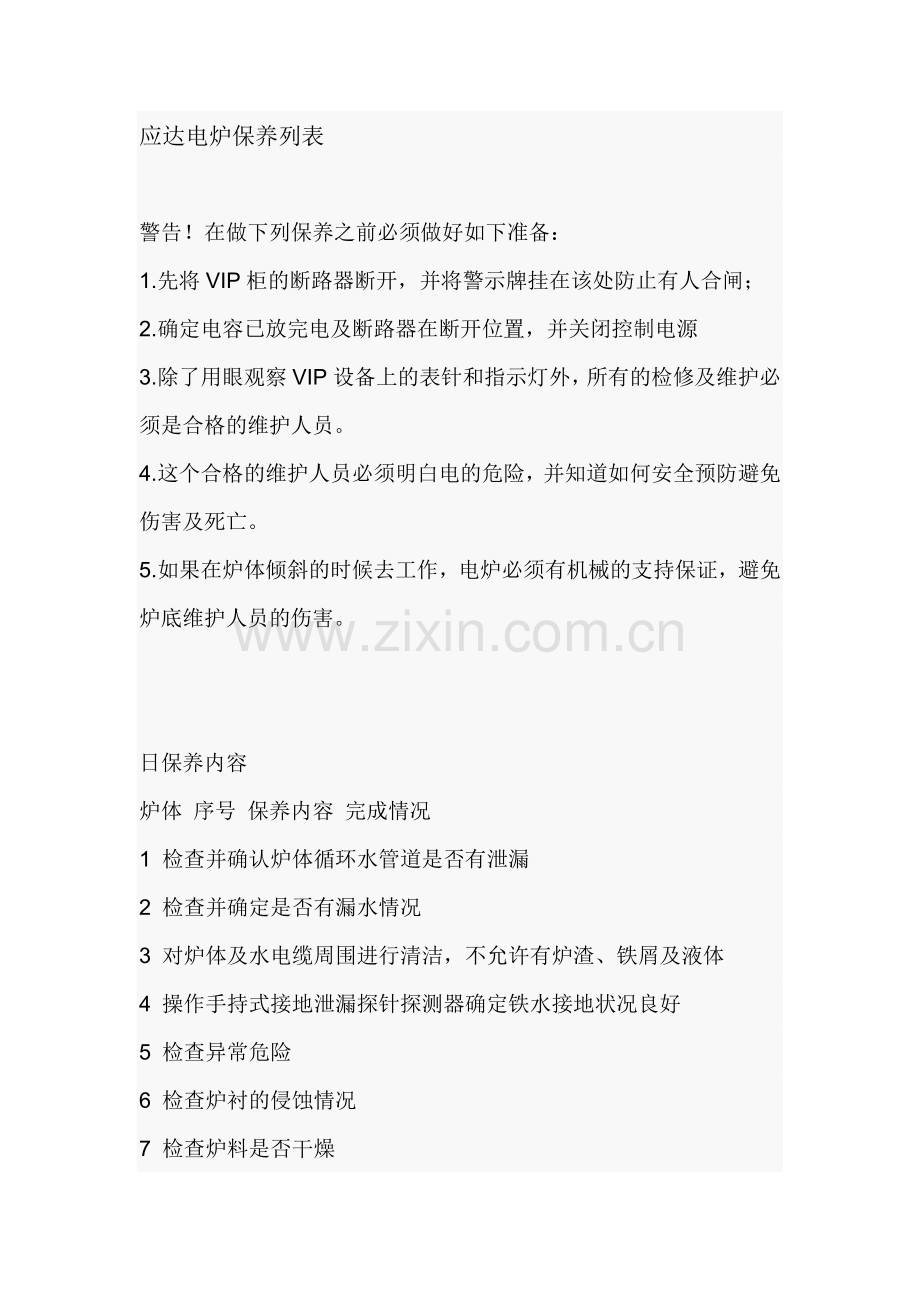

应达电炉保养列表 警告！在做下列保养之前必须做好如下准备： 1.先将VIP柜的断路器断开，并将警示牌挂在该处防止有人合闸； 2.确定电容已放完电及断路器在断开位置，并关闭控制电源 3.除了用眼观察VIP设备上的表针和指示灯外，所有的检修及维护必须是合格的维护人员。 4.这个合格的维护人员必须明白电的危险，并知道如何安全预防避免伤害及死亡。 5.如果在炉体倾斜的时候去工作，电炉必须有机械的支持保证，避免炉底维护人员的伤害。 日保养内容 炉体 序号 保养内容 完成情况 1 检查并确认炉体循环水管道是否有泄漏 2 检查并确定是否有漏水情况 3 对炉体及水电缆周围进行清洁，不允许有炉渣、铁屑及液体 4 操作手持式接地泄漏探针探测器确定铁水接地状况良好 5 检查异常危险 6 检查炉衬的侵蚀情况 7 检查炉料是否干燥 VIP 1 水系统运行的情况下检查所有管道是否有渗水情况 2 检查VIP柜内是否有冷凝水，如有是否是水温过低造成 3 检查所有工作状态灯及故障灯是否能正常工作 4 在24v控制电源工作的条件下，检查并操作VIP柜上GLD装置是否正常工作 冷却塔及应急水 1 检查冷却塔水槽蓄水状况 2 检查喷淋泵运行状况 3 检查风机运行状况 4 检查应急水压力 周保养内容 炉体 1 清理线圈外的炉渣或金属物体 2 检查水控制柜（包括清理水控制柜、检查并旋紧已松的接线） 3 检查炉衬使用状况、裂缝、钻铁情况 4 检查炉体铜排是否存在打火或过热现象。检查并紧固铜排螺丝 5 检查水冷电缆的包扎情况 6 检查并操作所有水路上的开关，保证能正常动作，特别是保护开关 VIP 1 检查VIP柜内铜排是否有打火或过热现象 2 检查VIP柜内电容是否有渗油现象 3 检查铜排有无发热或螺丝松动现象 4 检查所有保护是否符合设备要求 冷却塔及应急水 1 每星期对冷却塔放水并清理 2 检查并操作应急冷却系统是否能正常工作（如，发电机等） 3 对所有运转部位加注润滑油 应达电炉月保养列表 警告！在做下列保养之前必须做好如下准备： 1.先将VIP柜的断路器断开，并将警示牌挂在该处防止有人合闸； 2.确定电容已放完电及断路器在断开位置，并关闭控制电源 3.除了用眼观察VIP设备上的表针和指示灯外，所有的检修及维护必须是合格的维护人员。 4.这个合格的维护人员必须明白电的危险，并知道如何安全预防避免伤害及死亡。 5.如果在炉体倾斜的时候去工作，电炉必须有机械的支持保证，避免炉底维护人员的伤害。 月保养内容 炉体 序号 保养内容 完成情况 1 打开所有炉体观察窗 2 检查线圈是否有过热现象或变颜色 3 检查线圈处软管卡箍是否坚固 4 检查线圈处水管是否通畅，没有弯折的趋势 5 检查支撑木底部区域是否有燃烧过的痕迹或炭化状况 6 检查磁轭螺丝的松紧度 7 检查电炉上筑体不锈钢拉杆是否坚固拉紧 8 检查旋转炉盖升降柱连接螺丝是否紧固无松动 9 检查旋转炉盖升降机构S槽及凸轮轴是否磨损严重并清理加油 10 检查旋转炉盖升降机构防尘罩是否伸缩正常并及时维修 11 检查旋转炉盖升降机构油缸是否漏油 12 检查双油缸开启炉盖转换拉杆长销轴是否锁定到位 13 检查双油缸开启炉盖转换拉杆手柄定位销是否到位、无弯曲 14 检查单油缸开启炉盖转换拉杆长销轴及后钢板钩是否锁定到位 15 检查单油缸开启炉盖转换拉杆后钢板钩定位销是否到位、无弯曲 16 检查所有缸开启炉盖油缸底座固定螺栓是否紧固 17 检查所有缸开启炉盖油缸油缸是否漏油 18 调整炉盖开启或升降速度必须15秒 19 检查炉体举升油缸上下部的固定螺栓是否旋紧、无松动 20 炉体举升油缸上下部的轴销是否工作正常、无噪音 21 检查炉架轴销座固定螺栓是否旋紧、无松动 22 炉架轴销是否工作正常、无噪音 23 检查电炉基础固定螺栓是否旋紧、无松动 24 炉体举升下降是否平稳、无明显晃动，停顿时是否有自动下降现象 25 炉体所有转动部位加注耐热润滑油 26 检查所有软管及水冷电缆的表面和隔热套管是否损坏 27 检查所有水冷电缆两头铜锁母是否漏水 28 检查所有水冷电缆、水冷软管捆扎是否完好，水冷电缆极性交叉捆扎 VIP柜 1 检测VIP循环水的导电率（正常值10us，超过2030us则更换去离子芯） 2 用吸尘器将柜内的尘土清理 3 紧固所有模块上的接线端子 4 检查并紧固电源柜内所有的接线柱 5 对SCR触发模块、主控板等主要控制板进行清灰 冷却塔及应急水 1 检查冷却塔风扇的传动皮带确认没有松动 2 确认冷却塔处的温度开关的设定位置是否正确 3 检查并操作冷却塔水池加热装置是否能与温度开关联动正常工作 4 检查并操作冷却塔水池补水浮球阀及液位报警装置是否能正常工作 5 清理冷却塔内污垢及喷淋水泵吸口的过滤器 6 检查冷却铜管的表面是否结垢、没有损坏的倾向 7 检查并清理冷却塔吸风塑料过滤网板 8 冷却塔运转的部件加注润滑油 9 检查并操作应急冷却系统是否能正常工作 10 每月对水质检测一次 1 坩埚模具的确定中频炉坩埚是中频炉重要组成部分，要具有耐高温、绝缘、隔热、能量传导作用，要具备抗冲涮，抗压的能力，此外，还必须具有电气特性和不影响磁场的搅拌能力。模具的大小、深度，决定炉壁和炉底厚度。模具过大，炉壁会变薄，其静压强随坩埚容量而增加，坩埚壁承受的冲刷力增加影响炉龄，但可以提高功率因数。模具过小，炉壁变厚，静压强随坩埚容量相应减小，坩埚壁承受的冲刷力减小，有利于延长炉龄，但电阻也随着增加，降低了功率因数，增加了生产成本。因此，选择适宜模具相当重要。2 坩埚炉料的选择除要求的理化指标外，炉料膨胀系数越小越好，以免使用中因反复的温差效应产生膨胀裂纹，影响坩埚寿命。根据设备的型号、熔炼物料的酸碱度和熔炼时的温度控制来确定。目前，国内的中频炉坩埚的砌筑料多采用石英砂和高铝土料。高铝土料较适应500kg以下的中频炉，500kg以上中频炉坩埚制作,则采用干式石英砂，2t熔炼炉用石英砂料最合适。石英砂料材料由天然矿石精选加工而成，其质量好坏主要取决与SiO2含量的高低及其粒度配方。改变坩埚的制作可以提高炉龄，酸性坩埚是用酸性氧化物制作的坩埚。用于制作酸性坩埚的氧化物主要为SiO2。几乎所有的酸性坩埚都是用SiO2为主的耐火材料制作，特别适用于530t容量的大型感应炉。通过试验，表1中，石英砂理化指标第1种的膨胀系数为7%，第2种的为0.5%2，第2种和粒度配较合适。3 捣筑工艺捣筑工艺，主要取决于捣筑的均匀程度和密实度。捣筑现场，一定要清洁无杂物。捣筑前，要将所用工具检查一遍，不能有铁锈和掉渣现象存在。检查线匝的耐火保护层。若有缺损，应用耐火材料修补，对线匝进行保护，防止熔炼的液体物侵入后接触线匝。安装漏炉报警系统，使测试系统确保正常运行。铺炉。用长于炉深300mm的石棉布，将炉膛壁铺两层，接口错开，并用涨圈撑紧。炉料用前要精选。使用时，不能将炉料拆开包装后直接加入炉膛内。最好是备一个容器（容量为15袋左右炉料），把多袋料倒在一起混合、彻底搅拌，把炉料中可能存在的纸片、线头等杂物拣出，并用高磁铁把炉料处理一遍。筑炉底。炉底承受的温度最高，而且炉底在使用一定周期后会形成凹槽，该凹槽上部就成为炉壁。捣筑不密实，很容易造成漏炉现象发生。铁坩埚模，使用时，要先除锈，其透气孔在4mm以下，必须用透明胶布粘住，防止漏石英砂而使捣筑不密实。炉底打到所需高度时，将底部刮平，即可放置坩埚模。应保证坩埚模与感应圈同心，上下垂直，模样尽量与所筑炉底紧密结合。坩埚调整同心后，将坩埚固定，避免炉壁打结时石英砂产生位移。坩埚放置不同心同样影响炉衬的使用寿命（中心偏差不大于5mm）。炉壁捣筑，每次加料前，先将接触面刮毛，底层加料深度不能大于150mm，以便能和底部更好筑成一体。底层以上部加料100130mm，捣筑30min左右，依次振捣直到筑炉结束。先用叉后用铲，叉要垂直叉下，垂直拔起，不能摇晃，每一圈分3层叉，即靠坩埚一层、靠胶泥一层，中间一层。捣筑人员要交叉作业，用力均匀。4烘炉焙烧炉衬烘炉与烧结焙烧过程，主要是将石英石英磷石英方石英转变过程。随升温速度变化，第一阶段500以下时，主要是排除水分，包括硼酸变为硼酐放出结晶水，石英处于松散状，水蒸汽易透出，但炉衬四周妨碍蒸汽外逸。因此，前期速度可快点。因为400左右为保温排气阶段，应保持1h。进入500650期间，硼酸开始变化，低温石英开始转变，周界出现液相。为防止硼酸蒸发转移，应加快升温速度。8501250，石英开始向鳞石英转变，进入初步烧结，应减慢升温速度。1250石英激烈转变为鳞石英，超过1470逐渐转变为方石英，膨胀开裂倾向很大，应慢速升温。在15001550，保温23h。烘炉期间，应注意以下事项。烘炉结束后，SiO2多晶转变十分缓慢，靠铁水为烧结层，中间为过渡层，近感应器为松散层。即使烘炉烧结完成，那也是表层很薄一层。使用前，应严格控制温度变化，防止温度大起大落，产生裂纹，影响坩埚寿命。靠这种结构能防止透烧开裂，保持炉衬整体性和可靠性。炉料要低碳少锈，低温缓慢升温，高温满炉烧结。出一炉铁水时，先倒出容量的1/3后重新加满，再倒出容量的1/2重新加满，第3次全部倒完。停炉后用石棉布把炉口封好，减少供水量，延缓冷却速度避免产生裂纹。新筑好的炉衬必须连续使用7-8炉以上，以便烧结层的形成。此阶段，由于炉衬中仍有水汽，烧结层没有完全形成。为防止对感应圈绝缘的影响，炉衬强度较差，所以送电不超过额定功率85%，以减少金属液在磁场搅拌时冲刷坩埚。5后期管理新筑的炉衬要作好以下几方面工作。熔料要选用干净，干燥，无油污的材料，以便建好炉壁的烧结层。前几炉避免大功率送电熔炼，大功率会产生很大的电磁搅拌力，把还没有完全牢固的炉衬烧结层冲刷掉。加铁要轻、要匀用力掷铁，碰到炉壁容易把很薄的烧结层损坏，造成消耗脱落，影响炉衬寿命。均匀加铁能平衡炉温防止结壳。使用中要勤捞渣，炉渣的熔点高于熔料的熔点，炉渣结壳熔料不能和溶液接触，熔化困难炉衬坩埚底部受高温侵蚀。熔炼过程中切记避免温高。温度与炉料的消耗成正比，温度越高炉料消耗越快，危险度越高。浇注铁水的出炉温度要控制在1450以下，熔炼温度控制在1300左右，保温温度控制在液面不结壳为宜。炉衬日常检查，开炉时检查炉壁有无裂纹、掉块现象，若有及时处理。6 小结对于中炉炉衬的寿命，筑炉选用的材料很关键，应注重理化指标、颗粒度的配比。严格控制筑炉工艺，虽说工艺不复杂，但至关重要。合理控制烘炉温度，保证各阶段的目标能实现。注重后期管理，严格控制熔炼物理化指标与合理配比，认真执行熔炼工操作规程，精心维护，科学操作，即可延长坩埚的使用寿命，把生产成本降下来。1 中频炉自动下料调整工开机前严格保证生产线安全用电自动控制系统灵敏可靠、设备正常运转。 2 调整工开机前必须先打开分水器，放掉余留在气管内的积水。3 调整工开机前必须检查气动控制系统是否灵敏可靠，包括手动控制机构和机动控制机构。检查法:分别按手动按钮及机动撞击板，其指令能灵活控制压紧装置即可。（一 ）中频炉操作部分:1 接通冷却水，检查各个出水管道是否畅通并使水压表压力0.8kg/cm22 合上墙上铁壳开关，然后合上“电源总开关”，交流电压表有指示，进线灯亮，表明三线电源均有电。3 按“控制电路接通”按钮，“控制电路通”黄色指示灯亮。控制箱上2只照明灯亮，同时整流触发器电流表、15V逆交稳压电源、24V功放电源表均有指示。4 将控制箱上“检查工作”开关置于工作位置。5 按“主回路合”按钮主回路通黄色指示灯亮。6 将右前门上电位器反时针方向退到O位(调整时最好是这样)，然后按“逆变起动”按钮.此时直流电 压约有100伏指示(如没有电压，起动不会成功)，待23秒即可听到中频炉叫声，逆变工作黄灯亮。7 在阻抗频率比较合适的条件下，就可以顺时针方向调右门上电位器，使整流电压上升，直流电流上升，中频炉电压、功率均上升，此时应注意满足:Ua=(1.21.4)Ud.8 待加热到合适温度时，可降低功率，然后按“逆变停止”按钮。9 如不再加热则先断主回路，后断控制电路，最后分电源总开关。10 停电之后，不能立即关断冷却水，至少应再通水15分钟，方可停水。11 注意地面上的水，铁屑不能掉进电线沟，以避免发生短路.并定期(每月一次)检查电线沟是否有积水或杂物。12 炉膛如有破裂，应立即停机，更换炉膛管，否则危及人身安全，更换炉膛管之时防止碰伤感应圈，并进行晾干，待测量绝缘合格方能使用。13 装置在运行时，如突然发生故障，应立即停机维修，在排除故障之后，再次起动时，炉内应没有料(即空载起动)，才能成功，带负载无法起动。（二）中频炉安全操作流程：1 开动前，应先检查冷却水、润滑及接地情况，确认正常后方能启动。2 冷却水压力不得低于规定值。停机15分钟后，方能停水。3 禁止在热状态下连续启动，禁止超载运行。4 如遇停水，或棒料超温等异常，应立即停机。5 运行中，必须把电流、电压按规定匹配，开机人员不得离开。6 每班检查炉膛，发现异常，应即停机，每班检查电线沟有否积水或杂物，并及时处。
