高压电工培训-第五章-高压电气设备.ppt

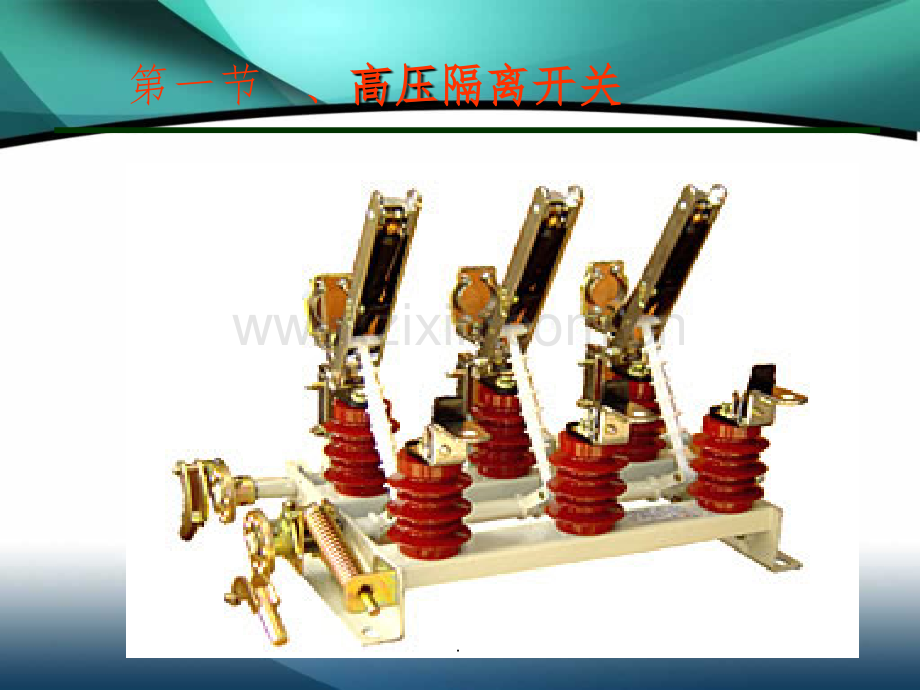

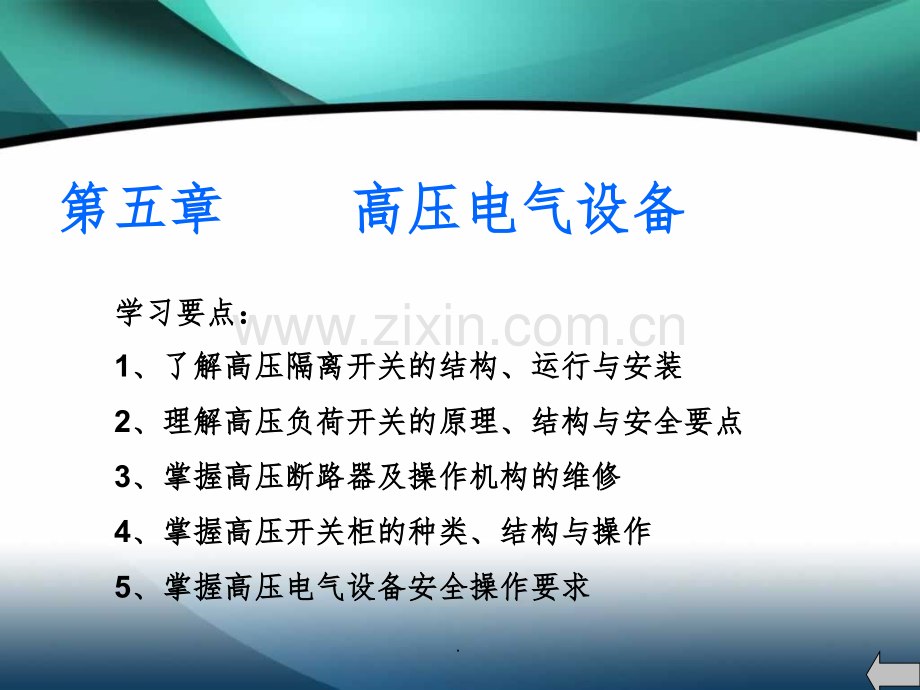

第五章第五章 高压电气设备高压电气设备学习要点：学习要点：1、了解高压隔离开关的结构、运行与安装、了解高压隔离开关的结构、运行与安装2、理解高压负荷开关的原理、结构与安全要点、理解高压负荷开关的原理、结构与安全要点3、掌握高压断路器及操作机构的维修、掌握高压断路器及操作机构的维修4、掌握高压开关柜的种类、结构与操作、掌握高压开关柜的种类、结构与操作5、掌握高压电气设备安全操作要求、掌握高压电气设备安全操作要求.第一节 、高压高压隔离开关隔离开关.一、一、高压高压隔离开关外观图隔离开关外观图.二、二、高压高压隔离开关的作用隔离开关的作用 隔离开关又称隔离刀闸，是一种高压开关电器。因为它没有专门的灭弧装置，故不能用来切断负荷电流和短路电流。使用时应与断路器配合，只有在断路器断开时才能进行操作。隔离开关在分闸时，动静触头间形成明显可见的断口，绝缘可靠。高压隔离开关具有以下作用高压隔离开关具有以下作用高压隔离开关具有以下作用高压隔离开关具有以下作用 （1）隔离电源。（2）倒闸操作。（3）接通和断开小电流电路。.三、三、高压高压隔离开关的要求隔离开关的要求 按照隔离开关所担负的任务，应满足的要求为：按照隔离开关所担负的任务，应满足的要求为：按照隔离开关所担负的任务，应满足的要求为：按照隔离开关所担负的任务，应满足的要求为：（1）隔离开关应具有明显的断开点。（2）隔离开关断开点之间应有可靠的绝缘。（3）隔离开关应具有足够的热稳定性和动稳定性。（4）隔离开关的结构要简单，动作要可靠。（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。.四、四、高压高压隔离开关的技术参数隔离开关的技术参数 隔离开关的技术参数包括下列内容隔离开关的技术参数包括下列内容隔离开关的技术参数包括下列内容隔离开关的技术参数包括下列内容:（1）额定电压 指隔离开关长期运行时所能承受的工作电压。（2）最高工作电压 指隔离开关能承受的超过额定电压的最高电压。（3）额定电流 指隔离开关可以长期通过的工作电流。（4）热稳定电流 指隔离开关在规定的时间内允许通过的最大电流。（5）极限通过电流峰值 指隔离开关所能承受的最大瞬时冲击短路电流。.五、高压高压隔离开关的分类隔离开关的分类 隔离开关的分类隔离开关的分类隔离开关的分类隔离开关的分类 （1）按装设地点的不同，可分为户内式和户外式两种。（2）按绝缘支柱数目，分为柱式、双柱式和三柱式三种。（3）按动触头运动方式，可分为水平旋转式、垂直旋转 式、摆动式和插入式等 （4）按有无接地闸刀，可分为无接地闸刀、一侧有接地闸刀、两侧有接地闸刀三种。（5）按操动机构的不同，可分为手动式、电动式、气动式和液压式等。（6）按极数，可分为单极、双极、三极三种，以及按安装方式分为平装式和套管式等.六、高压高压隔离开关的型号隔离开关的型号隔离开关的型号隔离开关的型号隔离开关的型号隔离开关的型号隔离开关型号、规格一般由文字符号和数字表示：第一单元：产品字母代号，隔离开关用G；第二单元：安装场所代号，户内用N，户外用W；第三单元：设计序列顺序号，用数字1、2、3、表示；第四单元：额定电压，kV；第五单元：其他标志，如T表示统一设计，G表示改进型，D表示带接地刀闸，K表示快分型等。第六单元：额定电流，A。.七、GN6和和GN8型隔离开关型隔离开关.七、GN6和和GN8型隔离开关型隔离开关 这两种型号的隔离开关均为三极（三相）式，其结构基本相同，所不同的是GN6型为平装式，采用支柱瓷绝缘子，而GN8型为穿墙式，部分或全部采用套管绝缘子。导电回路主要由闸刀（动触头）、静触头和接线端等组成。操动机构通过连杆转动转轴，再通过拐臂与拉杆瓷瓶使各相闸刀作垂直旋转，从而达到分、合闸的目的。这两种隔离开关安装使用方便，即可垂直、水平安装，又可以倾斜甚至在天花板上安装。.八、八、GW5-35D型户外隔离开关型户外隔离开关 户外隔离开关分单柱式、双柱式、V型式和三柱式等。它采用双柱式结构，制成单极形式，借助连杆构成三相连动。每极有两个棒式绝缘子，并组成“V”形装在同一个底座内的两个轴承座上。闸刀做成两段式，各固定在棒式绝缘子的顶端，可动触头成楔形连接。操动机构动作时，两个棒式绝缘子同速反向旋转90，使隔离开关断开或接通。.高压负荷开关高压负荷开关.一、高压负荷开关的用途高压负荷开关的用途 高压负荷开关是一种结构简单，具有一定开断和关合能力的开关电器。它具有灭弧装置和一定的分合闸速度，能开断正常的负荷电流和过负荷电流，也能关合一定的短路电流，但不能开断短路电流。因此，高压负荷开关可用于控制供电线路的负荷电流，也可用来控制空载线路、空载变压器及电容器等。高压负荷开关在分闸时有明显的断口，可起到隔离开关的作用，与高压熔断器串联使用，前者作为操作电器投切电路的正常负荷电流，而后者作为保护电器开断电路的短路电流及过负荷电流。.1.1隔离。负荷开关在断开位置时，像隔离开关一样有明显的断开点，因此可起电气隔离作用。对于停电的设备或线路提供可靠停电的必要条件。1.2开断和关合。负荷开关具有简易的灭弧装置，因而可分、合负荷开关本身额定电流之内的负荷电流。它可用来分、合一定容量的变压器、电容器组，一定容量的配电线路1.3替代作用。配有高压熔断器的负荷开关，可作为断流能力有限的断路器使用。这时负荷开关本身用于分、合正常情况下的负荷电流，高压熔断器则用来切断短路故障电流。.对负荷开关的要求对负荷开关的要求(1)负荷开关在分闸位置时要有明显可见的负荷开关在分闸位置时要有明显可见的间隙。这样，负荷开关前面就无需串联隔间隙。这样，负荷开关前面就无需串联隔离开关在检修电气设备时只要开断负离开关在检修电气设备时只要开断负荷开关即可。荷开关即可。(2)要能经受尽可能多的开断次数，而无要能经受尽可能多的开断次数，而无需检修触头相和调换灭弧室装置的组成元需检修触头相和调换灭弧室装置的组成元件。件。(3）负荷开关虽不要求开断短路电流，但要）负荷开关虽不要求开断短路电流，但要求能关合短路电机，并有承受短短路电流求能关合短路电机，并有承受短短路电流的动稳定性和热稳定性的要求的动稳定性和热稳定性的要求.负荷开关型号.FN510RD型板式产气式负荷开关负荷开关由负荷开关负荷开关和熔断器组成 底架底架绝缘支柱绝缘支柱熔管熔管脱扣装置脱扣装置动触头动触头导向片导向片静触头静触头灭弧管灭弧管分合闸机构分合闸机构.隔离开关隔离开关真空真空灭弧灭弧室室隔离操作轴隔离操作轴机构机构主轴主轴真空灭弧室真空灭弧室的操作轴的操作轴.真空负荷开关真空负荷开关 2 联锁式结构联锁式结构隔离刀隔离刀真空真空灭弧灭弧室室弹簧弹簧机构机构接地开关接地开关.二、高压负荷开关的分类高压负荷开关的分类 （1）按使用地点分为户内型和户外型。（2）按灭弧方式的不同，可以分为产气式、压气式、压缩空气式、油浸式、真空式、SF6式等，近年来，真空式发展很快，在配电网中得到了广泛应用。（3）按是否带熔断器可分为带熔断器和不带熔断器。.第三节第三节 高压断路器高压断路器.一一、高压断路器的用途高压断路器的用途 高压断路器是高压电器中最重要的设备，是一次电力系高压断路器是高压电器中最重要的设备，是一次电力系统中控制和保护电路的关键设备。它在电网中的作用有两方统中控制和保护电路的关键设备。它在电网中的作用有两方面：面：第一，是控制作用第一，是控制作用第一，是控制作用第一，是控制作用，即根据电力系统的运行要求，接通，即根据电力系统的运行要求，接通或断开工作电路；或断开工作电路；第二，是保护作用第二，是保护作用第二，是保护作用第二，是保护作用，当系统中发生故障时，在继电保护，当系统中发生故障时，在继电保护装置的作用下，断路器自动断开故障部分，以保证系统中无装置的作用下，断路器自动断开故障部分，以保证系统中无故障部分的正常运行。故障部分的正常运行。.二、高压断路器的基本要求高压断路器的基本要求 断路器在电力系统中承担着非常重要的任务，不仅能接通或断开负荷电流，而且还能断开短路电流。因此，断路器必须满足以下基本要求。（1）工作可靠；（2）具有足够的开断能力；（3）具有尽可能短的切断时间。（4）具有自动重合闸性能 （5）具有足够的机械强度和良好的稳定性能 （6）结构简单、价格低廉.三、高压断路器的分类高压断路器的分类 1.1.按安装地点分类按安装地点分类按安装地点分类按安装地点分类 高压断路器按安装地点可分为屋内式和屋外式两种。2.2.按所采用的灭弧介质分类按所采用的灭弧介质分类按所采用的灭弧介质分类按所采用的灭弧介质分类 （1）油断路器（多油断路器和少油断路器）（2）压缩空气断路器 （3）真空断路器 （4）SF6断路器.四、高压断路器的结构特点高压断路器的结构特点 1.结构特点结构特点 （1）多油断路器。结构简单，制造方便，便于在套管上加装电流互感器，配套性强；耗钢、耗油量大、体积大、重量重；属自能式灭弧结构。（2）少油断路器。结构简单，制造方便，可配用各种操动机构；比多油断路器油量少、重量轻；采用积木式结构，便于制成各种电压等级产品。（3）压缩空气断路器。结构比较复杂，工艺和材料要求高；有色金属消耗量大、价格高；需要装设专用的空气压缩系统；操动机构与断路器合为一体；体积和重量比较轻。.四、四、高压断路器的结构特点高压断路器的结构特点 （4）真空断路器。灭弧室材料及工艺要求高；体积小、重量轻；触头不易氧化；灭弧室的机械强度比较差，不能承受较大的冲击振动。（5）六氟化硫断路器。结构简单，工艺及密封要求严格，对材料要求高；体积小、重量轻；用于封闭式组合电器时，可大量节省占地面积。.五、高压断路器的技术特点高压断路器的技术特点 2.技术性能特点技术性能特点 （1）多油断路器。额定电流不易做得很大；开断小电流时，燃弧时间较长；开断电路的速度较慢；油量多，有发生爆炸和火灾的危险性。（2）少油断路器。开断电流大，10kV等级可通过加并联回路以提高额定电流；110kV及以上电压等级时采用积木结构；全开断时间较短；增加压油活塞装置加强机械油吹后，提高开断小电流的能力；存在火灾危险。（3）压缩空气断路器 额定电流和开断电流都可以做得很大，适合开断大容量电路；动作快，全开断时间短；快速自动重合闸时断流容量不降低；无火灾危险。.五、高压断路器的技术特点高压断路器的技术特点 （4）真空断路器。可连续多次操作，开断性能好；灭弧迅速，开断时间短；开断电流及断口电压不易做得很高；无火灾危险；开距小，约为同等电压油断路器触头开距的1/10左右；所需操作能量小；开断时产生的电弧能量小；灭弧室的机械寿命和电气寿命都很高。（5）六氟化硫断路器。额定电流和开断电流都可以做得很大；开断性能好，适合于各种工况开断；SF6气体灭弧、绝缘性能好，故断口电压可做得较高；断口开距小。.六、高压断路器的运行维护特点高压断路器的运行维护特点 3.运行维护特点运行维护特点 （1）多油断路器。运行维护简单；噪声低；检修周期短；需配备一套油处理装置。（2）少油断路器。运行经验丰富，易于维护；噪声低；油质容易劣化；需配备一套油处理装置。（3）压缩空气断路器。维修周期长；噪声较大；无火灾危险；需要一套压缩空气装置作为气源；运行费用大。（4）真空断路器。运行维护简单，灭弧室不需要检修；噪声低；运行费用低；无火灾和爆炸危险。（5）六氟化硫断路器。维护工作量小；噪声低；检修周期长；运行稳定，安全可靠，寿命长；可频繁操作。.七 高压断路器的高压断路器的技术参数技术参数1额定电压额定电压额定电压额定电压（U UN N）2最高工作电压最高工作电压 3.额定电流额定电流（N N）4额定开断电流额定开断电流（N brN br）5额定断流容量额定断流容量（SNbrNbr）6关合电流关合电流（iNclNcl）7动稳定电流动稳定电流（ieses）8热稳定电流热稳定电流（it t）9全开断（分闸）时间全开断（分闸）时间（tkdkd）10合闸时间合闸时间 11操作循环操作循环.七 高压断路器的高压断路器的技术参数技术参数 1额定电压（额定电压（UN）额定电压是指断路器长时间运行时能承受的正常工作电压。它不仅决定了断路器的绝缘水平，而且在相当程度上决定了断路器的总体尺寸。2最高工作电压最高工作电压 由于电网不同地点的电压可能高出额定电压10左右，故制造厂规定了断路器的最高工作电压。对于220kV及以下设备，其最高工作电压为额定电压的1.151.15倍倍倍倍；对于330kV的设备，规定为1.11.1倍倍倍倍。.七、高压断路器的高压断路器的技术参数技术参数 3.额定电流（额定电流（N）额定电流是指铭牌上标明的断路器可长期通过的工作电流。断路器长期通过额定电流时，各部分的发热温度不会超过允许值。额定电流也决定断路器触头及导电部分的截面。4额定开断电流（额定开断电流（N br）额定开断电流是指断路器在额定电压下能正常开断的最额定开断电流是指断路器在额定电压下能正常开断的最额定开断电流是指断路器在额定电压下能正常开断的最额定开断电流是指断路器在额定电压下能正常开断的最大短路电流的有效值。大短路电流的有效值。大短路电流的有效值。大短路电流的有效值。它表征断路器的开断能力。开断电流与电压有关。当电压不等于额定电压时，断路器能可靠切断的最大短路电流有效值，称为该电压下的开断电流。当电压低于额定电压时，开断电流比额定开断电流有所增大。.七、高压断路器的高压断路器的技术参数技术参数 5额定断流容量（额定断流容量（SNbr）额定断流容量也表征断路器的开断能力。在三相系统中，它和额定开断电流的关系为式中 UN为断路器所在电网的额定电压，Nbr为断路器的额定开断电流，由于UN不是残压，故额定断流容量不是断路器开断时的实际容量。6关合电流（关合电流（iNcl）保证断路器能关合短路而不致于发生触头熔焊或其它损伤，所允许接通的最大短路电流。.七、高压断路器的高压断路器的技术参数技术参数 7动稳定电流（动稳定电流（ies）动稳定电流是指断路器在合闸位置时，允许通过的短路电流最大峰值。它是断路器的极限通过电流，其大小由导电和绝缘等部分的机械强度所决定，也受触头的结构形式的影响。8热稳定电流（热稳定电流（it）热稳定电流是指在规定的某一段时间内，允许通过断路器的最大短路电流。热稳定电流表明了断路器承受短路电流热效应的能力。.七、高压断路器的高压断路器的技术参数技术参数 10合闸时间合闸时间 合闸时间是指从操动机构接到合闸命令瞬间起到断路器接通为止所需的时间。合闸时间决定于断路器的操动机构及中间传动机构。一般合闸时间大于分闸时间。11操作循环操作循环 操作循环也是表征断路器操作性能的指标。自动重合闸操作循环：分合分t合分 非自动重合闸操作循环：分t合分t合分上二式中 分分闸操作；合分合闸后立即分闸的动作；无电流间隔时间，标准值为0.3s或0.5s；t强送电时间，标准时间为180s。.八、高压断路器的高压断路器的型号型号第一单元第一单元是产品字母代号：S少油断路器；D多油断路器；K空气断路器；L六氟化硫断路器；Z真空断路器；Q自产气断路器；C磁吹断路器。第二单元第二单元 是装设地点代号：N户内式；W户外式。第三单元第三单元 是设计序号。第四单元第四单元 是额定电压，kV。第五单元第五单元 是补充工作特性标志：G改进型；F分相操作。第六单元第六单元 是额定电流，A。第七单元第七单元 是额定开断电流，kA。.八、高压断路器的高压断路器的型号型号 例如：型号为例如：型号为SN1010/3000-750的断路器，的断路器，其含义表示为：少油断路器、户内式、设计序号其含义表示为：少油断路器、户内式、设计序号10，额定电压，额定电压10kV，额定电流，额定电流3000kA，开断容量，开断容量750MVA。.真空断路器 “高压真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；真空断路器其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。.真空断路器主要结构真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。.线路板线路板模块化二次控制线路板，采用带自扣紧的插接头，既方便更换，也保证了电气连接的可靠性。合分闸电磁铁合分闸电磁铁电磁铁采用全封闭结构设计，保证线圈不受潮。表面处理表面处理80的机械零件表面采用镀镍磷合金处理，大大提高了零部件的防腐能力，确保机械始终如一的稳定品质。.合闸单元合闸单元合闸单元结构简单，动作原理可靠，不仅从根本上杜绝了合闸后不能保持、拒分等故障的发生，而且降低了分闸所需的脱扣功。分闸缓冲器分闸缓冲器高性能的分闸缓冲器可减少断路器在分闸时动触头过冲或反弹幅值，降低了断路器分闸时电弧重燃的概率，并保证了真空灭弧室波纹管的机械寿命整体优点整体优点操动机构结构简单、动作可靠，不同规格产品的零部件通用性强。.分、合闸线圈电气合闸：外加二次电源至分合闸线圈上，通过操作电气按钮去实现开关本体的分合闸（操作柜子上的红绿按钮，使开关分合闸即为电气合闸），电气合闸的出现使的远程操作开关成为可能。比如现在在电脑上的操作，使开关分合闸。机械合闸不需要分合闸线圈，仅仅通过手动操作开关本体上的分合闸按钮即可实现分合闸功能。在这个过程中只有机械力的存在。.合闸线圈是高压断路器中的电动合闸部分的核心部件，使用铜线绕成的有空心的圆柱形线圈。在高压断路器中，合闸是利用给合闸线圈通电后的电磁作用，把电能转化为机械能，使合闸线圈的衔铁来撞击断路器的合闸操动机构，达到使断路器合闸的目的。.储能电机断路器的合闸机构实际上是一种脱扣机构，而断路器合闸或分闸都需要机构提供足够的操作能量，储能机构在合闸前将弹簧储能（拉伸或压缩）并使机构稳定在一个死点，合闸机构在合闸时，使储能机构脱离死点而快速释放弹簧能量，进而完成合闸。合闸的同时为分闸弹簧储能，当分闸机构脱扣时，完成分闸。因此，要合闸就必须先储能。.断路器储能的方式有两种：1、手动储能，2、电机储能。两种储能的最终目的都是把弹簧进行拉伸，将能量储存在弹簧中。手动储能一般只在检修时采用，或者是在紧急情况下又没有控制电源时采用。.第四节第四节 高压开关柜高压开关柜.高压开关柜是金属封闭开关设备的俗称，是按一定的电路高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。配电装置。高压开关柜广泛应用于配电系统，作接受与分配电能之用。高压开关柜广泛应用于配电系统，作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入或退既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。以及设备和运行维修人员的安全。.2024/5/10 周五.2024/5/10 周五一、概述高压开关柜是指用于电力系高压开关柜是指用于电力系统统发电、输电、配电、电能发电、输电、配电、电能转换和消耗中起通断、控制转换和消耗中起通断、控制或保护或保护等作用。等作用。它是变电站它是变电站35KV35KV主要的电力主要的电力控制设备，当系统正常运行控制设备，当系统正常运行时，能时，能切断和接通线路及各切断和接通线路及各种电气设备的空载和负载电种电气设备的空载和负载电流；流；当系统发生故障时，它当系统发生故障时，它能和继电保护配合迅速切除能和继电保护配合迅速切除故障电流，以防止扩大事故故障电流，以防止扩大事故范围。范围。.设备简介设备简介 开闭所设备主要由三部分组成开闭所设备主要由三部分组成高压开关柜：高压开关柜：进、出线柜；计量柜；进、出线柜；计量柜；PT柜；隔离柜；联络柜；所变柜柜；隔离柜；联络柜；所变柜微机后台监控系统：微机后台监控系统：工控微机；工控微机；KLD-2000监控软件；监控软件；KLD-9200系列微机保护装置系列微机保护装置直流系统：直流系统：GZD30-100/220直流屏与电池屏直流屏与电池屏.高压开关柜功能划分高压开关柜功能划分 进、出线柜进、出线柜主要功能主要功能:通过柜内真空断路器来接通过柜内真空断路器来接通或断开高压回路，进线柜作通或断开高压回路，进线柜作用是对开闭所用是对开闭所10KV高压电源高压电源的接通和断开，出线柜作用是的接通和断开，出线柜作用是从向各配电室变压器送电。从向各配电室变压器送电。.计量柜计量柜主要功能主要功能:通过柜内精度较高的电压及电通过柜内精度较高的电压及电流互感器来测量线路中的电度流互感器来测量线路中的电度（现未接电度表）。（现未接电度表）。其互感器手车串联在高压回路中，其互感器手车串联在高压回路中，手车必须在接通位置时后方高压手车必须在接通位置时后方高压回路才能得电。回路才能得电。.PT柜柜主要功能主要功能:通过柜内通过柜内PT手车来提供给线路中手车来提供给线路中的电度表、综合保护装置测量及保的电度表、综合保护装置测量及保护电压信号。护电压信号。有的还配置有的还配置JWSX微机消弧消湝选微机消弧消湝选线综合装置线综合装置.联络、隔离柜联络、隔离柜主要功能主要功能:通过柜内真空断路通过柜内真空断路器或隔离手车接通器或隔离手车接通或断开高压回路。或断开高压回路。隔离柜必须在接通隔离柜必须在接通位置时联络柜真空位置时联络柜真空断路器才能合闸。断路器才能合闸。联络柜隔离柜.高压柜功能划分 所变柜主要功能:通过柜内变压器（10KV/400V）为高压柜及变电所提供专用动力及照明电源。.高压开关柜柜体主要分为四个隔室继电仪表隔室断路器隔室电缆隔室母线隔室 （信号母线隔室在继电仪表隔室 与柜顶夹层中）21323一、高压柜原理及构造.A-母线室B-手车（断路器）室C-电缆室D-继电器仪表室.柜体 开关柜的外壳和隔板采用敷铝锌钢板，整个柜开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。持尺寸上的统一性。开关柜被隔板分成手车室、母线室、电缆室和开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。继电器仪表室，每一单元均良好接地。.1、设备结构 继电仪表隔室外观内部数字电度表保护装置保护装置转换开关指示灯指示灯保护电压信号跳闸压板跳闸压板二次端子.1、设备结构断路器隔室外观内部断路器操作孔断路器面板按钮二次插接头.真空断路器柜体内部梅花触头真空灭弧室静插孔二次插孔断路器隔室.2、设备原理（工作方式）分闸操作原理合闸动作完成后，按分闸按钮，分闸半轴在脱扣力的作用下逆时针旋转，半轴对先导分闸脱扣掣子的约束解除，机构主轴在触头压簧和分闸弹簧的作用下，作顺时针旋转，真空灭弧室的动导电杆在主轴四连杆机构及绝缘拉杆的带动下向下运动，实现断路器分闸。.2024/5/10 周五二、开关柜的结构整体是由柜体和中置式可抽出部分（即手车）两大部分组成。开关柜的主要电气元件都有其独立的隔室，即：手车室、母线室、电缆室、仪表室。具有架空进出线、电缆进出线及其他功能方案，经排列、组合后能满足各种方案形式的配电装置的需求。.2024/5/10 周五手车隔室 隔室两侧安装了高强度轨道，供手车在柜内由隔离位置/试验位置移动滑行至工作位置。当手车从断开位置/试验位置移动到工作位置的过程中，上、下静触头盒上的活门与手动联动，自动打开；当反方向移动时，活门则自动闭合，直至手车退至一定位置而完全覆盖住静触头盒，形成有效隔离。通过门上观察窗，可以观察隔室内手车所处位置、合、分闸指示、储能状况指示等。.2024/5/10 周五 母线隔室 主母线采用单台分段、多台相互贯穿联接的形式。主母线通过支母线静触头盒和穿墙套管固定。主母线和联络母线为D形截面的铜线；用于大电流负荷时采用双根母线拼成。支母线通过螺栓联接于静触头盒和主母线，无需其他支撑。主母线和支母线套有热缩套管，搭接处采用阻燃的T型绝缘罩，保证了可靠的复合绝缘，相邻柜母线采用装有均压环的套管固定。.2024/5/10 周五电缆隔室 开关柜采用中置式结构设计，电流互感器装在电缆室后壁上，接地开关装在下触头盒固定隔板上，可避免由于接地开关操作轴过长而引起的扭曲变形。电缆室内空间大，可连接多根电缆，电缆连接高度高，电缆头安装方便。.2024/5/10 周五仪表室 仪表室可安装继电保护元件、仪表、带电显示器，以及特殊要求的二次设备。控制线路敷设在有足够空间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制二次导线的引进和引出而预留的，开关柜自身的内部二次导线敷设在右侧。必要时在继电器仪表室的顶板上可留有便于施工的小母线穿越孔，接线时，仪表室顶盖板可供翻转，便于小母线的安装。.开关柜手车的三个位置工作位置工作位置试验位置试验位置检修位置检修位置 断路器与一次设备有联系，合闸后，功率从母线经断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。断路器传至输电线路。二次插头可以插在插座上，获得电源。断路器可二次插头可以插在插座上，获得电源。断路器可以进行合闸、分闸操作，对应指示灯亮；断路器与一以进行合闸、分闸操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作，但是不会对负次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。荷侧有任何影响，所以称为试验位置。断路器与一次设备（母线）没有联系，失去操作断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置。电源（二次插头已经拔下），断路器处于分闸位置。.2024/5/10 周五各手车如何推进和退出开关柜？各种手车均采用丝杆摇各种手车均采用丝杆摇动推进、退出，其操作动推进、退出，其操作轻便、灵活。当手车需轻便、灵活。当手车需要移离柜体时，用一台要移离柜体时，用一台专用专用升降转运车升降转运车，就可，就可以方便取出，进行各种以方便取出，进行各种检查、维护；由于断路检查、维护；由于断路器采用中置式结构设计，器采用中置式结构设计，因此，整个小车具有因此，整个小车具有体体积小，检查、维护都极积小，检查、维护都极为方便为方便。.2024/5/10 周五当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置/试验位置 插入二次控制插头后，柜体位置显示灯或位置显示器便显示其所在位置，而且只有安全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄无法再摇动，其对应位置显示灯或位置显示器便显示其所在位置。.2024/5/10 周五手车的机械联锁手车的机械联锁手车的机械联锁能可靠保证手车只有在工手车的机械联锁能可靠保证手车只有在工作位置或试验位置时，断路器才能进行合作位置或试验位置时，断路器才能进行合闸操作；而且手车只有在分闸状态下，断闸操作；而且手车只有在分闸状态下，断路器才能在试验位置和工作位置之间移动，路器才能在试验位置和工作位置之间移动，完全实现了关门操作。完全实现了关门操作。.2024/5/10 周五防止误操作联锁装置防止误操作联锁装置 开关柜内装有安全可靠的联锁装置，完全满足五防的要求。1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器手车。2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。5、断路器手车在工作位置时，二次插头被锁定不能拔除。6、各柜体可装电气联锁。.2024/5/10 周五压力释放装置 在断路器手车室，母线室和电缆室的上方在断路器手车室，母线室和电缆室的上方均设有压力释放装置，当断路器或母线发均设有压力释放装置，当断路器或母线发生内部故障时，伴随电弧的出现，开关柜生内部故障时，伴随电弧的出现，开关柜内部压力急剧升高，装设在门上的特殊密内部压力急剧升高，装设在门上的特殊密封圈使开关柜前部封闭起来，顶部装设的封圈使开关柜前部封闭起来，顶部装设的压力释放金属板将被自动打开，释放压力压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的和排泄气体，以确保操作人员和开关柜的安全安全。.2024/5/10 周五带电显示装置 该装置由高压传感器该装置由高压传感器和带电显示器两单元和带电显示器两单元组成。该装置不但可组成。该装置不但可以指示高压回路带电以指示高压回路带电状况，而且还可以与状况，而且还可以与电磁锁配合，强制闭电磁锁配合，强制闭锁，从而实现带电时锁，从而实现带电时无法关合接地开关、无法关合接地开关、防止误入带电间隔，防止误入带电间隔，从而提高了配套产品从而提高了配套产品的防误性能的防误性能。.2024/5/10 周五防止凝露和腐蚀措施 为了防止在湿度变化为了防止在湿度变化较大的气候环境中产较大的气候环境中产生凝露而带来危险，生凝露而带来危险，在断路器室和电缆室在断路器室和电缆室内分别装设加热器，内分别装设加热器，以便在上述环境中安以便在上述环境中安全运行和防止开关柜全运行和防止开关柜柜体被腐蚀。柜体被腐蚀。.2024/5/10 周五接地装置 在电缆室内单独设立有在电缆室内单独设立有40X8的接地主铜排，接的接地主铜排，接地主铜排贯穿相邻各柜，地主铜排贯穿相邻各柜，并与柜体良好接触，供并与柜体良好接触，供直接接地的元器件使用。直接接地的元器件使用。同时由于整个柜体用敷同时由于整个柜体用敷铝锌板相拼联，这样使铝锌板相拼联，这样使整个柜体都处在良好的整个柜体都处在良好的接地状态中，确保运行接地状态中，确保运行操作人员的安全。操作人员的安全。.2024/5/10 周五三、高压开关柜的操作说明1、进入作业现场时，必须按电力安全工作规程的要求穿戴、进入作业现场时，必须按电力安全工作规程的要求穿戴必要的安全防护用品。必要的安全防护用品。2、在开始工作前，应对照、在开始工作前，应对照“现场服务安全检查清单现场服务安全检查清单”中所中所列事项逐一核查，确认后，方可开始工作。列事项逐一核查，确认后，方可开始工作。3、严格遵守、严格遵守现场服务作业指导书现场服务作业指导书中规定的安全事项，中规定的安全事项，进行现场服务。进行现场服务。4、严格按照电力行业工作票制度执行，要求有监护人员到、严格按照电力行业工作票制度执行，要求有监护人员到位。送电必须由专职人员执行，严禁擅自操作开关柜，位。送电必须由专职人员执行，严禁擅自操作开关柜，必须严格遵守电力部门的有关规程。必须严格遵守电力部门的有关规程。5、虽然开关柜设计可以保证开关柜各部分正常操作程序的、虽然开关柜设计可以保证开关柜各部分正常操作程序的联锁，但是操作人员对开关柜各部分的推入和退出操作，联锁，但是操作人员对开关柜各部分的推入和退出操作，仍应严格按操作规程和本技术文件的要求进行，不应随仍应严格按操作规程和本技术文件的要求进行，不应随意操作，更不应在操作受阻时不加分析强行操作，否则，意操作，更不应在操作受阻时不加分析强行操作，否则，容易造成设备损坏，甚至引起事故容易造成设备损坏，甚至引起事故。.强调：手车的推入与退出 a）手车的推入与退出必须在接地开关（无接地开关时，设置了接地开关操作轴）处于分闸状态下进行。b)在运用转运车时，手车必须被锁定在转运车托盘上，否则不能转运及投入操作。c)必须待转运车与柜体完全锁定后才能进行投入与退出操作。d)推入操作时，必须在试验位置将二次插头插入，否则不准进行推入操作，反之，推出操作时，在退至试验位置后必须先将二次插头拔掉再退位至转运车上。.2024/5/10 周五1、断路器手车由柜外装入柜内的操作、断路器手车由柜外装入柜内的操作：操作前确认断路器室内清洁、无异物、活门处于操作前确认断路器室内清洁、无异物、活门处于关闭状态。关闭状态。断路器手车准备从柜外推入柜内前，应认真检查断路器手车准备从柜外推入柜内前，应认真检查断路器是否完好，有无漏装部件，有无工具等杂断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或者开关内。确认无问题后，将断物放在机构箱或者开关内。确认无问题后，将断路器手车装在转运车上并锁定好，将转运车推到路器手车装在转运车上并锁定好，将转运车推到柜前，把断路器手车升到合适位置，将转运车前柜前，把断路器手车升到合适位置，将转运车前部定位销定插入柜体侧板插口，并将转运车与柜部定位销定插入柜体侧板插口，并将转运车与柜体锁定之后，打开断路器小车的锁定钩，将小车体锁定之后，打开断路器小车的锁定钩，将小车平稳推入柜体同时锁定。当确认已将断路器手车平稳推入柜体同时锁定。当确认已将断路器手车与柜体锁定好之后，解除转运车与柜体的锁定，与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开将转运车推开。.2024/5/10 周五2、断路器手车在柜内的操作、断路器手车在柜内的操作：断路器在从转运车装入柜体后，即处于柜内断开断路器在从转运车装入柜体后，即处于柜内断开/试验位试验位置。若想将断路器投入运行，首先使断路器手车处于试置。若想将断路器投入运行，首先使断路器手车处于试验位置，应将辅助回路插头插到对应的插座上，并扣紧验位置，应将辅助回路插头插到对应的插座上，并扣紧锁片，若通电则仪表室面板上试验位置指示灯亮，此时锁片，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对断路器进行电气操作试验。可在主回路未接通的情况下对断路器进行电气操作试验。若想继续进行操作，首先必须把所有柜门关好，用钥匙若想继续进行操作，首先必须把所有柜门关好，用钥匙插入门锁孔，把门锁好，并确认断路器处于分闸状态。插入门锁孔，把门锁好，并确认断路器处于分闸状态。此时可将断路器操作摇把插入断路器室面板上的操作孔此时可将断路器操作摇把插入断路器室面板上的操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。此时，主回路接通，断路器处于工作位然后取下摇把。此时，主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分操作。置，可通过控制回路对其进行合、分操作。若准备将断路器手车从工作位置退出，首先，应确认断若准备将断路器手车从工作位置退出，首先，应确认断路器已处于分闸状态，插入手车操作摇把，逆时针转动，路器已处于分闸状态，插入手车操作摇把，逆时针转动，直到摇把受阻并听到清脆的辅助开关切换声，小车便回直到摇把受阻并听到清脆的辅助开关切换声，小车便回到试验位置。此时，主回路已经完全断开，金属活门关到试验位置。此时，主回路已经完全断开，金属活门关闭。闭。.2024/5/10 周五3、从柜中取出断路器手车的操作：、从柜中取出断路器手车的操作：若准备从柜内退出断路器手车，首先应确定断路器手车已若准备从柜内退出断路器手车，首先应确定断路器手车已处于试验位置，然后掰动二次插头手柄，拔出插头，将处于试验位置，然后掰动二次插头手柄，拔出插头，将插头外壁的开口吊耳挂紧在断路器手车面板上的固定螺插头外壁的开口吊耳挂紧在断路器手车面板上的固定螺栓上，然后将转运车推至柜前，然后将手车解锁并向外栓上，然后将转运车推至柜前，然后将手车解锁并向外拉出。当手车完全进入转运车并确认和转运车锁
